Lắp điện mặt trời áp mái hiện nay là giải pháp tối ưu cho hộ gia đình và doanh nghiệp. Khi triển khai thi công, nhiều chủ đầu tư thường lo lắng về cách lắp đặt tấm pin năng lượng mặt trời trên mái tôn sao cho an toàn, hiệu quả. Vấn đề cốt lõi là làm thế nào cố định chắc chắn giàn pin mà không gây thấm dột mái nhà.
Để giải quyết triệt để lo ngại này, kỹ sư Ngọc Thiên xin chia sẻ cẩm nang chi tiết về cách lắp đặt tấm pin năng lượng mặt trời trên mái tôn chuẩn kỹ thuật. Quy trình này bao gồm lựa chọn vật tư chuyên dụng, thi công an toàn và chống dột tuyệt đối. Nhà đầu tư sẽ có cái nhìn toàn diện để giám sát công trình của mình.
Tại sao cách lắp đặt tấm pin năng lượng mặt trời trên mái tôn cần đúng kỹ thuật?
Mái tôn là khu vực chịu tác động trực tiếp từ thiên nhiên như mưa bão, nắng nóng và gió giật. Việc lắp đặt giàn pin mặt trời trên mái tôn đòi hỏi sự tính toán cơ học cẩn thận. Nếu quy trình thi công không chuẩn, hệ thống dễ gặp phải những rủi ro kỹ thuật nghiêm trọng.
Hậu quả phổ biến nhất của việc thi công cẩu thả là hiện tượng thấm dột mái tôn. Khi khoan vít để liên kết khung đỡ chân đế, nếu không quét keo chống thấm chuyên dụng hoặc dùng đệm cao su kém chất lượng, nước mưa sẽ thấm theo đường ren vít. Điều này gây rỉ sét tôn, dột nước xuống trần nhà và làm hỏng hàng hóa.
Bên cạnh đó, gió bão lớn là mối nguy hại thường trực tại dải đất miền Trung. Lắp đặt không đúng kỹ thuật sẽ khiến giàn pin dễ bị gió bốc hoặc xé toạc tấm tôn lợp. Khung đỡ giàn pin phải được liên kết chắc chắn vào hệ thống xà gồ chịu lực bên dưới, chứ không chỉ bắn vít hờ vào lớp tôn mỏng.
Hiện tượng giãn nở nhiệt cũng là yếu tố kỹ thuật sống còn cần lưu ý. Mái tôn nóng lên rất nhanh dưới ánh nắng mặt trời, gây ra sự co giãn cơ học liên tục. Nếu khung ray nhôm định hình được lắp đặt quá cứng nhắc mà không có khe hở co giãn, lực ứng suất nội tại sẽ làm cong vênh thanh ray và nứt tấm pin.
Các loại phụ kiện lắp pin năng lượng mặt trời trên mái tôn chuyên dụng
Để đảm bảo giàn pin vận hành bền bỉ trên 20 năm, việc sử dụng các phụ kiện lắp pin năng lượng mặt trời trên mái tôn chuyên dụng là bắt buộc. Hệ giàn khung không đơn thuần là thanh sắt hộp mạ kẽm mà phải dùng nhôm định hình chuyên nghiệp.
Chân chữ L hay còn gọi là L-feet là loại phụ kiện phổ biến nhất cho mái tôn sóng vuông hoặc sóng ngói. Bộ chân L được làm từ nhôm hóa Anode cao cấp, chống rỉ sét tuyệt đối trong điều kiện mưa nắng. Đi kèm chân L là vít bắn tôn chịu lực và long đền cao su EPDM đàn hồi tốt.
Đối với hệ mái tôn Klip-lok hoặc Standing Seam, các kỹ sư thường dùng kẹp sóng tôn chuyên dụng. Phụ kiện này giúp kẹp chặt mép sóng tôn gờ nổi mà không cần phải khoan thủng mái tôn. Đây là phương pháp tối ưu giúp bảo vệ tính nguyên vẹn chống dột 100% cho mái nhà xưởng.

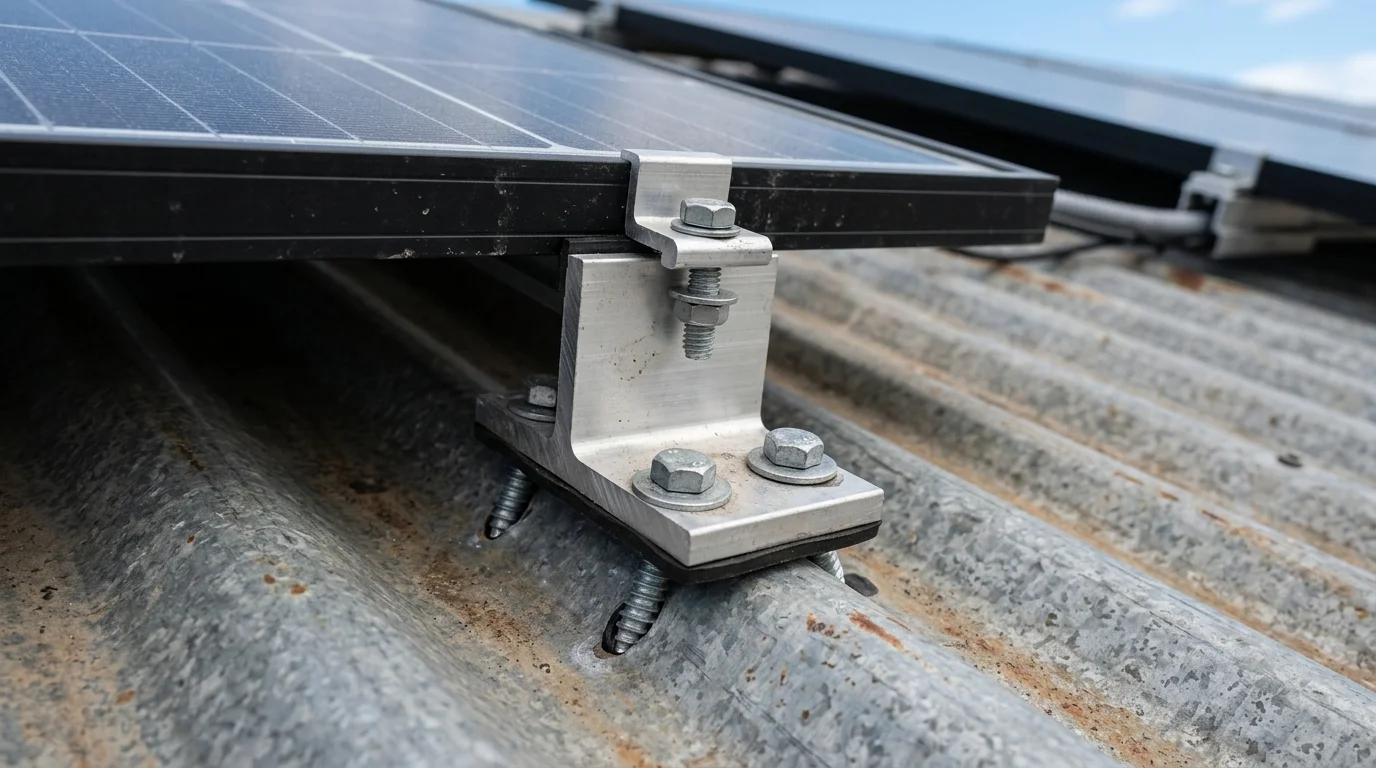

Các phụ kiện kẹp liên kết thanh ray nhôm trên mái tôn sóng tròn chuyên dụng
Thanh ray nhôm định hình chuyên dụng đóng vai trò làm giá đỡ cho toàn bộ hệ thống tấm pin. Ray nhôm có các rãnh trượt để luồn bulông chữ T và kẹp pin một cách linh hoạt. Chất liệu nhôm định hình nhẹ hơn sắt hộp mạ kẽm, giúp giảm tải trọng tĩnh lên kết cấu mái nhà.
Kẹp giữa dùng để cố định hai tấm pin cạnh nhau trên thanh ray nhôm, tạo khe hở co giãn cơ học 2 cm. Kẹp biên nằm ở cuối dãy pin để giữ chắc mép ngoài của tấm pin cuối cùng. Cả hai loại kẹp này đều được bắt xiết chặt bằng bulông lục giác chìm inox không rỉ.
Hướng dẫn cách lắp đặt tấm pin năng lượng mặt trời trên mái tôn qua 5 bước chuẩn
Quy trình thi công dưới đây được đúc kết từ kinh nghiệm triển khai thực tế của đội ngũ kỹ sư Ngọc Thiên. Chúng tôi luôn tuân thủ nghiêm ngặt các tiêu chuẩn an toàn kỹ thuật điện và cơ học kết cấu.
Bước 1: Khảo sát hiện trạng, đo đạc và tính toán chịu lực mái tôn
Trước khi lắp đặt, kỹ sư phải lên mái để đo đạc diện tích thực tế và xác định hướng mái. Hướng tối ưu nhất để đặt tấm pin tại Việt Nam là hướng Nam để đón nắng nhiều nhất. Độ dốc mái tôn tối thiểu nên đạt từ 10 đến 15 độ để nước mưa dễ dàng thoát đi.
Kiểm tra độ vững chắc của hệ xà gồ gỗ hoặc sắt hộp bên dưới mái tôn là cực kỳ quan trọng. Kỹ sư sẽ tính toán tải trọng tĩnh của giàn pin và tải trọng động của sức gió giật. Nếu kết cấu mái tôn đã cũ nát, Ngọc Thiên khuyến nghị gia cố xà gồ trước khi thi công.
Bước 2: Định vị và cố định chân đế khung đỡ pin mặt trời mái tôn
Khi thực hiện cách lắp đặt tấm pin năng lượng mặt trời trên mái tôn, việc sử dụng dây rọi và thước đo để định vị vị trí lắp đặt các chân đế chữ L trên sóng tôn là bước quan trọng đầu tiên. Khoảng cách giữa các chân chữ L phải được căn chỉnh thẳng hàng và phân bổ chịu lực đều theo hệ thống xà gồ bên dưới trước khi tiến hành khoan mồi lỗ vít.
Bơm một lớp keo silicone ngoài trời chống UV vào lỗ khoan trước khi đặt chân L và bắt vít. Đệm cao su EPDM đi kèm chân L được nén chặt xuống sóng tôn để ngăn chặn tuyệt đối nước mưa ngấm vào. Vít bắt tôn phải được xiết lực vừa đủ, không làm biến dạng mép tôn.
Bước 3: Lắp đặt hệ thanh ray nhôm định hình
Đặt các thanh ray nhôm lên các chân chữ L đã cố định. Sử dụng bulông chữ T và đai ốc inox chống tự xoay để liên kết chặt chẽ ray nhôm với chân đế chữ L. Dùng máy laser hoặc dây nhợ để căn chỉnh độ phẳng của hệ ray nhôm.
Khi nối dài các thanh ray nhôm, bắt buộc phải dùng khớp nối ray chuyên dụng. Ngọc Thiên lưu ý không được hàn chết các thanh ray với nhau. Chừa khoảng hở co giãn 2 cm ở đầu khớp nối giúp giàn khung co giãn tự do khi nhiệt độ mái tôn tăng cao.

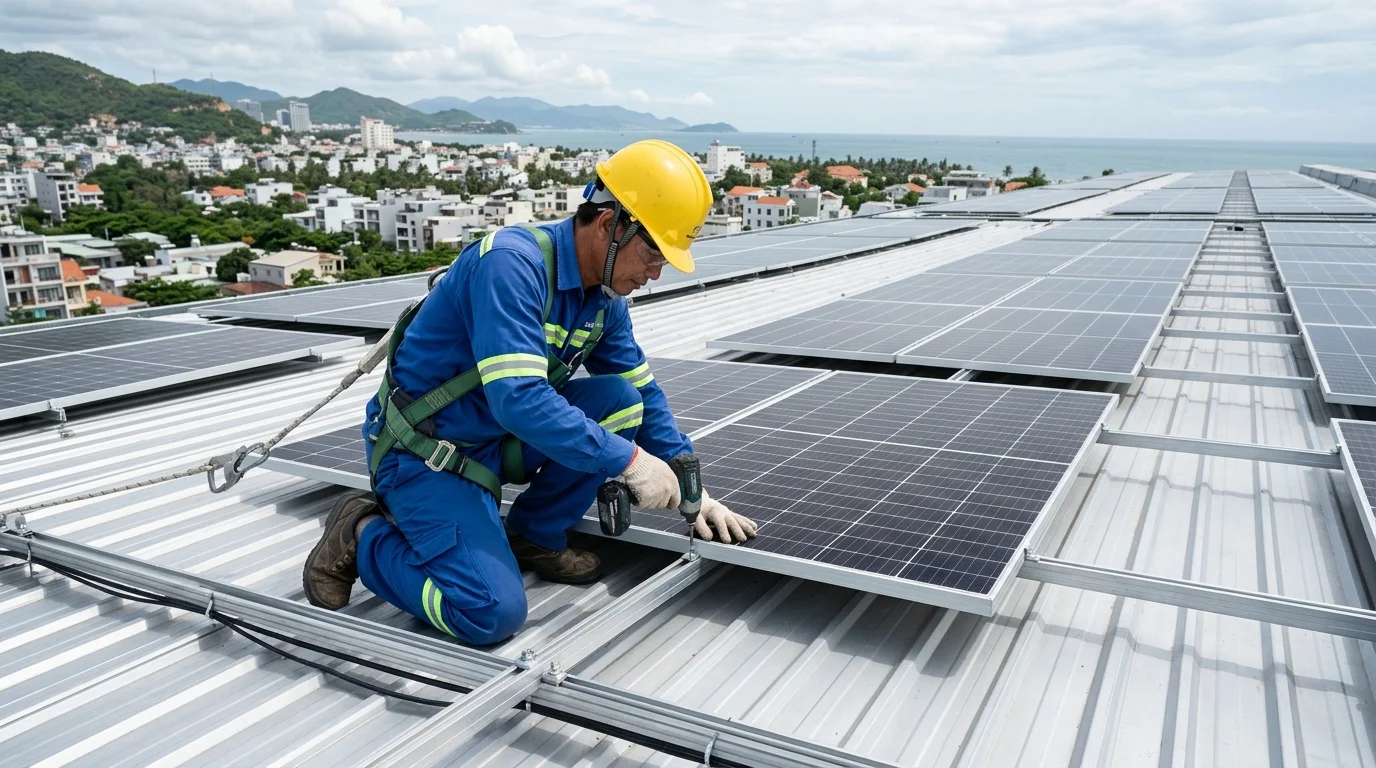

Kỹ sư Ngọc Thiên kẹp cố định tấm pin mặt trời trên hệ thống thanh ray nhôm mái tôn
Bước 4: Đặt tấm pin và cố định bằng kẹp biên, kẹp giữa
Vận chuyển các tấm pin năng lượng mặt trời lên mái tôn bằng ròng rọc hoặc thang nâng hàng. Đây là công việc đòi hỏi sự khéo léo nhất trong cách lắp đặt tấm pin năng lượng mặt trời trên mái tôn để tránh gây trầy xước hoặc nứt vỡ bề mặt lớp kính cường lực bảo vệ. Kỹ thuật viên tiến hành đặt tấm pin đầu tiên vuông góc chính xác với mép dưới của ray nhôm và cố định mép ngoài bằng kẹp biên.
Các tấm pin tiếp theo được đặt nối tiếp nhau trên thanh ray nhôm. Sử dụng kẹp giữa luồn vào rãnh ray nhôm để cố định hai tấm pin cạnh nhau. Kẹp giữa giữ khoảng cách đều giữa các tấm pin, giúp tránh va đập cơ học khi các tấm pin giãn nở vì nhiệt.
Bước 5: Đi dây cáp DC, đấu nối an toàn và kiểm tra chống dột
Toàn bộ cáp truyền tải điện một chiều DC phía sau tấm pin phải được gom gọn gàng. Dây cáp được đi trong ống nhựa PVC chống cháy hoặc máng cáp tôn kẽm chạy dọc ray nhôm. Dùng dây rút nhựa chống UV để buộc cố định cáp, tránh để cáp chạm mặt tôn nóng.
Tiến hành cắm kết nối các giắc MC4 giữa các tấm pin theo sơ đồ thiết kế. Sau khi đấu nối, kỹ thuật viên tiến hành bơm nước thử dột trực tiếp tại các vị trí bắt vít chân L. Việc kiểm tra chống dột nước kỹ lưỡng giúp ngăn chặn mọi rủi ro thấm dột về sau.
Một khía cạnh đáng lưu ý là trong quy trình áp dụng cách lắp đặt tấm pin năng lượng mặt trời trên mái tôn, trước khi cắm dây nguồn DC vào biến tần inverter, kỹ sư cần sử dụng đồng hồ đo vạn năng chuyên dụng để kiểm tra thông số điện áp hở mạch (Voc) và dòng điện ngắn mạch (Isc) của từng chuỗi pin. Việc này giúp phát hiện sớm nguy cơ chạm đất hoặc lỗi đấu nối ngược cực tính.
Các đầu dây cáp DC cũng cần được gắn nhãn ký hiệu rõ ràng tại tủ combiner box để phục vụ công tác bảo dưỡng định kỳ an toàn.

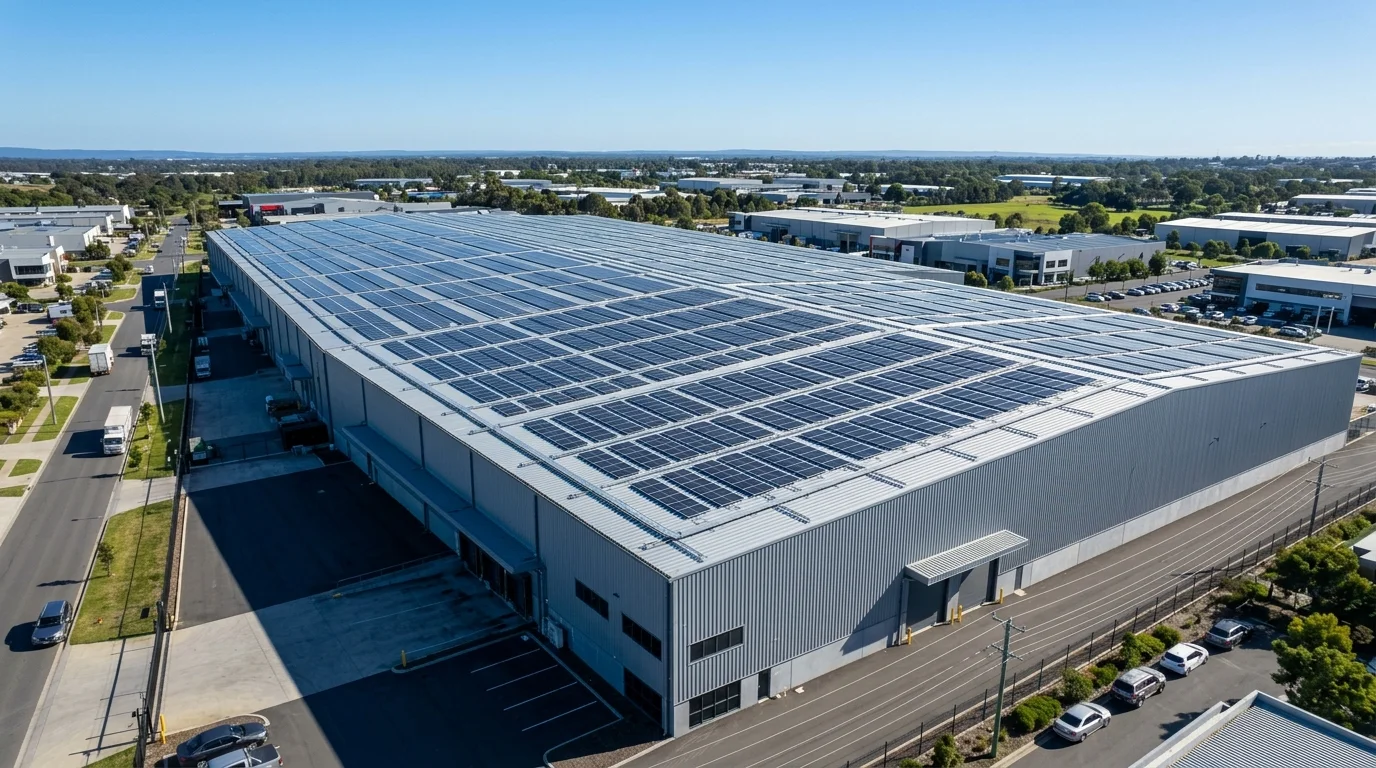

Hệ thống điện năng lượng mặt trời áp mái tôn nhà xưởng công nghiệp quy mô lớn
Những lưu ý sống còn về an toàn và kỹ thuật khi thi công
Lắp đặt điện mặt trời áp mái tôn là công việc kỹ thuật cao đòi hỏi tính an toàn tuyệt đối. Đội ngũ thi công và vận hành cần ghi nhớ các nguyên tắc sống còn sau để đảm bảo an toàn cho cả người và thiết bị.
Đầu tiên là hệ thống tiếp địa an toàn chống sét lan truyền. Khung ray nhôm định hình và vỏ kim loại của inverter bắt buộc phải được kết nối với cọc đồng tiếp địa chôn sâu dưới đất. Tiếp địa chuẩn giúp triệt tiêu dòng rò điện và chống sét hiệu quả, đảm bảo an toàn tính mạng.
Bên cạnh đó, việc tuân thủ các quy tắc an toàn bảo hộ lao động trên cao là điều bắt buộc đối với mọi nhân công khi thực hiện cách lắp đặt tấm pin năng lượng mặt trời trên mái tôn. Kỹ thuật viên khi di chuyển trên mái tôn dốc trơn trượt phải sử dụng dây đai bảo hộ toàn thân móc cố định vào hệ thống dây cứu sinh được neo giằng chắc chắn.
Việc trang bị đầy đủ mũ bảo hiểm, giày vải có độ ma sát cao và găng tay cách điện chuyên nghiệp sẽ giúp hạn chế tối đa rủi ro xảy ra tai nạn trong lúc làm việc.
Thứ hai là khoảng cách lưu thông gió dưới gầm tấm pin. Gầm tấm pin cần được giữ khoảng cách trống tối thiểu 10 cm so với mặt tôn sóng. Khoảng trống này giúp gió dễ lưu thông làm mát tấm pin, bởi vì khi tấm pin bị quá nhiệt, hiệu suất phát điện sẽ giảm mạnh.
Thực tế vận hành cho thấy, khi lắp điện mặt trời trên mái tôn nhà xưởng, việc khảo sát kết cấu là rất quan trọng. Do đó, kỹ sư Ngọc Thiên khuyên đơn vị vận hành nên tham khảo thêm các bài viết kỹ thuật liên quan như Điện mặt trời cho nhà xưởng mái tôn: Lưu ý kỹ thuật để có giải pháp đồng bộ.
Ngoài ra, trước khi đầu tư lắp đặt hệ khung giàn lớn, nhà đầu tư nên tham khảo bảng dự toán tổng thể tại Bảng giá lắp đặt điện năng lượng mặt trời trọn gói để cân đối nguồn tài chính tối ưu nhất.
Kỹ thuật viên kiểm tra chống thấm dột quanh chân đế liên kết khung đỡ pin mặt trời mái tôn
Cuối cùng là quy trình bảo dưỡng và vệ sinh định kỳ giàn pin. Bụi bẩn bám lâu ngày trên bề mặt kính sẽ tạo ra các điểm nóng cục bộ làm giảm tuổi thọ pin. Đơn vị vận hành nên vệ sinh tấm pin định kỳ mỗi 3 đến 6 tháng bằng nước sạch và chổi mềm chuyên dụng.
Để đảm bảo giắc cắm MC4 không bị ngấm nước gây chạm đất rò rỉ điện, các đầu giắc kết nối phải đạt chuẩn kháng nước IP67 hoặc IP68 của Ủy ban Kỹ thuật Điện Quốc tế. Chi tiết tiêu chuẩn kỹ thuật này có thể xem tại trang chính thức của IEC.
Giải đáp thắc mắc thường gặp khi lắp pin năng lượng mặt trời trên mái tôn
Dưới đây là một số thắc mắc phổ biến của nhà đầu tư khi lắp đặt hệ khung giàn pin mặt trời trên mái tôn được kỹ sư Ngọc Thiên tổng hợp và giải đáp ngắn gọn.
Nếu thi công đúng kỹ thuật thì hoàn toàn không gây hại cho mái tôn. Nhiều nhà đầu tư lo ngại cách lắp pin mặt trời trên mái tôn sẽ gây dột nát, nhưng thực tế chân đế nhôm luôn được lót cao su EPDM chống thấm và quét keo chống rỉ quanh lỗ khoan. Giàn pin còn giúp che nắng làm mát tôn.
Kẹp sóng tôn Klip-lok được làm từ nhôm hóa cứng lực ép cao ôm chặt mép gờ nổi của sóng tôn. Thực tế vận hành cho thấy các dự án sử dụng kẹp Klip-lok chuyên dụng đều đứng vững an toàn trước gió bão lớn mà không hề bị xê dịch hay lật úp giàn pin.
Khung ray nhôm định hình Anode hóa là lựa chọn tối ưu cho mái tôn. Nhôm định hình nhẹ hơn giúp giảm tải trọng lên mái tôn, có độ bền cơ học cao và khả năng chống rỉ sét muối biển vượt trội so với sắt mạ kẽm. Sắt mạ kẽm dễ bị rỉ sét tại các mối hàn sau vài năm hoạt động.
Khuyến nghị thực tế từ Ngọc Thiên
Tóm lại, cách lắp đặt tấm pin năng lượng mặt trời trên mái tôn đòi hỏi sự chỉn chu tuyệt đối trong cả khâu cơ khí chế tạo lẫn kỹ thuật an toàn điện lực. Việc đầu tư lựa chọn đúng các chủng loại phụ kiện chất lượng cao và giao nhiệm vụ thi công cho một đơn vị nhà thầu chuyên nghiệp, uy tín như Ngọc Thiên sẽ giúp bảo vệ tài sản công trình của chủ đầu tư an toàn vững chãi trước gió bão lớn suốt hàng chục năm.
