Nhiều chủ đầu tư nhà xưởng và hộ gia đình hiện nay khi muốn lắp điện mặt trời thường e ngại các thủ tục đấu nối phức tạp hoặc chính sách phát lưới chưa rõ ràng. Đó chính là lý do việc tìm kiếm phương án lắp điện bám tải không phát lưới trở thành lựa chọn hàng đầu để tự sản tự tiêu năng lượng hiệu quả.
Hệ thống này giúp cắt giảm ngay lập tức chi phí điện năng tiêu thụ vào ban ngày mà không cần làm thủ tục xin phép đấu nối hòa lưới. Để vận hành giải pháp này một cách ổn định, an toàn và tối ưu chi phí đầu tư, việc lựa chọn dòng biến tần thông minh đóng vai trò cực kỳ quan trọng.
Đội ngũ kỹ sư Ngọc Thiên nhận định rằng các dòng inverter Luxpower hiện hành là một trong những giải pháp bám tải tối ưu nhất. Bài viết này sẽ phân tích chi tiết nguyên lý kỹ thuật, cách cấu hình và những lưu ý khi triển khai thực tế.
1. Nguyên lý hoạt động của giải pháp lắp điện bám tải không phát lưới
Giải pháp lắp điện bám tải không phát lưới, hay còn gọi là công nghệ Zero Export, là phương thức vận hành hệ thống điện mặt trời mà ở đó công suất phát của inverter được giới hạn để chỉ vừa đủ cung cấp cho các phụ tải tiêu thụ trong nhà.
Khác với hệ thống hòa lưới truyền thống luôn phát tối đa công suất của giàn pin ra lưới điện, hệ bám tải ngăn chặn hoàn toàn việc đẩy điện thừa ra ngoài công tơ điện lực. Điểm cốt lõi cần lưu ý là sự xuất hiện của các thiết bị đo đếm chuyên dụng.
Cụ thể, hệ thống sẽ sử dụng cảm biến dòng điện CT (Current Transformer) hoặc bộ đo đếm thông minh Smart Meter đặt ngay sau công tơ điện chính của tòa nhà. Thiết bị này liên tục đo đạc chiều dòng điện và công suất trao đổi giữa lưới điện và tải tiêu thụ.
Thông tin đo đếm được gửi về biến tần thông qua giao tiếp truyền thông RS485 Modbus RTU tốc độ cao. Khi phát hiện công suất từ giàn pin mặt trời lớn hơn công suất phụ tải đang tiêu thụ, inverter sẽ tự động giảm công suất phát điện của mình xuống.
Thực tế vận hành cho thấy quá trình điều chỉnh này diễn ra liên tục theo thời gian thực với tốc độ mili giây. Khi phụ tải tăng lên, inverter ngay lập tức tăng công suất phát của giàn pin để bù đắp, đảm bảo tận dụng tối đa nguồn năng lượng sạch.
Ngược lại, nếu phụ tải giảm đột ngột hoặc tắt hoàn toàn, công suất phát từ pin mặt trời sẽ bị cắt giảm tương ứng để tránh dòng điện đi ngược ra lưới điện. Điều này giúp hệ thống hoạt động an toàn và tuân thủ đúng quy định không phát lưới hiện hành.
2. Tại sao nên chọn inverter Luxpower cho hệ thống bám tải?
Luxpower là một trong những thương hiệu inverter hybrid phổ biến và được đánh giá cao tại thị trường Việt Nam nhờ dải sản phẩm rộng và tính năng bám tải xuất sắc. Dưới góc nhìn tối ưu chi phí, Luxpower mang lại nhiều ưu thế kỹ thuật vượt trội.
Tốc độ phản hồi nhanh và độ nhạy bám tải cao
Hạn chế kỹ thuật lớn nhất của một số dòng inverter giá rẻ là độ trễ phản hồi khi tải tiêu thụ thay đổi. Nếu thời gian phản hồi quá chậm, một lượng điện thừa nhỏ vẫn sẽ bị đẩy ngược ra lưới trước khi inverter kịp điều chỉnh giảm công suất phát.
Hiện tượng phát ngược này dù nhỏ cũng có thể làm công tơ điện tử 2 chiều của điện lực ghi nhận lỗi hoặc tự động khóa thiết bị. Inverter Luxpower giải quyết triệt để vấn đề này nhờ tích hợp vòng lặp điều khiển DSP hiệu năng cao.
Thiết bị có tốc độ phản hồi lệnh bám tải dưới 200 mili giây, giúp triệt tiêu dòng ngược gần như ngay lập tức. Qua nghiên cứu thực tế tại các công trình do Ngọc Thiên triển khai, hệ thống luôn duy trì trạng thái bám tải cực kỳ ổn định.
Khả năng tương thích thiết bị đo đếm đa dạng
Inverter Luxpower hỗ trợ kết nối trực tiếp với cảm biến CT đi kèm trong hộp máy đối với các hệ thống một pha công suất nhỏ. Giải pháp dùng CT trực tiếp giúp tiết kiệm chi phí mua thêm bộ Meter đo đếm và đơn giản hóa quy trình đấu nối dây dẫn.
Đối với các hệ thống lớn hoặc hệ ba pha, Luxpower tương thích hoàn hảo với các dòng Smart Meter phổ biến như Eastron SDM120 hoặc Eastron SDM630. Sự đa dạng này giúp kỹ sư dễ dàng lựa chọn phương án đo đếm phù hợp với thực tế tủ điện chính.
Cấu hình linh hoạt và giám sát trực tuyến thông minh
Hệ sinh thái Luxpower cung cấp phần mềm giám sát LuxPower View trực quan trên cả điện thoại và máy tính. Người vận hành có thể theo dõi thời gian thực sản lượng pin mặt trời, công suất phụ tải, lượng điện mua lưới và trạng thái bám tải.
Đặc biệt, hệ thống cho phép kỹ sư cấu hình từ xa các thông số kỹ thuật bám tải mà không cần đến trực tiếp công trình. Khả năng cập nhật firmware trực tuyến giúp thiết bị luôn hoạt động với các thuật toán tối ưu và an toàn nhất hiện nay.

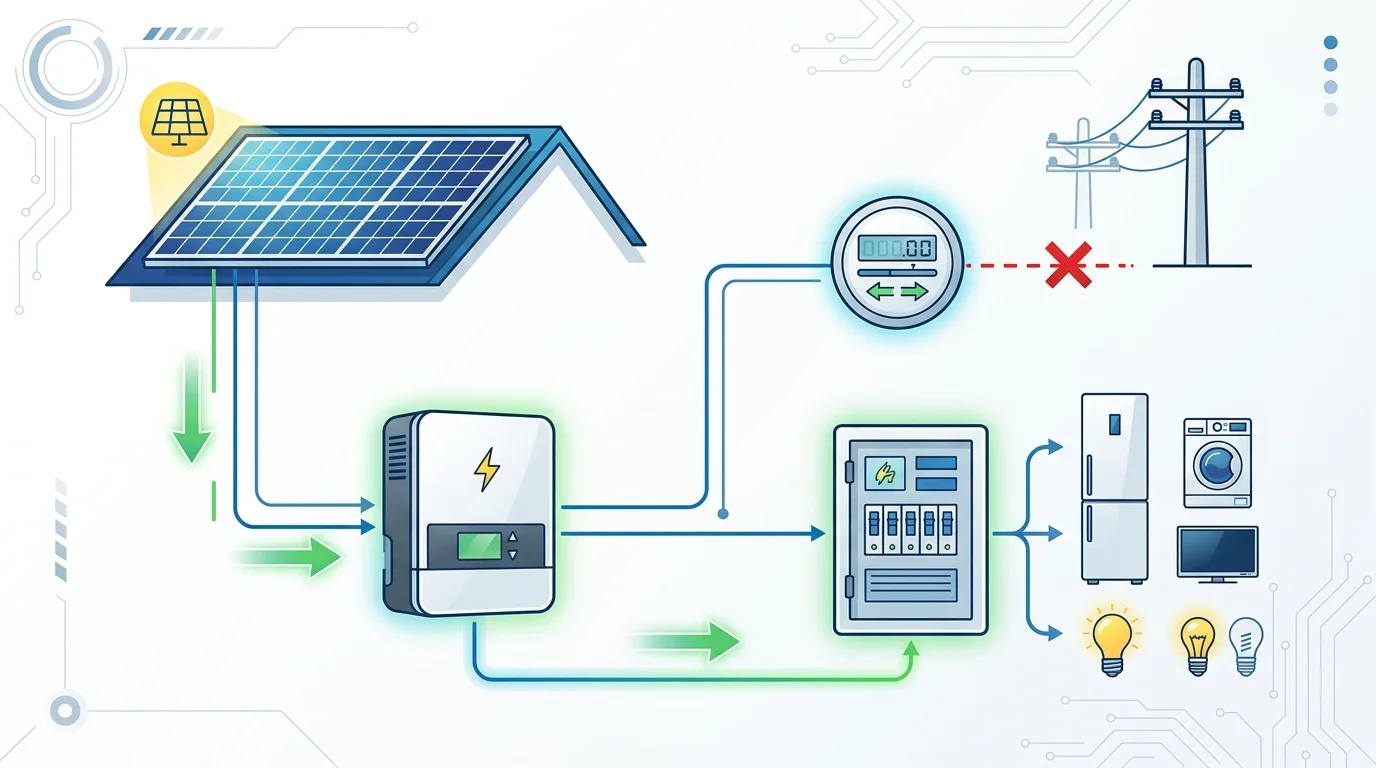

Sơ đồ nguyên lý bám tải Zero Export ngăn dòng điện phát ngược ra lưới điện quốc gia
3. Các dòng inverter Luxpower phổ biến lắp điện bám tải không phát lưới
Tùy theo nhu cầu sử dụng thực tế và ngân sách đầu tư, khách hàng có thể lựa chọn các dòng máy Luxpower khác nhau để triển khai giải pháp lắp điện bám tải không phát lưới hiệu quả.
Inverter Off-Grid Luxpower SNA (Phân khúc phổ thông)
Dòng máy Luxpower SNA5000 WPV và SNA 6000 WPV là lựa chọn cực kỳ kinh tế cho các hộ gia đình tiêu thụ điện trung bình. Điểm đặc biệt của dòng Off-Grid này là khả năng chạy bám tải trực tiếp từ pin mặt trời mà không cần lắp đặt ắc quy lưu trữ.
Biến tần sẽ tự động đo đạc tải qua CT đi kèm để điều tiết công suất phát của giàn pin. Đây là phương án đầu tư có thời gian hoàn vốn nhanh nhất do giảm thiểu được chi phí mua pin lưu trữ Lithium đắt đỏ ban đầu.
Inverter Hybrid Luxpower LXP (Phân khúc cao cấp)
Với các biệt thự hiện đại hoặc hộ gia đình yêu cầu độ ổn định nguồn điện tuyệt đối, dòng Hybrid Luxpower LXP (công suất từ 6kW đến 12kW) là giải pháp hoàn hảo. Dòng máy này quản lý dòng năng lượng cực kỳ thông minh và linh hoạt.
Bên cạnh khả năng lắp điện bám tải không phát lưới siêu nhạy, LXP tích hợp cổng UPS độc lập giúp chuyển mạch dự phòng dưới 10 mili giây khi lưới điện gặp sự cố, bảo vệ các thiết bị nhạy cảm như máy tính, server và camera.
Inverter Luxpower TriP 3 pha (Cho doanh nghiệp và nhà xưởng)
Đối với phụ tải sản xuất 3 pha của doanh nghiệp hoặc nhà xưởng, Luxpower TriP Hybrid (công suất 20kW đến 30kW) mang lại hiệu quả vượt trội nhờ tính năng điều khiển bám tải độc lập trên từng pha điện (Phase-Phase Control).
Trong thực tế sản xuất, phụ tải giữa các pha thường lệch nhau rất lớn. Nếu inverter chỉ bám tải theo pha có công suất tiêu thụ thấp nhất, sản lượng giàn pin sẽ bị hạn chế nhiều. Luxpower TriP tự động điều chỉnh công suất phát riêng cho từng pha cực kỳ tối ưu.

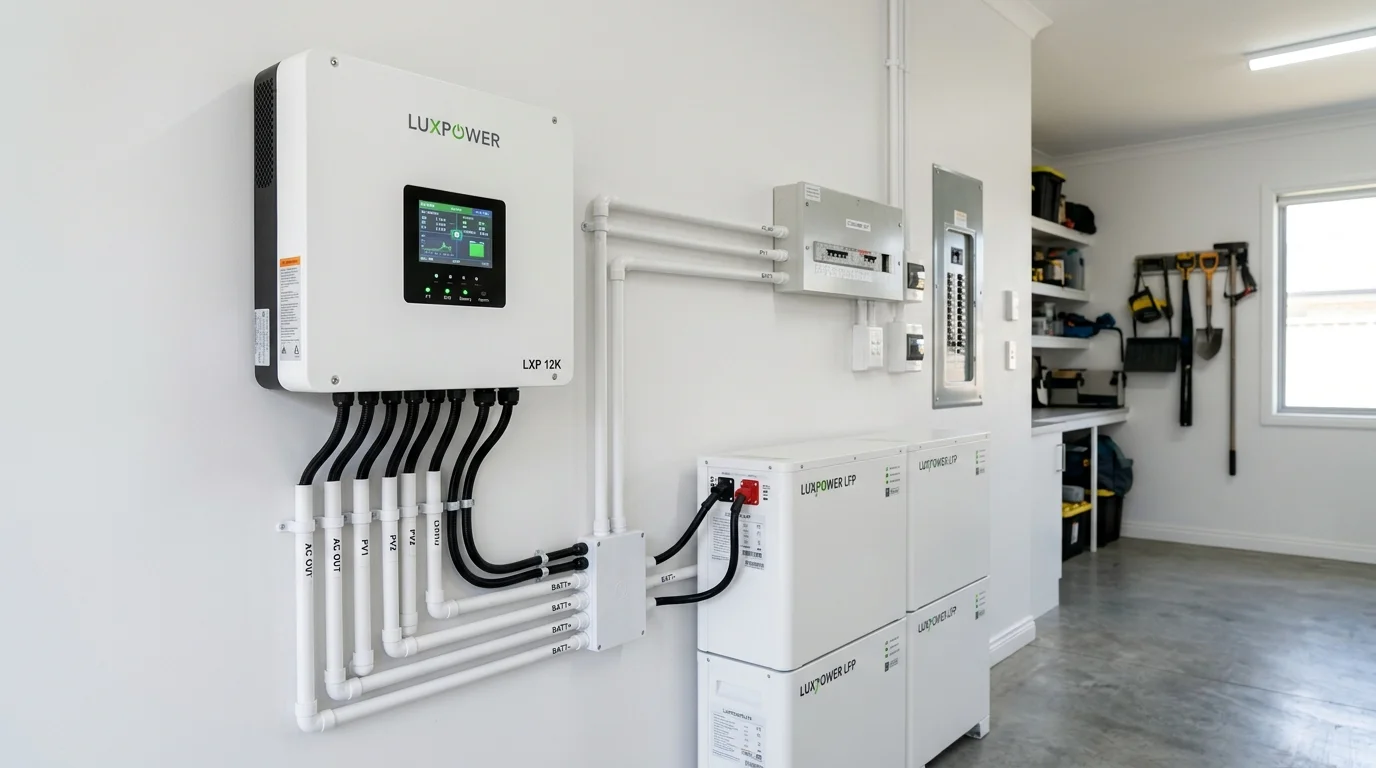

Hệ thống inverter hybrid Luxpower cao cấp lắp đặt thực tế kèm tủ pin lithium lưu trữ đồng bộ
4. Thiết bị và sơ đồ đấu nối bám tải cơ bản
Một hệ thống lắp điện bám tải không phát lưới tiêu chuẩn bao gồm các thành phần cơ bản: giàn pin mặt trời, inverter Luxpower, thiết bị đo đếm và phụ tải trong nhà. Việc đấu nối đúng kỹ thuật quyết định trực tiếp đến độ nhạy bám tải của toàn hệ thống.
Cảm biến dòng CT là thiết bị đo đếm đơn giản nhất. Khi thi công, cuộn CT phải được kẹp vào dây pha ngay sau công tơ điện chính. Một khía cạnh đáng lưu ý là chiều mũi tên in trên thân CT luôn phải hướng về phía tải tiêu thụ trong nhà.
Nếu lắp ngược chiều mũi tên của CT, inverter sẽ nhận diện sai hướng dòng điện và hiểu nhầm rằng hệ thống đang phát ngược ra lưới, dẫn đến việc tự động cắt giảm công suất phát của giàn pin về mức tối thiểu hoặc báo lỗi giao tiếp.
Đối với hệ thống sử dụng Smart Meter Eastron, thiết bị đo đếm này được lắp đặt trên thanh ray của tủ điện chính. Dây nguồn từ công tơ lực đi vào cổng input của Meter, và đầu ra output của Meter sẽ cấp điện cho toàn bộ tải trong tòa nhà.
Kết nối truyền thông giữa Smart Meter và cổng RS485 của inverter Luxpower được thực hiện bằng cáp tín hiệu xoắn đôi. Hai chân tín hiệu A và B của Meter phải được đấu nối chính xác vào hai chân truyền thông tương ứng trên cổng COM của inverter.

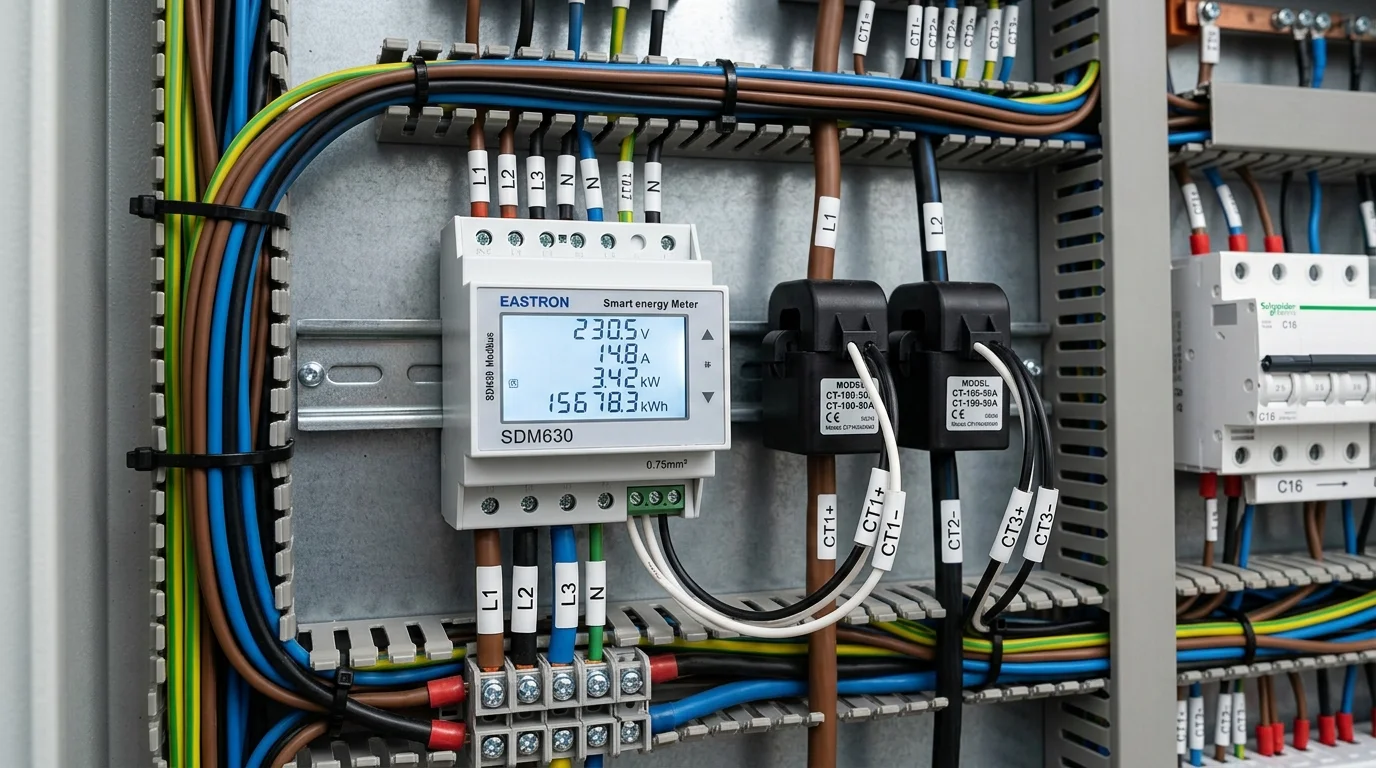

Đấu nối Smart Meter Eastron SDM630 đo đếm điện năng 3 pha trong tủ phân phối chính
5. Hướng dẫn cấu hình bám tải (Zero Export) trên ứng dụng LuxPower
Sau khi hoàn thành đấu nối vật lý và truyền thông, kỹ sư vận hành tiến hành cấu hình phần mềm trên inverter Luxpower để kích hoạt tính năng lắp điện bám tải không phát lưới. Quy trình này có thể thực hiện dễ dàng qua ứng dụng di động.
Đầu tiên, đăng nhập vào tài khoản trên ứng dụng LuxPower View hoặc truy cập trang web quản trị của hãng. Chọn thiết bị cần cấu hình trong danh sách trạm và đi tới phần cài đặt nâng cao dành cho kỹ thuật viên.
Tại mục cấu hình bám tải, người vận hành cần kích hoạt tính năng giới hạn công suất phát lưới. Tùy thuộc vào thiết bị đo đếm thực tế đang kết nối, chọn loại cảm biến đo đếm tương ứng là CT hoặc bộ Smart Meter Eastron.
Thiết lập thông số giới hạn phát lưới (Export Limit) về mức 0W để chặn hoàn toàn dòng điện đẩy ra lưới. Trong trường hợp muốn duy trì một khoảng dự phòng an toàn nhỏ để tránh sai số đo đếm, có thể đặt giới hạn này ở mức 10W đến 50W.
Đối với hệ ba pha, kỹ sư cần lựa chọn chế độ điều khiển bám tải phù hợp. Luxpower hỗ trợ hai chế độ: bám tải theo tổng công suất ba pha (Total Control) hoặc bám tải độc lập chi tiết theo từng pha có tải nhỏ nhất (Phase Control).
Ngọc Thiên khuyến nghị lựa chọn chế độ Phase Control cho các phụ tải sản xuất để loại bỏ hoàn toàn nguy cơ phát ngược trên bất kỳ pha đơn lẻ nào. Cuối cùng, nhấn lưu cấu hình và kiểm tra trạng thái hoạt động trên biểu đồ giám sát trực tuyến.
6. So sánh hiệu quả các giải pháp lắp điện bám tải không phát lưới
Khi lên phương án thiết kế lắp điện bám tải không phát lưới với biến tần Luxpower, nhà đầu tư cần đánh giá kỹ lưỡng các tùy chọn cấu hình thiết bị để đưa ra quyết định phù hợp nhất với đặc thù tiêu thụ điện của công trình.
Bảng so sánh dưới đây tổng hợp các đặc tính kỹ thuật quan trọng của ba giải pháp phổ biến sử dụng thiết bị Luxpower hiện nay:
| Tiêu chí so sánh | Giải pháp Off-Grid (SNA) | Giải pháp Hybrid (LXP) | Giải pháp Hòa lưới bám tải |
|---|---|---|---|
| Phân khúc áp dụng | Hộ gia đình phổ thông | Biệt thự, tải nhạy cảm | Doanh nghiệp, nhà xưởng |
| Độ nhạy bám tải | Khá tốt (250 – 300 ms) | Rất tốt (dưới 200 ms) | Tốt (dưới 250 ms) |
| Yêu cầu pin lưu trữ | Không bắt buộc lắp đặt | Bắt buộc để chạy UPS | Không sử dụng pin lưu trữ |
| Chi phí đầu tư | Tối ưu nhất, nhanh hồi vốn | Cao do chi phí pin lithium | Trung bình, hiệu quả cao |
| Độc lập từng pha | Không hỗ trợ | Hỗ trợ cực tốt | Hỗ trợ qua bộ Meter 3 pha |
7. Những lưu ý kỹ thuật quan trọng khi thi công
Để hệ thống lắp điện bám tải không phát lưới hoạt động trơn tru suốt vòng đời dự án, quá trình khảo sát và thi công thực tế cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật lắp đặt sau đây của đội ngũ kỹ sư Ngọc Thiên.
Đầu tiên là vấn đề chống nhiễu cho đường cáp truyền thông tín hiệu. Cáp kết nối RS485 từ Smart Meter hoặc dây tín hiệu CT đến inverter Luxpower thường đi chung máng cáp lực AC với các nguồn điện công suất lớn dễ gây nhiễu tín hiệu.
Kỹ thuật viên bắt buộc phải sử dụng cáp xoắn đôi chống nhiễu chuyên dụng loại Cat5e hoặc Cat6 có lớp bọc kim chống nhiễu (SFTP). Lớp bọc kim này phải được nối đất một đầu tại phía tủ điện chính để triệt tiêu dòng nhiễu cảm ứng.
Thứ hai là việc tính toán công suất giàn pin mặt trời phù hợp với phụ tải nền (Base Load) ban ngày của tòa nhà. Phụ tải nền là lượng công suất tiêu thụ tối thiểu và liên tục khi tòa nhà hoạt động bình thường vào khung giờ nắng.
Nếu thiết kế giàn pin mặt trời có công suất quá lớn so với phụ tải nền ban ngày, hệ thống bám tải sẽ phải liên tục hoạt động ở trạng thái cắt giảm sâu công suất (curtailment). Điều này gây lãng phí tài nguyên và kéo dài thời gian hoàn vốn đầu tư.
Cuối cùng, hệ thống bám tải cần được bảo dưỡng định kỳ để làm sạch bụi bẩn giàn pin và kiểm tra các điểm tiếp xúc của dây tín hiệu. Tiếp xúc dây lỏng lẻo có thể gây gián đoạn truyền thông, khiến inverter ngắt phát điện để bảo vệ an toàn.
8. Khảo sát thực tế và tối ưu hiệu quả vận hành
Một bước chuẩn bị không thể thiếu trước khi lắp điện bám tải không phát lưới là tiến hành khảo sát và đo đạc biểu đồ tiêu thụ phụ tải của khách hàng. Ngọc Thiên sử dụng các thiết bị ghi dữ liệu chuyên dụng để theo dõi liên tục trong 7 đến 14 ngày.
Dữ liệu thu được giúp xác định chính xác các đỉnh tiêu thụ, phụ tải nền và lượng điện năng tiêu hao theo từng khung giờ trong ngày. Dựa trên cơ sở khoa học đó, kỹ sư sẽ thiết kế công suất giàn pin và dung lượng lưu trữ tối ưu nhất.
Qua kinh nghiệm triển khai thực tế nhiều dự án tại khu vực miền Trung và Tây Nguyên, giải pháp bám tải kết hợp inverter Luxpower giúp khách hàng giảm trung bình từ 40% đến 60% hóa đơn tiền điện ban ngày mà không gặp bất kỳ lỗi kỹ thuật nào.
Sự ổn định của thiết bị, kết hợp với quy trình thi công chuẩn chỉ và chế độ bảo hành chuyên nghiệp từ Ngọc Thiên, mang lại sự an tâm tuyệt đối và hiệu quả đầu tư bền vững cho mọi khách hàng và doanh nghiệp.
9. Kết luận và khuyến nghị từ đội ngũ kỹ sư Ngọc Thiên
Giải pháp lắp điện bám tải không phát lưới sử dụng biến tần Luxpower là lựa chọn công nghệ thông minh, giúp nhà đầu tư chủ động tự sản tự tiêu nguồn năng lượng sạch ngay tại chỗ mà không cần phụ thuộc vào chính sách mua điện hòa lưới.
Để đảm bảo độ bền và an toàn vận hành, nhà đầu tư nên tìm kiếm các đơn vị phân phối và thi công uy tín. Ngọc Thiên tự hào cung cấp các giải pháp kỹ thuật trọn gói, chất lượng cao từ khảo sát, thiết kế đến lắp đặt và bảo dưỡng hệ thống.
