Lắp đặt hệ thống năng lượng tái tạo trên mái các nhà máy sản xuất đang là giải pháp hàng đầu giúp các doanh nghiệp tối ưu hóa chi phí sản xuất và nâng cao năng lực cạnh tranh. Trong đó, mái tôn của các khu nhà xưởng là vị trí lý tưởng nhất để triển khai thi công.
Tuy nhiên, việc thi công trên mái tôn nhà xưởng diện tích hàng ngàn mét vuông đòi hỏi sự tính toán cẩn trọng về cả mặt cơ học lẫn an toàn điện để đảm bảo điều kiện đấu nối của Tập đoàn Điện lực Việt Nam (EVN). Bài viết này chia sẻ các lưu ý kỹ thuật hàng đầu khi lắp đặt điện mặt trời cho nhà xưởng, hướng dẫn kỹ thuật thi công solar nhà xưởng, cách lắp solar cho nhà xưởng mái tôn và ứng dụng kẹp sóng tôn klip-lok solar bám tải zero-export.
Đặc điểm cơ học và lưu ý tải trọng khi lắp solar cho nhà xưởng mái tôn
Mái tôn nhà xưởng công nghiệp thường có kết cấu khẩu độ rộng và độ dốc thoải, giúp giàn pin đón nắng tối đa nhưng cũng đặt ra bài toán lớn về tải trọng tĩnh và động, đặc biệt là khi tuân thủ các quy định kỹ thuật nghiêm ngặt của Nghị định 135 về điện mặt trời tự sản tự tiêu hiện hành.
Trước khi triển khai lắp solar cho nhà xưởng mái tôn, việc kiểm định kết cấu chịu lực của hệ xà gồ, kèo thép và cột chịu lực là bắt buộc. Tổng trọng lượng của giàn pin mặt trời, ray nhôm và phụ kiện lắp ráp dao động từ 15kg đến 20kg trên mỗi mét vuông. Kết cấu mái phải đủ năng lực chịu lực nâng này cùng với tải trọng gió giật mùa mưa bão.
Đồng thời, cần kiểm tra tình trạng ăn mòn rỉ sét của tôn mái xưởng. Nếu mái tôn đã sử dụng lâu năm và có dấu hiệu xuống cấp, doanh nghiệp nên lên phương án thay mới tôn hoặc gia cố hệ kèo trước khi đặt giàn pin lên trên, tránh việc phải tháo dỡ pin để sửa mái sau này.
Một bước kỹ thuật cực kỳ quan trọng trong quy trình lắp solar cho nhà xưởng mái tôn là đo đạc thực tế độ võng của hệ kèo thép dưới tác động tải trọng tĩnh. Kỹ sư kết cấu phải sử dụng máy toàn đạc điện tử hoặc thiết bị đo laser chuyên dụng để quét mô hình 3D khung nhà xưởng. Từ đó, phần mềm chuyên ngành sẽ giả lập lực nâng khí động học khi có gió bão giật cấp 12, đảm bảo rằng toàn bộ giàn khung thép và các mối hàn liên kết không bị mỏi cơ học theo thời gian. Nếu kết cấu hiện hữu không đạt yêu cầu, giải pháp gia cố xà gồ bằng thép hộp chữ C bổ sung là bắt buộc để đảm bảo an toàn cho dự án điện mặt trời cho nhà xưởng.
Bảng so sánh phương án lắp đặt ray nhôm trên các loại mái tôn
Mỗi loại sóng tôn nhà xưởng đòi hỏi kỹ thuật liên kết ray đỡ pin khác nhau nhằm đảm bảo độ vững chắc và phòng chống thấm dột tuyệt đối.
| Loại biên dạng sóng tôn | Phụ kiện liên kết ray nhôm | Ưu điểm kỹ thuật nổi bật | Rủi ro thấm dột mái xưởng |
|---|---|---|---|
| Tôn sóng Klip-Lok (Tôn cài) | Kẹp sóng tôn klip-lok solar | Không khoan vít xuyên tôn, lắp đặt cực nhanh | Không có (An toàn tuyệt đối) |
| Tôn sóng Standing Seam | Kẹp kẹp seam chuyên dụng | Liên kết kẹp chặt mép đứng tôn, chịu lực gió rất tốt | Không có (An toàn tuyệt đối) |
| Tôn sóng vuông truyền thống | Chân chữ L bắn vít bắn tôn | Chi phí phụ kiện rẻ, dễ thi công căn chỉnh | Có nguy cơ (Cần xử lý keo chống thấm kỹ) |
Từ bảng so sánh trên, việc ứng dụng kẹp sóng tôn klip-lok solar là phương án kỹ thuật tối ưu nhất cho nhà xưởng hiện đại. Phụ kiện này kẹp chặt vào múi sóng tôn mà không cần khoan lỗ bắn vít xuyên qua mái tôn, loại bỏ hoàn toàn nguy cơ thấm dột nước mưa phá hủy máy móc sản xuất bên dưới.
Kỹ thuật thi công solar nhà xưởng và thiết lập hệ thống bám tải zero-export
Kỹ thuật thi công solar nhà xưởng công nghiệp quy mô lớn đòi hỏi sự phân chia mạch điện thông minh và lắp đặt thiết bị kiểm soát dòng điện bám tải.
Hệ thống bám tải zero-export là gì?
Hệ thống bám tải zero-export (phát điện không đẩy lưới) bao gồm bộ điều khiển Smart Meter kết hợp các cảm biến dòng điện CT lắp đặt tại điểm đấu nối tổng với lưới điện EVN. Bộ điều khiển liên tục đo đạc nhu cầu tiêu thụ điện của nhà máy và điều tiết công suất phát của các inverter hòa lưới vừa đủ đáp ứng nhu cầu này, không cho điện thừa phát ngược ra lưới điện quốc gia. Cơ chế điều khiển này tương tự như các nguyên lý điều hòa phụ tải trong mạng lưới năng lượng mặt trời thông minh trên thế giới.
Thiết kế phân bổ inverter và tối ưu tổn thất đường dây AC

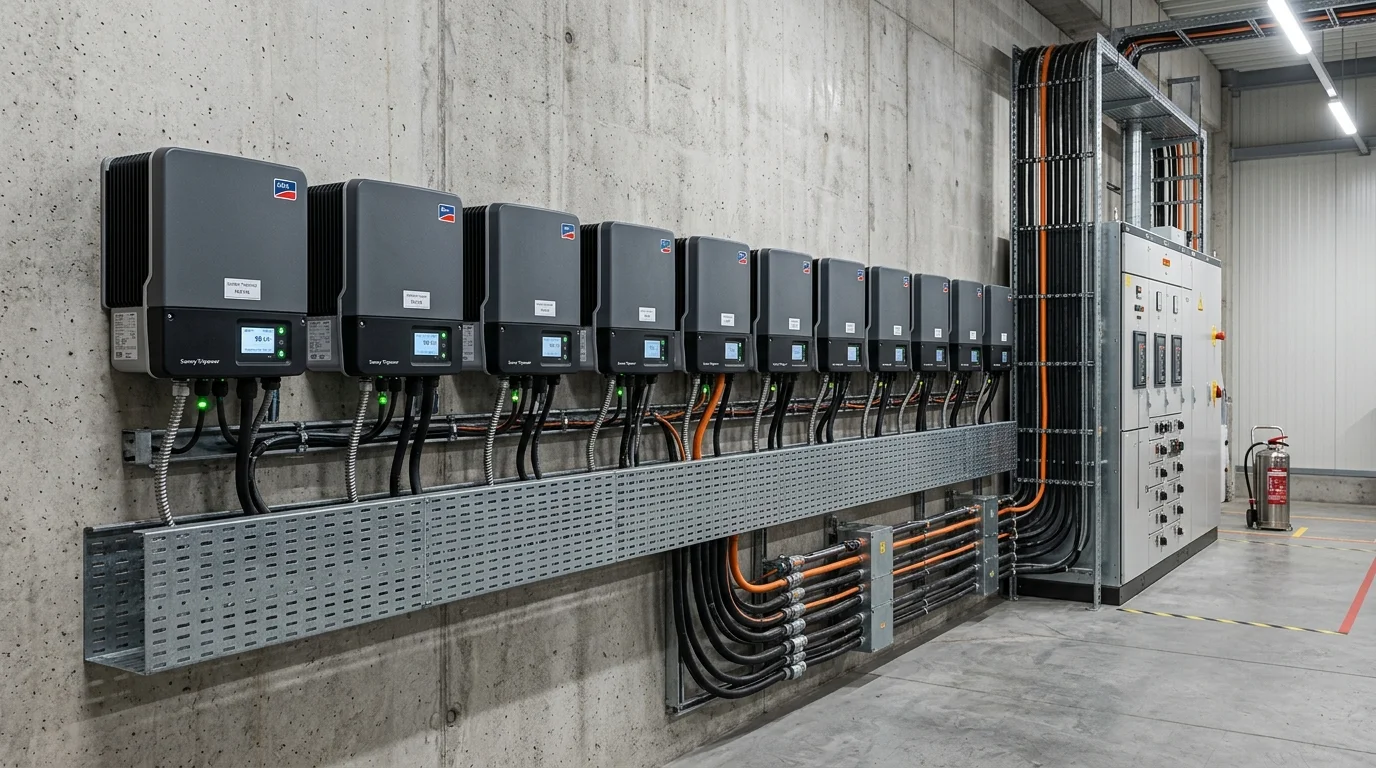

Trong kỹ thuật thi công solar nhà xưởng công nghiệp quy mô lớn, việc lựa chọn giữa hệ thống inverter trung tâm và inverter chuỗi (string inverter) ảnh hưởng lớn đến hiệu suất vận hành toàn hệ thống. Xu hướng hiện nay ưu tiên sử dụng các inverter chuỗi công suất lớn (100kW – 110kW) lắp đặt phân tán ngay gần giàn pin trên mái. Cách bố trí này giúp rút ngắn tối đa chiều dài cáp điện DC chịu dòng cao, giảm thiểu hao hụt công suất phát và giảm nguy cơ phóng hồ quang điện trên mái tôn.
Đồng thời, đường cáp AC từ các inverter chuỗi sẽ dẫn xuống tủ điện tổng MSB đặt gần trạm biến áp của nhà máy. Việc tính toán tiết diện cáp nhôm hoặc đồng AC phải được thực hiện kỹ lưỡng để đảm bảo độ sụt áp đường dây AC luôn dưới mức 1%. Đây là tiêu chuẩn kỹ thuật cốt lõi giúp hệ thống điện mặt trời cho nhà xưởng hoạt động ổn định, tránh hiện tượng inverter tự động ngắt kết nối do quá áp lưới cục bộ.
Tối ưu hóa hành lang an toàn và PCCC trên mái

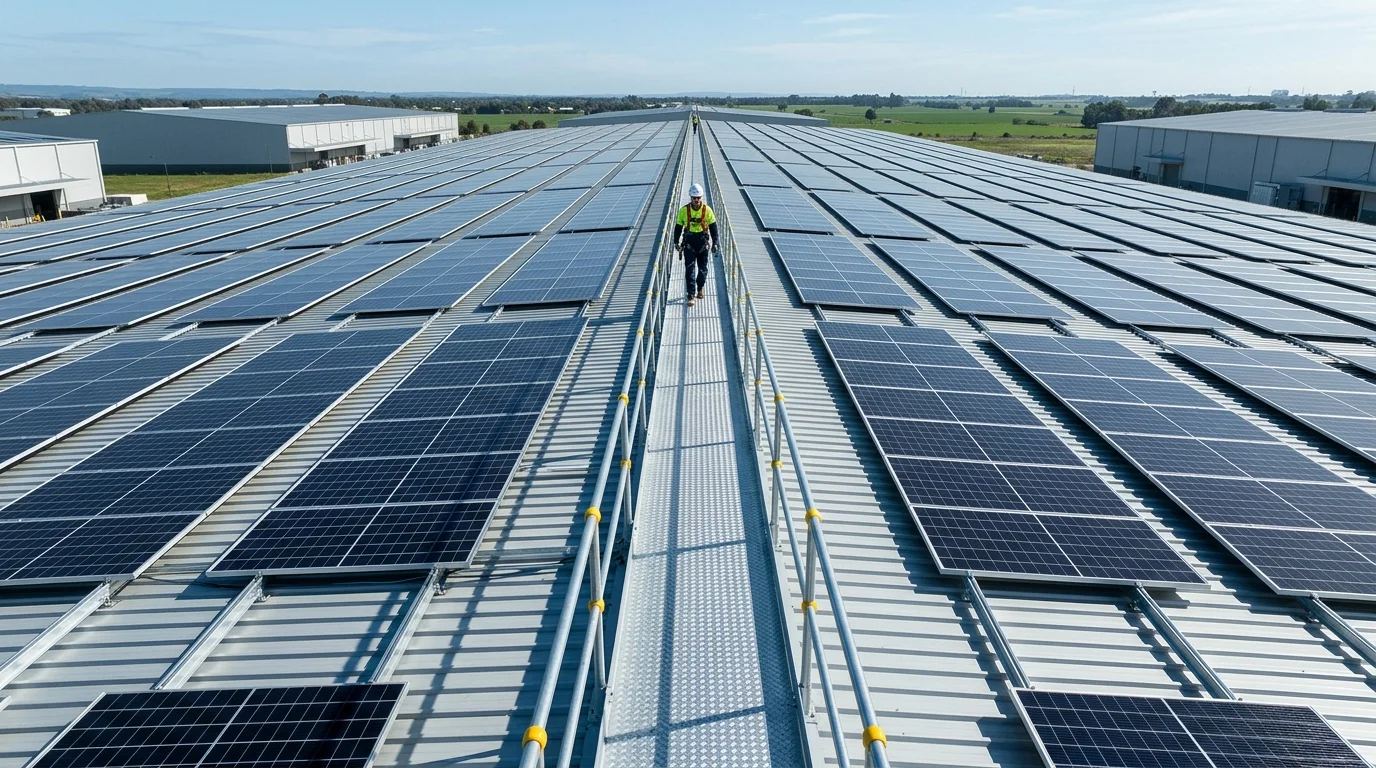

Kỹ thuật thi công điện mặt trời cho nhà xưởng bắt buộc phải chừa hành lang lối đi bộ (Walkway) rộng từ 1m đến 1.2m giữa các dãy pin để kỹ thuật viên đi lại vệ sinh, bảo trì pin an toàn. Khoảng cách an toàn PCCC từ mép giàn pin đến tường chắn mái và các thiết bị hút thông gió trên mái phải đạt tối thiểu 1.5m để ngăn cháy lan theo đúng quy định hiện hành về nghiệm thu PCCC điện mặt trời áp mái nhà xưởng.
Lưu ý an toàn hệ thống điện DC và tiếp địa an toàn
Dòng điện DC điện áp cao phát ra từ các chuỗi pin của hệ thống điện mặt trời cho nhà xưởng tiềm ẩn nhiều nguy cơ phóng điện hồ quang gây cháy nổ nếu dây dẫn bị trầy xước hoặc lỏng kết nối jack MC4.

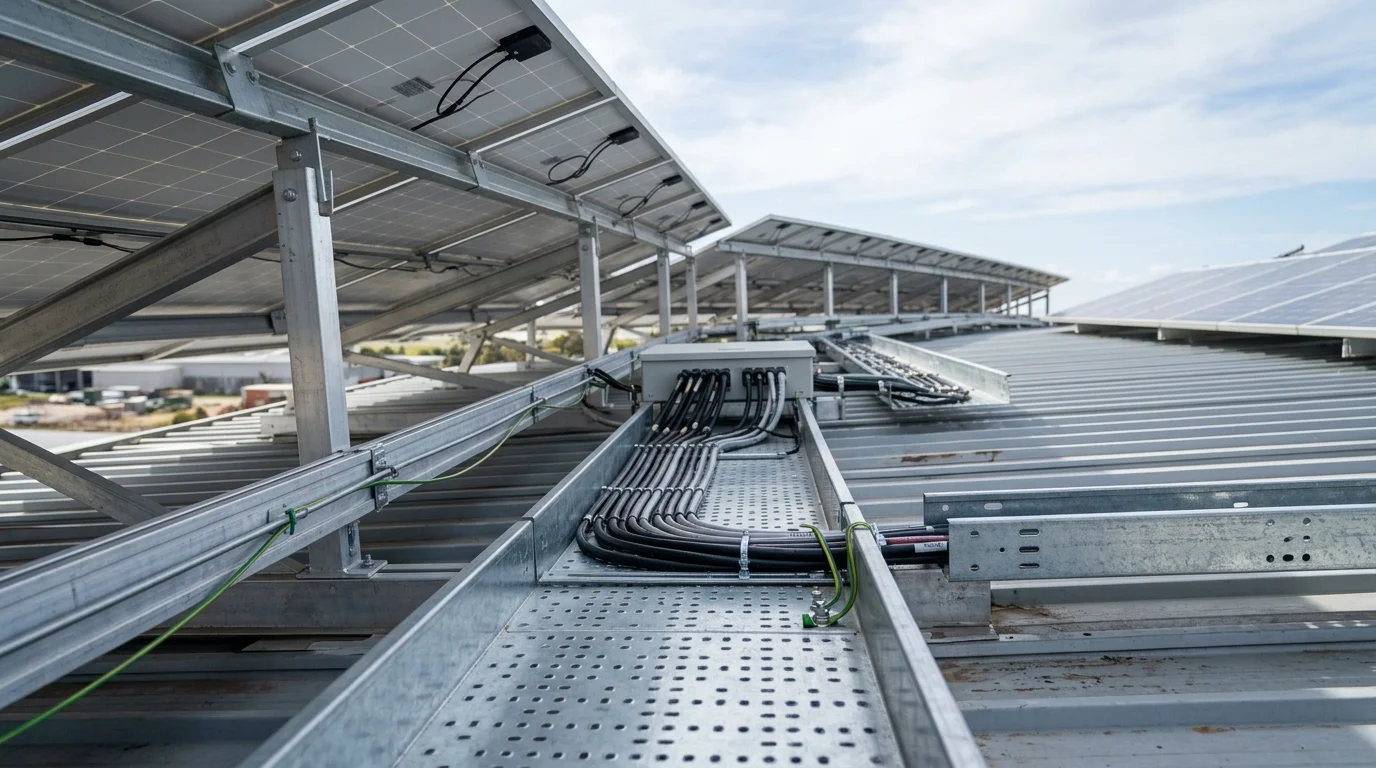

Toàn bộ cáp điện DC chuyên dụng chịu tia UV phải được đi gọn gàng trong các máng cáp mạ kẽm dạng lưới hoặc ống thép luồn dây chống cháy. Inverter công nghiệp được sử dụng bắt buộc phải tích hợp tính năng tự động phát hiện lỗi hồ quang DC (AFCI) và tính năng ngắt mạch nhanh (Rapid Shutdown) như các dòng máy chuyên dụng của hãng Deye Inverter để cô lập điện áp trên mái tôn ngay lập tức khi xảy ra sự cố khẩn cấp.
Thiết lập hệ tiếp địa an toàn cho toàn bộ khung nhôm giàn pin và vỏ kim loại của máng cáp với điện trở đất đạt dưới 4 Ohm là chỉ số bắt buộc để loại bỏ tĩnh điện tích tụ trên mái tôn.
Ngoài ra, hệ thống tiếp địa an toàn cho điện mặt trời cho nhà xưởng phải sử dụng các miếng đệm tiếp địa chuyên dụng (grounding washer) có răng cưa để xuyên thủng lớp sơn anode hóa của khung nhôm tấm pin. Điều này đảm bảo liên kết đẳng thế 100% giữa tất cả các tấm pin mặt trời với hệ ray nhôm đỡ bên dưới. Trị số điện trở tiếp địa của hệ thống phải được đo đạc định kỳ vào mùa khô bằng thiết bị chuyên dùng để đảm bảo không vượt quá 4 Ohm, giúp triệt tiêu hoàn toàn tĩnh điện tích tụ trên mái tôn nhà xưởng và ngăn ngừa nguy cơ sét đánh lan truyền gây hư hỏng thiết bị.
Quy trình vận hành, bảo trì O&M và vệ sinh pin mặt trời nhà xưởng
Để đảm bảo hệ thống điện mặt trời cho nhà xưởng hoạt động với hiệu suất cao liên tục và bảo vệ dòng tiền đầu tư, công tác vận hành bảo trì (O&M) cần được lên kế hoạch định kỳ.
- Theo dõi sản lượng điện hàng ngày qua ứng dụng: Phát hiện sớm sự cố giảm sản lượng của từng chuỗi pin độc lập để kỹ thuật viên kiểm tra xử lý kịp thời

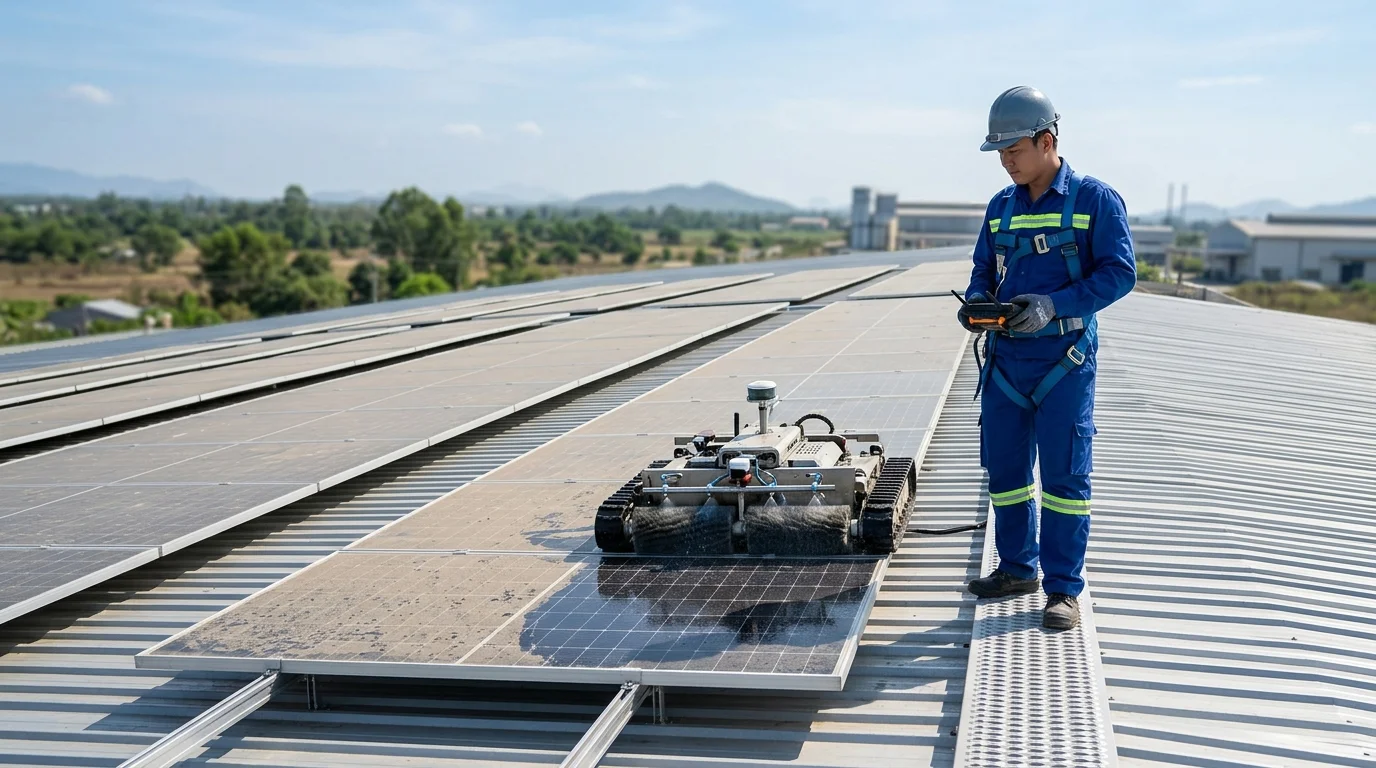

- Định kỳ vệ sinh giàn pin mặt trời: Tiến hành lau rửa bụi bẩn, lá cây, phân chim bám trên bề mặt pin 2-4 lần mỗi năm tùy theo mức độ ô nhiễm bụi mịn của khu công nghiệp
- Kiểm tra đo nhiệt hồng ngoại tấm pin (Thermography): Sử dụng camera nhiệt quét bề mặt giàn pin để phát hiện các cell pin bị quá nhiệt hotspot do nứt nẻ cell hoặc che bóng
- Kiểm tra xiết lực kẹp pin và ray nhôm: Siết lại các ốc kẹp định vị sau mùa mưa bão để bảo đảm giàn pin luôn liên kết vững chắc vào mái tôn
Có một chi tiết thú vị là việc tích tụ bụi bẩn trong các khu công nghiệp chế biến xi măng, thức ăn gia súc có thể làm giảm sụt tới 15% – 25% công suất phát điện của giàn pin chỉ sau vài tháng hoạt động. Đầu tư hệ thống vòi phun rửa tự động hoặc sử dụng robot lau pin chuyên dụng là giải pháp kinh tế cực kỳ hiệu quả.
Hiệu quả kinh tế và thời gian hoàn vốn khi lắp điện mặt trời cho nhà xưởng
Bên cạnh các lưu ý kỹ thuật thi công solar nhà xưởng, bài toán kinh tế luôn là yếu tố quyết định để các doanh nghiệp xuống tiền đầu tư điện mặt trời cho nhà xưởng. Suất đầu tư cho một hệ thống điện mặt trời hòa lưới bám tải quy mô công nghiệp dao động từ 9 triệu đến 12 triệu đồng trên mỗi kWp công suất lắp đặt, tùy thuộc vào chủng loại thiết bị pin, inverter và độ phức tạp của mái xưởng.
Với mức giá điện sản xuất bình quân của EVN hiện hành, một nhà máy hoạt động 2 ca liên tục có thể tiêu thụ trực tiếp đến 90% lượng điện mặt trời phát ra. Theo tính toán thực tế từ các dự án do Công ty Ngọc Thiên triển khai, thời gian hoàn vốn trung bình của dự án lắp solar cho nhà xưởng mái tôn dao động từ 4 đến 5 năm. Sau thời gian này, doanh nghiệp sẽ được sử dụng nguồn điện sạch hoàn toàn miễn phí trong suốt 20 năm còn lại của vòng đời thiết bị.
Hơn thế nữa, việc sở hữu hệ thống điện mặt trời cho nhà xưởng mái tôn đạt chứng chỉ xanh giúp nhà máy dễ dàng vượt qua các hàng rào thuế carbon quốc tế khi xuất khẩu hàng hóa sang thị trường châu Âu và Mỹ. Do đó, đây không chỉ là giải pháp tiết kiệm chi phí mà còn là bước dịch chuyển chiến lược hướng tới phát triển bền vững ESG của doanh nghiệp sản xuất hiện đại.
Các câu hỏi thường gặp về điện mặt trời cho nhà xưởng
Dưới đây là các câu hỏi thường gặp và giải đáp chi tiết từ chuyên gia kỹ thuật:
Không dột, nếu hệ thống được thi công đúng kỹ thuật. Hệ thống khung nhôm ray đỡ tấm pin được cố định trực tiếp vào các sóng tôn thông qua các kẹp chuyên dụng như kẹp sóng tôn klip-lok solar (cho tôn cài) hoặc chân kẹp Standing Seam. Các phương án này kẹp chặt múi sóng tôn mà không cần khoan vít xuyên mái tôn, loại bỏ 100% rủi ro thấm dột. Đối với tôn sóng vuông truyền thống bắt buộc phải khoan bắn vít, các kỹ sư của Ngọc Thiên sử dụng chân chữ L có đệm cao su EPDM chuyên dụng kết hợp bơm keo chịu nhiệt ngoài trời cao cấp silicon chuyên dụng để bịt kín lỗ vít.
Trước khi lắp đặt hệ thống điện mặt trời cho nhà xưởng, bắt buộc phải có bước thẩm định kết cấu chịu lực do đơn vị kiểm định độc lập có pháp nhân thực hiện. Đơn vị này sẽ kiểm tra bản vẽ hoàn công xây dựng, đo đạc thực tế tiết diện kèo thép, xà gồ và cột bê tông, đồng thời giả lập khả năng chịu lực tĩnh (khối lượng giàn pin khoảng 15-20kg/m2) kết hợp lực động (tải trọng gió bão giật theo khu vực địa lý) trên phần mềm chuyên dụng như SAP2000 để cấp chứng nhận an toàn kết cấu mái.
Bắt buộc phải có lối đi bảo trì walkway rộng từ 1m đến 1.2m chạy dọc giữa các dãy pin mặt trời. Lối đi bộ này giúp kỹ thuật viên dễ dàng di chuyển an toàn để lau rửa pin mặt trời, đo kiểm thông số chuỗi cáp nguồn DC dưới giàn pin mà không giẫm lên bề mặt tấm pin. Việc bước giẫm trực tiếp lên tấm pin sẽ gây ra các vết nứt tế bào quang điện siêu nhỏ (micro-cracks) làm giảm hiệu suất phát điện nhanh chóng và có nguy cơ gây cháy nổ tấm pin.
Kết luận và khuyến nghị từ chuyên gia
Tóm lại, lắp đặt điện mặt trời cho nhà xưởng mái tôn là giải pháp năng lượng xanh chiến lược mang lại giá trị to lớn cho doanh nghiệp dệt may, da giày và sản xuất công nghiệp. Thiết kế chuẩn kỹ thuật giúp bảo đảm an toàn cháy nổ, an toàn kết cấu mái tôn và mang lại dòng tiền đầu tư lâu dài bền vững.
Lời khuyên dành cho ban giám đốc doanh nghiệp là hãy lựa chọn các nhà thầu EPC solar có uy tín, năng lực thiết kế chuyên nghiệp và sử dụng các sản phẩm pin, inverter từ các hãng Tier 1 danh tiếng toàn cầu. Việc thi công điện mặt trời cho nhà xưởng đúng quy trình kỹ thuật và tuân thủ các quy định về an toàn PCCC là tiền đề quyết định cho sự thành công lâu dài của dự án.
