Điện mặt trời cho nhà mới xây: Thiết kế từ đầu

Điện mặt trời cho nhà mới xây nên được xem là một hạng mục của kiến trúc, kết cấu và hệ điện ngay từ giai đoạn thiết kế, thay vì chờ nhà hoàn thiện rồi mới tìm chỗ đặt tấm pin và inverter. Khi solar được đưa vào bản vẽ sớm, Quý khách hàng có thể giữ một vùng mái ít bóng che, tính trước tải trọng, chừa đường ống cáp, bố trí tủ điện hợp lý và dự phòng không gian pin nếu sau này muốn nâng cấp hybrid.

Điều này không có nghĩa phải mua toàn bộ hệ thống ngay khi xây nhà. Quý khách hàng có thể lắp solar ngay hoặc chỉ chuẩn bị ngôi nhà ở trạng thái solar-ready. NREL và U.S. Department of Energy đều xem việc xác định trước vùng PV, tải trọng mái, tuyến conduit và không gian trong tủ điện là các nguyên tắc quan trọng của công trình sẵn sàng cho solar.

Vì sao nên tính solar ngay khi thiết kế nhà?

Nhà mới xây cho phép thay đổi vị trí bồn nước, tum, giếng trời, ống thông hơi, phòng kỹ thuật và tủ điện trước khi chúng trở thành vật cản cố định. Đây là thời điểm điều chỉnh rẻ và dễ nhất.

DOE lưu ý công trình mới muốn tối ưu PV nên xem đồng thời hướng mái, độ dốc, bóng che, khả năng chịu tải và hệ thống điện bên trong nhà. NREL cũng khuyến nghị hạn chế thiết bị không liên quan trong vùng solar, lưu thông tin kết cấu trên bản vẽ và chuẩn bị đường dây cho hệ PV tương lai. (DOE)

Thiết kế từ đầu giúp:

• giảm đục tường và đi ống nổi;
• tránh di dời bồn nước hoặc thiết bị mái;
• chủ động kết cấu và chống dột;
• chừa vị trí breaker, meter, SPD và thiết bị đo;
• bố trí inverter thông thoáng, dễ bảo trì;
• chuẩn bị cho battery hoặc EV charger;
• giữ tổng thể công trình gọn và thẩm mỹ hơn.

Điện mặt trời cho nhà mới xây nên chốt gì trước khi đổ mái?

Trước khi kết cấu mái và MEP bị cố định, Quý khách hàng nên chốt năm nhóm việc. Mục tiêu chưa phải chọn thương hiệu tấm pin, mà là giữ ngôi nhà linh hoạt với nhiều cấu hình solar về sau.

1. Vùng mái dành cho PV

Đánh dấu mặt mái có nắng tốt và ít bị cây, tum, tường cao hoặc công trình bên cạnh che bóng. Một vùng mái liên tục luôn thuận lợi hơn nhiều mảng nhỏ bị chia cắt.

2. Vị trí các thiết bị mái khác

Bồn nước, anten, dàn nóng, cửa mái và ống thông khí nên được gom về khu kỹ thuật. NREL khuyến nghị bố trí rooftop equipment sao cho tối đa hóa vùng mái liên tục và giảm bóng che cho PV.

3. Kết cấu và điểm liên kết

Kỹ sư kết cấu cần biết vùng dự kiến đặt tấm pin để kiểm tra tải bổ sung, tải gió và cách truyền lực về xà gồ, rafter hoặc sàn mái.

4. Tuyến dây từ mái xuống khu kỹ thuật

Conduit nên được phối hợp cùng bản vẽ MEP để tránh phải xuyên phòng hoặc đi ngoài mặt tiền. Cần lưu cả vị trí đầu ống sau khi đóng trần.

5. Không gian trong tủ điện

DOE Zero Energy Ready Home dùng cách tiếp cận rất thực tế: ghi tuyến conduit tới panel và chừa không gian cho mạch PV tương lai. Đây là tham khảo quốc tế chứ không phải quy định mặc định tại Việt Nam, nhưng rất hữu ích khi thiết kế nhà mới.

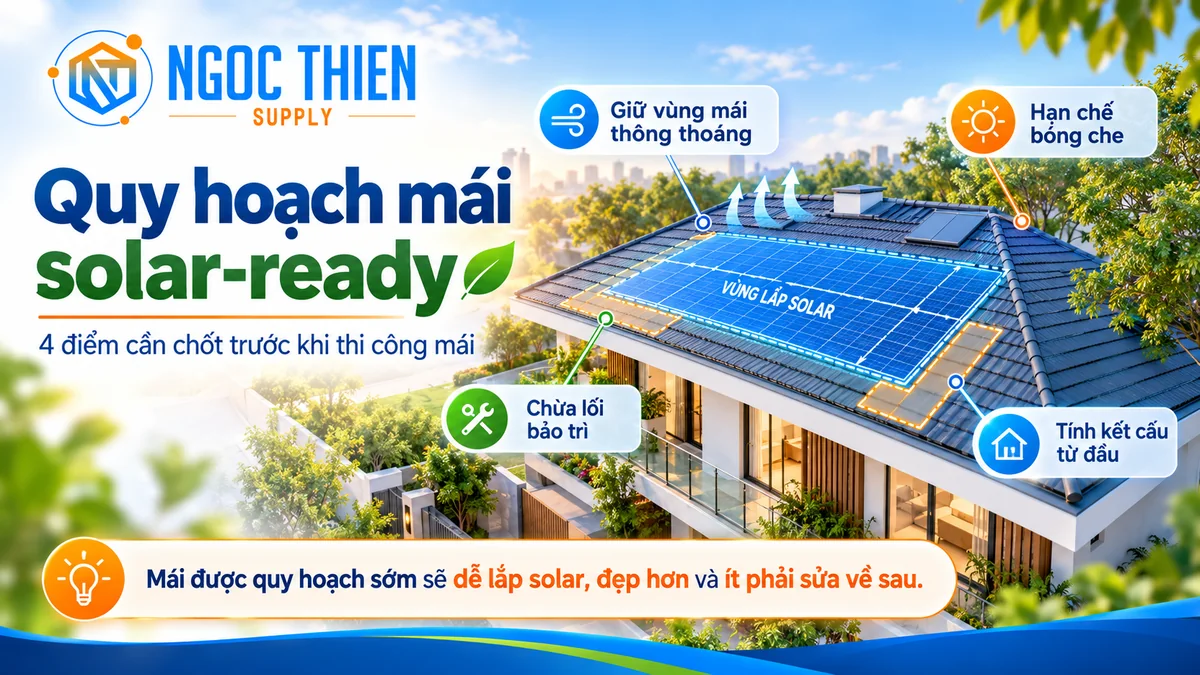

Quy hoạch mái thế nào để vừa đẹp vừa dễ lắp solar?

Thiết kế mái solar-ready không có nghĩa phải hy sinh kiến trúc. Mục tiêu là tạo được một hoặc vài vùng mái có hình học sạch, ít vật cản và đủ khoảng tiếp cận để tấm pin trở thành một phần gọn gàng của ngôi nhà.

DOE cho biết PV thường hoạt động tốt trên mái ít bóng che, với hướng và độ nghiêng phù hợp; hướng Nam là tham chiếu phổ biến ở Bắc bán cầu. Tuy vậy, tại Việt Nam không nên ép mọi công trình vào một hướng duy nhất. Mái Đông – Tây vẫn có thể phù hợp nếu mục tiêu là kéo dài thời gian phát điện từ sáng tới chiều và tăng tỷ lệ tự dùng.

Ba nguyên tắc nên giữ:

• ưu tiên vùng mái ít bóng che hiện tại và tương lai;
• gom thiết bị kỹ thuật ra khỏi vùng PV;
• giữ lối bảo trì và đường thoát nước rõ ràng.

Quý khách hàng có thể tham khảo Diện tích lắp điện mặt trời: Cách tính từ 30m2 đến 500m2 để phân biệt diện tích mái tổng và diện tích thực dùng cho PV.

Kết cấu mái phải chuẩn bị những gì?

Tấm pin, rail, clamp và tải gió tạo thêm tác động lên kết cấu mái. Vì vậy, bản vẽ nên ghi đủ thông tin để đơn vị solar không phải “đoán” vị trí xà gồ hoặc khoan thử khi ngôi nhà đã hoàn thiện.

Nên yêu cầu kỹ sư kết cấu:

• xác định vùng mái cho phép đặt PV;
• lưu thông tin xà gồ, rafter hoặc sàn mái;
• kiểm tra tải bổ sung và tải gió;
• xác định vị trí truyền lực từ rail xuống kết cấu chính;
• lưu bản vẽ hoàn công mái cho chủ nhà.

NREL nhấn mạnh việc ghi roof specifications trên bản vẽ có thể giúp nhà thầu solar hiểu được khả năng hỗ trợ PV của mái và giảm nhu cầu khảo sát lại về sau.

Chống dột cần thiết kế cùng phương án liên kết

Nhà mới là thời điểm tốt nhất để xử lý flashing, chống thấm và điểm xuyên mái cùng đội thi công mái. Nếu chờ tới lúc mái đã hoàn thiện, việc khoan lắp sau này dễ tạo nhiều công đoạn sửa và khó kiểm soát hơn.

DOE Building Science lưu ý penetration là một trong những vị trí dễ xảy ra xâm nhập nước và cần được sealing/flashing tích hợp với hệ chống thấm mái.

• Mái tôn: xác định loại tôn và xà gồ để chọn clamp/vít phù hợp; ưu tiên giải pháp giảm điểm xuyên nếu hệ mái cho phép.
• Mái ngói: biết trước vị trí rafter giúp chọn hook đúng điểm chịu lực và giảm tháo ngói.
• Mái bê tông: có thể chuẩn bị vùng anchor hoặc plinth cùng chi tiết chống thấm trước khi hoàn thiện màng mái.

Không nên coi keo trám là giải pháp duy nhất cho mọi điểm xuyên. Phương án liên kết phải đồng bộ với cấu tạo mái và hướng dẫn của hệ mounting.

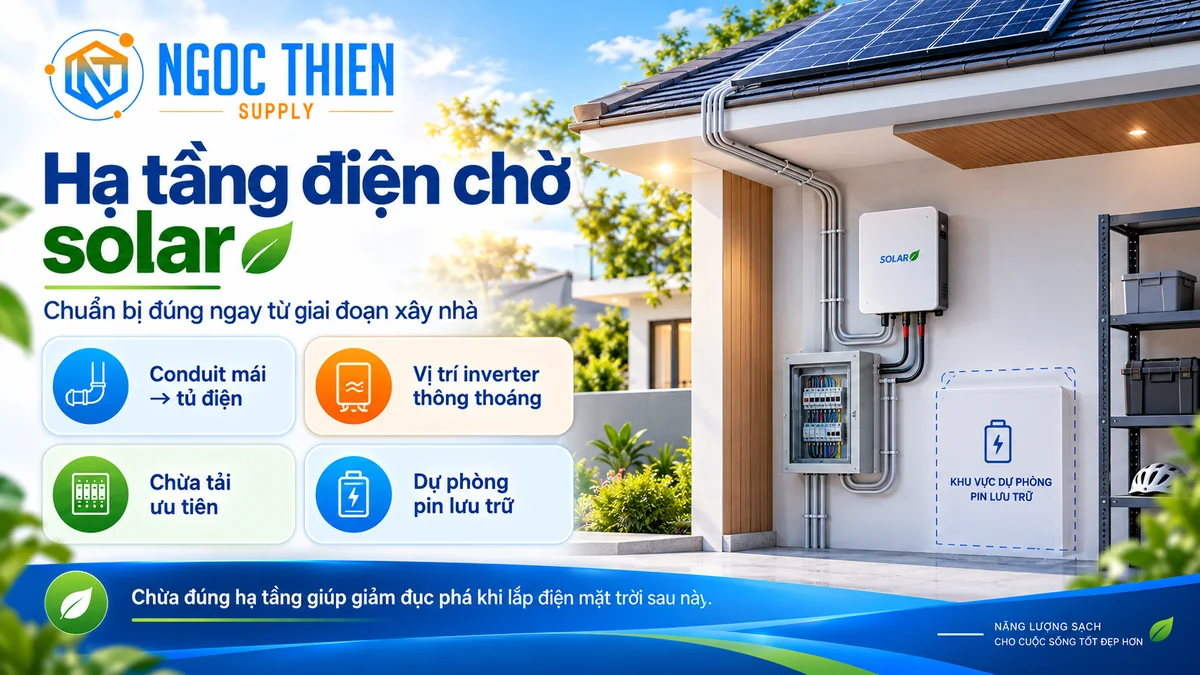

Hạ tầng điện nên chừa sẵn những gì?

Ngay cả khi chưa lắp solar trong năm đầu, chừa hạ tầng lúc xây nhà thường dễ hơn rất nhiều so với đi lại dây sau khi trần, tường và tủ điện đã hoàn thiện. Đây là phần tạo ra giá trị rõ nhất của thiết kế solar-ready.

Conduit từ mái tới inverter

NREL khuyến nghị công trình solar-ready có tuyến conduit từ mái về khu inverter/panel. Kích thước thực tế phải được kỹ sư điện tính theo số string, tiết diện cáp và yêu cầu tiêu chuẩn; không nên áp một kích thước cố định cho mọi nhà.

Tuyến ống nên ngắn, ít góc gấp, dễ kéo cáp và có sơ đồ hoàn công. Nếu dự kiến dùng CT, meter hoặc communication, cần chừa tuyến phù hợp ngay từ đầu.

Vị trí inverter

Nên có khoảng tường hoặc phòng kỹ thuật đáp ứng clearance của nhà sản xuất, thông thoáng và dễ thao tác. Tránh nơi nóng kín, dễ ngập hoặc mưa tạt trực tiếp.

Tủ điện và tải ưu tiên

Nếu có khả năng nâng lên hybrid, nên cân nhắc một tủ tải ưu tiên riêng cho đèn thiết yếu, Wi-Fi, camera, tủ lạnh, cửa cuốn hoặc các ổ cắm cần duy trì khi mất điện.

Chừa vị trí breaker, meter/CT và SPD cũng giúp tủ điện gọn hơn. Khi chọn MCB/MCCB sau này, cần dựa trên dòng AC cực đại của đúng inverter và khả năng tải cáp. Xem thêm Chọn MCB MCCB cho solar theo công suất inverter.

Nên chọn on-grid, hybrid hay chỉ làm solar-ready?

Kiến trúc hệ thống ảnh hưởng trực tiếp tới tủ điện và không gian thiết bị. Tuy nhiên, nhà mới không nhất thiết phải mua battery ngay; điều quan trọng là không tự khóa mất khả năng nâng cấp trong tương lai.

On-grid

Phù hợp khi Quý khách hàng ưu tiên giảm tiền điện ban ngày và không yêu cầu backup nhiều. Hệ đơn giản hơn vì không cần pin lưu trữ.

Hybrid

Phù hợp khi cần duy trì tải ưu tiên lúc mất điện hoặc muốn dùng điện solar dư vào buổi tối. Tham khảo Hệ thống điện mặt trời hòa lưới có lưu trữ Hybrid để hiểu luồng năng lượng giữa PV, inverter, pin và tải.

Solar-ready/hybrid-ready

Nếu ngân sách hiện tại chưa muốn đầu tư thiết bị, vẫn có thể chuẩn bị mái, conduit, panel, tủ tải ưu tiên và vị trí battery. Khi nhu cầu rõ hơn, việc nâng cấp sẽ ít can thiệp kiến trúc.

Có nên chừa chỗ cho pin lưu trữ và EV charger?

Ngôi nhà có thể dùng trong vài chục năm, trong khi nhu cầu năng lượng thay đổi nhanh. Vì vậy, chừa không gian và đường điện hợp lý thường có giá trị hơn việc mua thiết bị quá sớm.

Nếu dự kiến dùng battery, nên chừa:

• vị trí đủ chắc chắn và dễ tiếp cận;
• tuyến cáp ngắn tới inverter/tủ điện;
• điều kiện nhiệt độ và thông gió phù hợp manual;
• lối vận chuyển khi cần thay thế;
• vị trí không dễ ngập và không cản sinh hoạt.

Với EV charger, nên trao đổi sớm về công suất cấp điện của nhà, vị trí chỗ đậu xe và khả năng phối hợp với solar để tránh phải thay dây nguồn hoặc tủ điện lớn về sau.

Nhà chưa có hóa đơn điện thì tính công suất solar bằng cách nào?

Nhà mới chưa có lịch sử tiêu thụ nên chưa thể chọn công suất chỉ từ hóa đơn. Cách hợp lý là lập load schedule dự kiến, sau đó cập nhật lại khi có dữ liệu sử dụng thực tế.

Danh sách nên gồm máy lạnh, bếp điện, bình nước nóng, máy giặt/sấy, bơm, hồ bơi, thang máy, EV charger và các tải cần backup. Từ đó có thể ước tính phụ tải ban ngày và mức dự phòng cần thiết.

Không nên lấp đầy mái chỉ vì còn diện tích. Công suất PV cuối cùng nên cân bằng với nhu cầu tự dùng, quy định đấu nối, ngân sách và kế hoạch lưu trữ.

Ba mức chuẩn bị cho nhà mới

Quý khách hàng có thể chia kế hoạch thành ba mức để kiểm soát ngân sách nhưng vẫn bảo vệ khả năng mở rộng.

Mức chuẩn bị	Làm gì ngay	Phù hợp khi
Lắp solar ngay	Hoàn thiện PV, inverter, bảo vệ và monitoring	Nhu cầu điện tương đối rõ
Solar-ready	Chuẩn bị mái, kết cấu, conduit và panel	Muốn lắp PV sau nhưng không muốn cải tạo lớn
Hybrid-ready	Solar-ready + không gian pin + tải ưu tiên	Có khả năng cần backup/lưu trữ sau này

Dù chọn mức nào, Quý khách hàng nên lưu bản vẽ, ảnh conduit và thông tin kết cấu để người thi công tương lai biết chính xác hạ tầng đã được chuẩn bị.

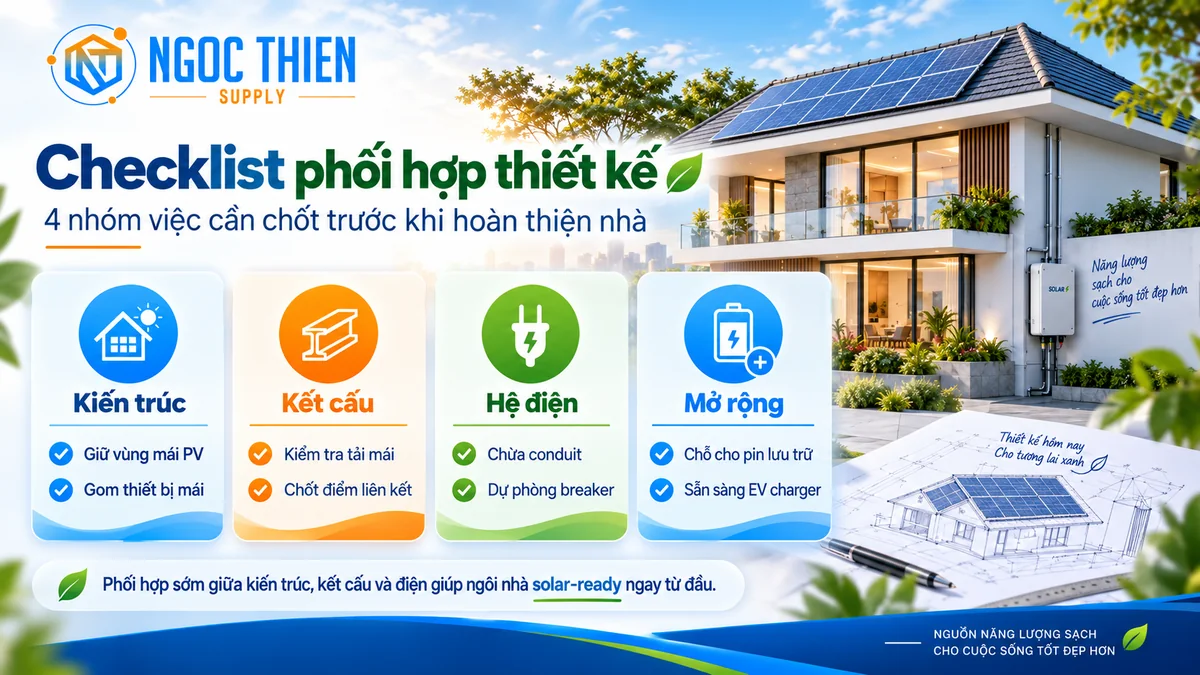

Checklist phối hợp trước khi hoàn thiện nhà

Phần dưới đây có thể gửi trực tiếp cho kiến trúc sư, kỹ sư kết cấu, kỹ sư điện và đơn vị solar. Mục tiêu là chốt những chi tiết khó thay đổi trước khi đóng trần và hoàn thiện mái.

Những lỗi thường khiến nhà mới vẫn phải đục phá

Một công trình có thể được gọi là “đã chừa solar” nhưng vẫn phải sửa nhiều nếu các bộ môn không phối hợp. Các lỗi dưới đây đặc biệt phổ biến.

1. Chừa conduit nhưng không đánh dấu đầu ống hoặc tuyến có quá nhiều bend.
2. Dành vùng mái cho PV nhưng sau đó đặt bồn nước vào giữa.
3. Không lưu bản vẽ xà gồ nên đội solar phải dò kết cấu.
4. Tủ điện hết chỗ cho breaker, meter hoặc SPD.
5. Vị trí inverter quá nóng, quá kín hoặc khó bảo trì.
6. Không chuẩn bị tủ tải ưu tiên nhưng sau này muốn nâng lên hybrid.
7. Điểm xuyên mái chỉ xử lý bằng keo, không theo hệ flashing/chống thấm.
8. Không tính bóng che từ cây hoặc công trình lân cận trong tương lai.

Có cần tính Rapid Shutdown từ giai đoạn thiết kế không?

Rapid Shutdown là giải pháp an toàn quan trọng trong một số tiêu chuẩn và thị trường, nhưng phạm vi áp dụng phụ thuộc quy chuẩn, hồ sơ PCCC và thiết bị cụ thể. Với nhà mới, điều quan trọng là bố trí dây DC, thiết bị và đường tiếp cận sao cho không cản trở khả năng triển khai các giải pháp an toàn phù hợp sau này.

Tấm pin vẫn có thể phát điện khi có ánh sáng, nên chỉ cắt nguồn AC chưa chắc đã làm phần DC trên mái mất điện. Quý khách hàng có thể xem Rapid Shutdown điện mặt trời: Nguyên lý hoạt động để hiểu thêm trước khi chốt thiết kế.

Hồ sơ solar-ready nên bàn giao cho chủ nhà

Hạ tầng chờ chỉ hữu ích khi thông tin đi cùng công trình. Sau vài năm, chủ nhà hoặc đơn vị thi công mới có thể không biết conduit hay kết cấu nằm ở đâu nếu không có hồ sơ.

Nên lưu:

• mặt bằng mái và vùng solar-ready;
• bản vẽ xà gồ/rafter;
• thông tin tải trọng liên quan;
• sơ đồ conduit và ảnh trước khi đóng trần;
• vị trí inverter/battery;
• sơ đồ tủ điện và vị trí dự phòng;
• thông tin tiếp địa;
• danh sách vật cản có thể gây bóng che.

Kết luận

Điện mặt trời cho nhà mới xây đạt hiệu quả tốt nhất khi được đưa vào thiết kế trước lúc mái, tủ điện và đường ống bị cố định. Quý khách hàng không nhất thiết phải lắp solar ngay, nhưng nên giữ vùng mái ít bóng che, tính trước kết cấu và chống dột, chừa conduit, vị trí inverter, không gian tủ điện và khả năng nâng cấp hybrid.

Cách tiếp cận solar-ready giúp giảm nguy cơ phải mở trần, đục tường hoặc di dời thiết bị về sau. Quan trọng hơn, bản vẽ và ảnh hoàn công giúp đơn vị solar tương lai biết chính xác tải trọng, tuyến dây và điểm liên kết đã được chuẩn bị.

Nếu Quý khách hàng đang thiết kế hoặc chuẩn bị thi công mái, Ngọc Thiên có thể phối hợp rà soát bản vẽ kiến trúc – kết cấu – MEP và đề xuất phương án solar-ready phù hợp. Liên hệ 02877798999 hoặc truy cập ntes.vn để được hỗ trợ.

Câu hỏi thường gặp

Phần FAQ dưới đây giải đáp các câu hỏi thường gặp khi Quý khách hàng muốn chuẩn bị solar ngay trong một ngôi nhà đang thiết kế hoặc thi công.
