Lắp điện mặt trời mái ngói hoàn toàn khả thi nếu hệ khung được liên kết đúng vào kết cấu chịu lực bên dưới, viên ngói không phải chịu tải từ giàn pin và các điểm có nguy cơ nước xâm nhập được xử lý đúng theo cấu tạo mái. Điều quan trọng không phải chỉ là “lắp được bao nhiêu tấm”, mà là phương án thi công có giữ được trạng thái kín nước, độ bền và khả năng thoát nước vốn có của mái hay không.
Đối với nhà phố, biệt thự hoặc công trình sử dụng ngói đất nung, ngói bê tông, ngói phẳng hay ngói dạng sóng, giải pháp phổ biến là dùng móc mái chuyên dụng kết hợp thanh ray, trong đó móc được neo vào cấu kiện chịu lực phía dưới thay vì bắt trực tiếp vào viên ngói. Một số hệ phụ kiện còn có flashing hoặc ngói thay thế chuyên dụng để kiểm soát nước tốt hơn.
Lắp điện mặt trời mái ngói có bị dột không?
Câu trả lời ngắn là không nhất thiết bị dột.
Thấm nước thường không xuất phát từ bản thân tấm pin mà từ cách xử lý mái trong quá trình thi công: ngói bị nứt, viên ngói không còn nằm đúng khớp, móc khung tì trực tiếp lên ngói, điểm xuyên lớp mái không được chống nước đúng cách hoặc hệ ray làm cản trở đường thoát nước.
Một phương án tốt nên đáp ứng đồng thời ba yêu cầu:
- Không để viên ngói chịu tải tập trung.
- Không phá vỡ đường thoát nước tự nhiên.
- Không tạo điểm xuyên mái thiếu xử lý chống thấm.
Móc pin không nên lấy viên ngói làm điểm chịu lực
Viên ngói có chức năng chính là che mưa và dẫn nước. Nó không nên trở thành chân đỡ cho giàn pin.
Móc mái cần truyền lực từ thanh ray xuống cấu kiện chịu lực phù hợp bên dưới theo thiết kế của hệ khung.
Nếu phần thân móc bị ép lên mép ngói, khi siết bulông hoặc khi khung chịu tải gió, viên ngói có thể nứt sau một thời gian dù lúc bàn giao vẫn chưa thấy hư hỏng.
Ngói phải được đặt lại đúng khớp sau khi lắp móc
Sau khi lắp roof hook, viên ngói phải trở về đúng vị trí, không bị đội cao bất thường và không tạo khe hở để nước mưa bị gió thổi ngược vào mái.
Tùy hệ phụ kiện và loại ngói, kỹ thuật viên có thể phải sử dụng phụ kiện điều chỉnh chiều cao, flashing hoặc chi tiết thay thế viên ngói.
Điểm xuyên kết cấu phải có phương án chống nước rõ ràng
Cụm từ “không khoan ngói” dễ gây hiểu nhầm.
Nhiều hệ roof hook không cần khoan xuyên viên ngói, nhưng bản thân móc vẫn phải được liên kết cơ học với kết cấu chịu lực bên dưới.
Tùy cấu tạo mái, liên kết này có thể đi qua lớp sàn mái hoặc lớp lót chống nước và do đó cần flashing, sealant hoặc chi tiết chống nước được nhà sản xuất phụ kiện chấp thuận.
Để kiểm tra thêm các yêu cầu về an toàn, kết cấu và thi công, bạn có thể tham khảo bài tiêu chuẩn lắp đặt điện mặt trời trên NTES.
Vì sao mái ngói khó thi công hơn mái tôn?
Mái ngói không phải một bề mặt liền khối.
Hàng trăm viên ngói liên kết với nhau bằng gờ, mép chồng và độ dốc để dẫn nước. Vì vậy, chỉ một viên bị vỡ, kênh hoặc đặt sai vị trí cũng có thể tạo đường nước xuống bên dưới.
Ngoài ra, ngói đất nung và một số dòng ngói bê tông có thể giòn. Việc đứng, tỳ dụng cụ hoặc kéo ray trực tiếp trên mái đều có khả năng tạo nứt chân chim mà mắt thường khó phát hiện ngay.
Phía dưới lớp ngói cũng không giống nhau giữa các công trình. Có mái dùng hệ mè – cầu phong – vì kèo; có mái đặt ngói trên kết cấu bê tông; có mái đã cải tạo nhiều lần.
Vì vậy, phương án lắp điện mặt trời mái ngói phải bắt đầu từ khảo sát thực tế, thay vì áp dụng một bộ móc và khoảng cách chân giống nhau cho mọi nhà.
Nếu bạn muốn đối chiếu sự khác nhau về phương pháp cố định hệ khung, có thể xem thêm cách lắp đặt tấm pin năng lượng mặt trời trên mái tôn để thấy rõ vì sao mái ngói cần kiểm soát riêng phần móc, viên ngói và chống thấm.
Đây cũng là lý do trước khi báo giá chính xác, kỹ thuật viên cần kiểm tra:
- Loại ngói.
- Tuổi mái.
- Tình trạng chống thấm.
- Khoảng cách kết cấu chịu lực.
- Diện tích khả dụng.
- Vị trí mái giao nhau.
- Các khu vực thoát nước.
Phương án lắp điện mặt trời mái ngói hạn chế vỡ ngói

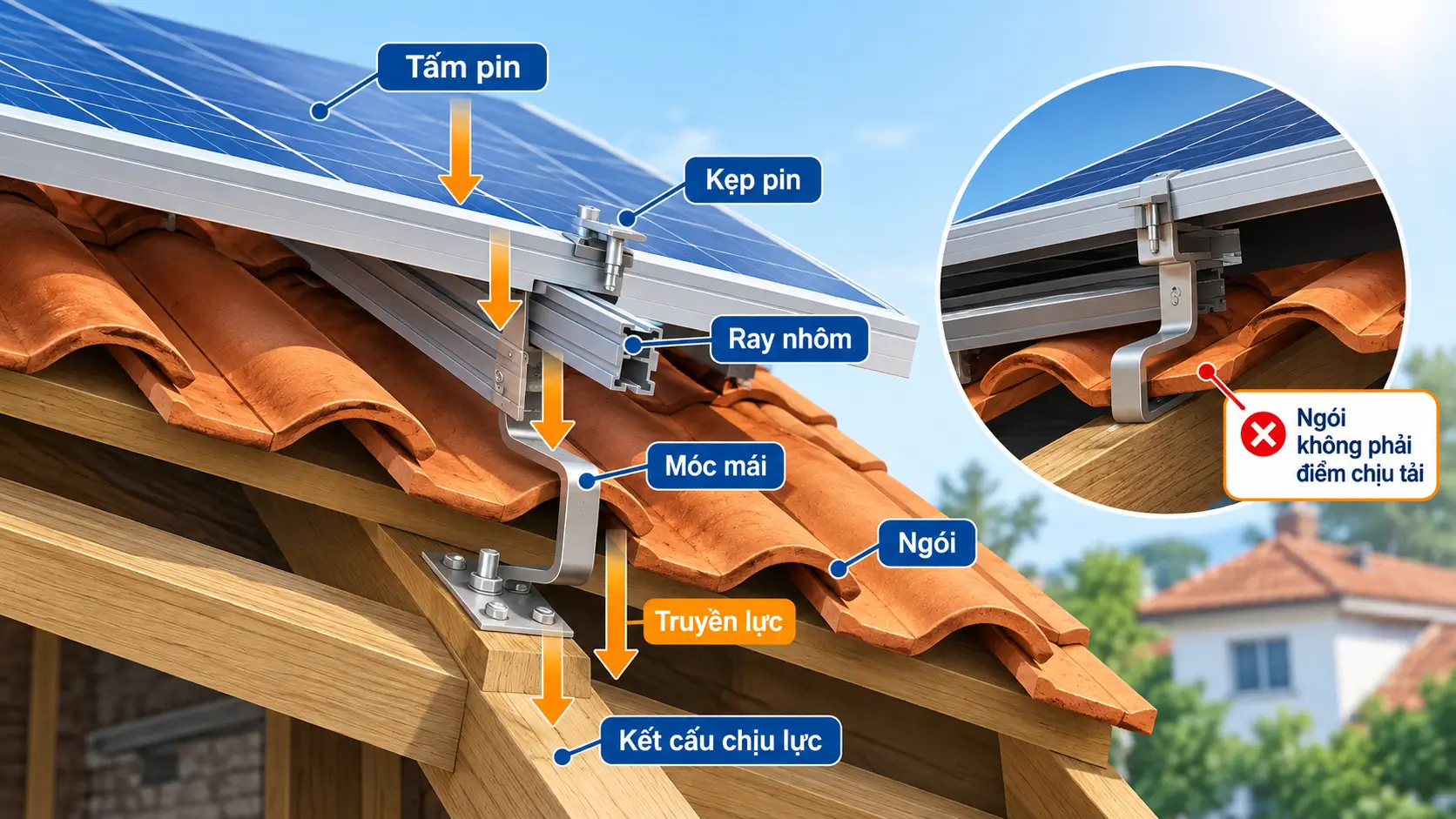

Mục tiêu của hệ khung là tạo một đường truyền lực rõ ràng: Tấm pin → kẹp pin → thanh ray → móc mái → kết cấu chịu lực của công trình. Viên ngói chỉ tiếp tục làm nhiệm vụ che mưa, không phải chịu trọng lượng của giàn pin.

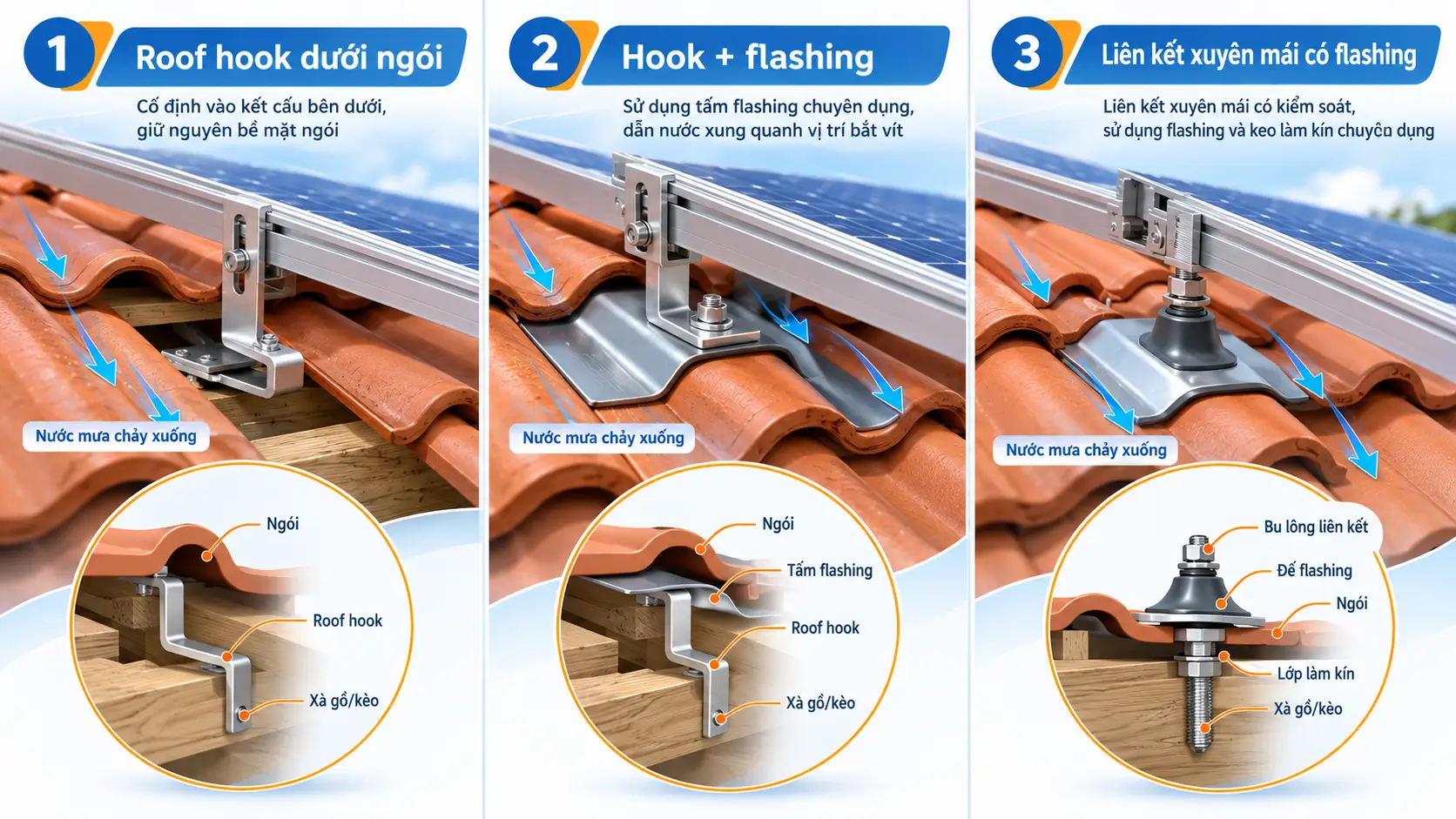

Phương án 1: Roof hook luồn dưới ngói
Đây là phương án phổ biến cho nhiều loại ngói.
Kỹ thuật viên nhấc viên ngói tại vị trí đã thiết kế, cố định roof hook vào cấu kiện chịu lực, sau đó đặt ngói trở lại và gắn thanh ray lên móc.
Ưu điểm là hạn chế khoan xuyên trực tiếp mặt viên ngói. Tuy nhiên, móc phải có khoảng hở phù hợp để không tỳ vào ngói.
Phương án 2: Roof hook kết hợp flashing hoặc ngói thay thế
Với mái có hình dạng ngói phức tạp hoặc vị trí liên kết khó xử lý, có thể dùng flashing hoặc một chi tiết kim loại thay cho viên ngói tại điểm đặt móc.
Giải pháp này giúp kiểm soát điểm liên kết và hướng thoát nước tốt hơn, nhưng phải đúng loại mái và đúng hướng dẫn của nhà sản xuất.
Phương án 3: Liên kết xuyên mái có flashing chuyên dụng
Một số cấu hình đặc biệt sử dụng chân liên kết xuyên qua lớp mái.
Khi đó, chống thấm không thể chỉ dựa vào một lớp keo bơm bên ngoài. Cần có chi tiết flashing, vật liệu làm kín tương thích với mái và trình tự thi công đúng tài liệu của bộ phụ kiện.
| Phương án | Ưu điểm | Điểm cần kiểm soát |
|---|---|---|
| Roof hook dưới ngói | Ít tác động trực tiếp lên mặt ngói | Móc không được tỳ vào mép ngói |
| Hook + flashing/ngói thay thế | Kiểm soát điểm liên kết và dòng nước tốt | Phải đúng profile ngói và hệ phụ kiện |
| Liên kết xuyên mái | Linh hoạt với một số cấu tạo đặc biệt | Bắt buộc có chi tiết chống nước đúng kỹ thuật |
Không nên chọn phương án chỉ vì phụ kiện rẻ hơn.
Với mái ngói, chi phí sửa thấm hoặc thay ngói sau khi đã đặt cả giàn pin lên trên thường cao hơn phần chênh lệch của một hệ khung phù hợp ngay từ đầu.

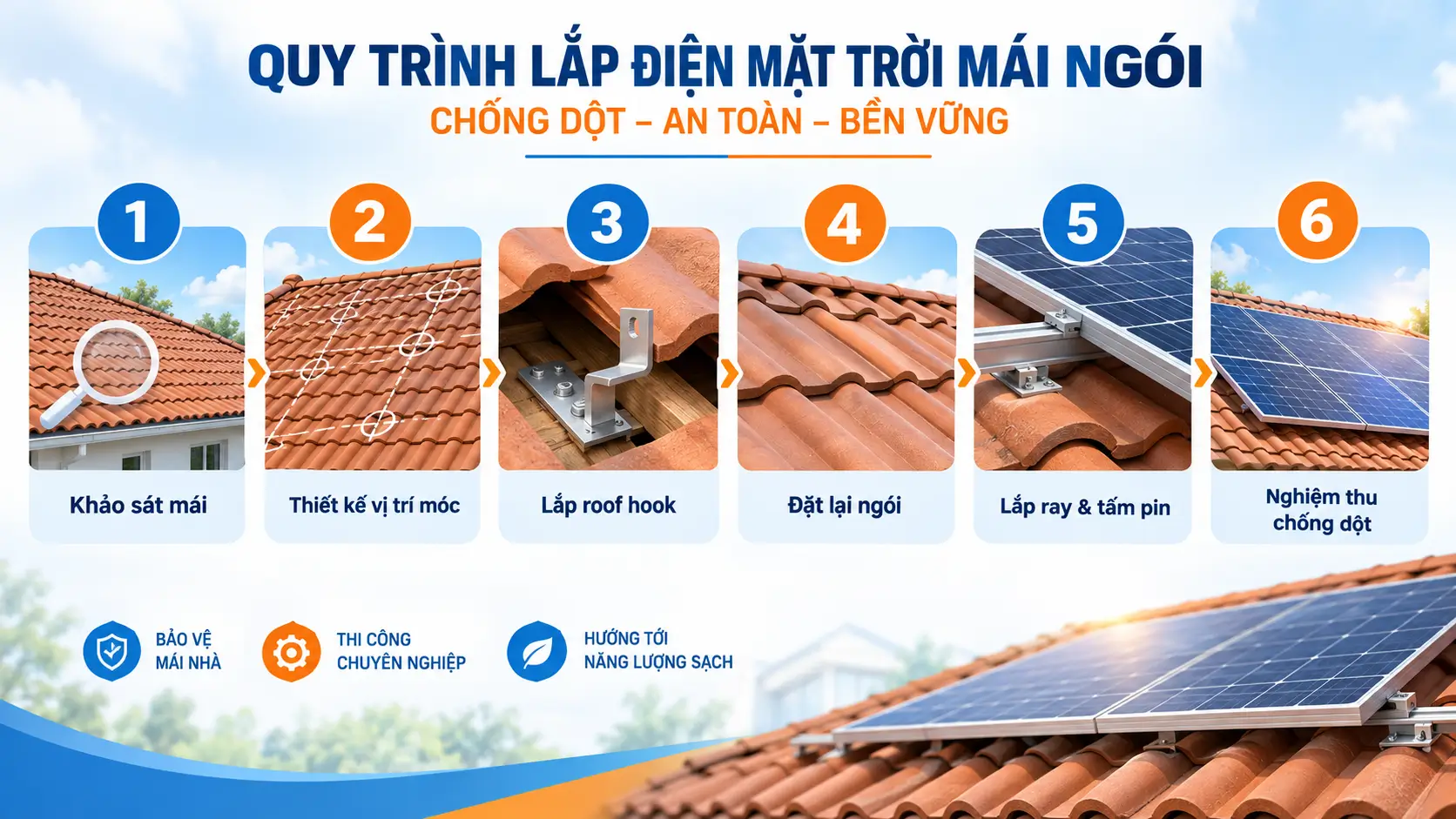

Quy trình lắp điện mặt trời mái ngói chống dột
Một quy trình tốt nên kiểm soát mái từ trước khi đặt chân lên đến sau khi hệ thống đã vận hành. Không nên chỉ nghiệm thu phần điện và bỏ qua hiện trạng mái.
Bước 1: Kiểm tra mái từ cả phía trên và phía dưới
Trước thi công cần xác định viên ngói nứt, xô lệch, khu vực đã từng thấm, lớp chống nước cũ, kết cấu bị võng, mục hoặc ăn mòn.
Nếu mái đã dột trước khi lắp solar, nên xử lý nguyên nhân trước.
Lắp giàn pin lên một mái đang có vấn đề sẽ khiến việc sửa chữa sau này phức tạp hơn nhiều.
Bước 2: Xác định vị trí kết cấu chịu lực và layout tấm pin
Vị trí roof hook phải dựa trên bản vẽ bố trí hệ ray và cấu tạo thực tế của mái.
Khoảng cách móc, loại vít, kích thước ray và số lượng điểm neo phụ thuộc vào tải trọng, kích thước module, địa hình mái và thông số hệ khung.
Không nên “ước lượng bằng mắt” rồi đặt móc ở vị trí thuận tiện nhất cho người thi công.
Bước 3: Bảo vệ ngói trong quá trình thao tác
Kỹ thuật viên cần có lối di chuyển phù hợp, không thả dụng cụ trực tiếp lên ngói, không kéo thanh ray làm xước hoặc va vào mép ngói.
Bước 4: Lắp móc vào kết cấu, không ép tải lên ngói
Sau khi mở vị trí cần thiết, roof hook được neo vào kết cấu chịu lực theo hướng dẫn của nhà sản xuất phụ kiện.
Chiều cao và vị trí móc phải được chỉnh để phần thân móc đi qua vùng ngói mà không tạo lực tì cứng lên viên ngói.
Nếu cấu hình yêu cầu xử lý mép ngói hoặc dùng flashing, thao tác phải đúng với loại ngói thực tế, tránh tự ý mài quá sâu hoặc cắt vào khu vực làm mất khả năng thoát nước.
Bước 5: Đặt lại ngói và kiểm tra khe thoát nước
Sau khi lắp hook, phải kiểm tra viên ngói đã ngồi đúng khớp với các viên xung quanh chưa.
Khu vực rãnh thoát nước, mái giao, máng xối và đường nước mưa không được bị ray hoặc cáp che chắn.
Đây là bước thường bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến nguy cơ dột khi gặp mưa lớn kèm gió.
Bước 6: Lắp ray, module và quản lý cáp
Thanh ray được cân thẳng trước khi đặt tấm pin.
Kẹp module cần lắp đúng vùng kẹp mà nhà sản xuất tấm pin cho phép.
Dây DC không nên nằm lỏng trên bề mặt ngói hoặc chạm khu vực đọng nước.
Với hệ thống áp mái, phần cơ khí và phần điện phải được thiết kế đồng bộ ngay từ đầu.
Ở phần hoàn thiện hệ thống, kỹ thuật viên cũng cần chú ý đến thi công cáp điện DC ngoài trời để dây dẫn không bị võng, cọ xát hoặc nằm tại vùng đọng nước. Đồng thời, hệ thống cần được triển khai thi công tiếp địa điện mặt trời đúng kỹ thuật nhằm tăng mức độ an toàn cho thiết bị và công trình.
Bước 7: Nghiệm thu mái trước khi bàn giao
Ngoài đo điện áp, kiểm tra inverter và giám sát sản lượng, cần nghiệm thu riêng phần mái.
Tối thiểu nên kiểm tra:
- Các viên ngói quanh chân móc.
- Độ phẳng của hàng ngói.
- Vị trí flashing.
- Đường thoát nước.
- Mặt dưới mái tại các vị trí có khả năng thấm.
Nếu điều kiện công trình cho phép, có thể thực hiện thử nước có kiểm soát hoặc kiểm tra sau trận mưa đầu tiên.
7 lỗi dễ khiến mái ngói bị vỡ hoặc thấm nước
- Bắt chân khung trực tiếp vào viên ngói
Đây là lỗi nghiêm trọng vì viên ngói không được thiết kế để chịu tải tập trung từ giàn pin và tải gió. - Móc mái tỳ lên mép ngói
Ngay cả khi ngói chưa vỡ lúc thi công, rung động và tải theo thời gian có thể tạo vết nứt. - Đặt lại ngói bị kênh
Chỉ một khe hở nhỏ giữa hai viên ngói cũng có thể làm nước bị gió đẩy vào bên trong khi mưa lớn. - Dùng keo như giải pháp chống dột duy nhất
Keo có thể là một phần của chi tiết chống nước, nhưng không nên thay thế hoàn toàn flashing hoặc cấu tạo thoát nước được thiết kế đúng. - Không thay viên ngói đã nứt trong lúc thi công
Ngói bị nứt chân chim đôi khi vẫn nhìn như nguyên vẹn.
Sau vài chu kỳ nóng – lạnh và mưa, khe nứt có thể mở rộng. - Đặt rail hoặc cáp chắn rãnh thoát nước
Nước trên mái phải có đường thoát tự nhiên.
Cáp hoặc phụ kiện đặt sai vị trí có thể giữ lá cây, bụi và nước tại một điểm. - Bỏ qua tình trạng mái trước khi lắp
Nếu mái đã xuống cấp, việc che phủ bằng một giàn pin lớn chỉ làm quá trình sửa chữa về sau khó và tốn kém hơn.

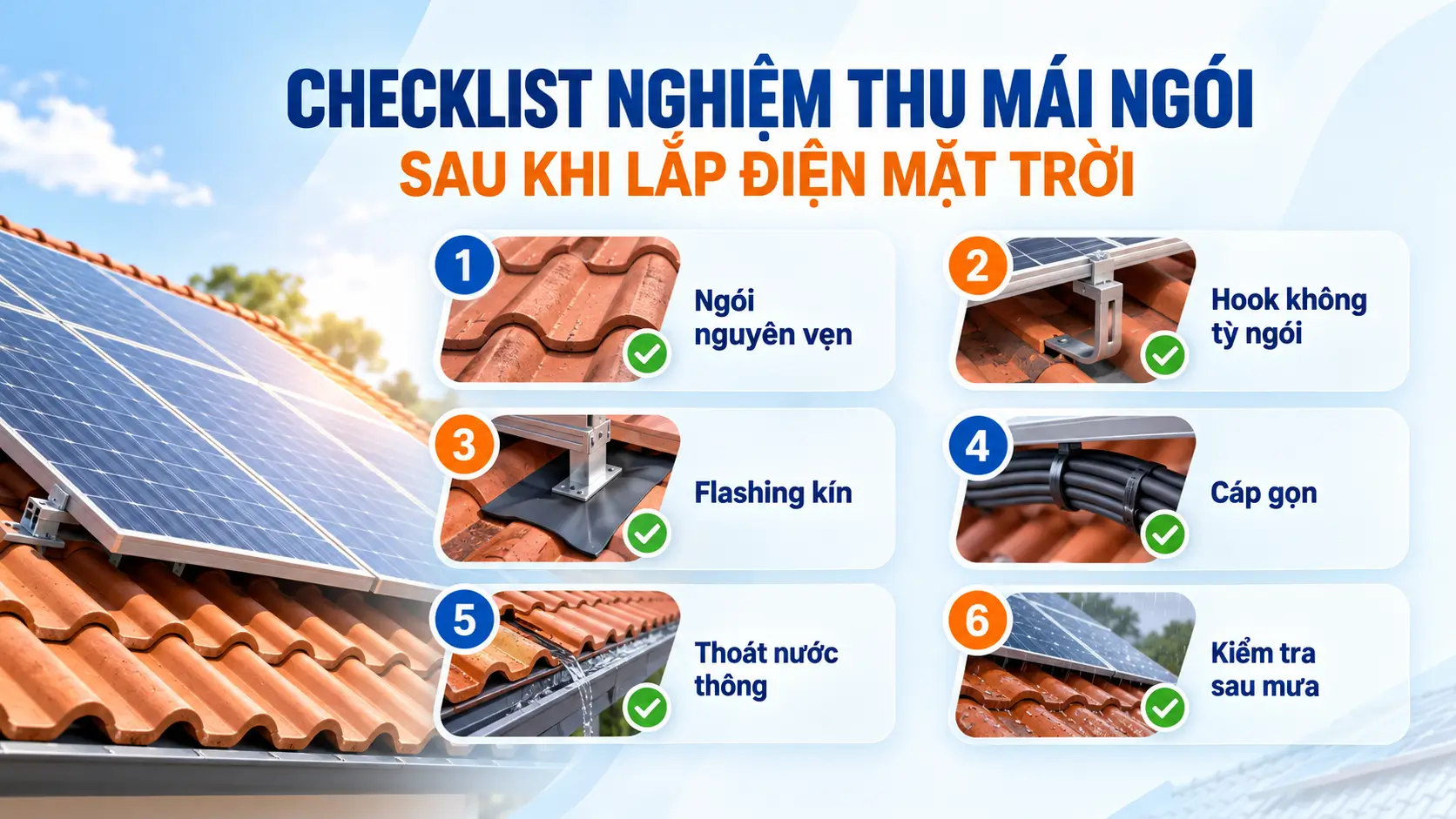

Checklist nghiệm thu chống dột cho chủ nhà
Trước khi ký bàn giao, chủ nhà nên yêu cầu nhà thầu cùng kiểm tra phần mái, không chỉ xem ứng dụng inverter đã phát điện hay chưa.
| Hạng mục | Cần kiểm tra |
|---|---|
| Viên ngói quanh chân móc | Không nứt, vỡ, đội cao bất thường |
| Roof hook | Không tỳ cứng lên ngói |
| Flashing/điểm xuyên mái | Lắp đúng cấu hình, kín nước |
| Thanh ray | Thẳng, ổn định, không cản thoát nước |
| Cáp DC | Được cố định, không nằm trên ngói hoặc vùng đọng nước |
| Máng xối/rãnh mái | Không bị chắn bởi phụ kiện |
| Mặt dưới mái | Không xuất hiện dấu nước mới |
| Hồ sơ | Có ảnh trước/sau thi công và sơ đồ vị trí liên kết |
Nên lưu lại ảnh hiện trạng mái trước khi lắp và sau khi hoàn thành.
Đây là tài liệu rất hữu ích nếu sau này cần bảo trì, thay một viên ngói hoặc kiểm tra vị trí nghi ngờ thấm nước.
Nếu mái nhà của bạn là mái ngói và chưa rõ nên dùng loại hook, flashing hay phương án khung nào, Ngọc Thiên có thể khảo sát hiện trạng trước khi chốt cấu hình. Việc khảo sát giúp tránh tình trạng mua thiết bị xong mới phát hiện mái không phù hợp hoặc phải thay đổi phương án thi công. Hotline 02877798999.
Lắp bao nhiêu tấm pin trên mái ngói là hợp lý?
Không nên tận dụng toàn bộ diện tích chỉ vì mái còn chỗ trống.
Công suất hệ thống cần tính theo nhu cầu sử dụng điện, đặc biệt là lượng điện tiêu thụ ban ngày, đồng thời xét:
- Hướng mái.
- Bóng che.
- Vị trí thoát nước.
- Khả năng chịu tải.
- Lối bảo trì.
- Hình dạng các mặt mái.
Với mái ngói nhiều mặt dốc, đôi khi việc bỏ một vùng mái khó thi công lại tốt hơn cố nhồi thêm một hoặc hai tấm pin.
Cách bố trí hợp lý còn giúp giữ lối tiếp cận để bảo trì mái, vệ sinh module và xử lý sự cố.
Nếu chưa xác định được quy mô hệ thống phù hợp, bạn có thể tham khảo hướng dẫn cách tính công suất tấm pin năng lượng mặt trời để ước tính công suất theo nhu cầu sử dụng điện thay vì chỉ dựa vào diện tích mái.
Những mái ngói nào nên sửa trước khi lắp solar?
Không phải mái nào cũng nên thi công ngay.
Nếu xuất hiện một trong các dấu hiệu dưới đây, nên xử lý mái trước rồi mới thiết kế giàn pin:
- Nhiều viên ngói đã nứt, giòn hoặc trượt khỏi vị trí.
- Mái có vết thấm cũ nhưng chưa xác định nguyên nhân.
- Vì kèo, xà gồ hoặc cấu kiện bên dưới bị võng, mục, rỉ sét.
- Lớp chống thấm đã hư hỏng hoặc sắp đến thời điểm cải tạo.
- Công trình dự kiến thay mái trong vài năm tới.
Một hệ điện mặt trời thường được kỳ vọng vận hành trong thời gian dài.
Vì vậy, lắp lên một mái sắp phải sửa sẽ tạo thêm chi phí tháo dỡ và lắp lại hệ thống.
Chi phí lắp điện mặt trời mái ngói phụ thuộc vào những gì?
Không nên đưa một mức giá chung chỉ dựa trên số kWp vì chi phí phần cơ khí của mái ngói thay đổi nhiều theo hiện trạng công trình.
Các yếu tố ảnh hưởng gồm:
- Loại ngói.
- Độ dốc mái.
- Chiều cao công trình.
- Vị trí kết cấu chịu lực.
- Số lượng hook.
- Loại flashing.
- Lối tiếp cận.
- Yêu cầu giàn giáo.
- Mức độ gia cố.
- Việc mái có cần sửa trước hay không.
Trong nhiều trường hợp, thi công mái ngói tốn công hơn mái tôn do phải tháo – đặt lại từng vị trí ngói và kiểm soát chống nước kỹ hơn.
Báo giá chính xác nên được lập sau khi khảo sát thay vì chỉ dựa trên ảnh chụp từ xa.
Nên chọn đơn vị thi công điện mặt trời mái ngói như thế nào?
Một nhà thầu phù hợp không chỉ cần biết đấu nối inverter.
Với mái ngói, đội thi công còn phải hiểu cấu tạo mái, vị trí truyền lực, phụ kiện roof hook, chống nước và cách thao tác để hạn chế làm vỡ ngói.
Trước khi ký hợp đồng, nên hỏi rõ:
- Nhà thầu dùng loại hook nào?
- Móc liên kết vào đâu?
- Phương án xử lý khi ngói phải chỉnh sửa?
- Cách chống nước tại điểm xuyên mái?
- Quy trình nghiệm thu sau khi hoàn thành?
- Có chụp lại hiện trạng trước và sau thi công không?
Nếu đang tìm đội ngũ triển khai tại khu vực miền Trung, bạn có thể tham khảo thêm tiêu chí lựa chọn đơn vị lắp đặt điện mặt trời uy tín tại miền Trung trước khi quyết định nhà thầu.
Câu hỏi thường gặp về lắp điện mặt trời mái ngói
Không phải mọi hệ đều cần khoan xuyên viên ngói.
Nhiều hệ sử dụng roof hook luồn dưới ngói và neo vào kết cấu bên dưới. Tuy nhiên, việc liên kết với kết cấu mái vẫn cần được xử lý đúng kỹ thuật, đặc biệt tại các lớp chống nước.
Không nên dùng viên ngói làm điểm chịu lực chính.
Móc cần truyền tải xuống kết cấu chịu lực phù hợp theo thiết kế của hệ khung.
Viên ngói bị nứt hoặc vỡ nên được thay trước khi tiếp tục lắp hệ thống.
Không nên che khuyết điểm bằng tấm pin rồi bàn giao.
Có thể, nếu khảo sát cho thấy ngói, lớp chống nước và kết cấu chịu lực còn tốt.
Nếu mái đang thấm hoặc đã xuống cấp, nên sửa trước.
Không nên tự thi công nếu không có kinh nghiệm làm việc trên cao, xử lý kết cấu mái và hệ điện DC.
Sai sót có thể gây rơi ngã, hư mái hoặc sự cố điện.
Nên kiểm tra sau trận mưa lớn đầu tiên và kết hợp kiểm tra mái trong các đợt bảo trì định kỳ.
Khu vực quanh chân móc, rãnh thoát nước và dây cáp là những vị trí cần chú ý.
Không nên coi silicone là giải pháp duy nhất.
Phương án chống nước phải dựa trên cấu tạo mái, flashing và hướng dẫn của hệ phụ kiện; sealant chỉ là một thành phần khi nhà sản xuất yêu cầu.
Kết luận
Lắp điện mặt trời mái ngói an toàn không nằm ở việc cố gắng “không đụng đến mái”, mà ở việc kiểm soát đúng đường truyền lực và đường thoát nước.
Hệ khung phải neo vào kết cấu chịu lực, roof hook không tỳ lên viên ngói, các vị trí liên kết phải có giải pháp chống nước phù hợp và toàn bộ mái cần được nghiệm thu sau thi công.
Nếu mái nhà đang sử dụng ngói đất nung, ngói bê tông hoặc mái biệt thự nhiều mặt dốc, nên khảo sát trực tiếp trước khi chốt số lượng tấm và loại phụ kiện.
Điều này giúp giảm rủi ro phát sinh, giữ được thẩm mỹ mái và tránh phải tháo giàn pin để sửa dột về sau.
