Nhiều chủ đầu tư nhà xưởng và hộ gia đình khi triển khai hệ thống điện mặt trời thường đối mặt với bài toán kiểm soát dòng điện phát ngược lên lưới quốc gia. Việc lắp đặt giải pháp smart meter deye bám tải zero-export trở thành tiêu chuẩn bắt buộc nhằm tuân thủ quy định kỹ thuật ngành điện và tối ưu hóa lượng điện tiêu thụ nội bộ tại công trình.
Vấn đề là nếu dòng công suất đẩy ngược không được phát hiện và điều chỉnh kịp thời trong thời gian thực, biến tần có thể bị ngắt ngẫu nhiên hoặc chịu các án phạt an toàn lưới. Sự kết hợp giữa thiết bị đo đếm thông minh smart meter deye bám tải zero-export và thuật toán điều khiển của biến tần Deye Hybrid bám tải giúp duy trì trạng thái cân bằng năng lượng chuẩn xác giữa nguồn phát và phụ tải tiêu thụ.
Bài viết này chia sẻ chi tiết nguyên lý hoạt động, sơ đồ đấu nối kỹ thuật, quy trình cấu hình cài đặt và kinh nghiệm thực tế giúp bạn ứng dụng giải pháp smart meter deye bám tải zero-export an toàn, bền vững cho mọi dự án năng lượng sạch.
1. Nguyên lý vận hành giải pháp smart meter deye bám tải zero-export
Trong hạ tầng điện mặt trời hiện đại, thuật ngữ Zero-Export đại diện cho giải pháp kỹ thuật ngăn chặn hoàn toàn dòng điện xoay chiều AC từ dàn pin phát ngược ra lưới hạ thế của EVN. Khi áp dụng hệ thống smart meter deye bám tải zero-export, toàn bộ sản lượng điện sinh ra từ các tấm pin mặt trời sẽ ưu tiên cung cấp cho phụ tải đang hoạt động hoặc nạp vào hệ thống pin lưu trữ Lithium.
Việc thấu hiểu nguyên lý vận hành cốt lõi giúp các kỹ sư và chủ đầu tư dễ dàng làm chủ công nghệ bám tải, hạn chế các rủi ro vận hành không mong muốn. Dưới đây là phân tích chi tiết từng cơ chế đo đếm, thuật toán điều khiển và khả năng đáp ứng công suất của hệ thống smart meter deye bám tải zero-export trong thực tế.
1.1 Cơ chế đo đếm dòng công suất ngược thời gian thực
Trái tim của hệ thống kiểm soát chống phát ngược chính là các cảm biến biến dòng CT (Current Transformer) kết hợp cùng thiết bị đo đếm điện năng thông minh. Mô-đun smart meter deye bám tải zero-export được đấu nối trực tiếp tại điểm đấu nối chung (Point of Common Coupling – PCC), ngay sau aptomat tổng của công trình. Cảm biến CT liên tục lấy mẫu cường độ dòng điện và góc lệch pha với tần số hàng nghìn lần mỗi giây.
Dữ liệu đo đếm điện áp, dòng điện và chiều công suất được mã hóa theo chuẩn giao thức truyền thông RS485 Modbus RTU từ thiết bị smart meter deye bám tải zero-export. Tín hiệu này truyền về cổng giao tiếp Meter/CT trên biến tần Deye với tốc độ truy xuất cực nhanh. Nhờ đó, mạch điều khiển trung tâm của inverter nhận biết tức thì mọi biến động dù là nhỏ nhất của phụ tải tiêu thụ.
1.2 Thuật toán điều chỉnh công suất phát của biến tần Deye Hybrid bám tải
Khi phụ tải trong nhà giảm đột ngột (ví dụ như tắt hệ thống điều hòa hoặc máy móc sản xuất), công suất phát ra từ giàn pin mặt trời sẽ vượt quá nhu cầu tiêu thụ tại chỗ. Nếu không có giải pháp smart meter deye bám tải zero-export, lượng điện thừa này sẽ tràn qua đồng hồ điện lực ra lưới ngoài. Ứng dụng công nghệ biến tần Deye Hybrid bám tải sẽ giải quyết triệt để rủi ro này.
Ngay khi tín hiệu RS485 từ smart meter deye bám tải zero-export báo có dòng công suất đẩy ra lưới, bộ vi xử lý DSP bên trong inverter Deye lập tức can thiệp vào mạch điều chế độ rộng xung PWM của bộ chuyển đổi DC-AC. Hệ thống điều chỉnh điểm làm việc của mạch theo dõi điểm công suất đại cực MPPT, dịch chuyển điện áp làm việc Vmp rời khỏi điểm cực đại để giảm sản lượng phát của dàn pin. Thời gian phản hồi từ lúc phát hiện dòng ngược đến khi cân bằng công suất chỉ kéo dài từ vài chục đến vài trăm miligiây.
1.3 Sự khác biệt giữa bám tải 1 pha và bám tải độc lập 3 pha
Đối với hệ thống điện 1 pha gia đình, việc bám tải tương đối đơn giản vì chỉ có một dây pha L và một dây trung tính N. Tuy nhiên, đối với các nhà máy, trang trại hoặc tòa nhà thương mại sử dụng lưới điện 3 pha 380V, hiện tượng lệch pha giữa các pha L1, L2, L3 diễn ra rất phổ biến. Phụ tải trên pha L1 có thể đang tiêu thụ 10kW trong khi pha L2 chỉ dùng 2kW và pha L3 dùng 5kW.
Thiết bị meter đo đếm 3 pha deye chuyên dụng trong hệ thống smart meter deye bám tải zero-export (như CHINT DTSU666 hoặc Eastron SDM630) được thiết kế để đo đếm độc lập giá trị công suất trên từng pha riêng biệt. Biến tần Deye 3 pha hỗ trợ tính năng Unbalanced Output (Phát dòng lệch pha), cho phép điều chỉnh công suất ngõ ra AC của từng pha đúng bằng công suất tiêu thụ thực tế của pha đó. Điều này đảm bảo tuyệt đối không có bất kỳ pha nào bị đẩy điện ngược lên lưới.
Thiết bị đo đếm Smart Meter Deye 3 pha chuyên dụng phục vụ kiểm soát công suất bám tải Zero-Export.
2. Phân tích thiết kế zero export solar chuẩn kỹ thuật ngành điện
Một phương án thiết kế zero export solar đạt chuẩn không chỉ dừng lại ở việc kết nối thiết bị mà phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện khắt khe như IEC 62116 về bảo vệ chống đảo lưới (Anti-Islanding) và tiêu chuẩn quản lý chất lượng sóng hài ISO 9001. Việc tích hợp cấu hình smart meter deye bám tải zero-export trên bản vẽ kỹ thuật đóng vai trò quyết định độ tin cậy của toàn bộ dự án.
Trước khi tiến hành thi công lắp đặt thực tế, việc phân tích chi tiết sơ đồ nguyên lý, lựa chọn vị trí đặt biến dòng CT và tính toán thông số kỹ thuật của thiết bị đo đếm là bước bắt buộc. Những phân tích kỹ thuật dưới đây sẽ cung cấp góc nhìn toàn diện giúp bạn tối ưu hóa giải pháp smart meter deye bám tải zero-export cho công trình.
2.1 Lựa chọn vị trí lắp đặt biến dòng CT trong tủ điện tổng (MSB)
Vị trí kẹp cảm biến biến dòng CT của smart meter deye bám tải zero-export phải đảm bảo nằm ở đoạn cáp chính trước tất cả các phụ tải trong công trình và nằm sau đồng hồ đo đếm của EVN. Nếu kẹp sai vị trí (chẳng hạn kẹp ở nhánh phụ tải riêng lẻ hoặc kẹp phía sau điểm hòa lưới của inverter), thiết bị sẽ đo đếm sai lệch dẫn đến hiện tượng bám tải không chính xác hoặc báo lỗi truyền thông.
Kỹ sư thiết kế phải chú ý chiều mũi tên P1 -> P2 (hoặc K -> L) trên thân cảm biến CT kết nối với smart meter deye bám tải zero-export. Mũi tên này bắt buộc phải hướng từ nguồn lưới EVN đi vào tải tiêu thụ. Nếu lắp ngược chiều CT, bộ điều khiển bám tải sẽ hiểu nhầm dòng tiêu thụ thành dòng phát ngược, khiến inverter giảm phát về 0W ngay cả khi phụ tải đang cần rất nhiều điện năng.
2.2 Sơ đồ nguyên lý kết nối tín hiệu giữa Meter đo đếm 3 pha Deye và Inverter
Tuyến cáp truyền thông RS485 nối giữa thiết bị meter đo đếm 3 pha deye và cổng Meter của biến tần cần sử dụng loại cáp xoắn đôi có lớp lưới bọc kim chống nhiễu (Shielded Twisted Pair – STP). Việc đi chung đường cáp tín hiệu bám tải của smart meter deye bám tải zero-export với các đường cáp động lực AC/DC công suất lớn trong cùng một máng cáp có thể gây ra hiện tượng nhiễu điện từ (EMI), làm mất gói tin truyền thông thời gian thực.
Trong trường hợp khoảng cách giữa tủ điện tổng chứa meter và vị trí treo biến tần vượt quá 50 mét, kỹ sư cần gắn thêm điện trở đấu cuối (Terminating Resistor) 120 Ohm tại hai đầu cổng A và B của giao tiếp smart meter deye bám tải zero-export để triệt tiêu sóng phản xạ đường dây. Nhờ đó, đường truyền dữ liệu bám tải luôn ổn định ở tốc độ Baud rate 9600 bps mà không bị gián đoạn.
2.3 Phân tích thông số kỹ thuật thiết bị đo đếm chuyên dụng
Để giúp bạn hình dung rõ ràng các lựa chọn thiết bị đo đếm phục vụ smart meter deye bám tải zero-export, dưới đây là bảng tổng hợp so sánh hai dòng Smart Meter phổ biến nhất được Deye ủy quyền sử dụng cho hệ thống Zero-Export:
| Tiêu chí kỹ thuật | CHINT DTSU666 (Deye OEM) | Eastron SDM630-Modbus V2 |
|---|---|---|
| Số pha hỗ trợ | 3 Pha 4 Dây (3P4W) / 1 Pha | 3 Pha 4 Dây (3P4W) / 1 Pha |
| Cấp chính xác (Accuracy Class) | Class 1.0 (Điện năng hữu công) | Class 0.5s (Chính xác cao) |
| Dạng kết nối dòng điện | Biến dòng ngoài CT (/5A hoặc /100mA) | Biến dòng ngoài CT hoặc Đo trực tiếp 100A |
| Giao thức truyền thông | RS485 Modbus RTU (Baud rate 9600) | RS485 Modbus RTU (Baud rate 2400-38400) |
| Màn hình hiển thị | LCD hiển thị U, I, P, Q, PF, Hz | LCD có đèn nền hiển thị đa thông số |
| Ứng dụng tối ưu | Hệ thống Hybrid gia đình & nhà xưởng | Dự án công nghiệp đòi hỏi độ chính xác cao |

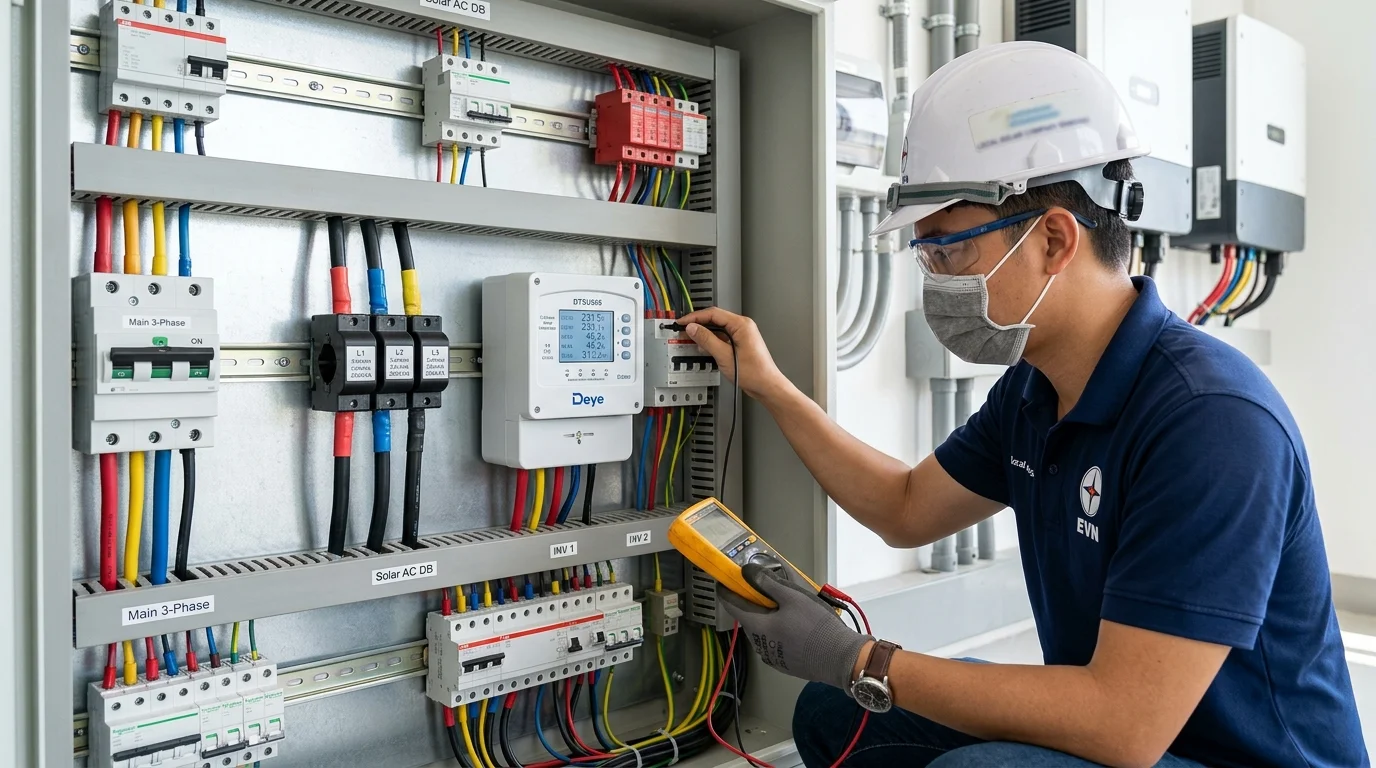

Kỹ sư kiểm tra đo kiểm thông số biến dòng CT và cài đặt kết nối RS485 bám tải trong tủ điện.
3. Hướng dẫn cài đặt cấu hình chống phát ngược lưới deye chi tiết
Sau khi hoàn tất đấu nối phần cứng cơ điện, công đoạn cấu hình phần mềm trên màn hình điều khiển biến tần đóng vai trò quyết định giúp kích hoạt chế độ chống phát ngược lưới deye vận hành mượt mà và an toàn cùng thiết bị đo đếm.
Việc thiết lập chính xác các thông số cài đặt từ menu điều khiển đến phần mềm giám sát từ xa giúp đảm bảo hệ thống phản ứng nhanh nhạy trước các biến động tải. Sau đây là hướng dẫn từng bước chi tiết giúp bạn cấu hình thành công chế độ bám tải cho bộ smart meter deye bám tải zero-export.
3.1 Cấu hình tham số trên màn hình cảm ứng LCD của biến tần Deye
Biến tần Hybrid Deye sở hữu giao diện màn hình cảm ứng điện dung rất trực quan. Để thiết lập tính năng bám tải cho bộ smart meter deye bám tải zero-export, người vận hành thực hiện thao tác theo các bước chi tiết sau:
- Bước 1: Truy cập vào menu chính System Settings trên màn hình LCD, nhập mật khẩu quản trị viên (mặc định là 0000).
- Bước 2: Chọn mục Grid Setting, sau đó di chuyển đến tab Advanced System / Work Mode.
- Bước 3: Tích chọn chế độ Zero Export to CT nếu hệ thống sử dụng cảm biến biến dòng CT kết nối qua bộ smart meter deye bám tải zero-export tại điểm đấu nối tổng.
- Bước 4: Cấu hình thông số Max Sell Power về giá trị 0W. Điều này ra lệnh cho biến tần không được phép xuất bất kỳ Watt điện nào ra ngoài lưới.
- Bước 5: Kiểm tra mục Meter Select và chọn đúng model smart meter deye bám tải zero-export đang sử dụng (như CHINT / Eastron / Deye Meter) để phần mềm nhận diện đúng địa chỉ Modbus (Address 01).
3.2 Thiết lập công suất đẩy ngược an toàn (Zero Export Power Offset)
Một bí quyết kỹ thuật quan trọng trong ứng dụng smart meter deye bám tải zero-export là thiết lập thông số công suất bù trễ (Zero Export Offset Power). Do tính chất phụ tải trong nhà xưởng hay hộ gia đình thường xuyên bật/tắt các thiết bị công suất lớn ngẫu nhiên (như máy nén khí, bơm nước, thang máy), khoảng thời gian trễ vài miligiây của bộ điều khiển có thể tạo ra một lượng điện nhỏ vài Watt bị tràn ra lưới trước khi inverter kịp giảm phát.
Để triệt tiêu hoàn toàn rủi ro này khi dùng smart meter deye bám tải zero-export, kỹ sư nên cài đặt thông số Offset Power ở mức 20W đến 100W (tùy theo quy mô hệ thống 5kW hay 100kW). Cài đặt này yêu cầu biến tần luôn duy trì sản lượng phát thấp hơn nhu cầu phụ tải thực tế từ 20W đến 100W, lấy phần điện thiếu hụt nhỏ này từ lưới EVN bù vào. Nhờ đó, công suất tại điểm đo đếm tổng luôn giữ dấu dương (tiêu thụ từ lưới), đảm bảo 100% không bao giờ bị tràn điện ra ngoài.
3.3 Đồng bộ hóa dữ liệu đo đếm trên ứng dụng Solarman và Deye Cloud
Sau khi cấu hình trên máy, toàn bộ dữ liệu dòng điện bám tải từ hệ thống smart meter deye bám tải zero-export sẽ được thiết bị Wi-Fi Data Logger truyền lên hệ thống quản lý đám mây Deye Cloud / Solarman Smart. Người quản lý dự án có thể dễ dàng giám sát đồ thị sản lượng điện phát mặt trời, đồ thị phụ tải tiêu thụ và đồ thị trao đổi điện năng với lưới theo thời gian thực từ xa qua điện thoại thông minh.
Việc theo dõi đồ thị bám tải từ smart meter deye bám tải zero-export giúp phát hiện sớm các bất thường kỹ thuật, chẳng hạn như sóng hài dòng điện gây biến dạng hoặc sự cố suy giảm dòng điện do ảnh hưởng của suy hao PID trên tấm pin mặt trời, từ đó đưa ra phương án bảo trì dự phòng kịp thời.

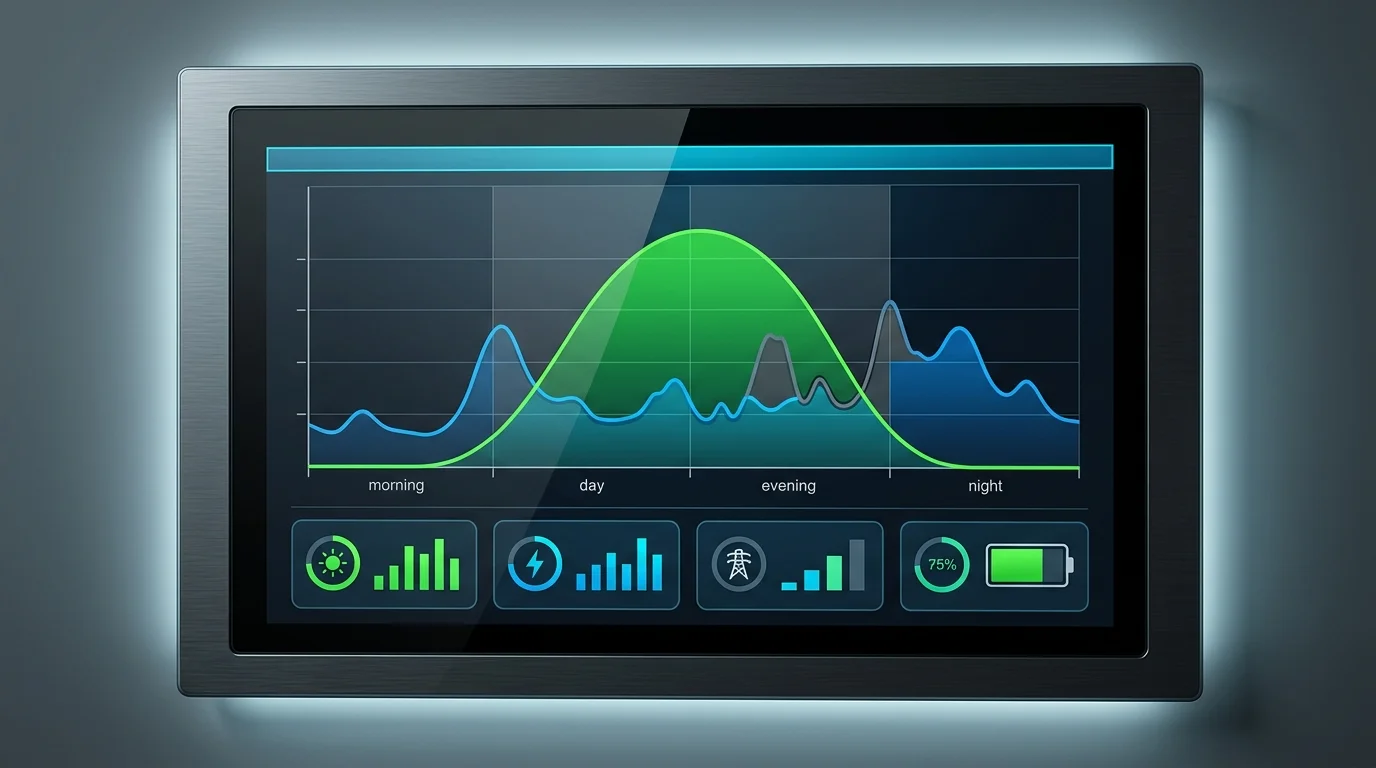

Màn hình giám sát đồ thị đáp ứng bám tải và cân bằng công suất thời gian thực trên phần mềm.
4. Kinh nghiệm thi công và xử lý sự cố bám tải thường gặp
Theo kinh nghiệm thực chiến từ hàng trăm dự án điện mặt trời bám tải, dù lý thuyết thiết kế giải pháp smart meter deye bám tải zero-export rất hoàn chỉnh, đội ngũ kỹ thuật vẫn có thể gặp phải một số hiện tượng bất thường trong quá trình đóng điện nghiệm thu.
Việc chủ động nhận biết nguyên nhân gốc rễ và nắm vững quy trình xử lý sự cố sẽ giúp tiết kiệm tối đa thời gian đấu nối, đảm bảo công trình vận hành liên tục và ổn định. Dưới đây là tổng hợp các sự cố thường gặp nhất khi triển khai bộ smart meter deye bám tải zero-export cùng phương án khắc phục triệt để.
4.1 Lỗi ngược chiều biến dòng CT khiến hệ thống phát tối đa công suất
Một trong những lỗi phổ biến nhất khi đấu nối smart meter deye bám tải zero-export là kỹ thuật viên lắp ngược chiều cảm biến CT (đặt ngược hướng P1-P2) hoặc đấu nối lộn xộn các cặp dây pha giữa CT1, CT2, CT3 với các chân điện áp L1, L2, L3 trên meter. Khi gặp lỗi này, biến tần Deye sẽ hiểu sai rằng công suất tải tiêu thụ càng tăng thì dòng phát ngược càng lớn, dẫn đến việc biến tần tự động phát bứt phá 100% công suất ra lưới ngoài.
Cách xử lý chuẩn xác là sử dụng đồng hồ đo ampe kìm kiểm tra thực tế chiều dòng điện trên từng dây pha kết nối smart meter deye bám tải zero-export. Nếu phát hiện công suất hiển thị trên màn hình meter mang dấu âm (-) trong khi nhà đang dùng điện, bạn chỉ cần đảo chiều kẹp CT hoặc đổi cực hai dây tín hiệu S1-S2 của cảm biến CT tương ứng tại cầu đấu tủ điện.
4.2 Mất kết nối truyền thông RS485 báo lỗi Meter Fault
Khi màn hình biến tần hiển thị cảnh báo F56 Meter Fault hoặc biểu tượng chiếc đồng hồ đo đếm nhấp nháy gạch chéo, điều này đồng nghĩa với việc truyền thông RS485 giữa inverter và mô-đun smart meter deye bám tải zero-export bị đứt gãy. Khi mất kết nối đo đếm, để đảm bảo an toàn không phát ngược điện ra lưới, biến tần Deye sẽ tự động giảm công suất phát về mức tối thiểu hoặc ngưng hoạt động.
Kỹ thuật viên cần tiến hành các bước kiểm tra xử lý nhanh hệ thống smart meter deye bám tải zero-export:
- Dùng đồng hồ vạn năng đo điện áp một chiều DC giữa hai chân A và B của cổng RS485 (mức điện áp tiêu chuẩn dao động từ 1.5V đến 3.5V).
- Kiểm tra xem dây tín hiệu A (+) và B (-) có bị đảo cực giữa biến tần và bộ smart meter deye bám tải zero-export hay không.
- Đảm bảo địa chỉ Modbus ID trên Smart Meter được cài đúng giá trị 01 và tốc độ Baud rate khớp với biến tần (mặc định 9600 bps).
- Kiểm tra hệ thống tiếp địa và tính toán dòng ngắn mạch Isc bảo vệ thiết bị nhằm tránh dòng nhiễu đất làm méo tín hiệu RS485.
4.3 Giải pháp tối ưu phối hợp với hệ thống lưu trữ Pin Lithium
Đối với các hệ thống Solar Hybrid tích hợp pin lưu trữ Lithium, giải pháp smart meter deye bám tải zero-export phát huy tối đa hiệu quả kinh tế. Vào thời điểm giữa trưa khi năng lượng mặt trời đạt đỉnh nhưng phụ tải tiêu thụ tại chỗ thấp, thay vì phải giảm phát giàn pin làm lãng phí quang năng, biến tần Deye sẽ tự động điều hướng lượng điện thừa này để nạp đầy bình điện pin Lithium.
Đến chiều tối khi mặt trời lặn và phụ tải gia đình tăng cao, bộ smart meter deye bám tải zero-export phát hiện dòng điện bắt đầu đi từ lưới vào nhà, lập tức kích hoạt pin lưu trữ xả điện cung cấp cho phụ tải. Sự kết hợp linh hoạt này giúp nâng chỉ số tự tiêu thụ năng lượng nội bộ (Self-Consumption Rate) lên tới trên 95%, giảm thiểu tối đa hóa đơn tiền điện hàng tháng.

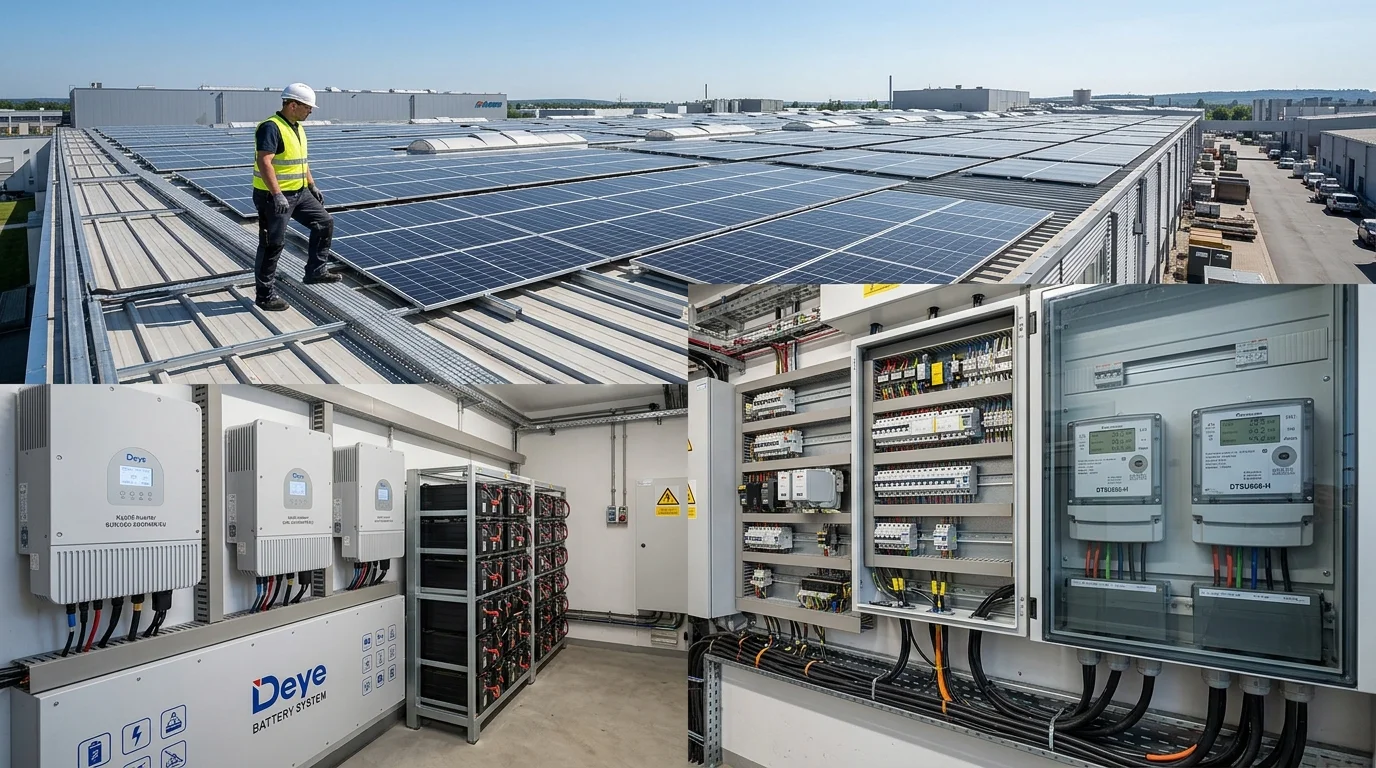

Ứng dụng giải pháp bám tải Zero-Export kết hợp pin lưu trữ cho nhà máy và công trình thương mại.
5. Khuyến nghị kỹ thuật từ chuyên gia cho dự án năng lượng mặt trời
Việc đầu tư thi công hệ thống smart meter deye bám tải zero-export là bài toán tài chính và kỹ thuật kéo dài hàng thập kỷ. Để đảm bảo công trình vận hành ổn định, an toàn và đạt hiệu suất cao nhất, chủ đầu tư và đơn vị EPC cần lưu ý một số khuyến nghị quan trọng từ chuyên gia.
Việc áp dụng đồng bộ từ khâu chọn thiết bị chính hãng đến quy trình bảo trì định kỳ sẽ giúp tối đa hóa tuổi thọ công trình và duy trì hiệu suất sinh lời lâu dài khi vận hành hệ thống smart meter deye bám tải zero-export.
- Luôn lựa chọn thiết bị Smart Meter và cảm biến CT chính hãng do Deye khuyến cáo để đảm bảo tính tương thích tuyệt đối về mặt giao thức truyền thông của smart meter deye bám tải zero-export.
- Định kỳ 6 tháng kiểm tra vệ sinh các mối nối cáp tín hiệu RS485, xiết chặt lại bu-lông kẹp CT của bộ smart meter deye bám tải zero-export để tránh hiện tượng moay-ơ làm sai lệch giá trị điện trở tiếp xúc.
- Tích hợp các giải pháp bảo vệ nâng cao như công nghệ bán dẫn GaN trong microinverter hoặc hệ thống cắt nhanh Rapid Shutdown để đảm bảo tiêu chuẩn PCCC cao nhất.
- Lựa chọn nhà thầu thi công uy tín có đội ngũ kỹ sư giàu kinh nghiệm thực tế trong khâu đấu nối và cài đặt phần mềm chuyên sâu cho smart meter deye bám tải zero-export.
Tóm lại, ứng dụng giải pháp smart meter deye bám tải zero-export chính là chìa khóa giúp các dự án điện mặt trời tự sản tự tiêu vận hành thông minh, tuân thủ pháp lý và mang lại giá trị kinh tế tối ưu cho chủ đầu tư.
