Điện mặt trời cho trạm xử lý nước nên được thiết kế từ biểu đồ phụ tải thực tế thay vì chỉ lấy hóa đơn điện rồi quy đổi sang kWp. Trạm thường có bơm, máy thổi khí, cụm lọc, UV, châm hóa chất, PLC/SCADA và nhiều motor chạy theo chu kỳ khác nhau. Vì vậy, ngoài tổng kWh mỗi ngày, kỹ sư cần biết công suất tức thời, thời gian chạy, kiểu khởi động và tải nào bắt buộc duy trì khi mất điện.
Câu trả lời nhanh: hãy lập bảng tải 24 giờ, tách bơm – sục khí – lọc, xác định tải thiết yếu, sau đó mới tính điện năng PV mục tiêu, mô phỏng sản lượng và kiểm tra inverter, VFD, pin lưu trữ cùng hệ thống bảo vệ.
Điện mặt trời cho trạm xử lý nước phải bắt đầu từ phụ tải

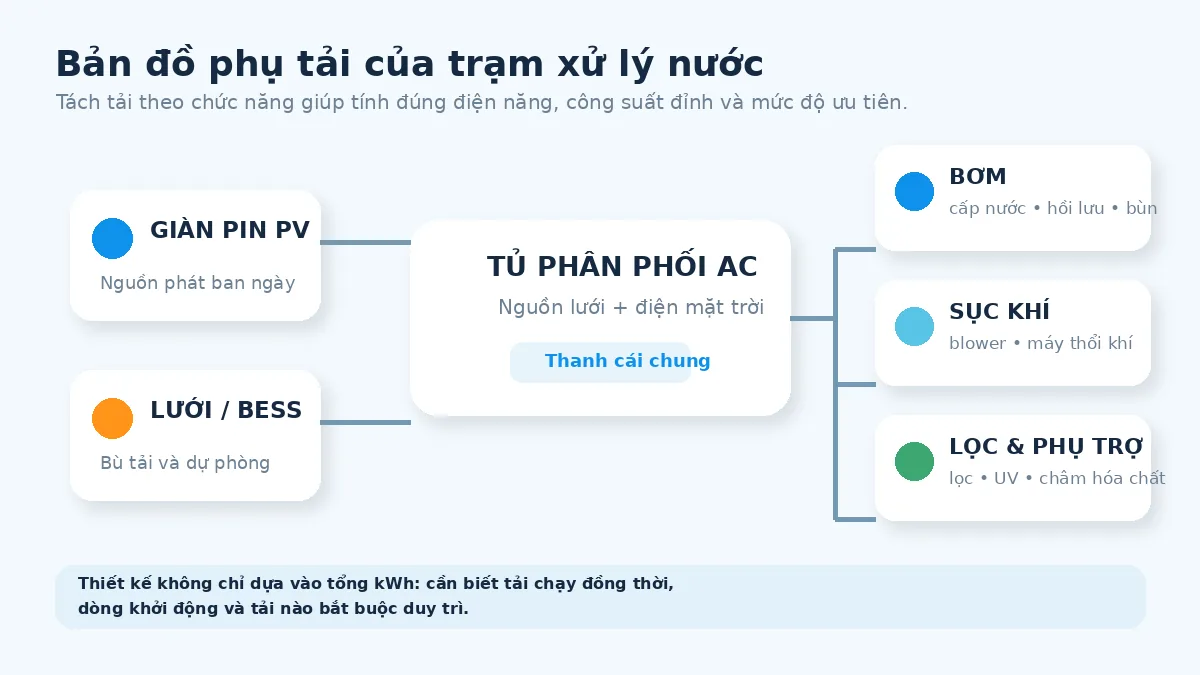

Một trạm có thể tiêu thụ cùng lượng kWh mỗi ngày nhưng yêu cầu hệ điện khác nhau nếu thời điểm chạy tải khác nhau. Bước đầu tiên là chia phụ tải theo chức năng và xác định tải nào chạy liên tục, tải nào theo mẻ, tải nào có thể dịch sang ban ngày.
Bơm: cần kiểm tra cả kW và cách khởi động
Bơm có thể gồm bơm cấp nước thô, bơm chuyển bể, hồi lưu, bùn, rửa lọc hoặc tăng áp. Với motor, công suất kW trên nhãn chưa đủ để đánh giá khả năng cấp điện. Cần biết thêm điện áp, số pha, dòng định mức và kiểu khởi động: trực tiếp, sao–tam giác, soft starter hay VFD.
Nếu hồ sơ ghi HP, có thể tham khảo bài 1 HP bằng bao nhiêu kW và cách quy đổi công suất chuẩn trước khi lập bảng tải.
Sục khí: tải chạy dài giờ cần tách riêng
Ở trạm xử lý nước thải sinh học, blower hoặc thiết bị sục khí thường chiếm tỷ trọng đáng kể. U.S. EPA từng ghi nhận aeration thường là nhóm tiêu thụ điện lớn nhất trong quá trình xử lý nước thải, với mức điển hình 45–75% điện của utility trong phạm vi tài liệu hướng dẫn đó. Đây không phải tỷ lệ cố định cho mọi trạm, nhưng cho thấy tải sục khí cần được khảo sát riêng.
Nếu blower chạy 24/7, PV chỉ bù trực tiếp phần tải trùng thời gian có nắng, trừ khi hệ có pin lưu trữ.
Lọc và phụ trợ: công suất nhỏ nhưng có thể là tải quan trọng
Nhóm này có thể gồm bơm lọc, bơm rửa ngược, UV, máy nén khí, châm hóa chất, van điện, cảm biến và PLC/SCADA. Khi phân loại tải, cần xét cả vai trò công nghệ chứ không chỉ số kW.
Thu thập dữ liệu vận hành trước khi tính công suất PV
Bảng tải phải phản ánh cả công suất và thời gian. Chỉ cộng nameplate của mọi thiết bị có thể làm công suất bị phóng đại vì nhiều bơm chạy luân phiên; ngược lại, chỉ dùng hóa đơn kWh có thể bỏ qua đỉnh tải và dòng khởi động.
Với mỗi thiết bị, nên ghi:
- Công suất điện, điện áp, số pha và dòng định mức.
- Kiểu khởi động motor và việc có VFD hay không.
- Số giờ chạy, khung giờ và chế độ liên tục/theo chu kỳ.
- Khả năng dịch lịch sang ban ngày.
- Mức độ ưu tiên khi mất điện.
- Dữ liệu từ công tơ, power meter hoặc SCADA nếu có.
Điện năng ngày có thể ước tính sơ bộ:
E<sub>day</sub> = Σ(P<sub>i</sub> × t<sub>i</sub> × K<sub>i</sub>)
Trong đó P<sub>i</sub> là công suất thực tế, t<sub>i</sub> là số giờ chạy và K<sub>i</sub> phản ánh mức tải trung bình nếu thiết bị không luôn chạy 100%. Khi có số đo thật, nên ưu tiên số đo thay cho hệ số kinh nghiệm.
Ví dụ minh họa: hai bơm tổng 15 kW chạy 6 giờ, blower 11 kW chạy 10 giờ và nhóm lọc/phụ trợ 5 kW chạy 8 giờ.
| Nhóm tải | Công suất | Thời gian | Điện năng/ngày |
|---|---|---|---|
| 2 bơm | 15 kW | 6 h | 90 kWh |
| Blower | 11 kW | 10 h | 110 kWh |
| Lọc và phụ trợ | 5 kW | 8 h | 40 kWh |
| Tổng | 240 kWh/ngày |
Bảng trên chỉ minh họa phương pháp; thiết kế thật phải thay bằng dữ liệu của công trình.

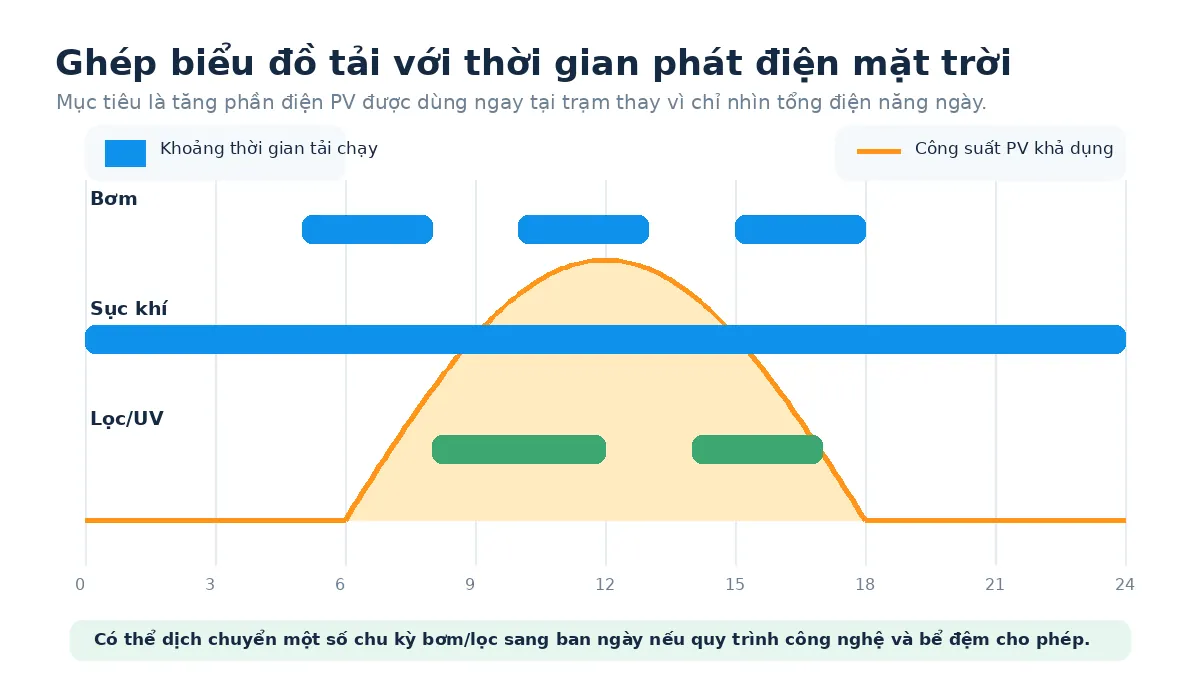

Ghép biểu đồ tải với thời gian phát điện mặt trời
Hiệu quả tự tiêu thụ phụ thuộc mức trùng giữa tải và sản lượng PV theo giờ. Trạm dùng nhiều điện từ 8h đến 17h thường hấp thụ điện mặt trời tốt hơn trạm có phần lớn tải vào ban đêm, dù tổng kWh ngày giống nhau.
Nếu quy trình và bể đệm cho phép, có thể chuyển một số chu kỳ bơm chuyển bể, rửa lọc hoặc tải phụ trợ sang khung giờ có nắng. Không nên thay đổi lịch vận hành nếu làm ảnh hưởng mực bể, lưu lượng hoặc chất lượng đầu ra.
Cách tính sơ bộ công suất điện mặt trời cho trạm xử lý nước
Sau khi có biểu đồ tải, hãy xác định điện năng mục tiêu mà PV cần bù. Không mặc định bù 100% tổng điện năng ngày vì phần dư giữa trưa có thể không được sử dụng tại chỗ.
Công thức sơ bộ:
P<sub>PV</sub> ≈ E<sub>solar,target</sub> / (PSH × PR)
Trong đó:
- P<sub>PV</sub>: công suất DC giàn pin (kWp).
- E<sub>solar,target</sub>: điện năng PV mục tiêu (kWh/ngày).
- PSH: Peak Sun Hours của vị trí.
- PR: hệ số tổng hợp các tổn hao như nhiệt, inverter, dây dẫn, mismatch, bụi bẩn và khả dụng.
Không dùng một PSH hoặc PR cố định cho mọi tỉnh và mọi dự án. Có thể dùng NREL PVWatts để ước tính ban đầu theo vị trí, hướng, độ nghiêng và tổn hao, sau đó hiệu chỉnh bằng điều kiện mái và che bóng thực tế.
Ví dụ: E<sub>solar,target</sub> = 180 kWh/ngày, giả sử PSH = 4,5 h và PR = 0,80 chỉ để minh họa:
P<sub>PV</sub> ≈ 180 / (4,5 × 0,80) ≈ 50 kWp
50 kWp là kết quả của bộ giả định trên, không phải cấu hình chung cho mọi trạm.
Chọn inverter và xử lý tải motor đúng cách

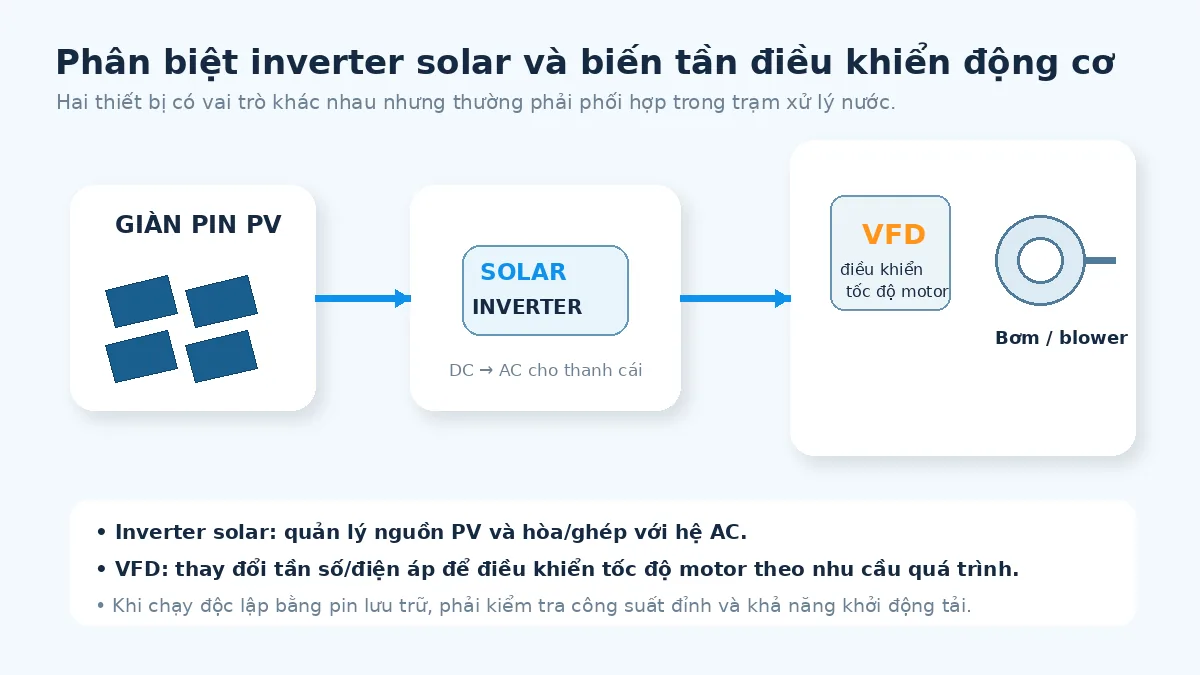

Cần phân biệt inverter solar và VFD. Inverter solar chuyển điện DC từ giàn pin thành AC và phối hợp với lưới hoặc BESS. VFD điều chỉnh tần số/điện áp để kiểm soát tốc độ motor bơm hoặc blower.
U.S. Department of Energy có các hướng dẫn tối ưu hệ thống bơm, trong đó có matching pump to system requirements và adjustable speed pumping. ABB cũng mô tả VSD là giải pháp điều chỉnh tốc độ motor theo nhu cầu thực, phù hợp với tải bơm, quạt và máy nén biến thiên.
Khi chọn inverter solar, cần kiểm tra tối thiểu:
- Công suất AC liên tục và dòng AC cực đại.
- Số pha, điện áp và điểm đấu nối.
- Dải MPPT và tỷ lệ DC/AC theo manual.
- Khả năng phối hợp với VFD, soft starter và tải phi tuyến.
- Trong chế độ backup: công suất đỉnh và khả năng khởi động tải.
Ở hệ hòa lưới, lưới có thể cùng PV cấp tải khi motor khởi động. Trong chế độ islanded bằng BESS, inverter lưu trữ có thể phải chịu toàn bộ đỉnh tải nên phải kiểm tra riêng.
Pin lưu trữ nên cấp toàn trạm hay chỉ tải thiết yếu?
BESS không nhất thiết phải cấp cho toàn bộ trạm. Thường nên xác định nhóm tải thiết yếu như PLC/SCADA, thiết bị đo, van quan trọng, một bơm hoặc một blower bắt buộc duy trì rồi mới tính dung lượng dự phòng.
Năng lượng hữu dụng sơ bộ:
E<sub>backup,use</sub> = Σ(P<sub>critical</sub> × t<sub>backup</sub>)
Ví dụ nhóm tải thiết yếu trung bình 8 kW cần duy trì 2 giờ thì cần khoảng 16 kWh hữu dụng. Dung lượng pin danh định phải lớn hơn sau khi xét DoD, hiệu suất, công suất xả, nhiệt độ và lão hóa theo datasheet thực tế.
Nếu muốn tìm hiểu kiến trúc hệ có lưu trữ, có thể tham khảo hệ thống điện mặt trời hòa lưới có lưu trữ (Hybrid) trên ntes.vn.

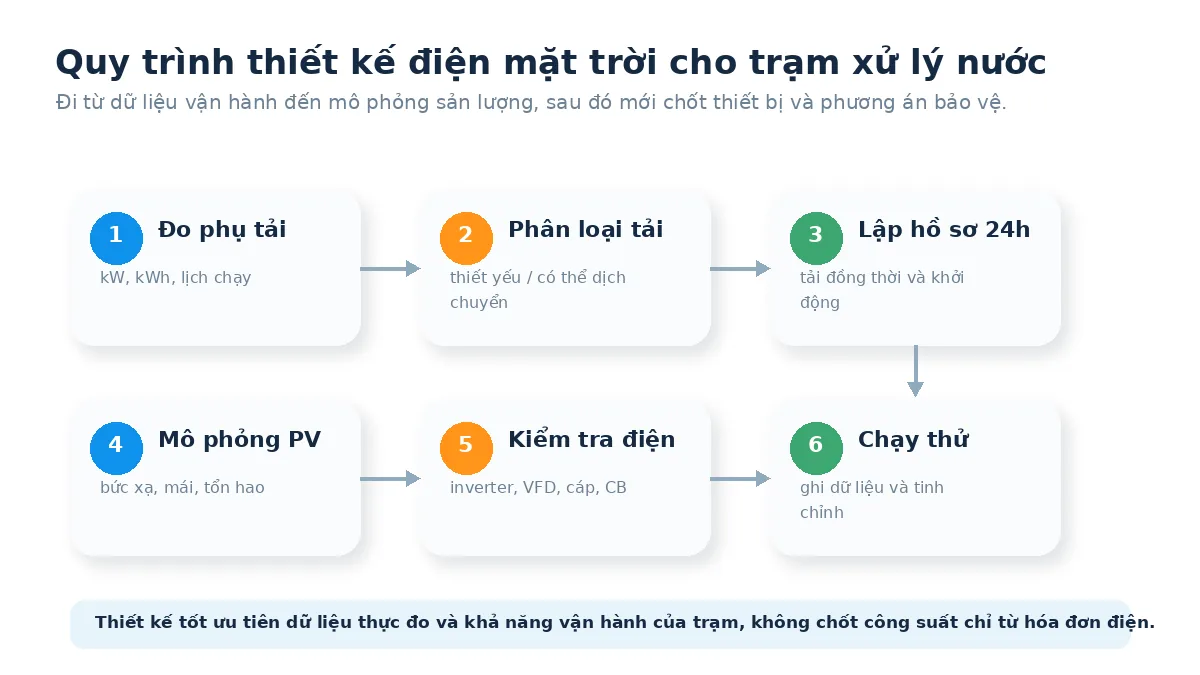

Quy trình thiết kế từ khảo sát đến chạy thử
Một quy trình có thứ tự giúp tránh chọn thiết bị trước rồi mới cố ghép vào phụ tải. Với trạm đang vận hành, càng có nhiều dữ liệu power meter hoặc SCADA thì mô hình càng sát thực tế.
Bước 1: Đo phụ tải và kiểm tra sơ đồ điện
Thu thập hóa đơn, log công suất và sơ đồ một sợi; rà soát máy biến áp, feeder, tủ MCC và vị trí đấu nối inverter.
Bước 2: Phân loại tải
Tách tải thiết yếu, tải trì hoãn được và tải có thể dịch lịch. Đây là đầu vào để quyết định có cần BESS hay không.
Bước 3: Lập biểu đồ tải 24 giờ
Nếu lưu lượng thay đổi theo ca, ngày hoặc mùa, nên có nhiều kịch bản tải thay vì dùng một ngày duy nhất.
Bước 4: Mô phỏng PV
Nhập vị trí, hướng, độ nghiêng, công suất DC, che bóng và tổn hao; đồng thời kiểm tra diện tích lắp và kết cấu.
Bước 5: Kiểm tra điện và bảo vệ
Kiểm tra dòng AC inverter, cáp, CB, SPD, tiếp địa và cách ly. Có thể tham khảo chọn MCB MCCB cho solar theo công suất inverter và Combiner Box điện mặt trời: Cấu tạo và cách chọn.
Bước 6: Chạy thử và theo dõi
Sau commissioning, theo dõi công suất PV, điện mua từ lưới, tải feeder, SOC nếu có BESS và các sự kiện trip để tinh chỉnh lịch vận hành.
Bảo vệ điện và điều kiện môi trường tại trạm
Trạm xử lý nước thường có độ ẩm cao, nước bắn, hơi hóa chất và nguy cơ ăn mòn. Thiết kế cần xem xét cả môi trường lắp đặt, không chỉ công suất.
Các hạng mục cần rà soát gồm:
- Cấp bảo vệ IP và vị trí đặt inverter/tủ điện.
- Khoảng cách với bể, hóa chất và khu vực có hơi ăn mòn.
- Cao độ tủ để hạn chế rủi ro ngập.
- SPD DC/AC, tiếp địa và liên kết đẳng thế.
- CB/isolator đúng định mức AC hoặc DC.
- Cáp và đầu nối phù hợp môi trường.
- Bypass hoặc phương án cấp lưới khi bảo trì.
Không nên đặt inverter hoặc pin lưu trữ ở vị trí vượt giới hạn nhiệt độ, độ ẩm hoặc môi trường do nhà sản xuất công bố.
Ví dụ thiết kế sơ bộ cho một trạm giả định
Giả sử trạm trong ví dụ tiêu thụ khoảng 240 kWh/ngày và chủ đầu tư muốn PV bù khoảng 70% điện năng ngày:
E<sub>solar,target</sub> = 240 × 70% = 168 kWh/ngày
Với giả định minh họa PSH = 4,5 h và PR = 0,80:
P<sub>PV</sub> ≈ 168 / (4,5 × 0,80) ≈ 46,7 kWp
Có thể dùng khoảng 47–50 kWp làm điểm bắt đầu để mô phỏng, sau đó kiểm tra sản lượng theo tháng, tỷ lệ tự tiêu thụ, giới hạn đấu nối và diện tích lắp. Không nên chốt công suất chỉ từ phép tính này.
Nếu tải thiết yếu là 8 kW trong 2 giờ, năng lượng hữu dụng khoảng 16 kWh. Nếu nhóm đó có motor, phải kiểm tra thêm đỉnh khởi động và công suất inverter backup.
Sai lầm cần tránh và checklist trước khi chốt phương án
Những lỗi phổ biến nhất là thiết kế theo tổng kWh mà bỏ qua biểu đồ tải, cộng toàn bộ nameplate như thể mọi motor chạy đồng thời, nhầm inverter solar với VFD và chọn BESS theo kWh nhưng quên khả năng cấp kW.
Ngoài ra, cấp backup cho toàn trạm khi chỉ cần vài tải thiết yếu có thể làm hệ lưu trữ quá lớn. Bố trí thiết bị trong khu ẩm, có hóa chất hoặc có nguy cơ ngập mà không kiểm tra manual cũng làm giảm độ tin cậy.
Trước khi chốt thiết bị, nên xác nhận:
- Có sơ đồ một sợi và danh sách motor.
- Biết kiểu khởi động của tải lớn.
- Có log tải hoặc lịch vận hành 24 giờ.
- Đã tách tải thiết yếu và tải có thể dịch lịch.
- Đã khảo sát mái/khu đất và che bóng.
- Đã mô phỏng sản lượng PV theo vị trí.
- Đã kiểm tra inverter, VFD, cáp, CB, SPD và tiếp địa.
- Nếu có BESS, đã kiểm tra cả kWh và kW.
- Có phương án bypass/bảo trì.
- Có kế hoạch đo lại sau commissioning.
Câu hỏi thường gặp
Phần FAQ dưới đây tập trung vào các băn khoăn thực tế khi muốn dùng điện mặt trời để giảm điện cho bơm, sục khí và lọc.
Có. PV bù phần tải ban ngày; phần tải đêm tiếp tục dùng lưới hoặc BESS nếu cần. Không bắt buộc solar phải cấp 100% điện mới có hiệu quả.
Cần cả hai nhưng vẫn phải có biểu đồ tải theo giờ. KWh quyết định nhu cầu năng lượng, còn kW và dòng khởi động quyết định công suất tức thời.
VFD có thể giúp điều khiển tốc độ theo nhu cầu quá trình và giảm tiêu thụ khi không cần chạy đầy tải. Mức tiết kiệm thực tế phụ thuộc đường đặc tính bơm và hệ thống đường ống.
Chỉ khi trạm cần nguồn dự phòng hoặc muốn giảm phụ thuộc lưới ban đêm. Nếu lưới ổn định, blower có thể tiếp tục dùng lưới còn PV bù phần tải ban ngày.
Có thể trong một số quy trình, nhưng phải kiểm tra dung tích bể, mực nước, lưu lượng và yêu cầu chất lượng đầu ra. Kỹ sư công nghệ cần xác nhận trước khi thay đổi lịch bơm.
Khi có lưới, lưới và PV có thể cùng cấp tải. Trong chế độ backup/islanded, phải kiểm tra riêng khả năng cấp đỉnh của inverter lưu trữ và BESS.
Không có con số chung. Cần biết điện năng ngày, biểu đồ tải, vị trí, diện tích lắp, PSH, tổn hao, tỷ lệ tự tiêu thụ và giới hạn đấu nối.
Kết luận
Điện mặt trời cho trạm xử lý nước nên được thiết kế từ dữ liệu vận hành của bơm, sục khí và hệ lọc. Lập biểu đồ tải 24 giờ, tách tải thiết yếu rồi mới tính PV, inverter và BESS sẽ giúp cấu hình sát thực tế hơn và tránh oversize.
