Các trạm phát sóng viễn thông BTS đặt tại khu vực miền núi, hải đảo hoặc vùng xa lưới điện thường phải phụ thuộc hoàn toàn vào máy phát điện chạy dầu diesel. Việc duy trì nguồn điện liên tục 24/7 đòi hỏi chi phí nhiên liệu và hậu cần bảo trì cực kỳ đắt đỏ, chưa kể rủi ro gián đoạn liên lạc khi máy phát gặp sự cố.
Vấn đề là khi hạ tầng mạng di động nâng cấp lên công nghệ sóng 4G và 5G, mức tiêu thụ điện năng của mỗi trạm viễn thông đã tăng gấp 2 đến 3 lần. Việc ứng dụng điện mặt trời cho trạm phát sóng bts kết hợp lưu trữ lithium đang trở thành giải pháp đột phá giúp các doanh nghiệp viễn thông tối ưu chi phí vận hành OPEX và nâng cao tính sẵn sàng cho toàn hệ thống.
Thực tế cho thấy, việc kết hợp đồng bộ hạ tầng nguồn DC -48V cùng các mô hình solar cho trạm bts viễn thông không chỉ giúp cắt giảm tối đa chi phí vận hành mà còn rút ngắn đáng kể thời gian hoàn vốn đầu tư.
1. Thách thức hạ tầng nguồn năng lượng tại các trạm BTS viễn thông
Các trạm thu phát sóng di động (BTS) đòi hỏi nguồn điện liên tục 24/7 với độ sẵn sàng cao nhất để duy trì kết nối mạng viễn thông. Tuy nhiên, việc đảm bảo nguồn năng lượng ổn định tại các vùng sâu vùng xa, hải đảo hay địa hình phức tạp đang đặt ra nhiều thách thức nghiêm trọng về chi phí và vận hành cho các nhà mạng.
1.1. Chi phí vận hành OPEX tăng cao do máy phát điện chạy dầu diesel
Đối với các trạm viễn thông độc lập chưa có lưới điện quốc gia, máy phát điện diesel là nguồn cung cấp năng lượng duy nhất. Việc vận hành máy phát liên tục 24 giờ mỗi ngày khiến tiêu hao hàng ngàn lít dầu mỗi tháng. Chi phí nhiên liệu cộng với chi phí vận chuyển dầu đến các đỉnh núi cao hay đảo xa đẩy OPEX của nhà mạng lên mức rất cao.
Ngoài ra, động cơ đốt trong hoạt động liên tục với tần suất cao sẽ nhanh chóng bị mài mòn, đòi hỏi chu kỳ bảo dưỡng ngắn và thay thế linh kiện tốn kém. Việc giảm phụ thuộc vào dầu diesel là mục tiêu hàng đầu của các nhà khai thác hạ tầng viễn thông.
1.2. Nguy cơ sụt áp và mất tín hiệu viễn thông do sự cố lưới điện quốc gia
Tại các trạm BTS có đấu nối lưới điện, tình trạng điện áp chập chờn, sụt áp mùa nắng nóng hoặc mất điện đột ngột thường xuyên xảy ra. Nếu hệ thống acquy dự phòng truyền thống bị suy giảm dung lượng, trạm phát sóng sẽ lập tức ngừng hoạt động.
Mất sóng BTS không chỉ làm gián đoạn liên lạc của hàng ngàn thuê bao di động mà còn ảnh hưởng nghiêm trọng đến các dịch vụ dữ liệu trực tuyến, giao dịch tài chính và cảnh báo cứu hộ khẩn cấp tại địa phương.
1.3. Áp lực giảm phát thải carbon và tiêu chuẩn xanh ESG trong ngành viễn thông
Các tập đoàn viễn thông lớn hiện nay đều đang đối mặt với cam kết phát thải ròng bằng 0 (Net Zero) và tiêu chuẩn đánh giá bền vững ESG theo khuyến nghị của Liên minh Viễn thông Quốc tế (ITU). Việc xả khí thải độc hại và tiếng ồn liên tục từ máy phát dầu không còn phù hợp với xu hướng phát triển hạ tầng xanh.
Chuyển đổi sang sử dụng năng lượng sạch là bước đi bắt buộc giúp doanh nghiệp vừa nâng cao uy tín thương hiệu, vừa tuân thủ các quy định môi trường hiện hành.
2. Kiến trúc kỹ thuật của hệ thống điện mặt trời cho trạm phát sóng BTS
Giải pháp điện mặt trời cho trạm BTS được thiết kế chuẩn công nghiệp nhằm tích hợp mượt mà vào hệ thống nguồn hiện hữu của nhà mạng. Việc phối hợp giữa giàn pin quang điện, bộ sạc MPPT và hệ lưu trữ BESS giúp cung cấp nguồn điện sạch, ổn định tuyệt đối cho toàn bộ thiết bị vô tuyến.
2.1. Giàn pin quang điện PV suất thu nhận bức xạ tối ưu
Hệ thống quang điện cho trạm viễn thông sử dụng các tấm pin mặt trời công nghệ tiên tiến như TOPCon hoặc tấm pin mặt trời công nghệ HJT với hiệu suất chuyển đổi cao trên 22%. Các tấm pin được thiết kế chịu lực va đập tốt và chống ăn mòn muối biển đối với trạm ven biển.
Khung giàn đỡ pin được chế tạo từ thép nhúng nóng hoặc hợp kim nhôm định hình cường độ cao, đảm bảo khả năng chịu được sức gió bão cấp 12 đến cấp 14 trên các đỉnh núi cao hoặc cột antenna độc lập.
2.2. Bộ điều khiển sạc Solar MPPT và hệ thống nguồn DC -48V chuẩn viễn thông
Hầu hết các thiết bị phát sóng BTS như BTS Cabinet, RRU (Remote Radio Unit) và BBU (Baseband Unit) đều hoạt động bằng nguồn điện một chiều DC -48V. Do đó, bộ điều khiển sạc Solar MPPT chuyên dụng cho viễn thông đóng vai trò hạ áp và điều chỉnh dòng sạc chính xác.
Thuật toán MPPT (Maximum Power Point Tracking) giúp tối ưu hóa công suất đầu ra từ giàn pin mặt trời ngay cả trong điều kiện thời tiết nhiều mây hoặc ánh sáng yếu, đạt hiệu suất chuyển đổi năng lượng lên đến 98%.

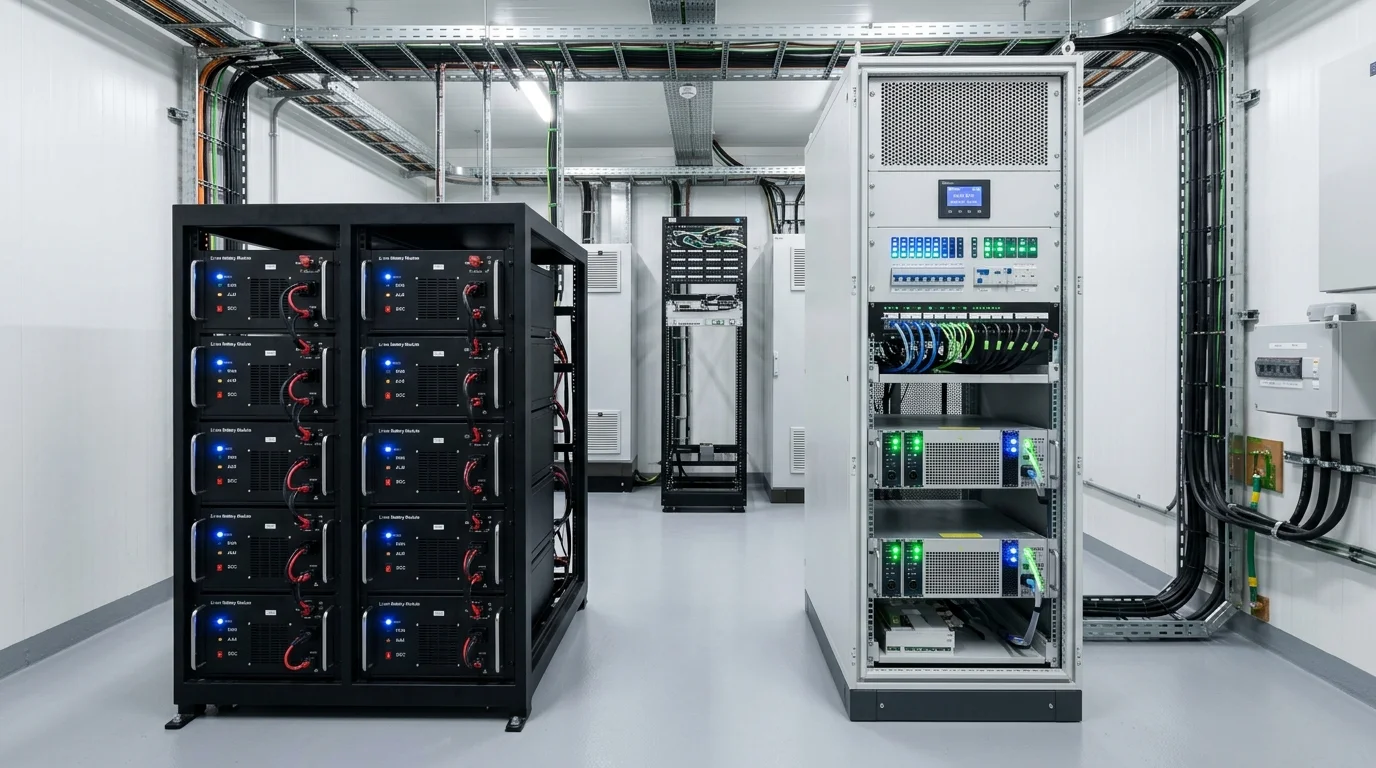

Hệ thống tủ pin lưu trữ Lithium BESS chuẩn tủ rack 19 inch kết hợp bộ Rectifier -48V DC cho trạm viễn thông.
2.3. Hệ thống lưu trữ điện năng pin Lithium BESS tuổi thọ cao
Thay thế cho hệ thống acquy chì-axit truyền thống vốn có tuổi thọ ngắn và độ xả sâu thấp, hệ thống lưu trữ pin BESS Lithium LiFePO4 là sự lựa chọn tối ưu cho nguồn dự phòng solar bts viễn thông. Pin Lithium có mật độ năng lượng cao, trọng lượng nhẹ và khả năng sạc nhanh gấp 3 lần.
Với số chu kỳ sạc xả vượt trội hơn 6.000 lần ở độ xả DoD 80%, pin Lithium đảm bảo cung cấp nguồn năng lượng liên tục suốt đêm cho trạm BTS mà không lo suy hao dung lượng nhanh chóng.
2.4. Biến tần Solar Hybrid và thiết bị tự động chuyển mạch ATS
Trong các trạm BTS kết hợp đa nguồn năng lượng, bộ biến tần Solar Hybrid tích hợp bộ chuyển mạch ATS tự động điều phối nguồn điện thông minh. Hệ thống sẽ ưu tiên sử dụng điện mặt trời ban ngày, xả pin lưu trữ vào buổi tối và chỉ kích hoạt máy phát điện hoặc điện lưới khi năng lượng dự trữ xuống dưới mức an toàn.
Quá trình chuyển mạch diễn ra vô cùng nhanh chóng với thời gian trễ dưới 10ms, đảm bảo các thiết bị thu phát sóng viễn thông nhạy cảm không bị reset hay đứt ngắt kết nối.
3. Các mô hình triển khai solar cho trạm BTS viễn thông tối ưu nhất
Tùy thuộc vào vị trí địa lý, điều kiện hạ tầng lưới điện và mục tiêu tiết kiệm chi phí, các đơn vị vận hành viễn thông có thể lựa chọn mô hình điện mặt trời phù hợp. Mỗi cấu hình đều được tối ưu hóa để mang lại hiệu quả khai thác năng lượng cao nhất cho từng loại hình trạm phát sóng.
3.1. Mô hình hệ off-grid cho trạm viễn thông hoàn toàn độc lập tại vùng không có lưới điện
Mô hình hệ off-grid cho trạm viễn thông được thiết kế riêng cho các trạm BTS đặt trên đỉnh núi cao, biên giới hoặc hải đảo xa xôi. Hệ thống bao gồm giàn pin mặt trời công suất lớn (từ 5kWp đến 15kWp) kết hợp cùng ngân hàng pin Lithium dung lượng cao.
Máy phát điện chạy dầu diesel chỉ đóng vai trò dự phòng cấp 3, tự động khởi động khi có thời tiết mưa bão kéo dài nhiều ngày. Mô hình này giúp cắt giảm từ 80% đến 95% lượng tiêu thụ dầu diesel hàng năm.

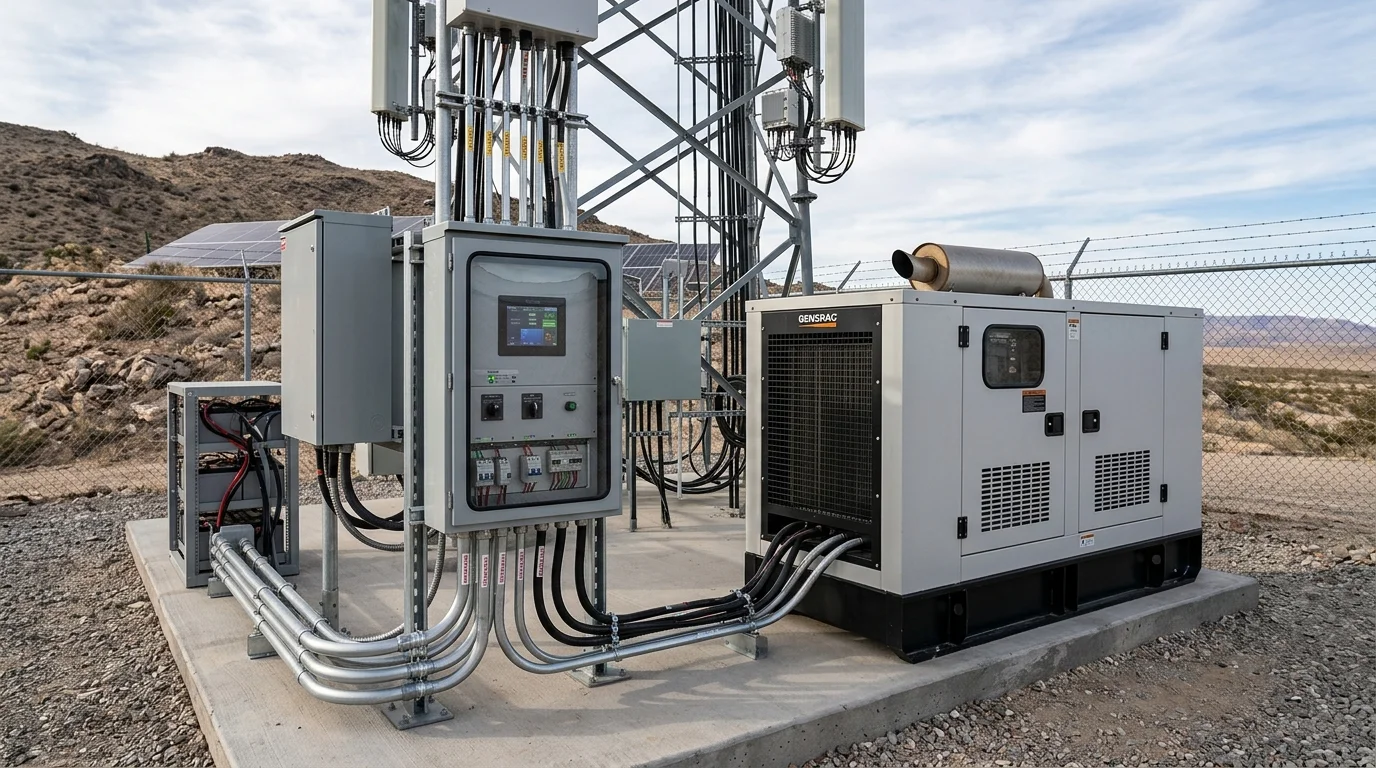

Hệ thống biến tần Solar Hybrid kết hợp máy phát điện dự phòng tự động chuyển mạch tại trạm phát sóng ngoài trời.
3.2. Mô hình Hybrid kết hợp Lưới điện – Solar – Pin lưu trữ – Máy phát dự phòng
Đối với các trạm BTS ở vùng nông thôn hoặc ngoại thành có lưới điện nhưng không ổn định, mô hình solar cho trạm bts viễn thông dạng Hybrid là giải pháp hoàn hảo nhất. Ban ngày, nguồn năng lượng mặt trời sẽ cấp điện cho tải viễn thông và sạc đầy pin Lithium.
Khi lưới điện gặp sự cố mất pha hoặc cúp điện đột ngột, pin lưu trữ lập tức xả điện cung cấp cho trạm mà không cần chạy máy phát dầu. Điều này giúp loại bỏ tiếng ồn môi trường và tiết kiệm đáng kể chi phí bảo dưỡng máy phát.

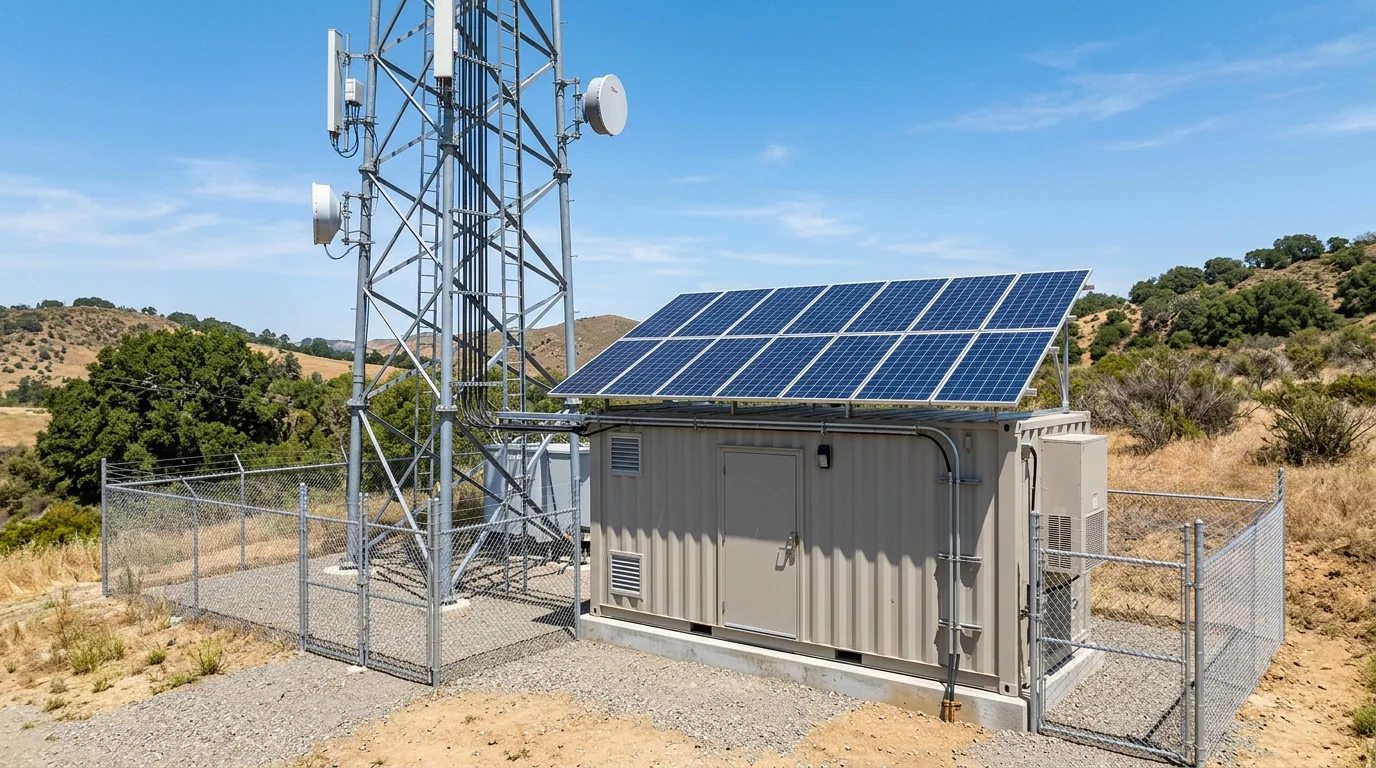

Lắp đặt giàn pin mặt trời trên khung chịu lực gia cố chắc chắn trên mái shelter container của trạm viễn thông.
3.3. Mô hình Grid-tied hòa lưới hỗ trợ tiết kiệm tiền điện trạm BTS đô thị
Tại khu vực đô thị đông dân cư, các trạm BTS đặt trên nóc tòa nhà hoặc cột viễn thông nội thành tiêu thụ lượng điện lớn do hệ thống điều hòa làm mát shelter hoạt động liên tục. Triển khai điện mặt trời hòa lưới giúp gánh tải ban ngày, giảm công suất tiêu thụ từ lưới điện quốc gia.
Mô hình này giúp doanh nghiệp hạ tầng trực tiếp tiết kiệm tiền điện trạm bts ở các khung giờ cao điểm có giá điện đắt đỏ, góp phần tối ưu hóa hiệu quả tài chính hàng tháng.
4. Đánh giá hiệu quả kinh tế và giải pháp tiết kiệm tiền điện trạm BTS
Đầu tư vào hạ tầng năng lượng tái tạo cho trạm viễn thông không chỉ giúp giảm bớt gánh nặng chi phí nhiên liệu hàng tháng mà còn mang lại giá trị kinh tế dài hạn bền vững. Việc tính toán chính xác bài toán hoàn vốn giúp nhà đầu tư đưa ra quyết định chuyển đổi năng lượng hiệu quả nhất.
4.1. So sánh bài toán chi phí giữa trạm BTS truyền thống và trạm tích hợp solar
Để giúp các kỹ sư và quản lý hạ tầng có cái nhìn khách quan, dưới đây là bảng so sánh chỉ số vận hành và chi phí giữa trạm BTS sử dụng máy phát điện truyền thống với trạm áp dụng giải pháp điện mặt trời cho trạm phát sóng bts:
| Tiêu chí so sánh | Trạm BTS chạy Máy phát Dầu | Trạm BTS tích hợp Điện mặt trời Hybrid |
|---|---|---|
| Nguồn năng lượng chính | Nhiên liệu Dầu Diesel (100%) | Quang điện mặt trời + Pin Lithium (85-95%) |
| Chi phí vận hành OPEX hàng tháng | Rất cao (Nhiên liệu + Logistics + Maintenance) | Rất thấp (Chủ yếu chi phí kiểm tra định kỳ) |
| Độ tin cậy nguồn điện (Uptime) | 98.5% (Phụ thuộc vào bảo trì máy phát) | 99.99% (Cung cấp nguồn liên tục không gián đoạn) |
| Tuổi thọ hệ thống nguồn | 3 – 5 năm (Động cơ diesel mài mòn nhanh) | 15 – 20 năm (Pin mặt trời & Pin Lithium bền bỉ) |
| Tác động môi trường | Phát thải CO2 cao, tiếng ồn lớn | Không phát thải, hoàn toàn êm ái |
4.2. Phân tích thời gian hoàn vốn đầu tư và tuổi thọ công trình dài hạn
Chi phí đầu tư ban đầu CAPEX cho một hệ thống solar cho trạm bts viễn thông có thể cao hơn so với mua máy phát điện đơn thuần. Tuy nhiên, nhờ cắt giảm đến 90% lượng dầu tiêu thụ mỗi tháng, thời gian hoàn vốn thực tế chỉ kéo dài từ 2.5 đến 4 năm.
Sau thời gian hoàn vốn, hệ thống tiếp tục tạo ra nguồn điện miễn phí trong hơn 15 đến 20 năm tiếp theo. Đây là khoản đầu tư mang lại tỷ suất lợi nhuận ROI cực kỳ hấp dẫn cho các công ty sở hữu hạ tầng viễn thông (Towerco).

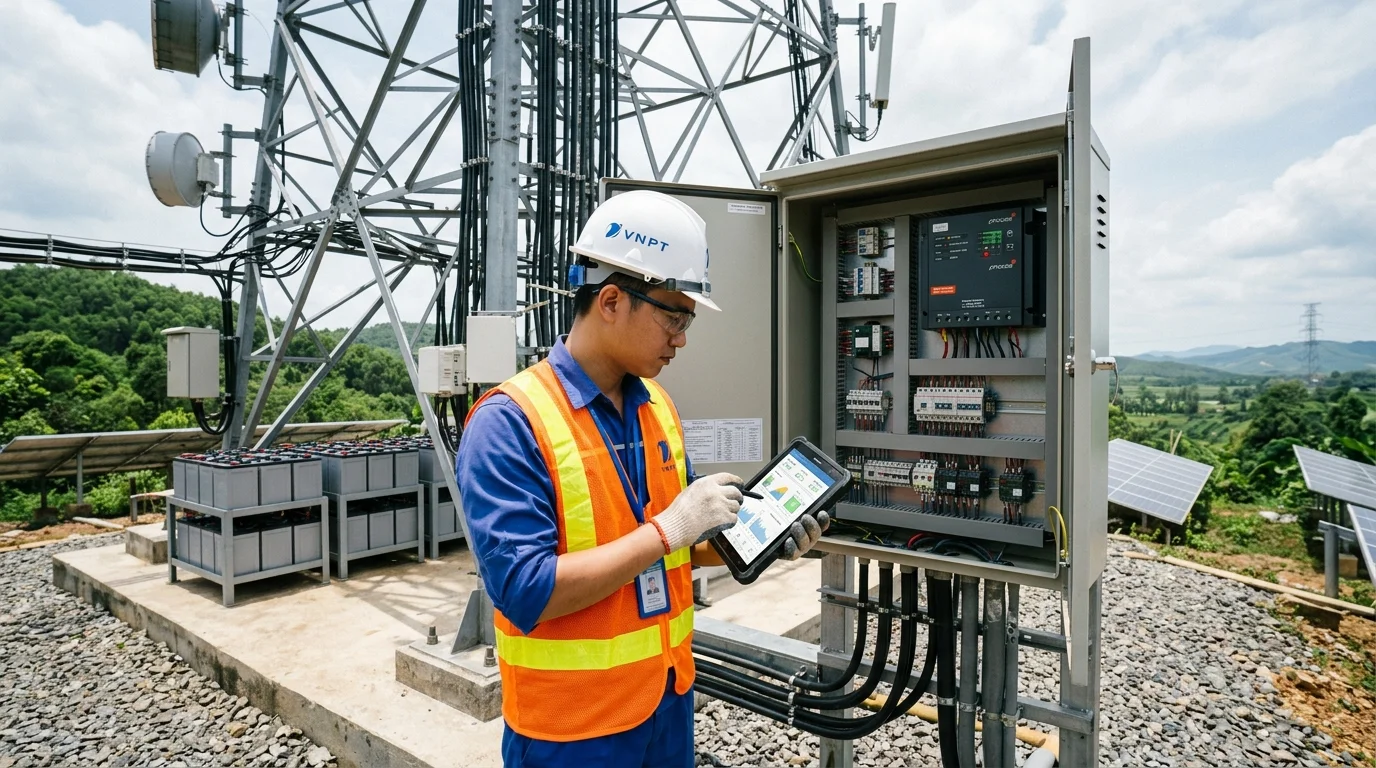

Kỹ sư kỹ thuật tiến hành kiểm tra thông số điện áp và cấu hình ưu tiên sạc MPPT tại trạm phát sóng BTS.
5. Tiêu chuẩn an toàn và kỹ thuật cho nguồn dự phòng solar BTS viễn thông
Hệ thống nguồn điện cho trạm BTS phải tuân thủ các quy chuẩn kỹ thuật viễn thông nghiêm ngặt nhằm đảm bảo an toàn tuyệt đối cho thiết bị vô tuyến đắt tiền. Các tiêu chuẩn về điện áp âm -48V DC, bảo vệ chống sét và giám sát thông minh là yêu cầu bắt buộc trong quá trình thiết kế lắp đặt.
5.1. Thiết kế hệ thống điện áp âm -48V DC tương thích tuyệt đối với thiết bị BTS
Một lưu ý kỹ thuật quan trọng khi thiết kế hệ thống nguồn dự phòng solar bts viễn thông là chuẩn điện áp âm -48V DC (với cực dương nối đất) tuân theo tiêu chuẩn viễn thông IEEE. Chuẩn này giúp chống hiện tượng ăn mòn điện hóa đối với dây dẫn và thiết bị viễn thông ngoài trời.
Tủ điện solar tích hợp phải đảm bảo dải điện áp đầu ra ổn định từ -43.2V đến -57.6V DC, tuyệt đối không gây hiện tượng nhiễu sóng cao tần RF hoặc làm gián đoạn đường truyền dữ liệu di động.
5.2. Tích hợp hệ thống quản lý năng lượng và giám sát từ xa RMS 24/7
Do phần lớn trạm phát sóng BTS nằm ở các khu vực hẻo lánh khó tiếp cận, việc trang bị hệ thống giám sát từ xa RMS (Remote Management System) là yêu cầu bắt buộc. RMS cho phép trung tâm điều hành NOC theo dõi thời gian thực dung lượng pin Lithium, công suất phát mặt trời và nhiệt độ shelter.
Khi xuất hiện bất kỳ dấu hiệu bất thường nào như mất điện áp, quá nhiệt hoặc nguy cơ cạn kiệt năng lượng dự trữ, hệ thống RMS sẽ lập tức gửi cảnh báo tức thời qua SMS hoặc cổng kết nối SNMP để kỹ sư kịp thời xử lý.

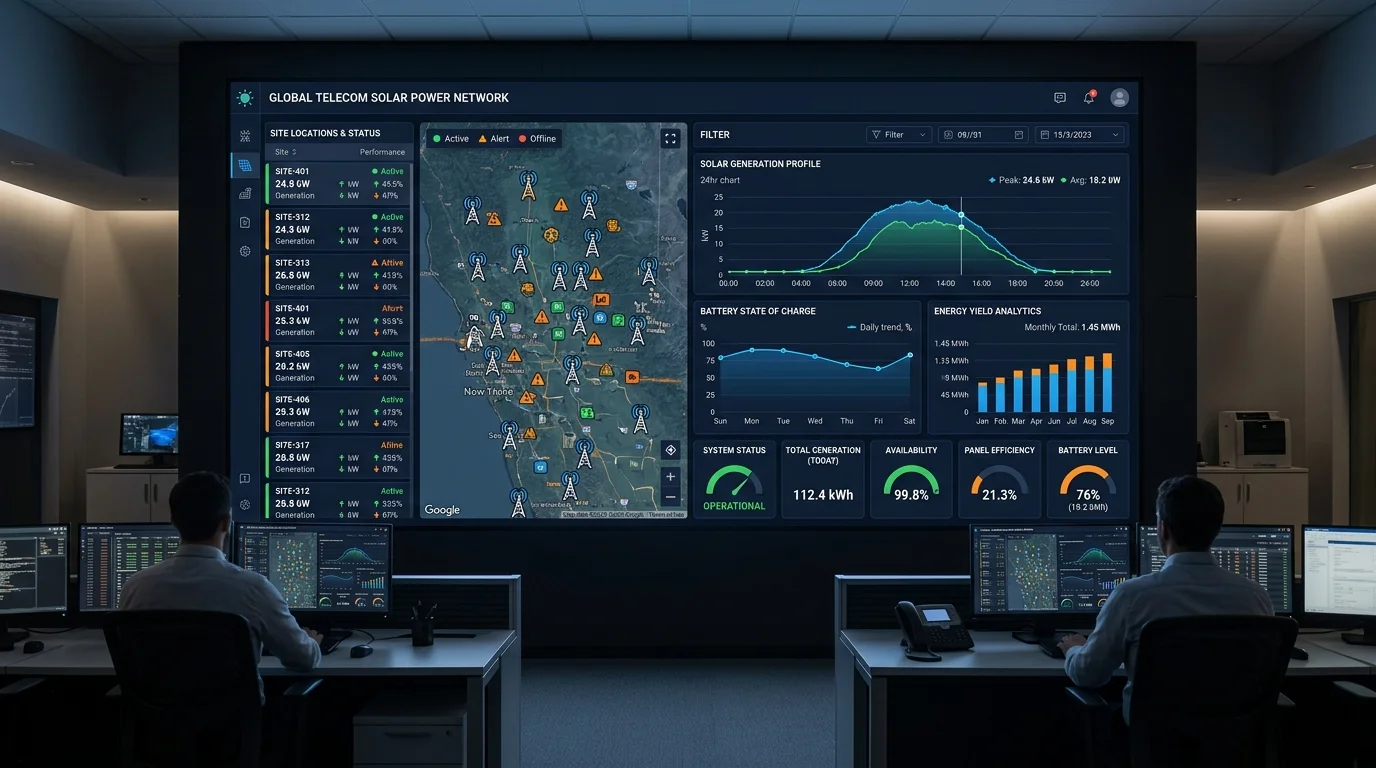

Màn hình điều khiển trung tâm RMS giám sát chỉ số phát điện và tình trạng hoạt động của mạng lưới trạm BTS từ xa.
5.3. Tiêu chuẩn bảo vệ chống sét lan truyền và an toàn PCCC cho trạm viễn thông
Các cột anten BTS thường là điểm cao nhất trong khu vực nên rất dễ bị sét đánh trực tiếp hoặc chịu ảnh hưởng từ sét lan truyền. Tủ nguồn solar bắt buộc phải trang bị cắt lọc sét SPD Type 1 và Type 2 trên cả đường DC lẫn AC.
Ngoài ra, khu vực lưu trữ pin Lithium trong shelter phải trang bị bình chữa cháy tự động aerosol chuyên dụng cho thiết bị điện tử, đảm bảo tuân thủ nghiêm ngặt các quy định về an toàn PCCC công trình viễn thông.
6. Quy trình khảo sát và thi công hệ off-grid cho trạm viễn thông chuẩn kỹ thuật
Quy trình triển khai hệ thống năng lượng mặt trời cho trạm BTS đòi hỏi sự tỉ mỉ từ khâu khảo sát thực địa đến thi công lắp đặt và bảo trì vận hành. Tuân thủ đúng tiêu chuẩn kỹ thuật giúp tối ưu hóa sản lượng điện phát ra và kéo dài tuổi thọ cho toàn bộ công trình.
6.1. Đánh giá kết cấu chịu lực, hướng nắng và mức độ che bóng tại trạm BTS
Trước khi thi công hệ off-grid cho trạm viễn thông, đơn vị kỹ thuật cần đo đạc kỹ lưỡng tải trọng mái shelter hoặc diện tích mặt bằng dưới chân cột antenna. Việc tính toán hướng nghiêng đón nắng tối ưu và đo độ che bóng từ cột anten là yếu tố quyết định đến hiệu suất toàn hệ thống.
Đội ngũ kỹ sư sử dụng phần mềm PVSyst mô phỏng sản lượng solar chuyên dụng để phân tích bức xạ mặt trời từng tháng, từ đó tính toán chính xác công suất giàn pin và dung lượng lưu trữ cần thiết cho trạm.
6.2. Triển khai lắp đặt giàn pin, tủ nguồn DC và cài đặt thông số ưu tiên sạc xả
Quá trình thi công bắt đầu từ việc lắp đặt khung chân đế chịu lực, cố định các tấm pin quang điện bằng ngàm kẹp chuyên dụng. Tiếp theo, hệ thống dây cáp DC chống tia UV được đi trong ống ghen bảo vệ dẫn về tủ sạc trung tâm.
Kỹ thuật viên sẽ tiến hành cài đặt các ngưỡng điện áp sạc xả cho pin Lithium, thiết lập kịch bản tự động ngắt tải không ưu tiên khi dung lượng pin xuống thấp để bảo vệ nguồn điện cho thiết bị vô tuyến cốt lõi.
6.3. Quy trình bảo trì định kỳ O&M và tối ưu hóa vận hành hệ thống năng lượng
Mặc dù hệ thống điện mặt trời đòi hỏi rất ít công tác bảo dưỡng, việc lập kế hoạch O&M định kỳ 6 tháng một lần vẫn là chìa khóa đảm bảo tuổi thọ thiết bị. Công tác bảo trì bao gồm vệ sinh bề mặt tấm pin, kiểm tra lực siết bu-lông và đo điện trở tiếp địa.
Bên cạnh đó, việc sử dụng camera chụp ảnh nhiệt trong kỹ thuật kiểm tra Thermography phát hiện lỗi cell pin giúp phát hiện sớm các điểm nóng Hotspot trên tấm pin hoặc các đầu nối điện bị lỏng, ngăn ngừa nguy cơ sự cố trước khi phát sinh lỗi nghiêm trọng.
7. Định hướng hạ tầng viễn thông xanh và lời khuyên cho nhà đầu tư
Việc chuyển đổi năng lượng sang sử dụng điện mặt trời cho trạm phát sóng bts không đơn thuần là bài toán cắt giảm chi phí ngắn hạn, mà là chiến lược cốt lõi giúp các tập đoàn viễn thông xây dựng hạ tầng số bền vững. Khi sóng 5G phủ rộng khắp toàn quốc, nhu cầu tiêu thụ điện năng sẽ tiếp tục gia tăng mạnh mẽ.
Các nhà đầu tư hạ tầng viễn thông nên ưu tiên lựa chọn giải pháp đồng bộ từ các đơn vị cung cấp uy tín, trang bị thiết bị tiêu chuẩn công nghiệp cao cấp để đảm bảo tính ổn định tuyệt đối và khả năng mở rộng công suất linh hoạt trong tương lai.
