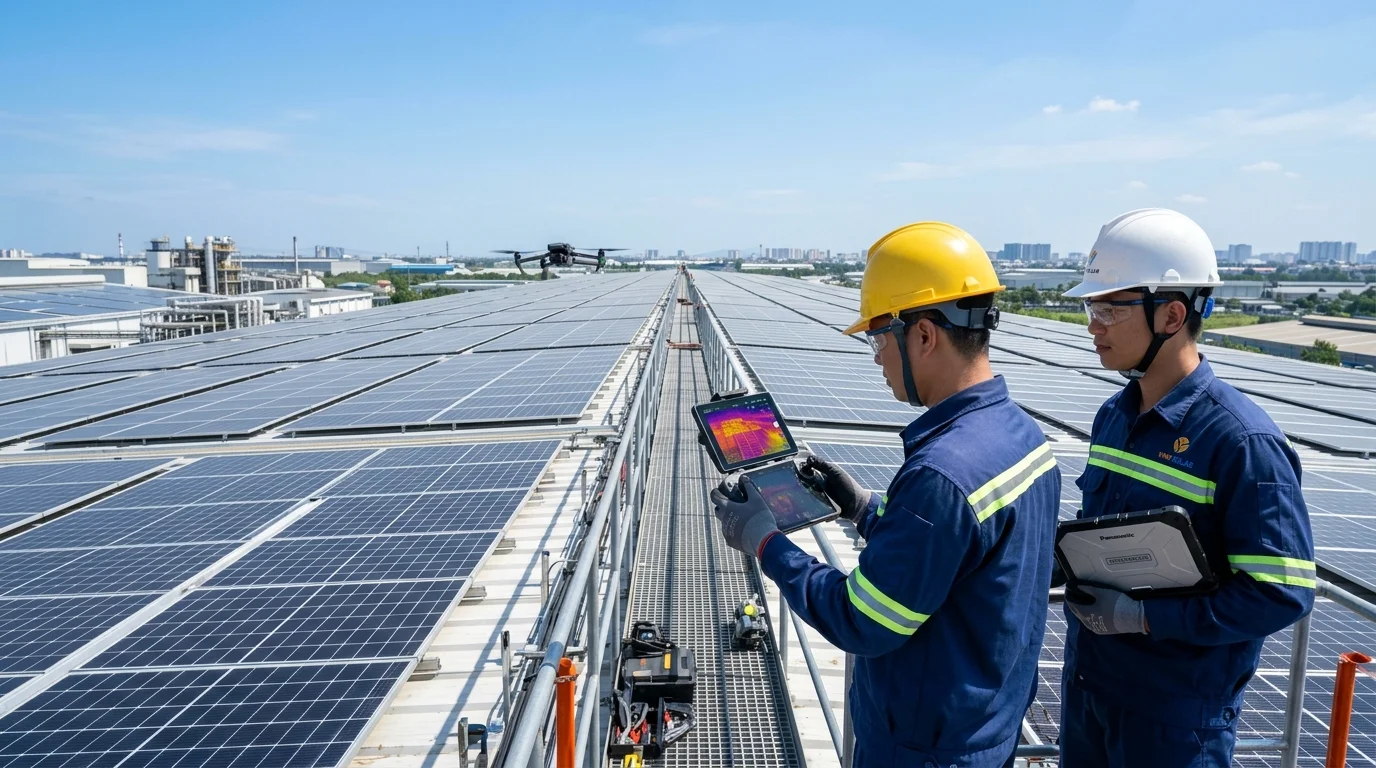

Nhiều chủ đầu tư nhà xưởng và đơn vị vận hành O&M điện mặt trời áp mái thường đối mặt với bài toán hóc chuẩn chẩn đoán sự cố khi diện tích lắp đặt lên đến hàng chục nghìn mét vuông. Khi các tấm pin hoạt động liên tục dưới thời tiết khắc nghiệt, rủi ro xuất hiện các vi vết nứt, bong tróc hoặc hỏng cell là điều khó tránh khỏi.
Giải pháp ứng dụng Drone thermal phát hiện Hotspot pin mặt trời ra đời như một bước tiến công nghệ đột phá, giúp kỹ thuật viên quét toàn bộ mái nhà xưởng chỉ trong vài giờ thay vì mất hàng tuần đo đạc thủ công. Công nghệ Drone thermal phát hiện Hotspot pin mang lại dữ liệu nhiệt độ chính xác đến từng cell pin nhỏ nhất, loại bỏ hoàn toàn các điểm mù kiểm tra.
Bài viết này sẽ phân tích chi tiết nguyên lý hoạt động, 5 lợi ích cốt lõi và quy trình kỹ thuật tiêu chuẩn khi triển khai bay drone quét nhiệt pin mặt trời chẩn đoán sức khỏe hệ thống năng lượng mặt trời chuyên nghiệp hiện nay.
Hiện tượng Hotspot pin mặt trời là gì và tại sao nguy hiểm?

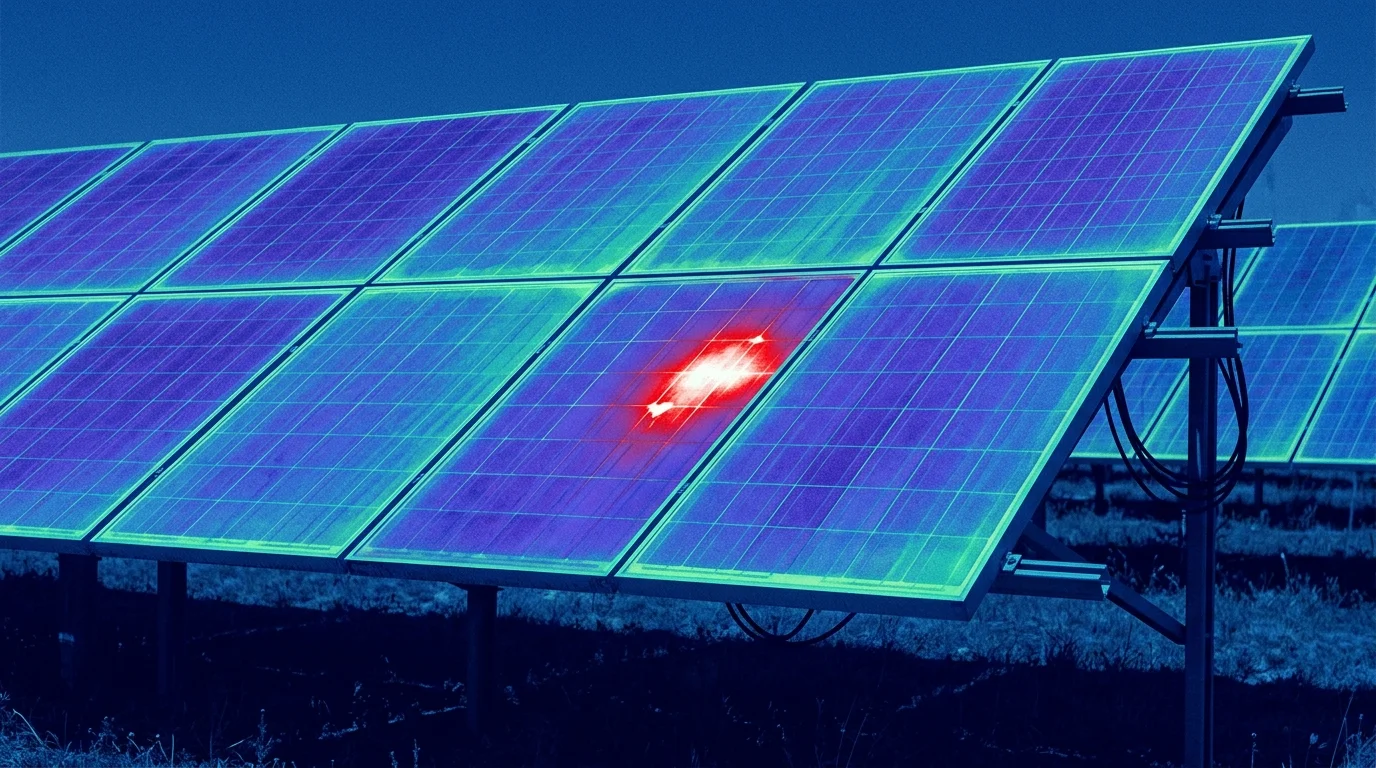

Trong hệ thống điện mặt trời, Hotspot (điểm nóng cục bộ) là hiện tượng một hoặc nhiều tế bào quang điện (solar cell) bị tăng nhiệt độ bất thường so với các vùng xung quanh. Nhiệt độ tại điểm nóng này có thể vượt quá 100 độ C, gây tổn hại nghiêm trọng đến kết cấu vật liệu của tấm pin. Khi triển khai Drone thermal phát hiện Hotspot pin, các vùng quá nhiệt này hiển thị rõ nét trên bản đồ nhiệt.
Nguyên nhân chính dẫn đến hiện tượng Hotspot bao gồm sự che bóng cục bộ do lá cây, bụi bẩn lâu ngày tích tụ hoặc vết phân chim. Khi một phần cell pin bị che khuất, nó ngừng tạo ra dòng điện và vô tình biến thành tải tiêu thụ điện năng năng lượng từ các cell xung quanh truyền tới, sinh ra nhiệt lượng lớn.
Bên cạnh đó, các vết nứt vi mô (micro-cracks) phát sinh trong quá trình vận chuyển, thi công lắp đặt hoặc sự cố hỏng hóc diode bypass cũng khiến dòng điện bị nghẽn. Nếu không kịp thời ứng dụng camera hồng ngoại kiểm tra pin solar để phát hiện, điểm nóng sẽ làm cháy lớp màng bọc EVA, nứt kính bảo vệ và nguy cơ gây hỏa hoạn trên mái tôn nhà xưởng.
Nguyên lý hoạt động khi dùng Drone thermal phát hiện Hotspot pin
Công nghệ chẩn đoán này dựa trên nguyên lý bức xạ nhiệt hồng ngoại. Mọi vật thể có nhiệt độ trên độ C tuyệt đối đều phát ra năng lượng hồng ngoại mà mắt thường không nhìn thấy được. Cảm biến tầm nhiệt chuyên dụng gắn trên drone sẽ ghi nhận bức xạ này và chuyển đổi thành hình ảnh dải màu nhiệt (Radiometric Thermal Image).
Khi tiến hành bay drone quét nhiệt pin mặt trời, hệ thống camera kép (Dual Camera) hoạt động đồng thời. Camera quang học RGB ghi lại hình ảnh thực tế chất lượng cao, trong khi camera hồng ngoại kiểm tra pin solar quét toàn bộ bức xạ nhiệt bề mặt. Hai luồng dữ liệu này được đè lớp (overlay) giúp giải pháp Drone thermal phát hiện Hotspot pin đạt độ chính xác tối đa.
Sự chênh lệch nhiệt độ giữa vùng bình thường và vùng bị lỗi được đo lường chính xác. Nếu chênh lệch nhiệt độ dưới 10 độ C, vùng pin đó chỉ ở mức cảnh báo nhẹ. Tuy nhiên, nếu mức chênh lệch vượt quá 20 độ C, giải pháp Drone thermal phát hiện Hotspot pin sẽ gắn nhãn điểm nóng nguy hiểm cần xử lý kỹ thuật lập tức để tránh làm hỏng toàn bộ module PV.
5 Ưu thế vượt trội của giải pháp phát hiện điểm nóng hotspot bằng flycam
Triển khai phương pháp phát hiện điểm nóng hotspot bằng flycam mang lại nhiều bước tiến vượt bậc so với kiểm tra truyền thống. Dưới đây là 5 ưu điểm nổi bật giúp phương pháp phát hiện điểm nóng hotspot bằng flycam trở thành tiêu chuẩn vàng trong vận hành O&M năng lượng tái tạo hiện nay.
Thứ nhất là tốc độ kiểm tra vượt trội. Việc sử dụng Drone thermal phát hiện Hotspot pin cho phép một thiết bị drone công nghiệp quét kiểm tra từ 10MWp đến 20MWp công suất pin áp mái chỉ trong một ngày làm việc. Tốc độ này nhanh hơn gấp 20 lần so với việc kỹ thuật viên cầm thiết bị đo nhiệt đi từng dãy pin trên mái tôn.
Thứ hai là độ chính xác và độ phân giải cao. Nhờ tích hợp cảm biến nhiệt Radiometric độ phân giải cao, hệ thống Drone thermal phát hiện Hotspot pin có thể nhận diện chính xác các bất thường nhiệt độ cực nhỏ ở mức độ cell pin, giúp phát hiện sớm các nguy cơ tiềm ẩn trước khi chúng gây ra tổn thất điện năng lớn.
Thứ ba là đảm bảo an toàn tuyệt đối cho người lao động. Việc di chuyển trên mái tôn nhà xưởng có độ dốc cao hoặc bề mặt mái trơn trượt luôn tiềm ẩn rủi ro tai nạn nghiêm trọng. Ứng dụng giải pháp bảo trì O&M solar bằng drone giúp kỹ thuật viên điều khiển từ mặt đất an toàn và hiệu quả.
Thứ tư là tính năng tự động hóa gắn tọa độ GPS (Geotagging). Khi giải pháp Drone thermal phát hiện Hotspot pin hoạt động, mỗi bức ảnh chụp đều kèm theo dữ liệu vị trí địa lý chuẩn xác. Nhờ đó, phần mềm phân tích lập bản đồ tọa độ chính xác của từng tấm pin bị lỗi, hỗ trợ đội ngũ sửa chữa tìm đúng vị trí ngay lập tức.

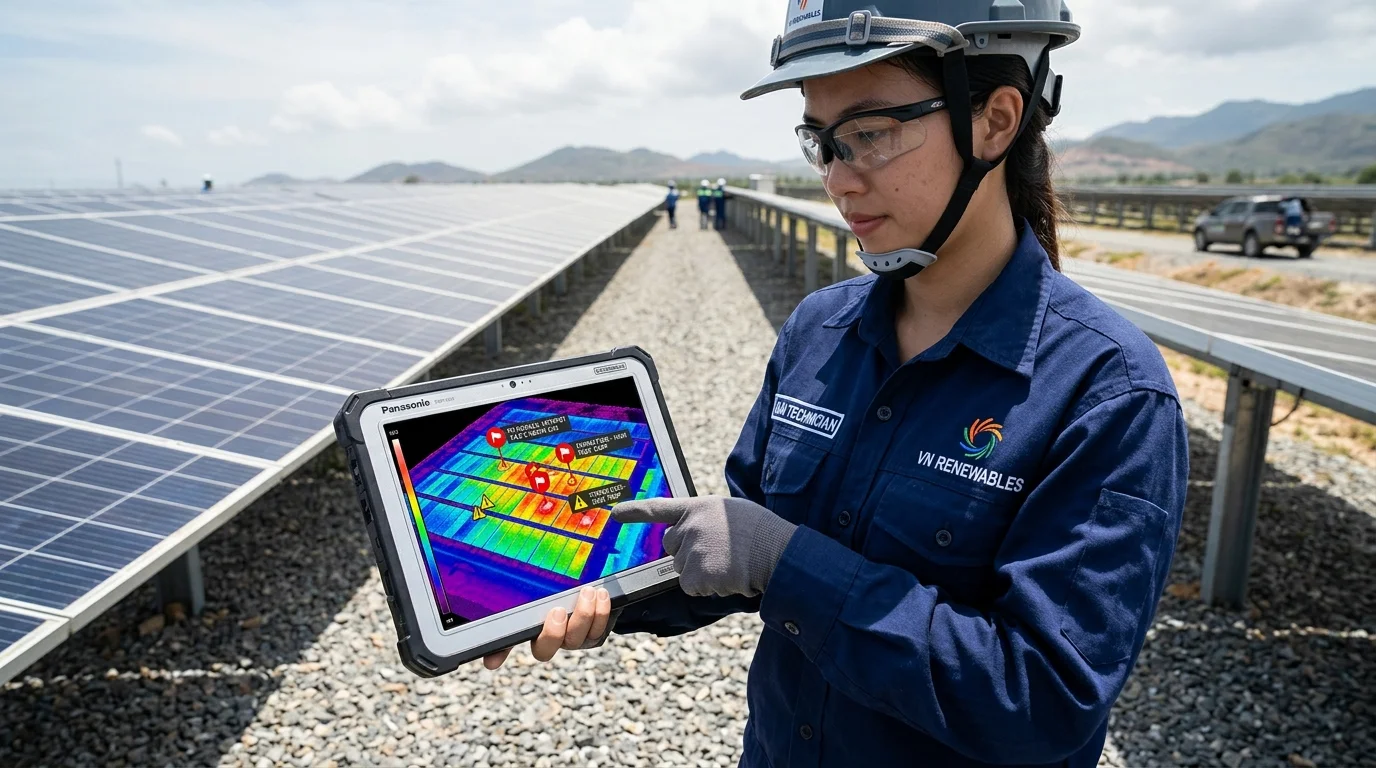

Thứ năm là tối ưu hóa chi phí vận hành bảo trì lâu dài. Quy trình bảo trì O&M solar bằng drone tầm nhiệt phát hiện sớm các sự cố ngầm giúp doanh nghiệp chủ động trong kế hoạch bảo hành, giảm thiểu thời gian dừng hệ thống (downtime) và duy trì sản lượng phát điện tối đa trong suốt vòng đời dự án.
Quy trình chuẩn kỹ thuật khi sử dụng camera hồng ngoại kiểm tra pin solar
Để đảm bảo kết quả đo đạc chính xác và tuân thủ tiêu chuẩn quốc tế ISO/IEC 62446-3 về kiểm tra quang nhiệt hệ thống mặt trời, việc ứng dụng camera hồng ngoại kiểm tra pin solar cần tuân thủ nghiêm ngặt 5 bước kỹ thuật cơ bản sau.

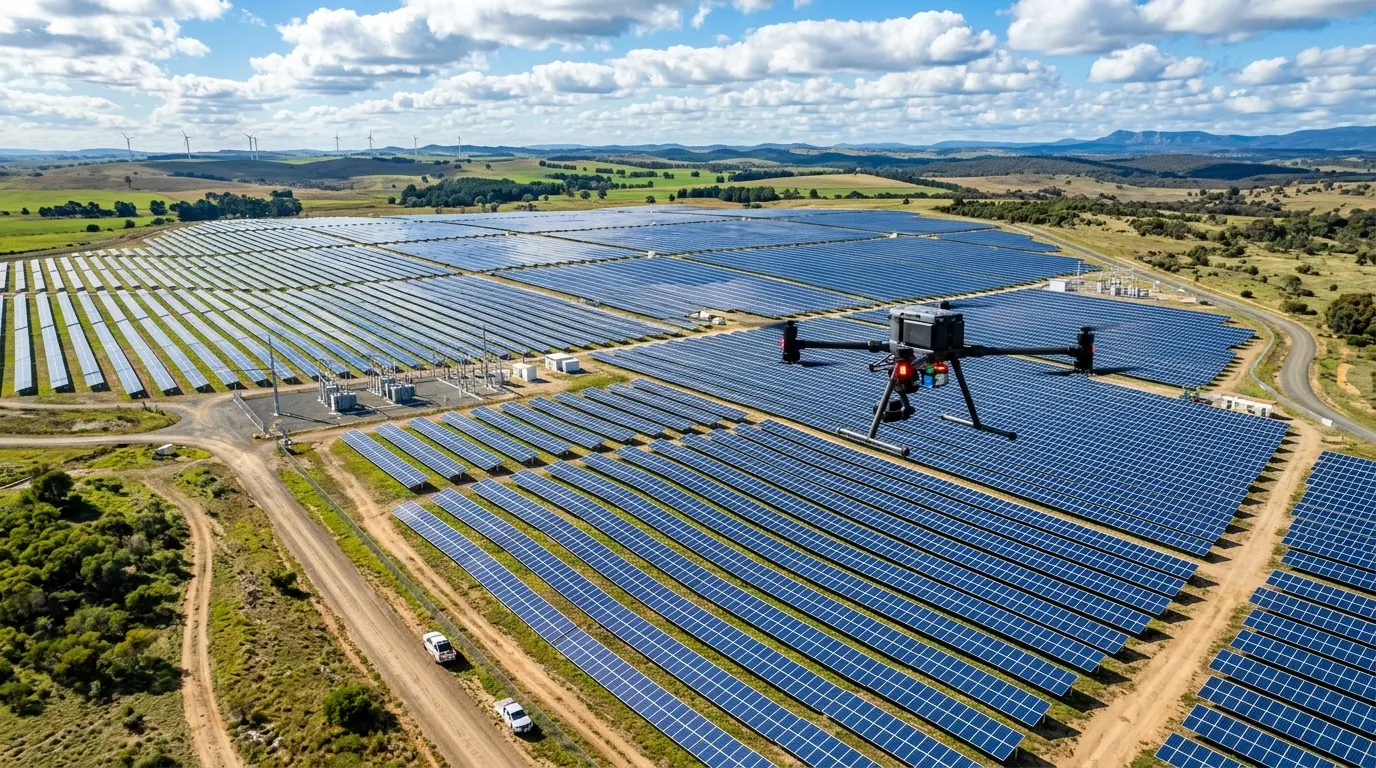

Bước 1 là lập kế hoạch đường bay tự động (Flight Planning). Kỹ thuật viên sử dụng phần mềm chuyên dụng để thiết lập ranh giới dự án, độ cao bay (thường từ 30m đến 50m) và độ chồng phủ ảnh. Trong quy trình bay drone quét nhiệt pin mặt trời, độ chồng phủ ảnh dọc (front overlap) và ảnh ngang (side overlap) phải đạt tối thiểu từ 70% đến 80% để đảm bảo việc ghép ảnh 2D/3D không bị biến dạng.
Bước 2 là đánh giá điều kiện môi trường trước khi khởi hành. Công tác sử dụng camera hồng ngoại kiểm tra pin solar chỉ được thực hiện khi cường độ bức xạ mặt trời đạt tối thiểu 600 W/m2 (tốt nhất là từ 700 W/m2 trở lên) để đảm bảo các cell pin phát sinh nhiệt rõ ràng. Ngoài ra, tốc độ gió phải dưới 8 m/s và bầu trời không có mây che thất thường.
Bước 3 là tiến hành bay chụp thu thập dữ liệu. Drone thực thi đường bay tự động theo các tọa độ định sẵn (Waypoints), hệ thống Drone thermal phát hiện Hotspot pin tiến hành chụp đồng thời ảnh hồng ngoại và ảnh quang học theo chu kỳ thời gian nhất định. Kỹ thuật viên dưới mặt đất giám sát liên tục thông số tín hiệu và dung lượng pin.
Bước 4 là xử lý dữ liệu và tạo bản đồ Orthomosaic. Toàn bộ hình ảnh thu thập từ quá trình phát hiện điểm nóng hotspot bằng flycam sẽ được đưa vào phần mềm xử lý chuyên sâu để ghép thành bản đồ toàn cảnh dự án điện mặt trời. Mỗi điểm ảnh trên bản đồ đều mang giá trị nhiệt độ tuyệt đối.
Bước 5 là trích xuất báo cáo phân tích lỗi. Thuật toán trí tuệ nhân tạo (AI) sẽ tự động quét bản đồ, giúp hệ thống Drone thermal phát hiện Hotspot pin phân loại các dạng lỗi như Hotspot cell, chuỗi pin bị đứt mạch (Hot String) hay hỏng diode bypass. Báo cáo chi tiết sẽ xuất ra danh sách các tấm pin cần thay thế cùng tọa độ chính xác.
Bảng so sánh hiệu quả: Kiểm tra thủ công vs Bay drone quét nhiệt
Nhằm giúp quý khách hàng và các nhà quản lý dự án có cái nhìn trực quan nhất về hiệu quả kinh tế cũng như kỹ thuật, bảng dưới đây so sánh chi tiết giữa phương pháp kiểm tra thủ công và giải pháp Drone thermal phát hiện Hotspot pin tiên tiến hiện nay.
| Tiêu chí đánh giá | Kiểm tra thủ công (Súng đo nhiệt) | Bay drone quét nhiệt (UAV Thermal) |
|---|---|---|
| Tốc độ kiểm tra (10MWp) | Từ 10 đến 15 ngày làm việc | Chỉ từ 1 đến 2 ngày bay |
| Độ phủ và tính toàn diện | Đo xác suất một số vị trí pin | Quét 100% toàn bộ bề mặt tấm pin |
| Độ chính xác vị trí lỗi | Ghi chép thủ công, dễ nhầm lẫn | Tự động gán tọa độ GPS chính xác 100% |
| An toàn lao động | Mức độ rủi ro cao khi trèo mái | Tuyệt đối an toàn, điều khiển từ mặt đất |
| Báo cáo và lưu trữ dữ liệu | File báo cáo giấy hoặc Excel đơn giản | Bản đồ nhiệt số hóa 3D tích hợp báo cáo AI |
Có thể thấy rằng việc đầu tư giải pháp bảo trì O&M solar bằng drone mang lại hiệu suất vượt trội về mặt thời gian và chất lượng dữ liệu, giúp ban quản lý dự án tiết kiệm tới 60% tổng chi phí vận hành hàng năm.
Kinh nghiệm lựa chọn thiết bị Drone và Camera nhiệt chuyên dụng
Để đạt được kết quả khi triển khai Drone thermal phát hiện Hotspot pin một cách chuẩn xác, việc lựa chọn đúng hệ thống phần cứng và phần mềm đóng vai trò quyết định. Kỹ thuật viên không nên sử dụng các dòng flycam cá nhân phổ thông mà cần trang bị dòng drone công nghiệp chuyên dụng.
Về thiết bị bay (Drone Platform), nền tảng bay phục vụ công tác bảo trì O&M solar bằng drone cần đáp ứng thời gian hoạt động liên tục tối thiểu 35 phút mỗi lần nạp pin, có khả năng kháng gió cấp 5 hoặc cấp 6 và trang bị chuẩn kháng nước bụi IP45. Tích hợp mô-đun định vị RTK (Real-Time Kinematic) là bắt buộc để đạt độ chính xác tọa độ theo từng cm.

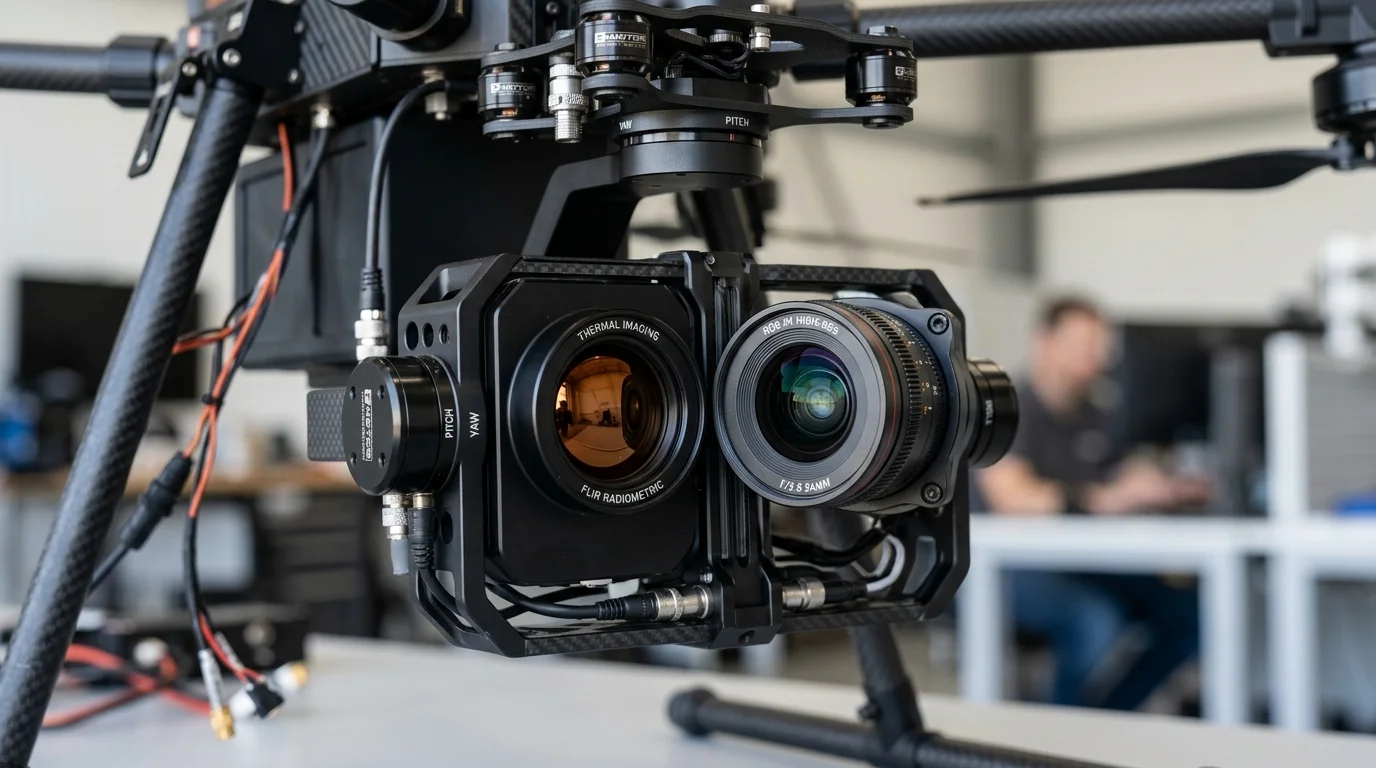

Về cảm biến hồng ngoại, hệ thống camera hồng ngoại kiểm tra pin solar cần có độ phân giải tối thiểu 640×512 pixel với độ nhạy nhiệt (NETD) dưới 50mK. Cảm biến phải hỗ trợ định dạng ảnh Radiometric để lưu giữ thông tin nhiệt độ nguyên bản cho từng pixel ảnh, phục vụ công tác phân tích chuyên sâu trên máy tính.
Lời khuyên tối ưu cho chủ đầu tư nhà xưởng và đơn vị O&M
Đối với các chủ đầu tư nhà xưởng, việc ứng dụng Drone thermal phát hiện Hotspot pin nên được đưa vào quy trình bảo trì định kỳ từ 6 tháng đến 1 năm một lần. Đặc biệt, ngay sau khi kết thúc công tác thi công lắp đặt và chuẩn bị nghiệm thu bàn giao (COD), việc bay drone quét nhiệt pin mặt trời toàn diện là bằng chứng kỹ thuật quan trọng để yêu cầu nhà thầu hoặc nhà sản xuất bảo hành các tấm pin bị lỗi kỹ thuật ban đầu.
Tóm lại, việc kết hợp giữa dịch vụ bảo trì chuyên nghiệp và giải pháp Drone thermal phát hiện Hotspot pin trên không hiện đại sẽ giúp hệ thống điện mặt trời của bạn luôn vận hành ở trạng thái hiệu suất cao nhất, mang lại dòng tiền đầu tư ổn định và an toàn cháy nổ tuyệt đối.
