Điện mặt trời Bình Định chống bão: 5 kỹ thuật lắp đặt

Nhiều chủ nhà xưởng hay hộ gia đình tại Quy Nhơn khi tính lắp điện mặt trời thường chỉ hỏi xem tấm pin bao nhiêu Watt, giá bao nhiêu tiền một tấm hoặc chọn dòng inverter nào chạy êm. Nhưng vấn đề là tại các khu vực ven biển miền Trung, đặc biệt là Bình Định, yếu tố quan trọng quyết định sự sinh tồn của cả hệ thống lại chính là kết cấu cơ khí chịu lực gió bão. Nếu khung giàn lỏng lẻo, bão giật cấp 12 có thể thổi bay hàng trăm triệu đồng chỉ trong vài phút.

Khảo sát thực tế cho thấy hầu hết các vụ sập giàn pin mặt trời mùa mưa bão không phải do tấm pin kém chất lượng, mà do lỗi thiết kế khung giàn và kỹ thuật cố định clamp kẹp không đạt chuẩn. Bài viết này từ đội ngũ kỹ sư Ngọc Thiên sẽ hướng dẫn chi tiết các giải pháp kỹ thuật cốt lõi giúp hệ thống điện mặt trời bình định chống bão an toàn, bảo vệ tài sản bền vững cho doanh nghiệp và gia đình bạn.

Tại sao điện mặt trời Bình Định chống bão cần kỹ thuật đặc thù?

Tỉnh Bình Định là khu vực duyên hải miền Trung đầy nắng nhưng cũng là tâm điểm chịu ảnh hưởng của các cơn bão nhiệt đới dữ dội đổ bộ hàng năm. Điều kiện thời tiết khắc nghiệt này đặt ra những thử thách cực kỳ lớn đối với kết cấu xây dựng nói chung và hệ thống điện năng lượng mặt trời áp mái nói riêng.

Xét về mặt khí động học, một tấm pin mặt trời tiêu chuẩn có kích thước khoảng 2,2m x 1,1m, diện tích bề mặt gần 2,5 mét vuông. Khi lắp ghép hàng chục đến hàng trăm tấm pin liền kề nhau trên mái nhà, chúng sẽ tạo thành một cánh buồm khổng lồ hứng gió. Nếu gió bão giật mạnh luồn qua khe hở phía dưới, lực nâng và áp lực âm (gió hút) tác động lên giàn pin là cực kỳ khủng khiếp.

Hơn nữa, bầu không khí ven biển Bình Định mang hàm lượng muối mặn rất cao. Lớp muối này bám lên các chi tiết kim loại, bu lông, ốc vít và thúc đẩy quá trình oxy hóa, ăn mòn điện hóa diễn ra nhanh gấp nhiều lần so với khu vực nội địa. Một hệ thống khung giàn thép thông thường bị rỉ sét sẽ mất đi hơn 50% khả năng chịu lực chỉ sau vài năm, khiến toàn bộ giàn pin dễ dàng bị gió lốc giật sập.

Tiêu chuẩn gió bão trong thiết kế solar tại Bình Định

Theo Quy chuẩn kỹ thuật quốc gia về số liệu điều kiện tự nhiên dùng trong xây dựng QCVN 02:2022/BXD, phần lớn các huyện ven biển và thành phố Quy Nhơn thuộc tỉnh Bình Định được xếp vào vùng áp lực gió III.B. Áp lực gió tiêu chuẩn thiết kế (W₀) tại khu vực này lên tới 125daN/m² tương đương với vận tốc gió giật lên đến hơn 160 km/h (sức gió bão cấp 14, cấp 15).

Khi tính toán tải trọng gió tác động lên hệ thống pin theo tiêu chuẩn quốc gia mới nhất về tải trọng và tác động là TCVN 2737:2023, kỹ sư bắt buộc phải áp dụng vận tốc gió giật 3 giây (3s Gust). Tiêu chuẩn này phản ánh chính xác các cơn gió giật bất ngờ – nguyên nhân trực tiếp gây ra hiện tượng tốc mái và uốn cong thanh rail nhôm đỡ pin.

Hệ số độ tin cậy tải trọng gió ($\gamma_f$) đối với kết cấu đỡ pin mặt trời phải đạt tối thiểu là 2.1 khi tính toán trạng thái giới hạn chịu lực. Việc áp dụng đúng tiêu chuẩn kỹ thuật này giúp hệ thống khung giàn giữ được sự ổn định cơ học, không bị biến dạng hay bung liên kết khi chịu áp lực gió trực diện hoặc lực hút ngược từ phía sau tấm pin.

5 kỹ thuật lắp đặt cốt lõi giúp điện mặt trời Bình Định chống bão

Để đảm bảo công trình an toàn tuyệt đối qua các mùa bão lũ, đơn vị thi công phải áp dụng đồng bộ các giải pháp cơ khí và điện kỹ thuật cao. Dưới đây là 5 kỹ thuật lắp đặt chống bão hàng đầu được kỹ sư Ngọc Thiên áp dụng thực tế tại các công trình Bình Định.

1. Thiết kế khung giàn thép hình vững chắc và giằng chéo chống rung

Thay vì sử dụng các thanh sắt hộp mỏng giá rẻ dễ bị võng, hệ thống khung giàn chống bão tiêu chuẩn bắt buộc phải sử dụng thép mạ kẽm nhúng nóng dạng thép hình (như thép chữ I, chữ U hoặc thép hộp dày tối thiểu 2.5mm – 3mm). Lớp mạ kẽm nhúng nóng dày từ 80 micromet trở lên là lá chắn bảo vệ thép khỏi bị ăn mòn bởi hơi muối biển Quy Nhơn.

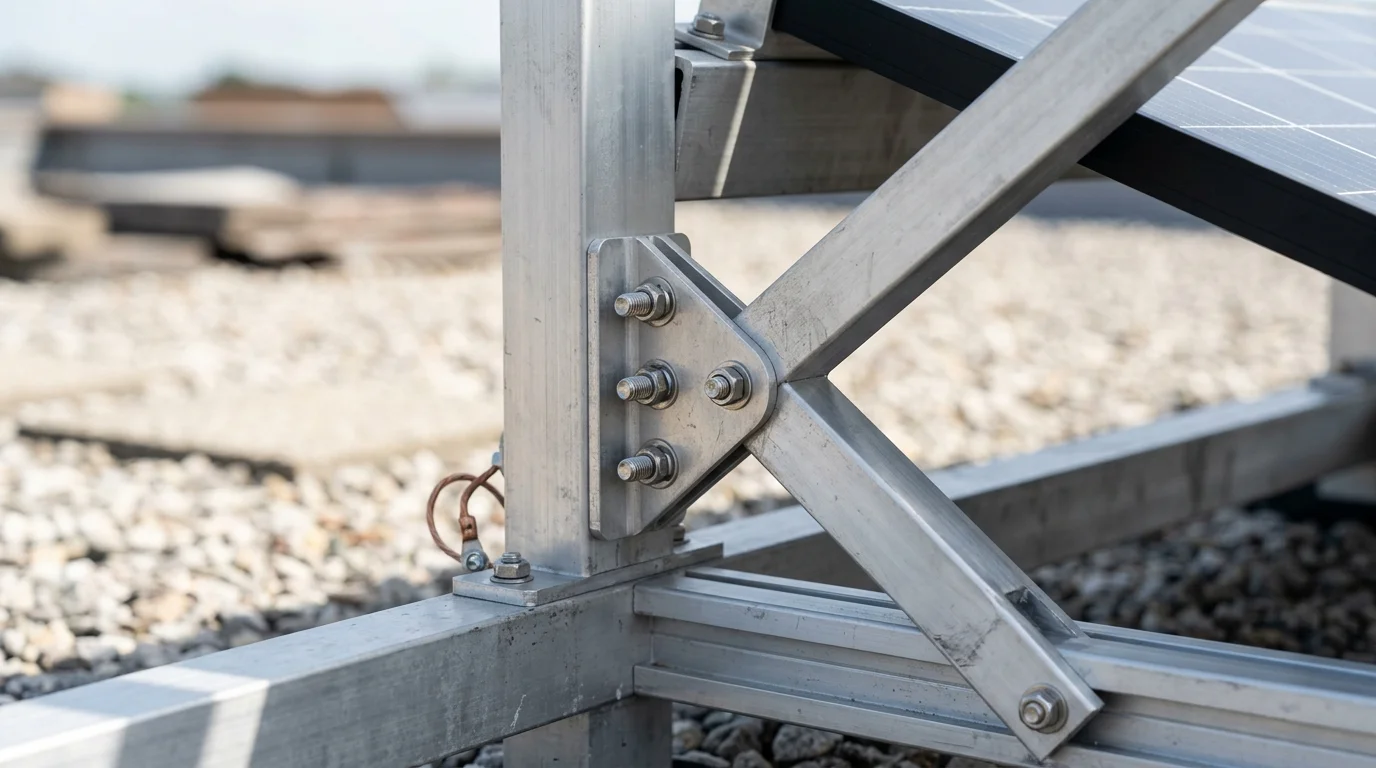

Kỹ thuật giằng chéo (cross-bracing) bằng thép góc chữ V hoặc cáp thép căng cường độ cao tại các góc của khung giàn đóng vai trò khóa cứng kết cấu. Các thanh giằng này phân phối lực kéo và nén do gió bão tác động đều lên toàn bộ hệ chân cột, triệt tiêu lực xoắn vặn và hiện tượng cộng hưởng rung lắc vốn là nguyên nhân bẻ gãy các liên kết yếu.

2. Kỹ thuật gia cố chân cột và móng bê tông tiêu chuẩn

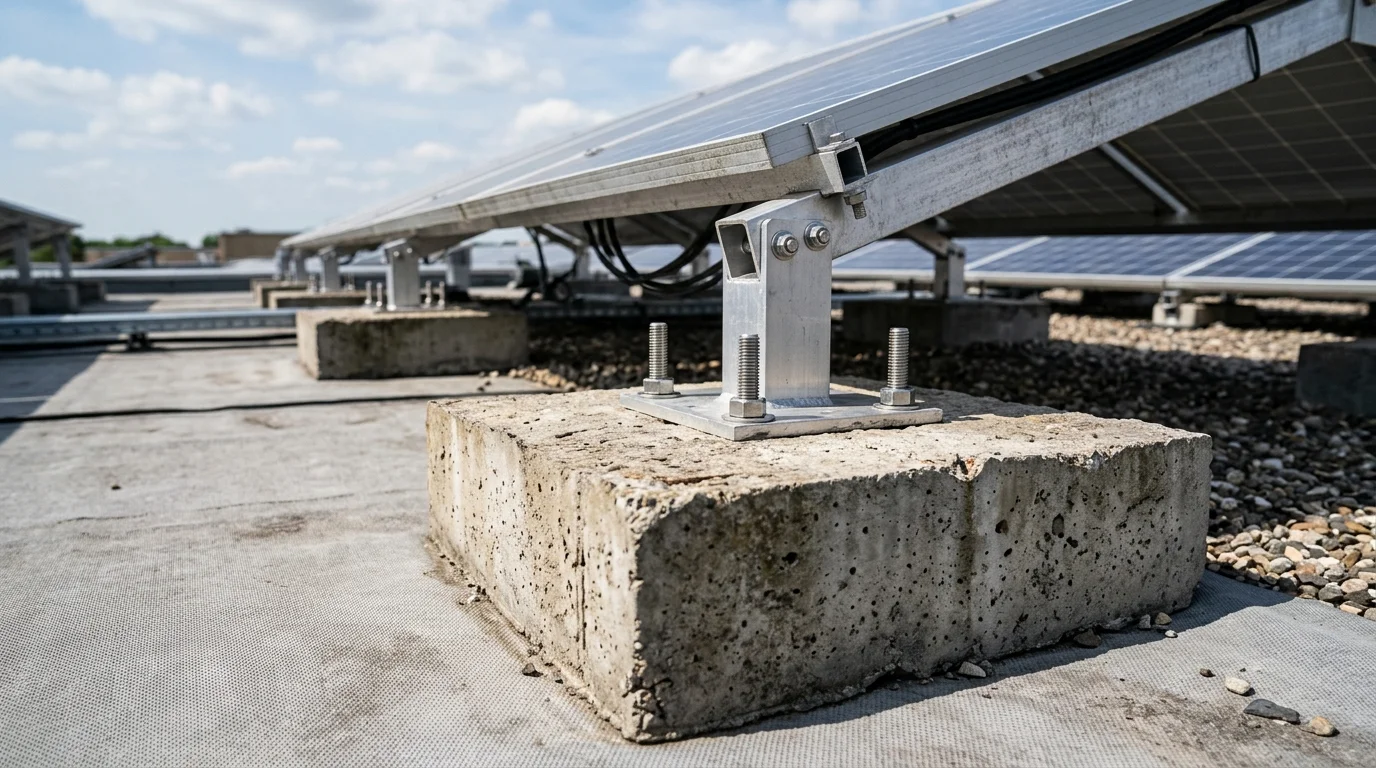

Đối với hệ thống điện mặt trời lắp đặt trên mái bằng hoặc trên mặt đất, móng bê tông cốt thép đúc sẵn hoặc đúc trực tiếp tại chỗ là yếu tố giữ cho toàn bộ giàn pin không bị lật nhào. Trọng lượng và thể tích của mỗi khối móng bê tông phải được tính toán dựa trên lực nâng của gió bão vùng III.B. Thông thường, mỗi chân cột cần một khối bê tông mác 250 có kích thước tối thiểu 400x400x400mm.

Sự liên kết giữa chân cột khung thép và móng bê tông được thực hiện thông qua bản mã thép dày 8mm – 10mm và hệ bu lông nở hóa chất (epoxy) cường độ cao cấy sâu vào bê tông. Trên các mái tôn nhà xưởng, chân đế chữ L hoặc chân kẹp cliplok/seamlock phải được bắt trực tiếp vào xà gồ chịu lực bên dưới bằng vít bắn tôn chuyên dụng có đệm cao su EPDM chống thấm nước và chống rỉ sét.

3. Sử dụng hệ kẹp chuyên dụng và bu lông inox 304 chống ăn mòn

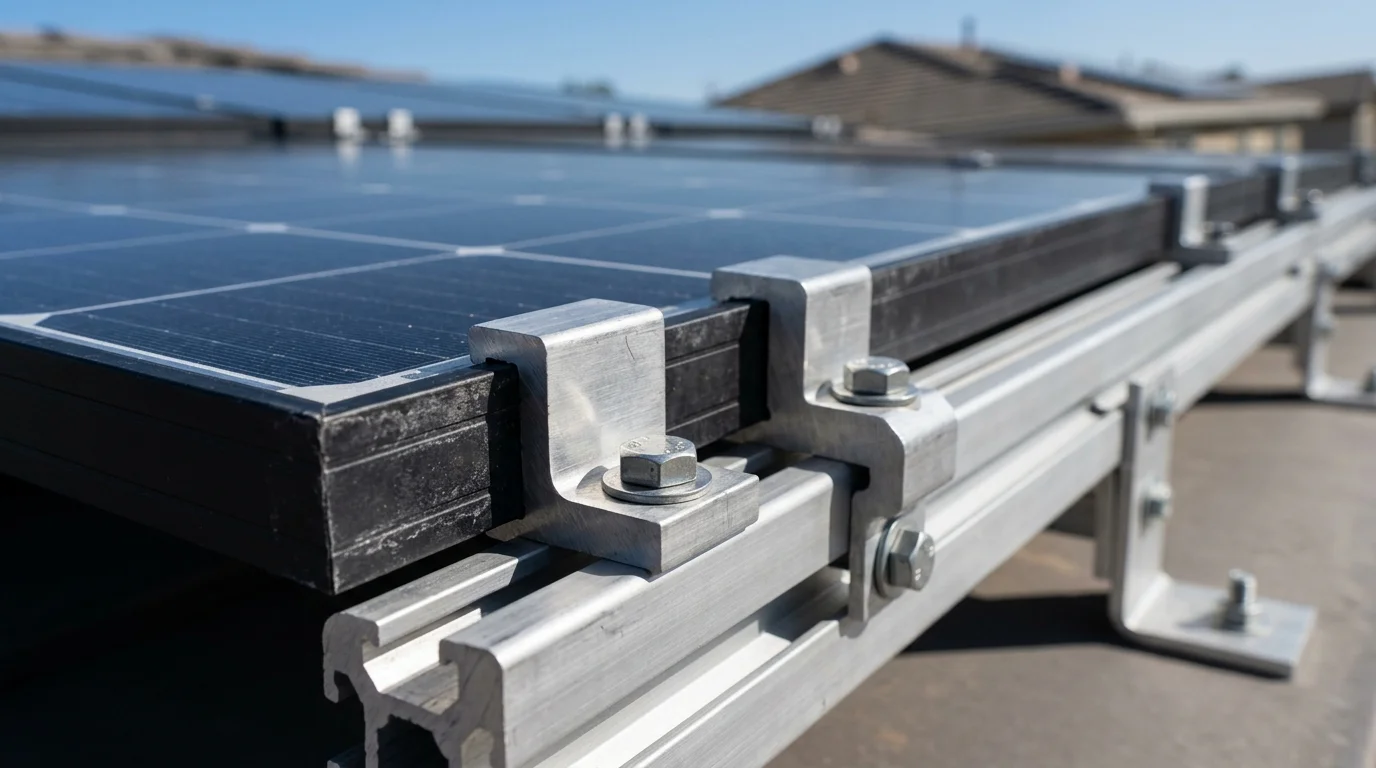

Kẹp giữa (mid-clamp) và kẹp biên (end-clamp) là những chi tiết trực tiếp kẹp giữ tấm pin mặt trời vào thanh rail nhôm đỡ. Khi có bão lớn, lực uốn và xoắn từ tấm pin sẽ dồn toàn bộ vào các kẹp này. Vì vậy, hệ kẹp phải làm bằng hợp kim nhôm định hình cường độ cao AL6005-T5 có độ dày tiêu chuẩn và biên dạng ôm sát khung nhôm tấm pin.

Toàn bộ bu lông, đai ốc sử dụng để siết kẹp bắt buộc phải là inox 304 (thép không gỉ A2-70) hoặc inox 316 để ngăn ngừa triệt để hiện tượng rỉ sét và kẹt cứng do muối biển. Kỹ thuật viên khi lắp đặt phải dùng cờ lê lực (torque wrench) để siết bu lông với lực siết định mức chính xác từ 15 – 20 N.m, tránh siết quá lỏng làm tuột pin khi gió bão hoặc siết quá chặt gây nứt vỡ khung nhôm và kính cường lực của pin.

4. Thiết kế khoảng cách hở thông gió và góc nghiêng tối ưu

Một sai lầm phổ biến khi thi công là ốp tấm pin mặt trời quá sát vào mặt mái tôn hoặc sàn bê tông để tiết kiệm khoảng không. Khi không có khoảng hở thông gió, luồng gió thổi qua mái sẽ bị chặn lại và tạo ra vùng áp lực dương rất lớn bên dưới giàn pin, sẵn sàng đẩy tung hệ thống lên trên.

Kỹ thuật thi công chuẩn đòi hỏi phải duy trì khoảng cách hở tối thiểu từ 10cm – 15cm giữa mặt dưới của tấm pin và mặt mái. Khoảng hở này vừa giúp luồng khí lưu thông tự do làm mát giàn pin (tăng hiệu suất phát điện), vừa giải phóng áp suất khí động học khi có gió giật. Đồng thời, việc tính toán góc nghiêng tối ưu của khung giàn (khoảng 10 đến 12 độ tại Bình Định) giúp giảm thiểu diện tích đón gió trực diện mà vẫn đón nhận bức xạ mặt trời tốt nhất theo mùa.

Để tìm hiểu sâu hơn về phương pháp căn chỉnh góc đón nắng kết hợp giảm cản gió cho hệ thống khung đỡ tại khu vực miền Trung, bạn có thể tham khảo thêm cẩm nang tối ưu góc nghiêng khung giàn Solar theo mùa tại Việt Nam do chúng tôi biên soạn kỹ lưỡng.

5. Quy trình đấu nối tủ điện bảo vệ AC/DC tích hợp chống sét SPD

Gió bão thường đi kèm với các hiện tượng thời tiết nguy hiểm như mưa giông lớn và sét đánh trực tiếp hoặc gián tiếp. Do đó, hệ thống điện mặt trời bình định chống bão không chỉ cần vững chắc về mặt cơ khí mà phải an toàn tuyệt đối về mặt điện học.

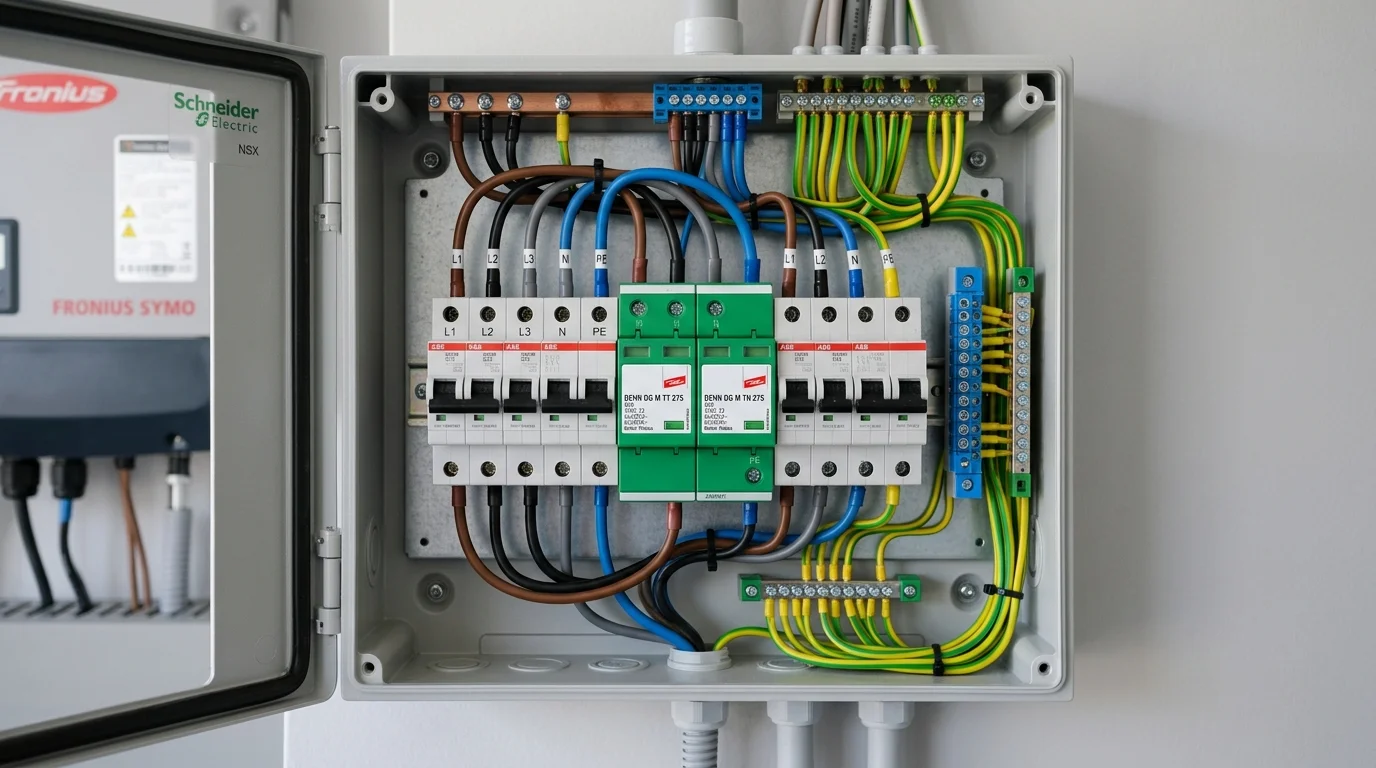

Hệ thống tủ điện tổng bảo vệ hệ thống phải tích hợp các thiết bị đóng cắt tự động chống quá tải, ngắn mạch (MCB, MCCB) chất lượng cao của các thương hiệu hàng đầu thế giới. Đặc biệt, bắt buộc phải lắp đặt các thiết bị bảo vệ chống sét lan truyền (Surge Protective Devices – SPD) cho cả đường DC (từ giàn pin xuống inverter) và đường AC (từ inverter ra lưới điện tiêu thụ).

Toàn bộ giàn khung nhôm của pin, thanh rail nhôm và vỏ tủ điện phải được liên kết tiếp địa (grounding) đồng bộ bằng dây cáp đồng tiếp địa chuyên dụng dẫn xuống hệ thống cọc tiếp địa đóng sâu dưới lòng đất, đảm bảo điện trở đất đo đạt tiêu chuẩn dưới 4 Ohm. Điều này giúp triệt tiêu dòng điện rò rỉ và bảo vệ an toàn cho biến tần hybrid nhạy cảm khi có sét đánh lan truyền hoặc chập cháy do mưa bão.

Hướng dẫn quy trình gia cố và bảo trì trước mùa mưa bão

Bên cạnh việc thiết kế và thi công ban đầu chuẩn xác, hoạt động bảo trì phòng ngừa định kỳ O&M là vô cùng quan trọng giúp phát hiện sớm các nguy cơ mất an toàn của hệ thống điện mặt trời trước khi bão lũ ập đến.

Kỹ sư Ngọc Thiên khuyến nghị các chủ đầu tư tại Bình Định nên thực hiện quy trình kiểm tra hệ thống định kỳ 2 lần mỗi năm, đặc biệt là vào thời điểm tháng 8 – trước khi miền Trung bước vào mùa mưa bão chính thức. Quy trình kiểm tra thực tế bao gồm các bước sau:

• Kiểm tra kết cấu cơ khí: Dùng flycam hoặc trèo trực tiếp lên mái để kiểm tra độ rỉ sét của bu lông chân đế, lực siết các kẹp pin, độ võng của thanh rail nhôm và sự ổn định của giằng chéo khung thép. Siết lại toàn bộ ốc vít bằng cờ lê lực đúng định mức.
• Kiểm tra hệ thống dây cáp điện: Đảm bảo tất cả dây cáp dẫn điện DC đều được bọc trong ống luồn dây chuyên dụng chịu tia UV chống ăn mòn và được cố định gọn gàng vào khung giàn bằng dây rút nhựa chịu ngoài trời. Không được để dây điện lòng thòng chạm xuống mái tôn, vì gió bão chà xát lâu ngày sẽ làm xước vỏ cáp gây rò rỉ điện hoặc chập cháy.
• Đo kiểm hệ thống tiếp địa: Sử dụng thiết bị chuyên dụng đo điện trở nối đất của hệ thống kim thu sét và giàn pin, đảm bảo giá trị điện trở vẫn đạt chuẩn an toàn dưới 4 Ohm. Kiểm tra các mối hàn nối đất xem có bị rỉ sét do muối biển hay không.
• Bảo vệ thiết bị Inverter: Đảm bảo máy biến tần (Inverter) được lắp đặt ở nơi khô ráo, có mái che che chắn mưa tạt gió lùa trực tiếp. Kiểm tra gioăng cao su chống nước của nắp hộp tủ điện kỹ thuật xem còn kín hay đã bị lão hóa.

Khi nhận được dự báo có bão lớn chuẩn bị đổ bộ vào khu vực Bình Định, chủ nhà hoặc quản lý kỹ thuật nhà xưởng cần thực hiện ngắt cầu dao AC (CB) tổng và cầu dao DC (CB giàn pin) của Inverter để đưa hệ thống về trạng thái offline an toàn, tránh các sự cố chập điện do nước mưa ngập hoặc sét đánh gián tiếp.

Ngọc Thiên – Đơn vị thi công điện mặt trời tại Bình Định uy tín

Công ty TNHH Cung ứng Ngọc Thiên là một trong những đơn vị dẫn đầu trong lĩnh vực tư vấn giải pháp, cung cấp thiết bị và thi công điện mặt trời áp mái trọn gói tại khu vực miền Trung và Tây Nguyên. Chúng tôi tự hào mang đến các hệ thống điện mặt trời bám tải zero-export và điện mặt trời hybrid chất lượng cao, bền bỉ vượt thời gian.

Nếu bạn đang tìm kiếm thông tin về báo giá thiết bị hoặc các gói giải pháp cụ thể cho gia đình, nhà xưởng của mình, hãy đọc bài viết chi tiết về dịch vụ lắp điện mặt trời tại Quy Nhơn để nắm được các gói báo giá mới nhất và quy trình triển khai thực tế của chúng tôi.

Tại Bình Định, đội ngũ kỹ sư thiết kế kết cấu của Ngọc Thiên luôn tính toán tải trọng gió bão chi tiết cho từng công trình dựa trên địa hình lắp đặt thực tế và áp dụng quy chuẩn TCVN 2737:2023. Mỗi hệ thống do chúng tôi bàn giao đều cam kết an toàn, hiệu suất cao và đi kèm chế độ bảo hành khung giàn dài hạn, giúp chủ đầu tư hoàn toàn yên tâm sản xuất ngay cả trong mùa mưa bão lớn.

Câu hỏi thường gặp về điện mặt trời Bình Định chống bão

Dưới đây là một số thắc mắc phổ biến của khách hàng tại Bình Định về kỹ thuật và sự an toàn của hệ thống pin mặt trời áp mái khi mùa mưa bão đến, được các kỹ sư cơ điện của Ngọc Thiên tổng hợp giải đáp.

Kết luận và khuyến nghị kỹ thuật từ kỹ sư

Lắp đặt hệ thống điện mặt trời tại khu vực thường xuyên chịu tác động của bão lũ như Bình Định là một bài toán đòi hỏi cao về trình độ chuyên môn xây dựng và thiết kế cơ điện. Việc tiết kiệm chi phí đầu tư ban đầu bằng cách cắt giảm chất lượng khung giàn hay bỏ qua các tiêu chuẩn an toàn chịu gió bão chính là mối nguy hiểm lớn nhất đe dọa sự an toàn của toàn bộ tòa nhà.

Hãy luôn lựa chọn các đơn vị thi công uy tín có năng lực thiết kế kết cấu cơ khí đạt tiêu chuẩn và cam kết sử dụng linh kiện phụ trợ inox 304, nhôm định hình AL6005-T5 chất lượng cao. Việc chủ động kiểm tra lực siết kẹp pin và gia cố chân giàn khung trước khi mùa bão lũ đến chính là bí quyết cốt lõi giữ cho hệ thống điện mặt trời của bạn luôn an toàn và sinh lời bền vững qua thời gian.
