Sơ đồ một sợi điện mặt trời: Cách đọc và kiểm tra

Sơ đồ một sợi điện mặt trời (Single Line Diagram – SLD) là bản vẽ rút gọn cho biết điện đi từ đâu, qua thiết bị nào và được bảo vệ ở những vị trí nào trước khi đến tải hoặc hòa vào lưới. Khi biết đọc SLD, bạn có thể nhanh chóng xác định mảng PV, combiner box, thiết bị đóng cắt DC, inverter, MCB/MCCB, SPD, công tơ, điểm đấu nối, tiếp địa và các nhánh lưu trữ nếu hệ thống là hybrid.

Kết luận ngắn: hãy đọc SLD theo chiều nguồn → bảo vệ DC → inverter → bảo vệ AC → tải/lưới, sau đó kiểm tra riêng đường tiếp địa và các nguồn phụ. Đừng cố ghi nhớ mọi ký hiệu ngay từ đầu; trước tiên cần hiểu luồng năng lượng và chức năng của từng khối.

Tài liệu IEC hiện hành về hệ PV cũng tách rõ các yêu cầu liên quan đến dây DC, thiết bị bảo vệ, đóng cắt, cách ly và tiếp địa. IEC 62548-1:2023 + AMD1:2025 đề cập trực tiếp đến thiết kế mảng PV, còn IEC 60364-7-712:2025 áp dụng cho phần lắp đặt điện của hệ thống PV đến điểm kết nối với hệ thống điện khác. Vì vậy, SLD không chỉ là bản vẽ để “nhìn cho biết”; đây là tài liệu nền tảng để thiết kế, thi công, nghiệm thu và bảo trì.

Sơ đồ một sợi điện mặt trời là gì?

Trước khi đọc từng ký hiệu, cần hiểu đúng bản chất của SLD. Tên gọi “một sợi” không có nghĩa hệ thống chỉ dùng một dây dẫn. Đây là cách biểu diễn đơn giản hóa mạch điện bằng một đường chính và các ký hiệu tiêu chuẩn hoặc quy ước, giúp người đọc nhìn toàn bộ kiến trúc mà không phải theo dõi từng lõi dây như trên bản vẽ đấu nối chi tiết.

Một SLD solar thường gom thông tin thành bốn vùng: nguồn PV; bảo vệ và đóng cắt DC; inverter; phần AC đến tải/lưới. Ngoài ra còn có đường PE/tiếp địa, CT hoặc smart meter và, nếu là hệ hybrid, nhánh pin lưu trữ cùng tải backup/EPS.

SLD khác sơ đồ đấu dây chi tiết thế nào?

SLD tập trung vào kiến trúc và quan hệ chức năng. Sơ đồ đấu dây tập trung vào đầu cực, số dây, màu dây, terminal, chân kết nối và cách đi dây thực tế. Vì vậy, một SLD có thể thể hiện “inverter 3 pha → MCCB → tủ MDB” bằng một đường, trong khi bản vẽ đấu dây sẽ chỉ rõ L1, L2, L3, N, PE và từng terminal.

Khi kiểm tra hồ sơ, không nên dùng SLD để thay thế hoàn toàn bản vẽ wiring, layout hay shop drawing. Ngược lại, nếu không có SLD, người vận hành rất khó nhìn nhanh toàn hệ thống khi cần cô lập một khu vực hoặc truy tìm nguồn gây sự cố.

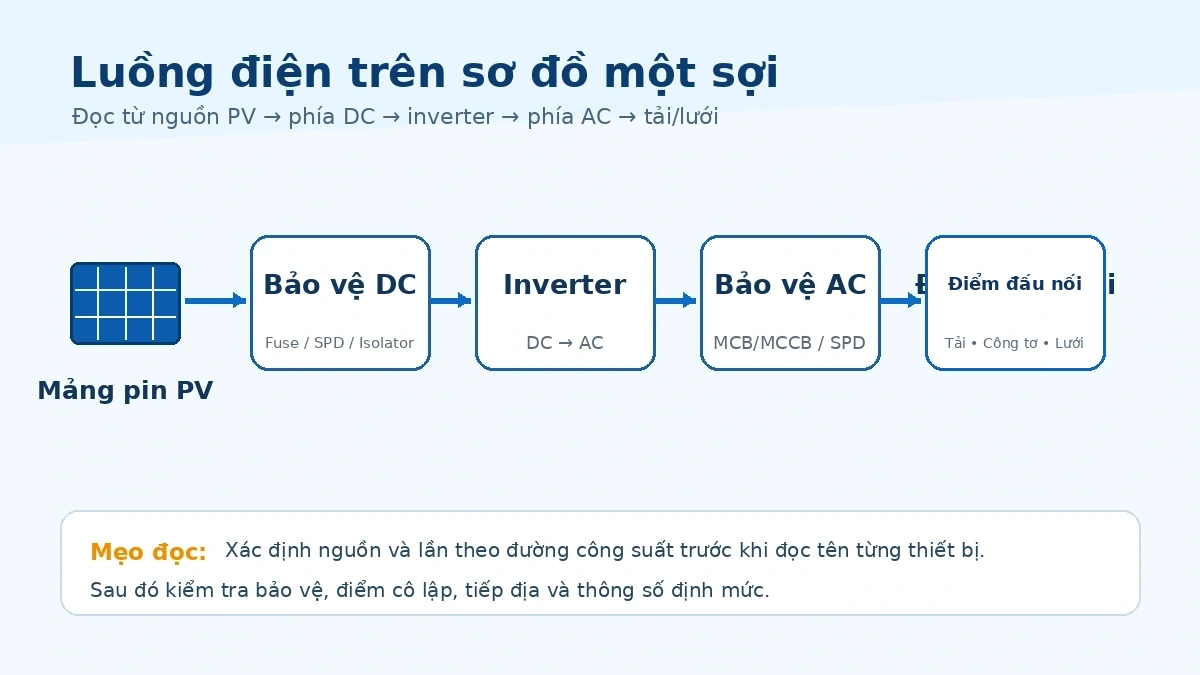

Cách đọc sơ đồ một sợi điện mặt trời theo luồng điện

Cách dễ nhất là bỏ qua chi tiết trong vài phút đầu và xác định đường đi của công suất. Hãy bắt đầu từ phía mảng pin, lần theo đường DC đến inverter, tiếp tục theo đường AC tới tải hoặc lưới, rồi quay lại kiểm tra các nhánh bảo vệ và tiếp địa.

Bước 1: Xác định nguồn phát và cấu trúc mảng PV

Ở đầu sơ đồ thường là biểu tượng tấm pin hoặc một khối ghi “PV Array”, “PV String”, “PV1/PV2” hay tên MPPT. Bạn cần xác định:

• Có bao nhiêu string hoặc nhánh PV?
• Các string đi vào combiner box hay đi thẳng về inverter?
• Inverter có bao nhiêu MPPT và mỗi MPPT nhận nhánh nào?
• Có bộ tối ưu công suất, rapid shutdown hoặc thiết bị điện tử cấp module hay không?

Điểm này rất quan trọng khi xử lý hiện tượng một MPPT mất sản lượng, dòng string lệch hoặc một nhánh DC báo lỗi cách điện.

Bước 2: Theo dõi phần DC và điểm cô lập

Sau mảng PV, sơ đồ có thể đi qua cầu chì string, SPD DC, combiner box, DC isolator hoặc thiết bị đóng cắt tích hợp trong inverter. Không phải hệ nào cũng có tất cả các phần tử này, vì cấu hình phụ thuộc công suất, số string, inverter và tiêu chuẩn áp dụng.

Khi nhìn một thiết bị đóng cắt phía DC, đừng chỉ đọc tên. Hãy hỏi: thiết bị này cô lập phần nào của hệ thống? Nếu tắt nó, đoạn dây phía mảng PV có còn điện khi trời sáng không? Đây là khác biệt quan trọng giữa “ngắt inverter” và “làm toàn bộ mạch PV mất điện”. Bài DC Isolator: Cách chọn cho hệ thống solar giúp làm rõ vai trò của thiết bị cách ly DC trong hệ thống.

Bước 3: Xác định inverter và chiều chuyển đổi năng lượng

Inverter là mốc chuyển từ DC sang AC ở hệ hòa lưới thông thường. Trên SLD, cạnh inverter có thể ghi công suất, số pha, điện áp AC, số MPPT hoặc mã thiết bị.

Với inverter hybrid, khối này phức tạp hơn vì có thể vừa nhận PV, vừa sạc/xả pin lưu trữ, vừa cấp tải dự phòng và vừa trao đổi công suất với lưới. Khi đó cần đọc cả các nhánh phụ thay vì chỉ đi theo một đường thẳng từ trái sang phải.

Bước 4: Đọc phần AC sau inverter

Sau inverter thường là breaker nhánh, SPD AC, tủ AC combiner hoặc tủ phân phối. Ở đây cần phân biệt thiết bị bảo vệ cho một inverter với breaker tổng cho nhiều inverter.

Nếu cần kiểm tra cỡ breaker, hãy xem bài Chọn MCB MCCB cho solar theo công suất inverter. Một nguyên tắc thực tế là không chọn MCB/MCCB chỉ dựa vào số kW của inverter; cần kiểm tra dòng AC cực đại, khả năng tải của cáp, khả năng cắt ngắn mạch và khuyến nghị của đúng model inverter.

Bước 5: Tìm tải, công tơ và điểm kết nối lưới

Phần cuối của SLD cho biết điện AC đi đâu. Một hệ tự dùng có thể đưa điện vào tủ phân phối của công trình trước điểm công tơ. Hệ bám tải có thể xuất hiện CT hoặc smart meter để inverter biết chiều và mức công suất trao đổi với lưới. Hệ thống phục vụ hồ sơ đấu nối có thể thể hiện rõ điểm kết nối và thiết bị đo đếm.

Khi đọc hồ sơ, hãy kiểm tra tên điểm đấu nối trên SLD có khớp với tủ điện thực tế, công tơ và tủ phân phối hay không.

Các thành phần thường gặp trên sơ đồ SLD solar

Tên gọi và ký hiệu có thể khác giữa đơn vị thiết kế, hãng inverter và phần mềm vẽ. Vì vậy, thay vì học thuộc biểu tượng, nên hiểu chức năng của từng khối và kiểm tra phần legend của bản vẽ.

Khối trên SLD	Chức năng chính	Cần kiểm tra khi đọc
PV module / PV string	Tạo điện DC	Số string, số module, Voc/Isc, MPPT liên quan
Combiner Box	Gom nhiều string	Số ngõ vào, fuse, SPD, disconnect nếu tích hợp
Fuse DC	Bảo vệ quá dòng nhánh	Dòng/điện áp định mức, vị trí lắp, số cực
SPD DC	Hạn chế xung quá áp	Type, Uc/Ucpv, nối PE, trạng thái bảo vệ
DC Isolator	Cô lập phần DC	Điện áp DC, dòng, số cực, phạm vi cô lập
Inverter	Chuyển đổi DC/AC	Model, công suất, số pha, MPPT, AC output
MCB/MCCB AC	Bảo vệ nhánh AC	In, Icn/Icu/Ics, số cực, phối hợp với cáp
SPD AC	Bảo vệ xung phía AC	Type, điện áp, sơ đồ nối đất, đường PE
CT / Smart Meter	Đo công suất, bám tải	Hướng CT, vị trí lắp, pha đo, truyền thông
MDB / DB	Phân phối điện	Điểm nối inverter, breaker tổng, tải
PE / Earth	Bảo vệ và liên kết đẳng thế	Đường PE, khung pin, tủ, inverter, SPD
Grid	Nguồn/lưới điện	Điểm đấu nối, điện áp, số pha
Battery / BESS	Lưu trữ năng lượng	Điện áp, breaker/fuse, BMS, nhánh backup

Bảng trên là khung đọc sơ bộ, không phải danh sách bắt buộc cho mọi hệ. SLD thực tế phải bám theo cấu hình thiết bị và yêu cầu kỹ thuật của dự án.

Vị trí thiết bị bảo vệ trên sơ đồ một sợi điện mặt trời

Nếu search intent là hiểu thiết bị bảo vệ, đây là phần quan trọng nhất. Một SLD tốt phải giúp người đọc thấy rõ thiết bị nào bảo vệ sự cố gì và nó nằm trước hay sau phần tử nào.

Cầu chì string và Combiner Box

Khi nhiều string được ghép song song, combiner box có thể dùng để gom nhánh và bố trí thiết bị bảo vệ. Trên SLD, hãy kiểm tra từng string có fuse hay không, số lượng đầu vào, SPD DC và điểm cô lập. Bài Combiner Box điện mặt trời: Cấu tạo và cách chọn phân tích chi tiết cấu trúc này.

Không phải hệ nào cũng cần combiner box rời; nhiều string inverter nhận trực tiếp nhiều cặp PV input.

DC Isolator và phạm vi cô lập

Biểu tượng switch-disconnector hoặc disconnect phía DC cho biết điểm có thể tách mạch. Câu hỏi quan trọng là “cắt ở đây thì phần nào vẫn còn mang điện?”. Với PV, dây phía module có thể vẫn có điện áp khi có ánh sáng dù inverter đã dừng.

Khi nghiệm thu, SLD cần cho biết DC isolator nằm gần inverter, trong tủ DC hay tích hợp trong inverter để hỗ trợ cô lập và bảo trì.

SPD DC, SPD AC và tiếp địa

SPD thường được vẽ nối từ dây dẫn về PE/earth thay vì nằm nối tiếp toàn bộ dòng công suất. Người mới đọc sơ đồ dễ bỏ qua nhánh này vì nó không nằm đúng trên “đường chính”. Hãy kiểm tra SPD ở phía DC và AC, đường nối đất, vị trí tủ và mối liên hệ với hệ thống tiếp địa chung.

Bạn có thể tham khảo thêm Chống sét lan truyền điện mặt trời: Cách chọn thiết bị SPD. Khi đọc SLD, chỉ thấy chữ “SPD” là chưa đủ; cần đối chiếu model, điện áp làm việc liên tục, cấp bảo vệ và phương án tiếp địa trong hồ sơ thiết kế chi tiết.

MCB/MCCB, RCD và chức năng giám sát dòng dư

MCB/MCCB chủ yếu xử lý quá dòng và ngắn mạch. RCD hoặc chức năng giám sát dòng dư có nhiệm vụ khác và có thể bị chi phối bởi loại inverter, sơ đồ nối đất và yêu cầu của tiêu chuẩn áp dụng. Vì vậy không nên kết luận “có MCB là đủ bảo vệ”.

Trên SLD, hãy xem ký hiệu breaker có ghi dòng định mức, số cực và khả năng cắt hay không. Với hệ lớn, cần phân biệt breaker nhánh từng inverter và breaker tổng feeder.

Rapid Shutdown không đồng nghĩa DC Isolator

Nếu sơ đồ có Rapid Shutdown, hãy đọc riêng các phần tử khởi tạo, transmitter/controller và thiết bị ở module hoặc nhóm module. Rapid Shutdown được thiết kế để giảm điện áp ở vùng cần kiểm soát sau lệnh shutdown; nó không phải tên gọi khác của DC isolator.

Bài Rapid Shutdown điện mặt trời: Nguyên lý hoạt động giải thích rõ khác biệt này. Với hệ có nhiều nguồn tín hiệu hoặc nhiều inverter, SLD và sơ đồ điều khiển càng cần được cập nhật đúng as-built.

Ví dụ đọc một SLD hòa lưới từ trái sang phải

Giả sử bản vẽ có cấu trúc 2 nhóm PV string → tủ DC → inverter 3 pha → MCB/MCCB AC → tủ điện tổng → công tơ/lưới. Hãy đọc theo thứ tự:

1. Hai nhóm PV đi vào MPPT nào?
2. Tủ DC có fuse, SPD và isolator hay chỉ một phần?
3. Inverter ra 3 pha và breaker AC nằm ở đâu?
4. Inverter đấu vào tủ tổng tại nhánh nào?
5. CT/smart meter đặt ở đâu và chiều đo thế nào?
6. Đường PE từ khung pin, tủ và inverter có liên tục không?

Sau khi hiểu kiến trúc, mới kiểm tra cỡ cáp, dòng breaker, điện áp DC, thông số SPD và các định mức khác. Cách này giúp tránh sa vào chi tiết khi chưa biết điện đang đi qua hệ thống theo đường nào.

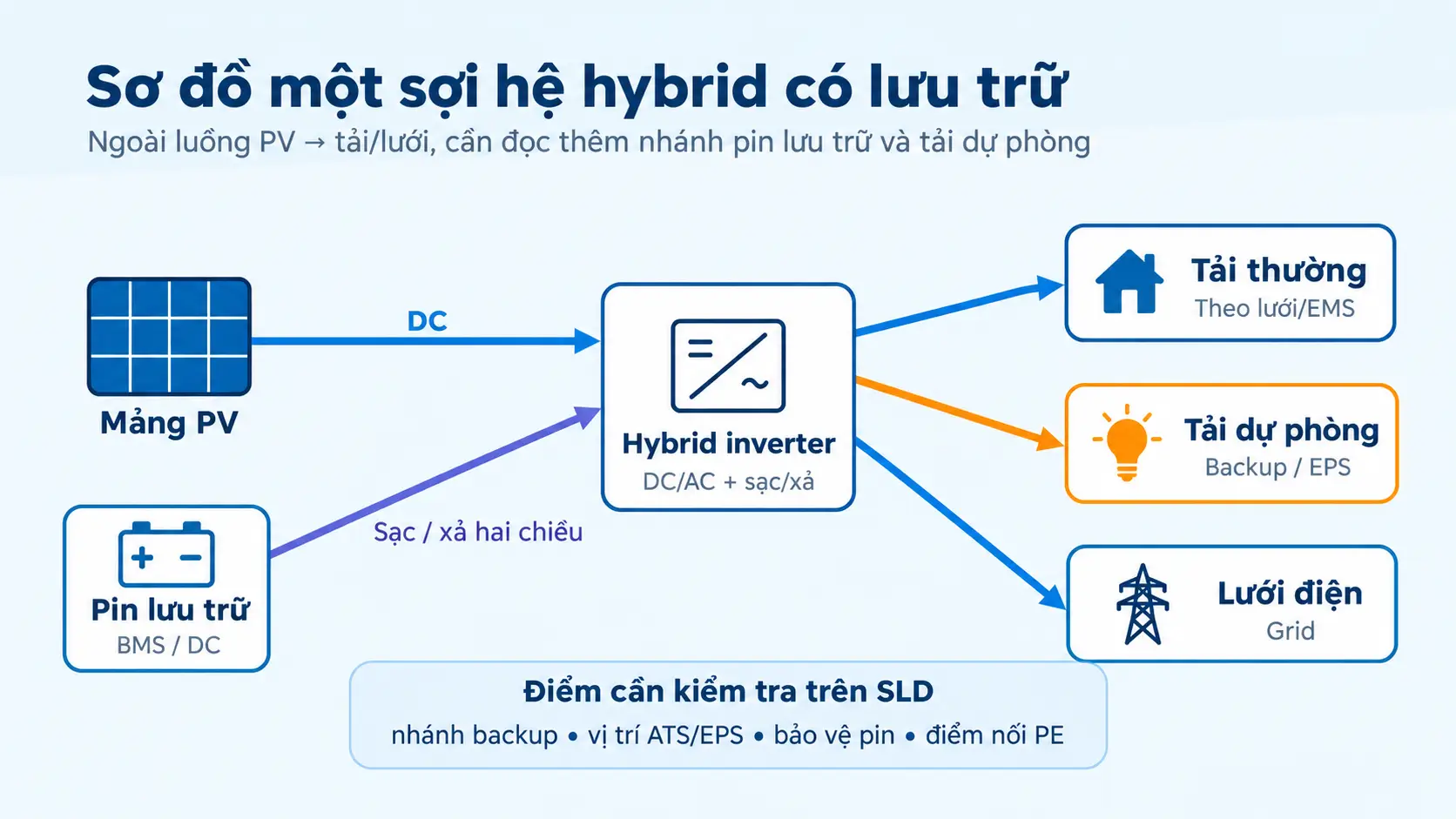

Sơ đồ một sợi hệ hybrid có gì khác?

Hệ hybrid thêm ít nhất một nguồn/nhánh năng lượng là pin lưu trữ. Nhiều hệ còn có ngõ backup/EPS tách riêng tải ưu tiên, nên SLD không còn là một đường “PV → inverter → lưới” đơn giản.

Khi đọc hệ hybrid, hãy xác định pin nối trực tiếp với inverter hay qua PCS riêng; bảo vệ pin nằm ở đâu; BMS giao tiếp thế nào; ngõ backup/EPS cấp cho tủ nào; và khi mất lưới, phần tử nào cô lập hệ thống khỏi lưới bên ngoài. Đặc biệt, luồng công suất giữa inverter và pin là hai chiều nên mũi tên trên SLD phải được hiểu theo trạng thái vận hành.

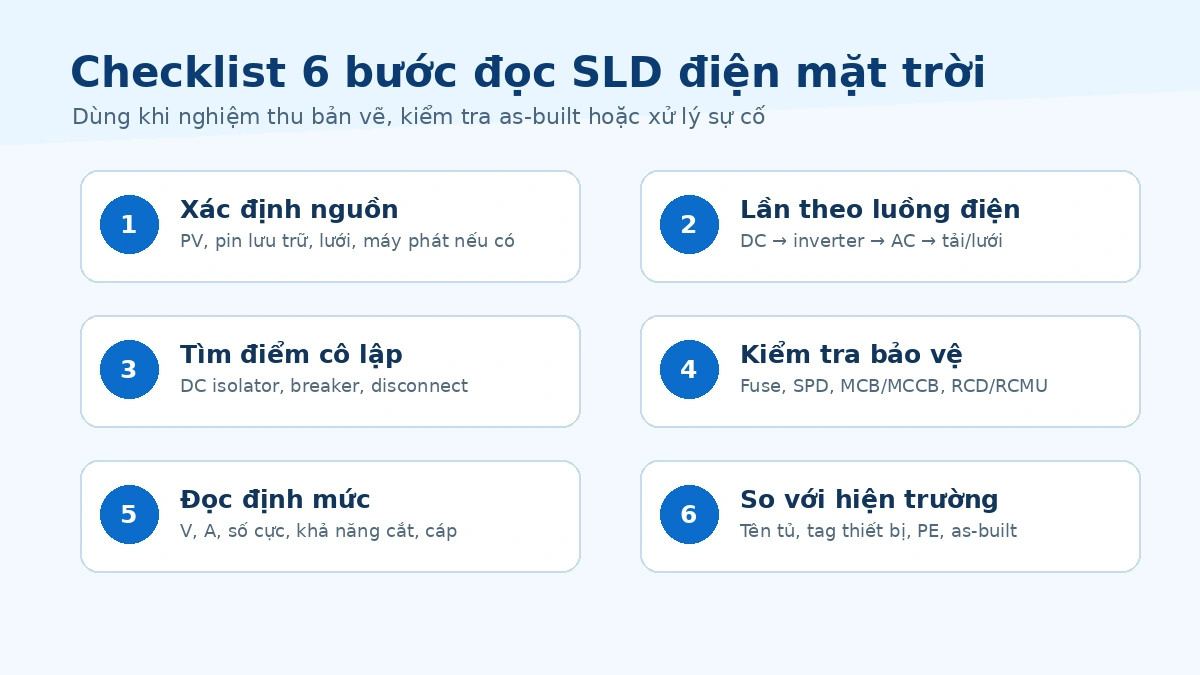

Checklist kiểm tra sơ đồ một sợi trước khi dùng

Một bản SLD có thể nhìn rất đẹp nhưng vẫn thiếu thông tin quan trọng. Checklist dưới đây giúp rà soát nhanh trước khi dùng cho thi công, nghiệm thu hoặc O&M.

Mục kiểm tra	Câu hỏi cần trả lời	Trạng thái
Nguồn PV	Số string, MPPT và hướng đấu có rõ không?	☐
Bảo vệ DC	Fuse/SPD/isolator có đúng vị trí và có định mức?	☐
Inverter	Model, số pha, công suất và ngõ vào/ra có ghi rõ?	☐
Bảo vệ AC	Breaker, SPD, RCD/RCMU theo thiết kế có được thể hiện?	☐
Meter/CT	Vị trí, chiều CT, điểm đo và truyền thông có rõ?	☐
Tiếp địa	PE của khung, tủ, inverter, SPD có được thể hiện?	☐
Cáp	Tiết diện, số lõi hoặc tag tuyến cáp có thể truy xuất?	☐
Điểm đấu nối	Tủ/feeder/điểm hòa lưới có tên rõ ràng?	☐
Lưu trữ	Nếu có pin: breaker, BMS, backup/EPS có rõ?	☐
As-built	Sơ đồ có khớp thiết bị và đấu nối ngoài hiện trường?	☐

Sai lầm thường gặp khi đọc sơ đồ SLD solar

Hiểu sai một đường trên SLD có thể dẫn đến thao tác nhầm thiết bị, cô lập không đầy đủ hoặc chọn sai điểm đo. Những lỗi dưới đây nên được tránh ngay từ đầu.

Chỉ đọc từ trái sang phải và bỏ qua nhánh PE

Đường tiếp địa không mang công suất vận hành như đường DC/AC nên thường được vẽ tách xuống phía dưới. Tuy nhiên đây là phần liên quan trực tiếp đến an toàn và hoạt động của SPD. Sau khi đọc đường công suất, phải quay lại kiểm tra PE.

Cho rằng tắt inverter là toàn hệ thống hết điện

Tấm pin vẫn có thể tạo điện khi có ánh sáng. Tùy cấu hình, tắt AC hoặc dừng inverter không làm mọi đoạn DC về 0 V. Khi bảo trì phải tuân thủ quy trình cô lập, LOTO và đo xác nhận trước khi chạm vào mạch.

Nhầm SPD với breaker

SPD xử lý xung quá áp; breaker xử lý quá dòng/ngắn mạch theo chức năng và đặc tính của nó. Hai thiết bị không thay thế cho nhau.

Chỉ nhìn ký hiệu mà không đọc legend

Ký hiệu có thể khác giữa CAD template, EPLAN, AutoCAD Electrical hoặc thư viện của hãng. Nếu bản vẽ có legend, hãy đọc legend trước khi suy luận.

Dùng SLD cũ sau khi hệ thống đã thay thiết bị

Một inverter được thay model, một string được chuyển MPPT hoặc một tủ được bổ sung breaker có thể làm SLD cũ không còn phản ánh hiện trường. Bản vẽ phục vụ O&M nên là bản as-built đã cập nhật.

Cách dùng SLD theo từng nhu cầu

Mức độ đọc SLD nên phù hợp với mục đích. Hộ gia đình cần biết vị trí mảng pin, inverter, tủ DC/AC, breaker solar và điểm đấu vào tủ chính. Doanh nghiệp/nhà xưởng nên yêu cầu bản as-built có tag thiết bị thống nhất để phục vụ cô lập năng lượng và O&M. Kỹ thuật viên cần đọc sâu thêm định mức breaker/fuse/SPD, cáp, MPPT, PE, CT/meter và manual của thiết bị trước khi đo kiểm hoặc xử lý lỗi.

Câu hỏi thường gặp về sơ đồ một sợi điện mặt trời

Phần dưới đây giải đáp những câu hỏi phổ biến của người mới tiếp cận bản vẽ SLD hoặc đang kiểm tra hồ sơ hệ PV.

Kết luận

Sơ đồ một sợi điện mặt trời là bản đồ kỹ thuật giúp bạn hiểu nhanh nguồn phát, luồng điện, inverter, điểm đấu nối và vị trí các thiết bị bảo vệ. Cách đọc hiệu quả nhất là đi từ PV → DC → inverter → AC → tải/lưới, sau đó kiểm tra riêng PE/tiếp địa, các nhánh đo lường và nguồn phụ như pin lưu trữ.
