Nhiều anh chủ nhà xưởng hay hộ gia đình khi tính lắp điện mặt trời thường chỉ hỏi xem pin bao nhiêu Watt, giá bao nhiêu tiền một tấm hay inverter hãng nào tốt. Nhưng vấn đề là nếu dùng các dòng pin hay inverter đắt tiền mà thiếu đi hệ thống chống sét lan truyền điện mặt trời, toàn bộ hệ thống trị giá hàng trăm triệu đồng có thể bị vô hiệu hóa hoàn toàn chỉ sau một tia sét cảm ứng từ xa.
Thực tế vận hành cho thấy việc trang bị các thiết bị bảo vệ xung điện là giải pháp bắt buộc để bảo vệ tài sản doanh nghiệp. Đội ngũ kỹ sư Ngọc Thiên nhận định rằng việc thấu hiểu cách chọn thiết bị SPD phù hợp sẽ giúp hệ thống vận hành bền bỉ qua nhiều mùa mưa bão.
Chống sét lan truyền điện mặt trời: Tại sao hệ thống solar cần trang bị?
Các dự án điện mặt trời áp mái thường được bố trí ở những khu vực trống trải, trên mái nhà xưởng cao hoặc sân thượng của các tòa nhà biệt thự. Vị trí đặc thù này khiến giàn pin mặt trời trở thành đối tượng chịu ảnh hưởng lớn nhất từ thời tiết, đặc biệt là hiện tượng dông sét. Ngọc Thiên nhận định rằng hơn 80% sự cố hư hỏng biến tần và pin lưu trữ trong mùa mưa bão không phải do sét đánh trực tiếp, mà do xung sét lan truyền gây ra.
Khi một tia sét đánh xuống đất hoặc một công trình lân cận, nó tạo ra một trường điện từ cực lớn trong bán kính lên đến hàng kilômét. Trường điện từ này cảm ứng lên các vòng dây dẫn của cáp điện DC Solar và cáp điện AC kết nối với inverter. Hiện tượng này sinh ra một đợt sóng điện áp cao (surge) đột ngột chạy dọc theo đường dây dẫn vào thiết bị điện tử nhạy cảm.
Dưới góc độ kỹ thuật, các linh kiện bán dẫn công suất cao bên trong biến tần như tụ điện, IGBT hay vi điều khiển chỉ chịu được một giới hạn điện áp nhất định. Một xung điện áp lan truyền đột ngột hàng nghìn Volt từ dòng sét sẽ ngay lập tức phá hỏng các linh kiện này, gây cháy chập bo mạch. Thực tế vận hành cho thấy, thiệt hại do sét đánh lan truyền không chỉ nằm ở chi phí thay thế thiết bị đắt đỏ, mà còn làm gián đoạn doanh thu sản xuất điện của nhà máy.
Ngoài ra, hệ thống pin lưu trữ Lithium cao cấp hiện nay cũng rất nhạy cảm với các hiện tượng quá áp xung. Mạch quản lý pin (BMS) có thể bị treo hoặc hỏng hoàn toàn nếu xung sét chạy xuyên qua hệ thống tủ điện AC/DC. Do đó, việc thiết kế một hệ thống chống sét lan truyền điện mặt trời toàn diện là rào chắn an toàn không thể thiếu cho bất kỳ công trình solar nào.

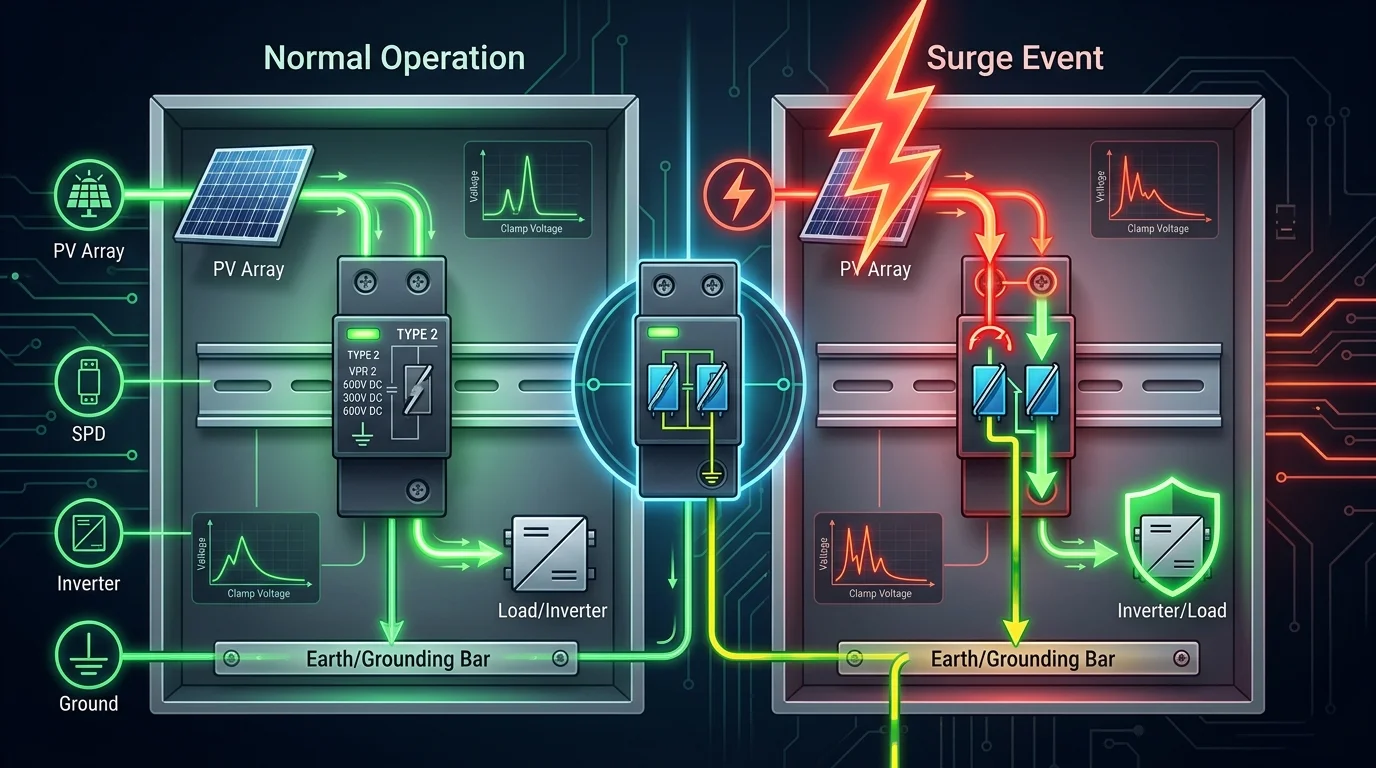

Hình 1: Nguyên lý hoạt động của thiết bị chống sét lan truyền SPD trong hệ thống solar.
Thiết bị chống sét lan truyền SPD hoạt động như thế nào?
Để ngăn chặn các xung điện áp cao xâm nhập vào thiết bị, các kỹ sư sử dụng thiết bị chống sét lan truyền (SPD) làm chốt chặn bảo vệ. SPD hoạt động dựa trên nguyên lý thay đổi điện trở cực nhanh theo điện áp (varistor hoặc khe phóng điện khí). Ở trạng thái vận hành bình thường với mức điện áp định mức, SPD có điện trở cực lớn, đóng vai trò như một mạch hở và không ảnh hưởng đến hoạt động của hệ thống.
Tuy nhiên, khi xuất hiện hiện tượng quá áp xung do sét lan truyền, điện áp trên đường dây vượt quá giới hạn an toàn, SPD lập tức phản ứng trong phần tỷ giây. Điện trở của thiết bị giảm mạnh xuống gần như bằng không, mở ra một đường thoát có trở kháng cực thấp. Đường thoát này dẫn toàn bộ dòng xung sét xuống hệ thống tiếp địa an toàn trước khi xung điện tiếp cận được các cổng đầu vào AC/DC của biến tần.
Ngay sau khi dòng xung sét được tiêu tán hoàn toàn và điện áp trở lại mức an toàn bình thường, SPD tự động phục hồi về trạng thái điện trở cao. Trong toàn bộ quá trình này, thiết bị giữ vai trò kẹp điện áp dư (Up) ở mức thấp hơn mức chịu đựng của thiết bị được bảo vệ. Một khía cạnh đáng lưu ý là hệ thống chống sét lan truyền điện mặt trời chỉ phát huy hiệu quả tối đa khi được liên kết đẳng thế chặt chẽ với hệ tiếp địa đạt chuẩn kỹ thuật.
Phân loại thiết bị chống sét lan truyền SPD cho điện mặt trời
Tùy thuộc vào vị trí lắp đặt và khả năng chống chịu dòng xung sét, các thiết bị chống sét lan truyền spd được phân chia thành ba cấp độ bảo vệ chính. Việc nhận diện đúng phân loại giúp kỹ sư Ngọc Thiên thiết kế hệ thống tủ bảo vệ tối ưu và tiết kiệm chi phí nhất cho chủ đầu tư.
SPD Loại 1 (Type 1) – Bảo vệ chống sét đánh trực tiếp
SPD Type 1 được thiết kế để bảo vệ hệ thống trước các xung điện cực mạnh do sét đánh trực tiếp vào tòa nhà hoặc hệ thống kim chống sét bên ngoài. Thiết bị này được thử nghiệm với dạng sóng xung điện 10/350 µs, mô phỏng lại năng lượng khổng lồ của một cú sét đánh thẳng. Ngọc Thiên nhận định rằng SPD Type 1 là bắt buộc đối với các nhà xưởng hoặc biệt thự có trang bị cột thu lôi trực tiếp trên mái.
SPD Loại 2 (Type 2) – Bảo vệ chống sét lan truyền cảm ứng
SPD Type 2 là dòng thiết bị phổ biến nhất trong các tủ điện DC và AC của hệ thống điện mặt trời. Thiết bị chống sét lan truyền spd loại này có nhiệm vụ bảo vệ hệ thống trước xung điện áp do sét đánh gián tiếp (sét đánh ở khu vực lân cận) hoặc quá áp do quá trình đóng ngắt lưới điện. SPD Type 2 được thử nghiệm với dạng sóng xung điện 8/20 µs và lắp đặt trực tiếp tại các tủ điện Combiner Box gần giàn pin và tủ điện AC chính của inverter.
SPD Loại 3 (Type 3) – Bảo vệ tinh cho thiết bị nhạy cảm
SPD Type 3 có dòng xả thấp nhưng khả năng kẹp điện áp cực nhạy, thường được lắp đặt rất gần tải tiêu thụ cuối cùng hoặc các cổng giao tiếp tín hiệu. Trong hệ thống solar, thiết bị spd loại này được ứng dụng để bảo vệ các đường truyền dữ liệu RS485 của cảm biến thời tiết, bộ quét dữ liệu Smart Dongle hoặc đồng hồ đo dòng bám tải (smart meter). Chúng ngăn chặn dòng rò cảm ứng phá hủy mạch điều khiển trung tâm của biến tần.

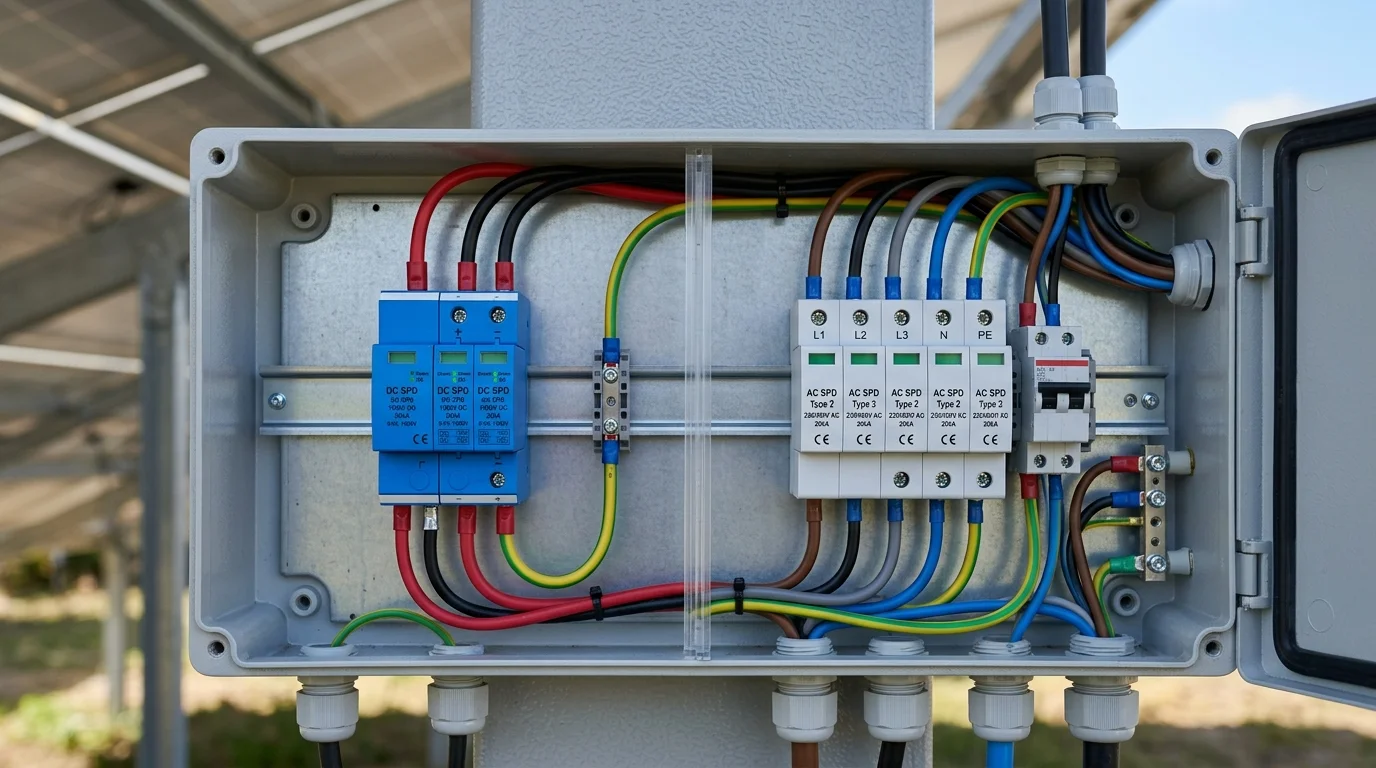

Hình 2: Các khối SPD DC và AC được bố trí tối ưu trong tủ điện bảo vệ hệ thống solar.
Hướng dẫn cách chọn thiết bị SPD cho điện mặt trời chuẩn kỹ thuật
Chọn sai thiết bị chống sét không chỉ khiến hệ thống mất khả năng tự bảo vệ mà còn có nguy cơ gây hỏa hoạn do quá tải SPD. Dưới đây là quy trình 5 bước giúp các đơn vị kỹ thuật và chủ đầu tư thực hiện cách chọn spd cho điện mặt trời chuẩn xác nhất theo khuyến nghị của kỹ sư Ngọc Thiên.
1. Lựa chọn theo điện áp làm việc liên tục lớn nhất (Uc)
Điện áp làm việc liên tục cực đại (Uc – Continuous Operating Voltage) là thông số quan trọng hàng đầu khi chọn SPD. Đối với phía DC của hệ thống solar, điện áp Uc của SPD DC phải lớn hơn điện áp hở mạch lớn nhất của chuỗi pin mặt trời dưới điều kiện thời tiết lạnh nhất. Công thức thiết kế chuẩn được tính toán như sau:
\[U_c \ge 1.2 \times V_{oc(string)}\]
Trong đó, Voc là điện áp hở mạch của chuỗi tấm pin ở điều kiện tiêu chuẩn (STC). Hệ số an toàn 1.2 giúp ngăn ngừa tình trạng điện áp chuỗi pin tăng cao vượt mức Voc thông thường vào những ngày đông trời trong và lạnh, khiến SPD liên tục dẫn điện và tự hủy. Ví dụ, nếu chuỗi pin của bạn có Voc tối đa là 800V, bạn cần chọn thiết bị spd có điện áp Uc tối thiểu là 960V DC, phổ biến là dòng 1000V DC.
Đối với phía AC, việc chọn Uc phụ thuộc vào đặc tính của lưới điện kết nối. Với lưới điện 1 pha 230V thông dụng tại Việt Nam, kỹ sư thường chọn SPD AC có Uc khoảng 275V hoặc 320V. Đối với lưới điện 3 pha 380V/400V, dòng SPD AC có Uc từ 385V đến 440V là lựa chọn phù hợp để đảm bảo hoạt động ổn định kể cả khi lưới điện gặp hiện tượng dao động áp.
2. Lựa chọn theo dòng xả định mức (In) và dòng xả cực đại (Imax)
Dòng xả định mức (In) là cường độ dòng xung sét dạng sóng 8/20 µs mà SPD có thể xả xuống đất ít nhất 15 lần mà không bị hư hỏng. Trong khi đó, dòng xả cực đại (Imax) là dòng xung lớn nhất mà thiết bị có thể chịu đựng được một lần duy nhất. Với các dự án điện mặt trời áp mái thông thường, Ngọc Thiên khuyến cáo chọn thiết bị chống sét lan truyền spd có In tối thiểu 20 kA và Imax đạt 40 kA để đảm bảo tuổi thọ vận hành lâu dài.
3. Lựa chọn theo cấp bảo vệ điện áp (Up)
Cấp bảo vệ điện áp (Up – Voltage Protection Level) là mức điện áp lớn nhất xuất hiện ở hai đầu của SPD trong quá trình xả dòng xung sét. Đây chính là điện áp dư đặt lên các cổng linh kiện của biến tần. Để bảo vệ an toàn cho thiết bị, trị số Up của SPD được chọn phải nhỏ hơn mức điện áp chịu xung định mức (Uw) của inverter.
Hầu hết các dòng biến tần hòa lưới và hybrid hiện nay có cấp điện áp xung chịu đựng Uw khoảng 4 kV ở phía DC và 2.5 kV ở phía AC. Ngọc Thiên khuyên nhà đầu tư nên chọn SPD DC có Up nhỏ hơn 3.8 kV (tối ưu là dưới 2.5 kV) và SPD AC có Up nhỏ hơn 1.5 kV. Sự chênh lệch điện áp này đảm bảo xung sét luôn được triệt tiêu trước khi có cơ hội đánh thủng lớp cách điện của bo mạch inverter.
4. Lựa chọn theo loại đường truyền dòng điện (DC hay AC)
Đây là sai lầm kỹ thuật phổ biến của những đội thợ thi công thiếu kinh nghiệm. SPD DC và SPD AC có nguyên lý dập hồ quang hoàn toàn khác nhau do tính chất vật lý của dòng điện xoay chiều và một chiều. Hồ quang DC rất khó dập và có thể kéo dài liên tục dẫn đến hỏa hoạn nếu sử dụng nhầm SPD AC cho đường cáp DC của tấm pin.
Khi thực hiện chống sét lan truyền điện mặt trời, bắt buộc phải dùng thiết bị SPD DC chuyên dụng cho giàn pin mặt trời (thường có ký hiệu PV SPD hoặc biểu tượng dòng một chiều). Đối với ngõ ra của biến tần kết nối vào tủ điện phân phối hoặc lưới điện gia đình, bắt buộc phải dùng SPD AC phù hợp với sơ đồ nối đất của hệ thống điện (TT, TN-S, TN-C-S).
5. Lựa chọn các thương hiệu thiết bị chống sét uy tín
Chất lượng linh kiện varistor bên trong SPD quyết định độ tin cậy của cả hệ thống chống sét solar. Các dòng SPD rẻ tiền trôi nổi trên thị trường thường sử dụng linh kiện kém chất lượng, dễ bị suy hao thuộc tính cơ lý sau vài xung điện nhỏ hoặc không kịp phản ứng khi sét đánh. Điều này gây nguy cơ hỏng inverter hàng chục triệu đồng.
Ngọc Thiên khuyến nghị các đơn vị EPC và chủ đầu tư nên ưu tiên sử dụng thiết bị SPD của các thương hiệu hàng đầu thế giới đã được kiểm định chất lượng nghiêm ngặt như Prosurge, Suntree, Phoenix Contact, CITEL hoặc Schneider Electric. Đây là các thương hiệu chuyên sâu về giải pháp an toàn điện, có độ bền cơ học cao và tích hợp sẵn tiếp điểm cảnh báo trạng thái (dry contact) giúp dễ dàng giám sát từ xa.

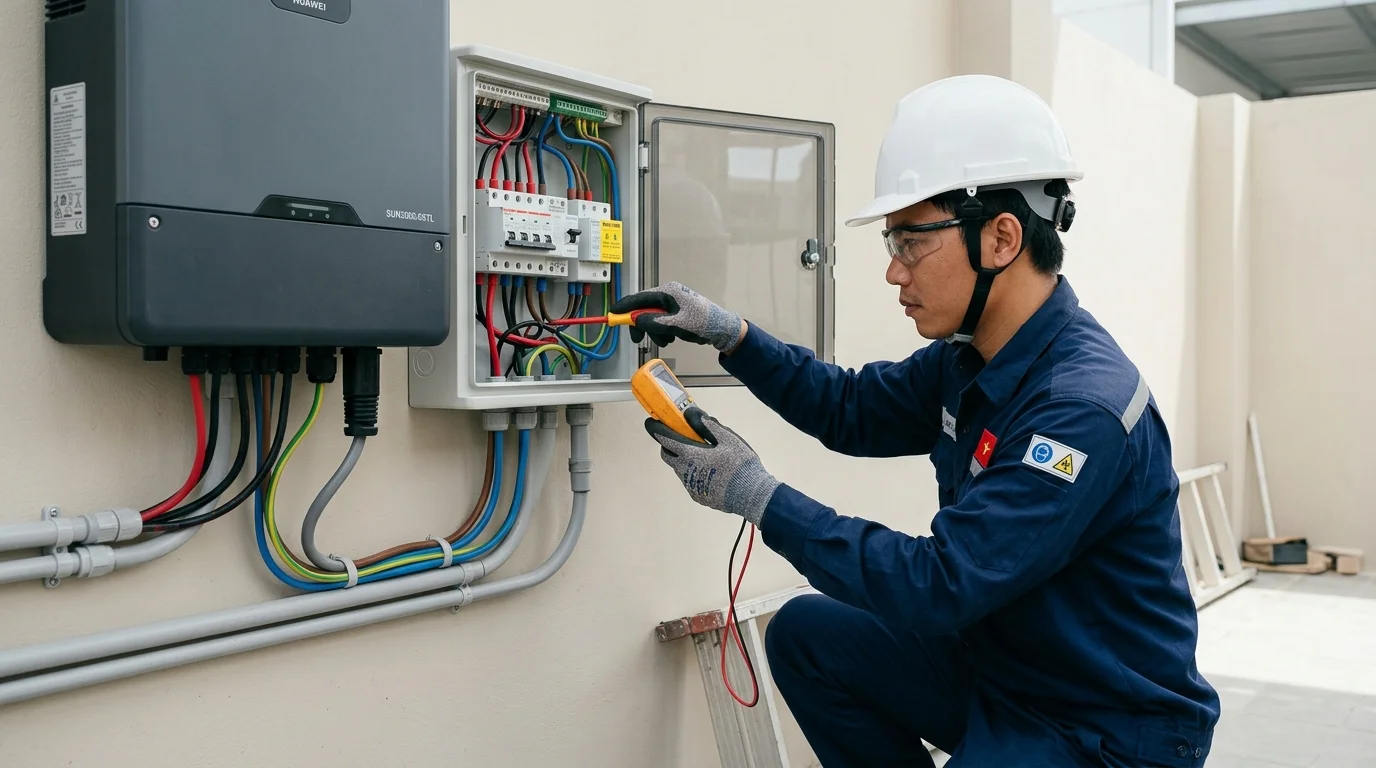

Hình 3: Kỹ sư tiến hành kiểm tra thông số và đo đạc kỹ thuật định kỳ cho tủ SPD AC/DC.
Bảng so sánh thông số kỹ thuật các dòng SPD phổ biến cho solar
Để giúp quý khách dễ dàng hình dung và đối chiếu các thông số phục vụ công tác thiết kế hệ thống tủ điện bảo vệ, Ngọc Thiên tổng hợp bảng so sánh các dòng SPD chuyên dụng cho điện mặt trời phổ biến dưới đây:
| Dòng thiết bị SPD | Điện áp định mức Uc | Dòng xả định mức In | Cấp bảo vệ Up | Đường truyền bảo vệ | Ứng dụng chính |
|---|---|---|---|---|---|
| SPD DC Suntree 1000V | 1000V DC | 20 kA | < 3.8 kV | DC (L+/L- sang Earth) | Bảo vệ chuỗi pin mặt trời |
| SPD DC Prosurge 1200V | 1200V DC | 20 kA | < 3.5 kV | DC (L+/L- sang Earth) | Bảo vệ chuỗi pin dự án EPC |
| SPD AC Suntree 1 Pha | 275V AC | 20 kA | < 1.5 kV | AC (L/N sang Earth) | Bảo vệ ngõ ra inverter 1 pha |
| SPD AC Schneider 3 Pha | 440V AC | 20 kA | < 2.0 kV | AC (L1/L2/L3/N sang Earth) | Bảo vệ tủ điện AC 3 pha |
| SPD Signal Prosurge | 24V DC | 5 kA | < 100V | Đường cáp tín hiệu | Bảo vệ cổng RS485/Meter |
Các lưu ý quan trọng khi thi công lắp đặt SPD để bảo vệ tối đa
Chọn được thiết bị SPD tốt mới chỉ giải quyết được một nửa bài toán an toàn. Nửa còn lại phụ thuộc hoàn toàn vào kỹ thuật thi công lắp đặt. Thực tế vận hành cho thấy, nhiều hệ thống lắp SPD đắt tiền vẫn bị cháy inverter do sai sót trong quá trình đi dây kết nối thiết bị. Đội ngũ kỹ sư Ngọc Thiên lưu ý nhà thầu EPC và thợ lắp đặt cần tuân thủ 3 quy tắc vàng sau đây.
1. Quy tắc chiều dài dây dẫn kết nối (Quy tắc 50cm)
Chiều dài dây kết nối từ đường dây điện động lực vào SPD và từ SPD xuống thanh đồng tiếp địa phải ngắn nhất có thể. Tổng chiều dài của đường đi dây này tuyệt đối không được vượt quá 50 cm. Ngọc Thiên nhận định rằng dây dẫn càng dài thì độ tự cảm của dây càng lớn. Khi có dòng xung sét tần số cao chạy qua, độ tự cảm này sẽ tạo ra một điện áp rơi bổ sung đáng kể trên đường dây dẫn.
Điện áp rơi này cộng dồn với điện áp dư Up của SPD, làm tăng tổng điện áp đặt lên các cực của biến tần. Trong nhiều trường hợp, sự cộng dồn này vượt quá mức Uw cách điện của inverter, dẫn đến hư hỏng thiết bị mặc dù SPD đã hoạt động bình thường. Do đó, việc bố trí SPD ngay cạnh cầu chì DC và CB nguồn là yêu cầu lắp đặt bắt buộc.
2. Lựa chọn tiết diện dây nối đất cho SPD đạt chuẩn
Dây nối đất từ SPD xuống thanh đồng liên kết đẳng thế phải có tiết diện đủ lớn để dẫn dòng điện sét cường độ cao mà không bị quá nhiệt hay đứt cáp. Theo tiêu chuẩn IEC 60364-7-712, tiết diện tối thiểu của cáp đồng nối đất cho SPD Type 2 phía DC là 6 mm² và phía AC là 4 mm². Đối với hệ thống có SPD Type 1 bảo vệ chống sét trực tiếp, tiết diện dây tiếp địa bắt buộc phải đạt tối thiểu từ 16 mm² trở lên.
Bên cạnh đó, việc lựa chọn cáp DC chất lượng cao kết nối từ giàn pin xuống tủ điện cũng rất quan trọng. Nhà đầu tư nên tham khảo kinh nghiệm chọn dây cáp điện DC Solar để đảm bảo khả năng truyền dẫn dòng điện ổn định, chống lão hóa lớp vỏ bảo vệ XLPE ngoài trời dưới tác động của tia UV.
3. Đấu nối liên kết đẳng thế với hệ thống tiếp địa an toàn
Hiệu quả của chống sét lan truyền điện mặt trời phụ thuộc 100% vào chất lượng của bãi tiếp địa. Nếu trị số điện trở tiếp địa quá lớn, dòng xung sét sẽ không thể tiêu tán nhanh xuống lòng đất mà dội ngược lại tàn phá thiết bị điện tử. Ngọc Thiên khuyến cáo hệ thống tiếp địa an toàn bảo vệ tủ điện và SPD phải đạt trị số điện trở đất nhỏ hơn 4 Ohm.
Quá trình này đòi hỏi một quy trình thiết kế và thi công tiếp địa nghiêm ngặt. Để hiểu rõ hơn về các bước đóng cọc tiếp địa lõi thép mạ đồng và kỹ thuật hàn hóa nhiệt chuyên dụng, quý khách có thể đọc thêm bài viết hướng dẫn chi tiết về thi công tiếp địa điện mặt trời chuẩn kỹ thuật chống sét an toàn của Ngọc Thiên.

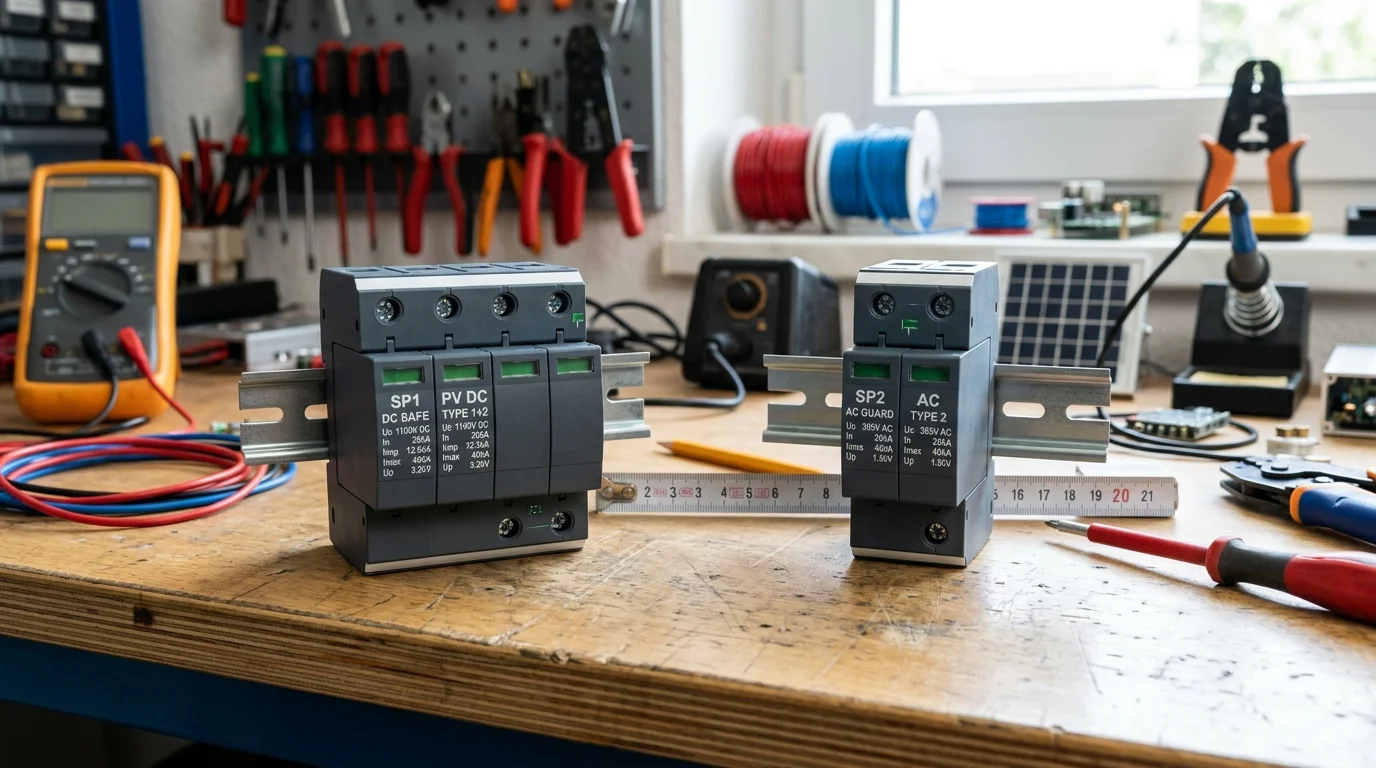

Hình 4: Đặt thiết bị chống sét SPD Type 1 và Type 2 trên bàn kiểm thử để đánh giá các thông số kỹ thuật trước khi lắp ráp.
Kết luận và khuyến nghị từ Ngọc Thiên
Chống sét lan truyền cho hệ thống điện mặt trời không chỉ đơn giản là mua một thiết bị SPD về lắp vào tủ điện. Đó là một quy trình kỹ thuật đồng bộ từ khâu tính toán điện áp chuỗi pin Voc, lựa chọn thông số dòng xả In/Imax, cấp bảo vệ Up phù hợp cho inverter, cho đến quá trình đấu nối đúng quy chuẩn 50cm và kết nối bãi tiếp địa chất lượng dưới 4 Ohm.
Một hệ thống điện mặt trời hoạt động bền bỉ, an toàn qua hàng thập kỷ đòi hỏi sự tỉ mỉ, tuân thủ đúng các tiêu chuẩn an toàn điện quốc gia và quốc tế. Do đó, việc lựa chọn một nhà thầu thiết kế thi công EPC chuyên nghiệp, giàu kinh nghiệm thực tiễn là yếu tố quyết định hàng đầu để bảo vệ toàn diện tài sản năng lượng của bạn.
