Nhiều anh chủ nhà phố hay biệt thự cao cấp khi tính lắp hệ thống năng lượng lưu trữ lớn thường phân vân không biết nên dùng pin 48V truyền thống hay chuyển sang hệ pin cao áp High Voltage. Vấn đề là nếu dùng dòng 48V cho các hệ thống công suất lớn, dòng điện truyền tải nạp xả quá cao sẽ làm nóng đường dây và giảm hiệu suất biến tần rất nhanh.
Dòng Pin lưu trữ Pylontech Force H2 ra đời để giải quyết triệt để bài toán này với điện áp hoạt động rộng từ 192V đến 384V. Thiết kế mô-đun xếp chồng thông minh giúp tối ưu hóa hiệu suất chuyển đổi năng lượng, giảm dòng điện nạp xả xuống mức rất an toàn và giúp quy trình lắp đặt tại công trình trở nên đơn giản hơn bao giờ hết.
Trong bài viết này, đội ngũ kỹ thuật của chúng tôi sẽ cùng bạn đánh giá pin Pylontech Force H2 chi tiết từ thiết kế lõi cell LiFePO4, thông số kỹ thuật đến kinh nghiệm thi công thực tế khi lắp pin lưu trữ Pylontech H2 cho hộ gia đình và công trình cao cấp.
1. Tổng quan về giải pháp Pin lưu trữ Pylontech Force H2 điện áp cao
Pylontech là một trong những thương hiệu hàng đầu thế giới trong lĩnh vực sản xuất pin lưu trữ năng lượng ESS. Dòng sản phẩm Pin lưu trữ Pylontech Force H2 được thiết kế riêng cho phân khúc hộ gia đình và biệt thự cao cấp đòi hỏi công suất xả tức thời lớn.
Khác với dòng pin low-voltage 48V thông thường phải gánh dòng điện hàng trăm Ampere, pin lithium cao áp Pylontech dòng Force H2 hoạt động ở dải điện áp cao. Điều này giúp giảm đáng kể cường độ dòng điện truyền tải, từ đó giảm tối đa tổn hao nhiệt năng trên đường dây DC và thiết bị đóng cắt của hệ thống Pin lưu trữ Pylontech Force H2.

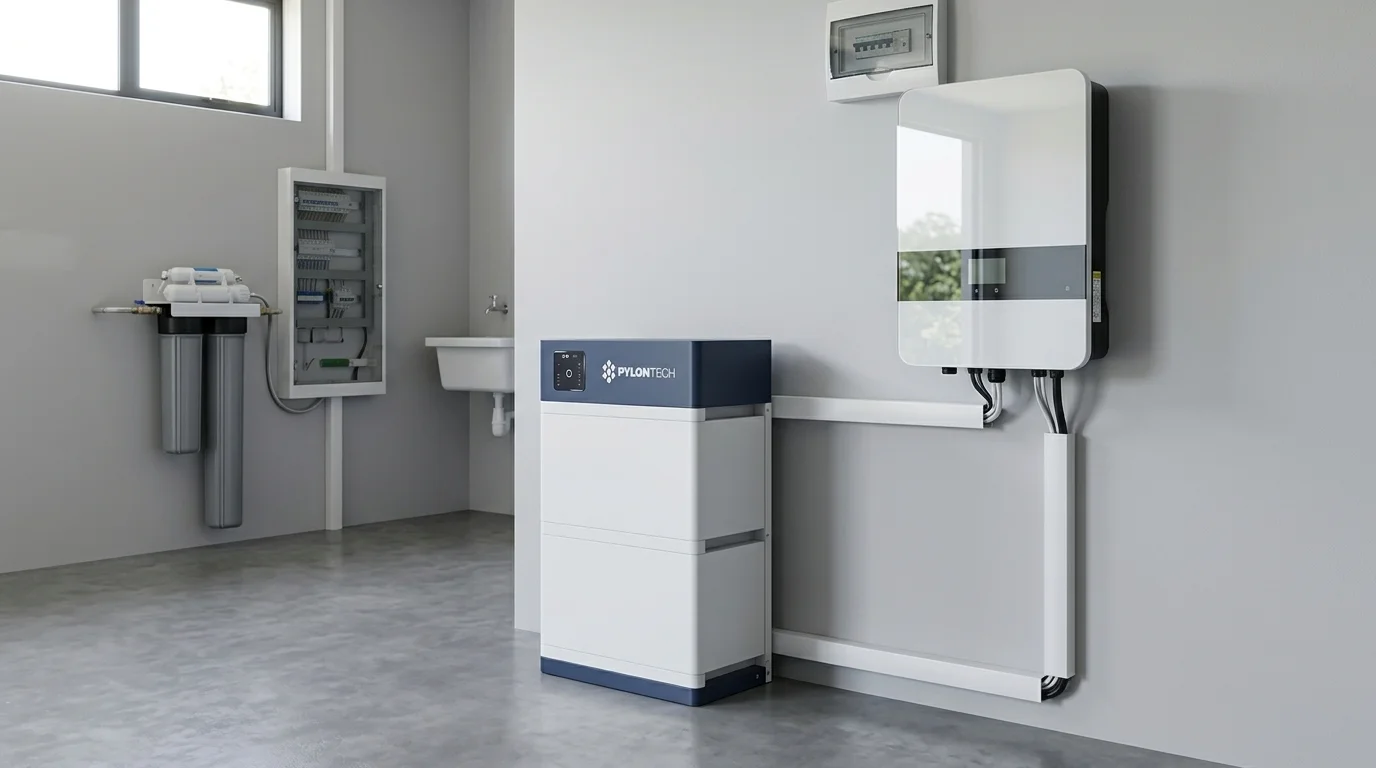

Khối Pin lưu trữ Pylontech Force H2 với thiết kế mô-đun xếp chồng hiện đại và gọn gàng
Mỗi tháp Pin lưu trữ Pylontech Force H2 bao gồm một bộ điều khiển trung tâm BMS FC0500M-40S đặt ở trên cùng và kết hợp từ 2 đến 4 mô-đun pin FH9637m xếp chồng bên dưới. Nhờ cấu trúc nối tiếp linh hoạt này, dung lượng của khối pin có thể nâng từ 7.10 kWh lên 14.21 kWh trên một diện tích chân đế rất nhỏ gọn.
2. Bảng thông số kỹ thuật chi tiết của Pin lưu trữ Pylontech Force H2
Để đánh giá chính xác khả năng vận hành của hệ thống, chúng ta hãy cùng tham khảo bảng thông số kỹ thuật chuẩn từ nhà sản xuất Pylontech đối với dòng Pin lưu trữ Pylontech Force H2 dưới đây:
| Thông số kỹ thuật | 2 Mô-đun (FH9637m x 2) | 3 Mô-đun (FH9637m x 3) | 4 Mô-đun (FH9637m x 4) |
|---|---|---|---|
| Dung lượng tổng (Capacity) | 7.10 kWh | 10.66 kWh | 14.21 kWh |
| Dung lượng sử dụng (Usable) | 6.39 kWh | 9.60 kWh | 12.79 kWh |
| Điện áp danh định (Nominal Voltage) | 192 VDC | 288 VDC | 384 VDC |
| Dải điện áp hoạt động | 170 ~ 216 VDC | 255 ~ 324 VDC | 340 ~ 432 VDC |
| Dòng nạp / xả liên tục | 18.5 A | 18.5 A | 18.5 A |
| Dòng nạp / xả đỉnh (Peak 15s) | 42 A | 42 A | 42 A |
| Độ xả sâu (DoD) | 90% | 90% | 90% |
| Công nghệ lõi cell pin | Lithium Iron Phosphate (LiFePO4) | Lithium Iron Phosphate (LiFePO4) | Lithium Iron Phosphate (LiFePO4) |
| Tiêu chuẩn bảo vệ vỏ ngoài | IP55 | IP55 | IP55 |
| Kích thước (R x S x C) | 450 x 296 x 822 mm | 450 x 296 x 1118 mm | 450 x 296 x 1414 mm |
| Trọng lượng tổng thể | 82 kg | 117 kg | 152 kg |
Một điểm ấn tượng trên tập thông số của Pin lưu trữ Pylontech Force H2 là dòng điện làm việc định mức duy trì ở mức 18.5A. Với mức dòng điện nhỏ này, tiết diện dây dẫn đấu nối sang Inverter chỉ cần từ 4mm2 đến 6mm2, giúp việc thi công gọn gàng và an toàn hơn rất nhiều so với dây cáp lớn của các hệ thống low-voltage 48V.
3. Các ưu điểm công nghệ làm nên sự khác biệt của Pylontech Force H2
Tại sao giải pháp pin Pylontech Force H2 gia đình lại được nhiều kỹ sư công trình lựa chọn cho các biệt thự hiện đại? Dưới đây là 5 ưu điểm công nghệ cốt lõi khiến dòng Pin lưu trữ Pylontech Force H2 luôn giữ vững vị thế dẫn đầu phân khúc cao áp.
3.1. Thiết kế cắm nối không dây cáp ngoài (Plug and Play)
Đối với các dòng pin cao áp thông thường, việc đấu nối dây cáp liên kết giữa các mô-đun đòi hỏi nhiều thao tác phức tạp và dễ nhầm lẫn cực tính. Khối Pin lưu trữ Pylontech Force H2 loại bỏ hoàn toàn dây nối bên ngoài giữa các tầng pin.
Các mô-đun pin FH9637m tích hợp sẵn giắc cắm công suất và tín hiệu âm dương ở mặt trên và mặt dưới. Kỹ thuật viên khi thực hiện lắp pin lưu trữ Pylontech H2 chỉ việc thả nhẹ mô-đun sau lên mô-đun trước, các chốt tiếp điểm tự động khớp nối chuẩn xác 100%. Thời gian thi công tháp pin nhờ vậy rút ngắn xuống chỉ còn khoảng 15 phút.

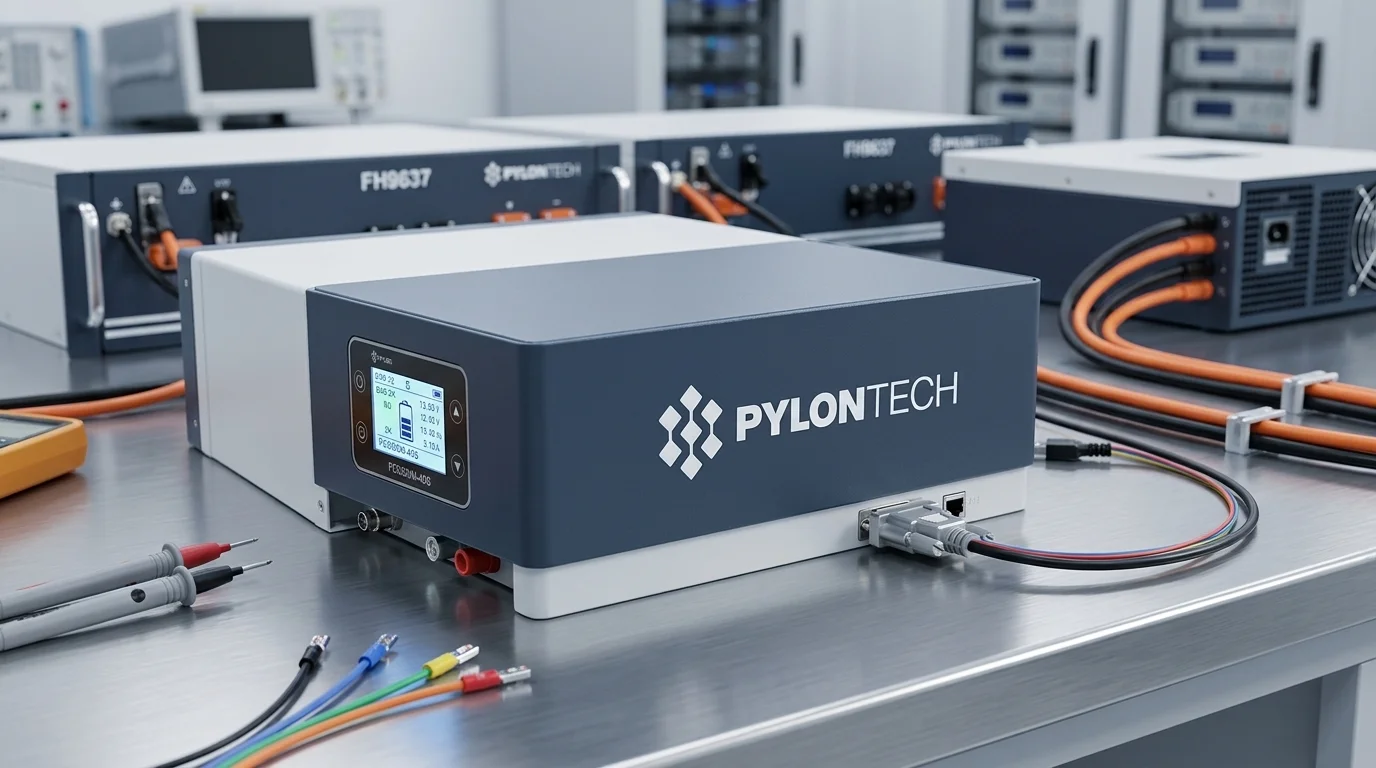

Bộ điều khiển trung tâm BMS FC0500M-40S tích hợp cổng giao tiếp CANbus chuẩn xác
3.2. Hiệu suất chuyển đổi nâng cao nhờ điện áp cao
Trong các biến tần Hybrid, điện áp DC từ giàn pin mặt trời thường nằm ở mức 200V – 500V. Khi kết hợp với pin 48V, biến tần phải nâng hạ điện áp với tỷ số lớn, làm phát sinh nhiệt và sụt giảm hiệu suất.
Ngược lại, dải điện áp làm việc 192V – 384V của Pin lưu trữ Pylontech Force H2 tiệm cận với điện áp DC-Bus của biến tần. Tỷ số chuyển đổi gần 1:1 giúp hiệu suất nạp xả hai chiều Round-Trip Efficiency đạt trên 96%, đem lại lượng điện xả thực tế tối đa cho các hệ thống điện mặt trời gia đình.
3.3. Lõi Cell LiFePO4 an toàn vượt trội
Pylontech trang bị cho Pin lưu trữ Pylontech Force H2 100% lõi cell pin Lithium Iron Phosphate (LiFePO4) đạt các tiêu chuẩn quốc tế nghiêm ngặt như UL1973, IEC62619, VDE2510-50 và CE.
Đặc tính hóa học của LiFePO4 rất bền vững, không giải phóng oxy ngay cả khi bị ngắn mạch hay quá sạc, loại bỏ nguy cơ cháy nổ nhiệt. Tuổi thọ thiết kế của bộ Pin lưu trữ Pylontech Force H2 đạt trên 6.000 chu kỳ nạp xả ở mức 90% DoD, tương đương hơn 15 năm vận hành bền bỉ.

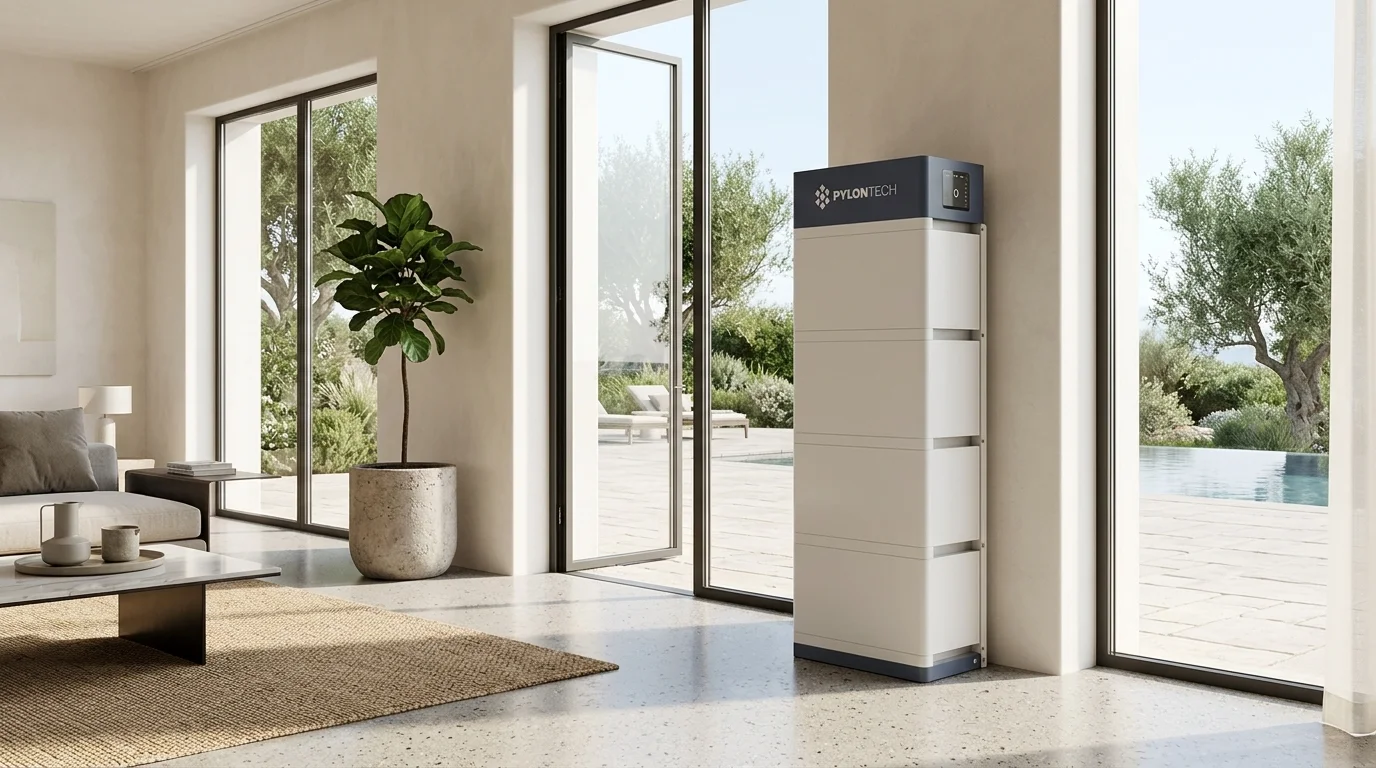

Hệ thống Pylontech Force H2 hòa hợp hoàn hảo với kiến trúc nội thất biệt thự hiện đại
3.4. Vỏ bảo vệ chuẩn IP55 chống bụi nước tốt
Với lớp vỏ đạt chuẩn bảo vệ IP55, sản phẩm Pin lưu trữ Pylontech Force H2 có thể vận hành ổn định trong nhiều điều kiện môi trường khác nhau, từ phòng kỹ thuật trong nhà đến hành lang có mái che hay khu vực garage xe gia đình.
3.5. Tương thích linh hoạt với nhiều thương hiệu Inverter
Bộ điều khiển BMS của dòng pin lithium cao áp Pylontech tích hợp sẵn mã giao thức truyền thông CANbus/RS485 tương thích tốt với nhiều dòng Inverter Hybrid cao cấp như Luxpower High Voltage, Sungrow Hybrid, GoodWe ET series hay Deye High Voltage, giúp việc kết nối trở nên rất dễ dàng.
4. So sánh Pylontech Force H2 và cụm pin lưu trữ 48V truyền thống
Dưới đây là bảng so sánh điểm khác biệt thực tế khi người dùng lựa chọn Pin lưu trữ Pylontech Force H2 so với giải pháp pin 48V thông thường:
| Tiêu chí so sánh | Pylontech Force H2 (High Voltage) | Pin lưu trữ 48V truyền thống (Low Voltage) |
|---|---|---|
| Mức điện áp hoạt động | 192V – 384V DC | 48V – 51.2V DC |
| Dòng điện truyền tải (tại 7kW) | Chỉ khoảng 18.5 A – 25 A | Lên tới 140 A – 160 A |
| Tiết diện cáp kết nối DC | Cáp nhỏ 4mm2 – 6mm2 | Cáp lớn 35mm2 – 50mm2 |
| Tổn hao nhiệt trên đường dây | Rất thấp nhờ giảm dòng điện | Cao hơn do dòng lớn phát nhiệt |
| Hiệu suất khứ hồi hệ thống | Đạt trên 96% | Khoảng 90% – 92% |
| Hình thức lắp đặt | Mô-đun xếp chồng không dây ngoài | Mô-đun tủ rack hoặc treo tường cáp rời |
5. Hướng dẫn các bước thi công Pylontech Force H2 chuẩn kỹ thuật
Theo trải nghiệm thi công thực tế của kỹ sư, quy trình lắp pin lưu trữ Pylontech H2 cần tuân thủ đúng 5 bước kỹ thuật sau để đảm bảo an toàn tuyệt đối:

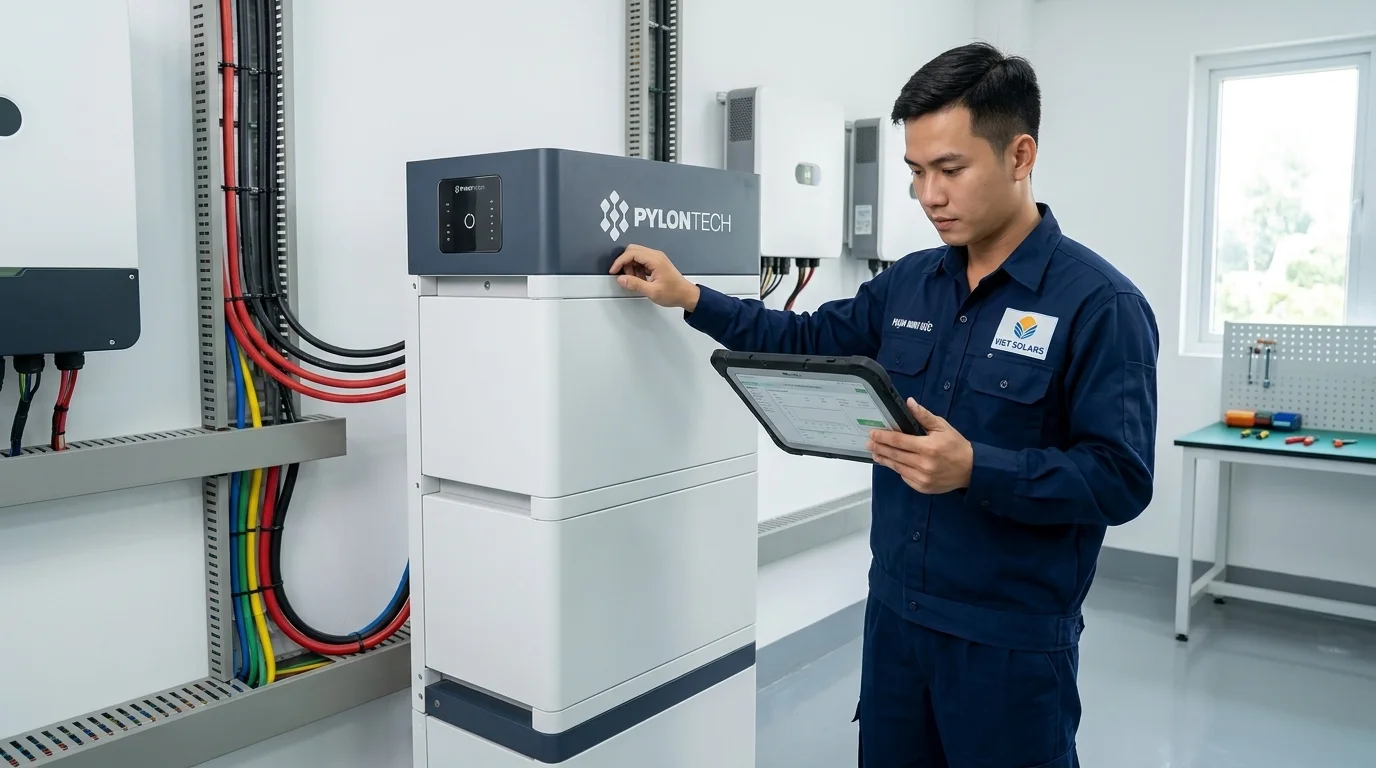

Kỹ sư chuyên nghiệp kiểm tra các thông số cài đặt giao tiếp BMS trước khi khởi động hệ thống
- Cố định chân đế Base Unit: Đặt chân đế lên mặt sàn bằng phẳng và cân chỉnh livo chính xác trước khi siết giá đỡ cố định tường.
- Xếp chồng các mô-đun pin: Thả nhẹ từng mô-đun FH9637m lên chân đế để các chốt tiếp điểm tự động ngàm nối với nhau chuẩn xác.
- Gắn bộ điều khiển BMS: Đặt BMS FC0500M-40S lên trên cùng tháp Pin lưu trữ Pylontech Force H2 và siết ốc khóa hông cẩn thận.
- Đấu nối cáp nguồn và tín hiệu: Cắm cáp nguồn DC âm dương tới Inverter qua Aptomat DC cao áp và nối cáp truyền thông CANbus.
- Khởi động và kiểm tra: Bật nguồn BMS, kiểm tra đèn LED báo trạng thái xanh và xác nhận thông số trên màn hình biến tần.
6. Kinh nghiệm chọn Inverter Hybrid tương thích với Pylontech Force H2
Một câu hỏi kỹ thuật phổ biến khi lắp pin lưu trữ Pylontech H2 là việc lựa chọn biến tần hòa lưới lưu trữ có điện áp DC tương thích. Do dải điện áp của hệ thống Pin lưu trữ Pylontech Force H2 nằm trong khoảng 170V – 432V, bạn cần chọn các dòng Inverter có cổng Battery hỗ trợ điện áp cao High Voltage.
Trong thực tế triển khai, các mẫu biến tần như Deye SUN-5K-SG01HP3 hoặc Luxpower SONAR HV 10kW thể hiện khả năng nhận diện tự động giao thức truyền thông BMS Pylontech cực kỳ mượt mà. Sau khi cắm cáp CANbus, biến tần sẽ tự động nhận diện dung lượng phần trăm SOC, giới hạn dòng sạc xả tối đa mà không cần thao tác cài đặt thủ công phức tạp.
7. Quy trình bảo trì và theo dõi chỉ số vận hành pin qua phần mềm
Để kéo dài tuổi thọ cho hệ pin lưu trữ cao áp, việc giám sát định kỳ thông số vận hành qua ứng dụng di động là rất cần thiết. Khối BMS trung tâm của Pin lưu trữ Pylontech Force H2 liên tục theo dõi điện áp từng cell pin, nhiệt độ bề mặt và số chu kỳ nạp xả đã thực hiện.
Khi tiến hành đánh giá pin Pylontech Force H2 sau 12 tháng hoạt động tại công trình biệt thự, chênh lệch điện áp giữa các cell pin trong khối luôn duy trì dưới 15mV. Tính năng cân bằng chủ động Active Balancing của BMS giúp loại bỏ hoàn toàn hiện tượng lệch áp cell, giữ cho dung lượng khả dụng của tháp pin luôn đạt trạng thái tối đa.
8. Lời khuyên chọn dung lượng pin Pylontech Force H2 phù hợp
Đối với giải pháp pin Pylontech Force H2 gia đình dùng biến tần 5kW – 6kW và tiêu thụ ban đêm khoảng 8 – 10 kWh, cấu hình 3 mô-đun (10.66 kWh) là lựa chọn hợp lý nhất.
Với các biệt thự trang bị biến tần 3 pha 10kW – 15kW chạy nhiều điều hòa ban đêm, bạn nên chọn cấu hình 4 mô-đun (14.21 kWh) cho hệ thống Pin lưu trữ Pylontech Force H2 hoặc ghép song song 2 tháp pin để đảm bảo nguồn điện dự phòng liên tục.
9. Tổng kết
Bộ Pin lưu trữ Pylontech Force H2 mang lại giải pháp lưu trữ cao áp hiệu quả, an toàn và thẩm mỹ cho các công trình điện mặt trời hiện đại. Lựa chọn cấu hình pin phù hợp giúp hệ thống vận hành chủ động 24/7 và tối ưu hóa thời gian hoàn vốn đầu tư.
