Nhiều chủ nhà xưởng và biệt thự khi cân nhắc lắp điện mặt trời 3 pha tự sản tự tiêu thường lo ngại về nguy cơ phát ngược điện thừa lên lưới hoặc biến tần phản hồi bám tải quá chậm. Vấn đề là nếu hệ thống bám tải hoạt động thiếu chính xác, điện năng có thể bị đẩy ngược lên lưới dẫn đến vi phạm quy định pháp lý hoặc khiến hóa đơn điện bị phạt chỉ số công suất phản kháng.
Có một chi tiết thú vị là dòng sản phẩm Inverter Solis Hybrid 3 pha (tiêu biểu như Solis RHI-3P và Solis S6-EH3P) đang trở thành một trong những cái tên được giới kỹ thuật Solar nhắc đến nhiều nhất khi giải bài toán bám tải Zero-Export. Thiết bị này hứa hẹn khả năng điều chỉnh công suất linh hoạt theo từng pha độc lập với tốc độ quét dữ liệu tính bằng miligiây.
Bài viết này phân tích chuyên sâu về cơ chế bám tải 3 pha, đánh giá độ trễ phản hồi của Smart Meter và khả năng cân bằng lệch pha thực tế của thiết bị biến tần Solis hybrid 3 pha, giúp bạn có cái nhìn khách quan trước khi đưa ra quyết định đầu tư.
Nguyên lý bám tải 3 pha trên Inverter Solis Hybrid
Chức năng bám tải (Zero-Export hay Export Limitation) trên dòng biến tần lai điện mặt trời có nhiệm vụ đảm bảo tổng sản lượng điện xoay chiều AC sinh ra từ giàn pin mặt trời hoặc pin lưu trữ chỉ vừa đủ để cung cấp cho phụ tải tiêu thụ tại chỗ. Thiết bị tuyệt đối không cho phép bất kỳ dòng điện thừa nào đẩy ngược ra đồng hồ của điện lực.
Đối với hệ thống điện 3 pha, nguyên lý này phức tạp hơn nhiều so với hệ thống 1 pha. Hệ thống bám tải của Inverter Solis Hybrid hoạt động dựa trên sự phối hợp chặt chẽ giữa bộ vi xử lý tín hiệu số DSP trung tâm, cổng giao tiếp RS485 và thiết bị đo đếm năng lượng chuyên dụng Smart Meter (hoặc bộ cảm biến dòng biến áp CT đi kèm).
Smart Meter được đấu nối ngay tại vị trí điểm đấu nối chung PCC (Point of Common Coupling) — nơi giáp ranh giữa tủ điện tổng của công trình và lưới điện quốc gia. Thiết bị này liên tục đo đạc các thông số điện áp, dòng điện, chiều dòng công suất và hệ số công suất Cosφ trên từng pha A, B và C với chu kỳ quét tính bằng miligiây.
Nói một cách đơn giản, khi công trình bật thêm một thiết bị điện 3 pha hoặc 1 pha, Smart Meter lập tức phát hiện sự sụt giảm dòng điện đi từ lưới vào. Tín hiệu này được mã hóa và gửi về inverter Solis bám tải thông qua giao thức Modbus RTU. Bộ điều khiển DSP của biến tần sẽ tính toán và điều chỉnh công suất phát của dải MPPT cũng như công suất xả từ pin Lithium để bù đắp đúng lượng điện năng thiếu hụt.
Ngược lại, khi các phụ tải điện đột ngột tắt đi, Smart Meter nhận diện chiều công suất có xu hướng chuẩn bị đẩy ra lưới. Inverter Solis sẽ giảm công suất phát ngõ ra trong vòng từ 200ms đến 500ms, đảm bảo dòng điện phát ngược duy trì ở mức gần như bằng 0W.
Đánh giá khả năng xử lý lệch pha phụ tải thực tế
Thách thức lớn nhất khi lắp đặt Solis hybrid 3 pha zero export cho các biệt thự hoặc xưởng sản xuất nhỏ chính là hiện tượng phụ tải 3 pha bị lệch cực kỳ nghiêm trọng. Thú thật là trong thực tế, ít khi nào công suất tiêu thụ trên cả 3 pha lại cân bằng tuyệt đối.
Chẳng hạn vào buổi trưa, pha A có thể đang gánh dàn máy lạnh trung tâm tiêu thụ 6kW, pha B gánh hệ thống chiếu sáng và bếp từ tiêu thụ 2kW, trong khi pha C chỉ có phụ tải nhẹ 500W. Nếu một biến tần 3 pha thông thường chỉ phát công suất cân bằng 3 pha đồng đều (mỗi pha 2.8kW), hiện tượng phát ngược sẽ lập tức xảy ra ở pha C (thừa 2.3kW đẩy lên lưới), đồng thời pha A vẫn bị thiếu 3.2kW điện năng.
Để khắc phục triệt để vấn đề này, dòng Inverter Solis Hybrid 3 pha thế hệ mới được trang bị công nghệ điều khiển ngõ ra AC theo từng pha độc lập (Phase-Independent Output Control). Khả năng bám tải inverter Solis thể hiện ưu thế vượt trội nhờ tích hợp 2 chế độ cấu hình bám tải linh hoạt:
Chế độ bám tải theo tổng công suất 3 pha (Three-phase Total Power Control): Biến tần điều chỉnh tổng công suất phát ra bằng tổng công suất tiêu thụ của 3 pha. Chế độ này áp dụng cho các nhà máy có lưới điện cho phép bù trừ công suất giữa các pha thông qua đồng hồ 2 chiều.
Chế độ bám tải theo pha thấp nhất (Per-phase / Minimum Phase Control): Biến tần giới hạn công suất phát AC của cả 3 pha theo pha có phụ tải nhỏ nhất. Trong ví dụ trên, biến tần chỉ phát 500W trên mỗi pha để bảo vệ pha C không bị phát ngược. Phần thiếu hụt trên pha A và pha B sẽ được lấy tự động từ lưới điện.
Ngoài ra, trên các phiên bản Solis S6-EH3P cao cấp, thiết bị còn hỗ trợ khả năng xuất công suất AC không cân bằng lên đến 110% hoặc 125% danh định trên từng pha. Điều này cho phép inverter tự động điều tiết năng lượng từ pin lưu trữ để gánh pha nặng tải mà không làm ảnh hưởng đến các pha nhẹ tải xung quanh.

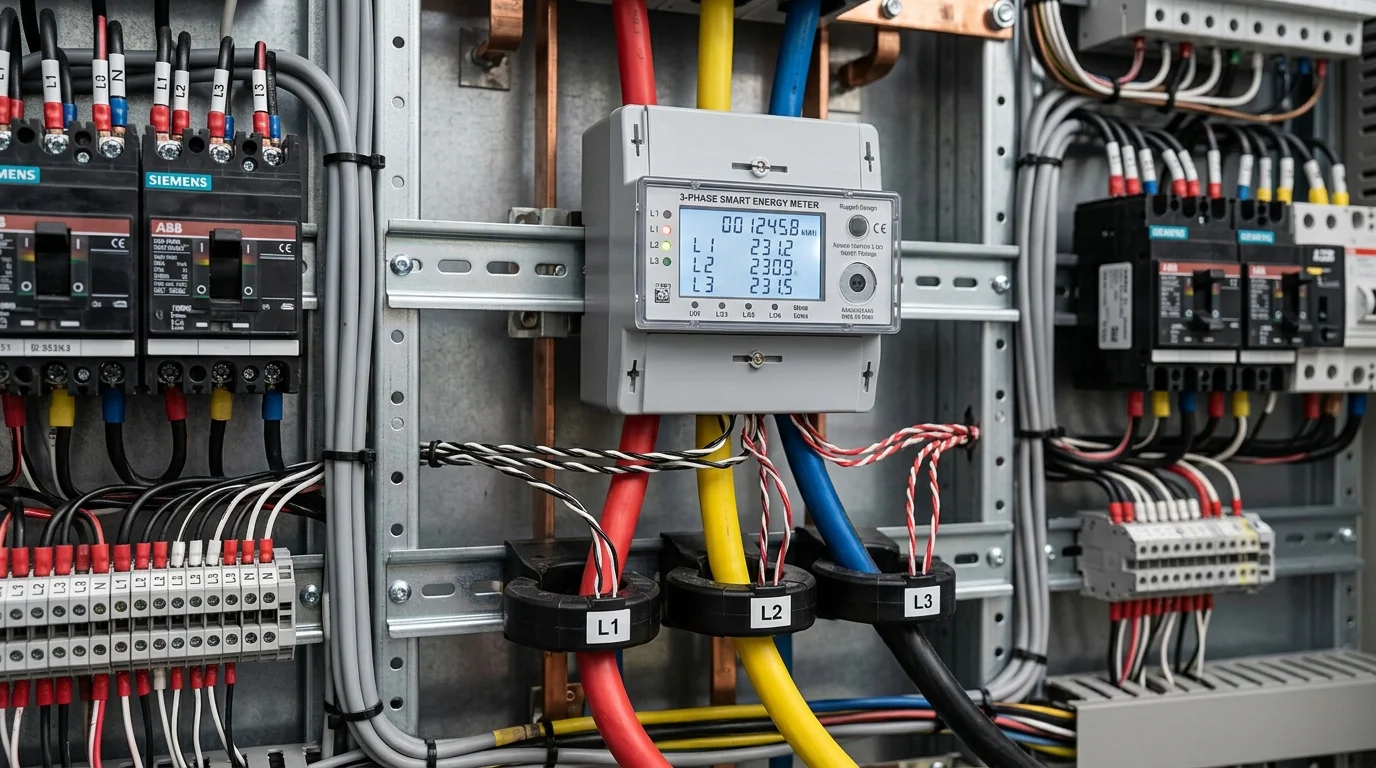

Tốc độ đáp ứng và độ chính xác của Smart Meter / CT
Một yếu tố then chốt quyết định hiệu quả bám tải của bất kỳ hệ thống solar hybrid nào chính là tốc độ đáp ứng của cảm biến đo lường. Nếu Smart Meter gửi dữ liệu quá chậm, biến tần sẽ rơi vào tình trạng “chạy đuổi theo phụ tải”, dẫn đến hiện tượng chập chờn điện áp hoặc lọt điện thừa ra lưới.
Inverter Solis Hybrid tương thích với các dòng Smart Meter 3 pha chính hãng như Solis Eastron SDM630MCT hoặc Acrel ACR10R. Các thiết bị đo đếm này đạt tiêu chuẩn độ chính xác Class 1.0 (sai số dưới 1%) đối với điện năng hữu công và Class 0.5S cho dòng điện.
Theo thử nghiệm thực tế tại các công trình thi công, thời gian lấy mẫu dữ liệu của Smart Meter Solis đạt tần số 50Hz (20ms mỗi chu kỳ). Tuy nhiên, tổng thời gian phản hồi toàn hệ thống — từ lúc phụ tải thay đổi, qua quá trình truyền thông RS485, cho đến khi bo mạch Inverter điều chỉnh dòng ra — dao động trong khoảng từ 150ms đến 350ms.
Đây là tốc độ phản hồi rất ấn tượng đối với phân khúc biến tần hybrid thương mại. Tốc độ này giúp biến tần dập tắt các xung điện phát ngược tức thì khi các thiết bị công suất lớn như máy nén khí, thang máy hay máy hàn đột ngột ngắt tải.
Nếu bạn hỏi mình về khoảng cách truyền thông, đường dây tín hiệu RS485 kết nối giữa Smart Meter và Inverter Solis có thể kéo dài lên đến 1000 mét khi sử dụng cáp xoắn đôi bọc kim chống nhiễu (STP Cat6). Việc đấu nối chuẩn xác chân tín hiệu A(+) và B(-) cùng trở kháng ngắt 120 Ohm giúp giữ nguyên độ chính xác truyền dữ liệu mà không bị nhiễu bởi điện từ trường trong nhà xưởng.
Thử nghiệm thực tế qua 3 kịch bản vận hành

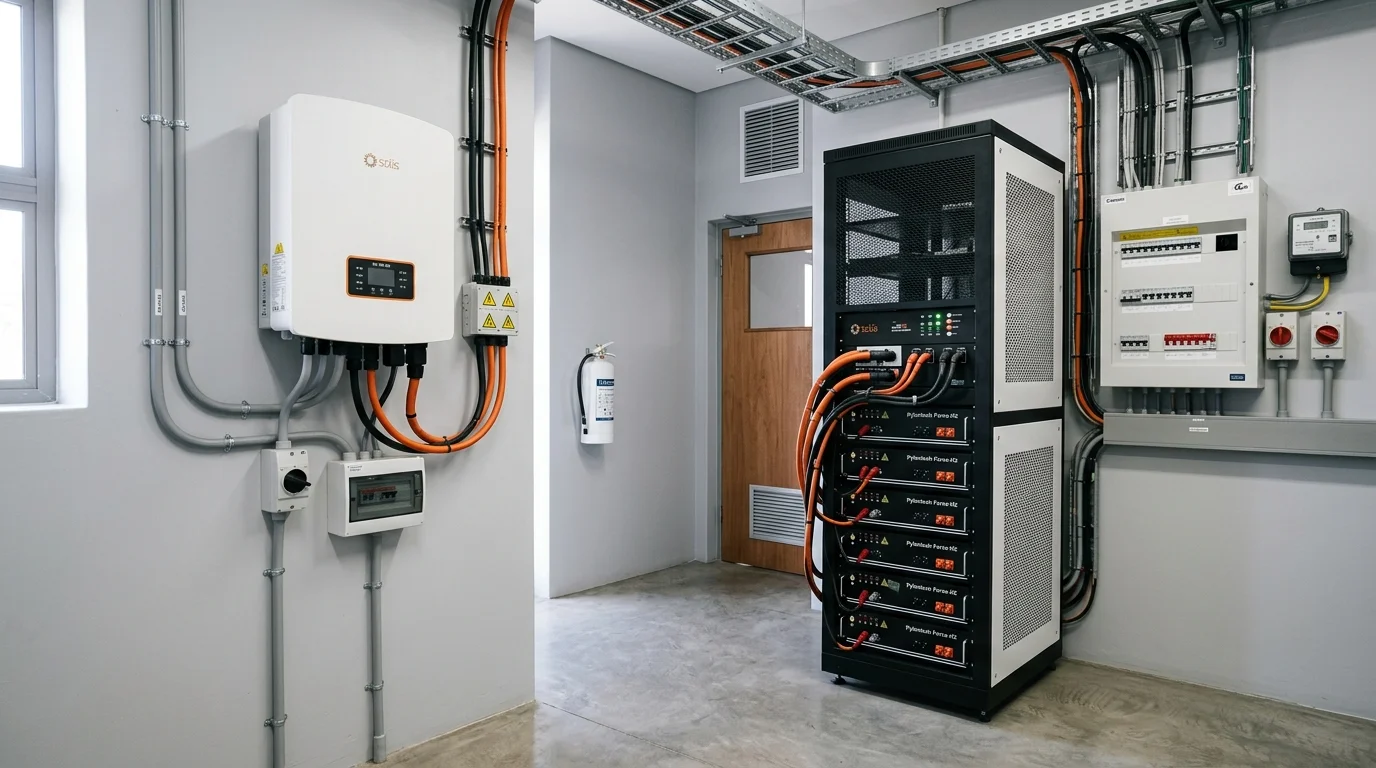

Để đánh giá inverter Solis bám tải một cách khách quan nhất, đội ngũ kỹ thuật đã tiến hành đo đạc thông số điện năng thực tế trên dòng biến tần Solis RHI-3P10K-HVES-5G kết hợp pin lưu trữ cao áp và hệ thống Smart Meter SDM630 qua 3 kịch bản vận hành điển hình:
Kịch bản 1: Phụ tải 3 pha ổn định và cân bằng. Giàn pin mặt trời đạt sản lượng 8kW, phụ tải tiêu thụ 3 pha của biệt thự duy trì mức 6kW (mỗi pha 2kW). Kết quả ghi nhận Inverter Solis phân bổ công suất phát chính xác 2kW trên mỗi pha, sản lượng điện nhập từ lưới EVN đạt 0W và lượng điện đẩy ngược ra lưới hoàn toàn bằng 0W trong suốt thời gian theo dõi.
Kịch bản 2: Tắt/mở phụ tải đột ngột công suất lớn. Khi máy nén hệ thống điều hòa 4.5kW ở pha A đột ngột khởi động, Smart Meter ghi nhận dòng điện lưới lập tức tăng lên trong 100ms đầu tiên. Ngay sau đó, Inverter Solis điều chỉnh tăng công suất xả từ pin lưu trữ để bù tải, đưa dòng điện lưới về mức 0W trong vòng 280ms. Khi tắt máy nén, lượng điện dư lọt lưới ngắn hạn chỉ diễn ra trong 220ms với tổng năng lượng vọt lưới không đáng kể (dưới 0.002 kWh).
Kịch bản 3: Chuyển mạch mất điện lưới (Off-grid Backup mode). Khi chủ động ngắt aptomat tổng của EVN, hệ thống chuyển mạch UPS tích hợp trên ngõ ra Backup của Solis Hybrid kích hoạt chỉ trong vòng 12ms. Các thiết bị tải ưu tiên như hệ thống camera, máy chủ, tủ lạnh vẫn hoạt động liên tục mà không bị gợn sóng điện áp hay khởi động lại.
So sánh tính năng bám tải Solis Hybrid với các đối thủ
Trên thị trường biến tần điện mặt trời hybrid 3 pha hiện nay, Solis cạnh tranh trực tiếp với các thương hiệu nổi tiếng như Deye, Luxpower và GoodWe. Dưới đây là bảng so sánh thông số kỹ thuật và hiệu năng bám tải giúp bạn tham khảo:
| Tiêu chí so sánh | Inverter Solis Hybrid 3P | Inverter Deye Hybrid 3P | Inverter GoodWe ET Series | Inverter Luxpower TRIO |
|---|---|---|---|---|
| Thời gian phản hồi bám tải | 150ms – 350ms | 200ms – 400ms | 150ms – 300ms | 200ms – 450ms |
| Khả năng xuất lệch pha AC | Lên đến 125% danh định/pha | 100% không cân bằng/pha | 100% lệch pha từng pha | 110% lệch pha AC |
| Chuẩn đo đếm bám tải | Smart Meter RS485 / CT 3P | CT ngoài / Meter Eastron | Smart Meter chính hãng | CT ngoài kèm biến tần |
| Thời gian chuyển mạch UPS | < 10ms – 20ms | < 4ms – 10ms | < 10ms | < 20ms |
| Dải điện áp Pin lưu trữ | Cao áp HV (160V – 600V) | Hạ áp LV (48V) & HV | Cao áp HV (180V – 600V) | Hạ áp LV 48V / HV |
| Độ tin cậy & Bảo hành | 5 – 10 năm tiêu chuẩn | 5 năm bảo hành | 5 năm bảo hành | 5 năm bảo hành |
Nhìn vào bảng so sánh, có thể thấy Inverter Solis Hybrid 3 pha sở hữu lợi thế lớn ở dải điện áp pin lưu trữ cao áp HV, mang lại hiệu suất chuyển đổi DC-DC vượt trội (trên 97.5%) và giảm tổn hao nén dòng áp so với dải hạ áp 48V. Khả năng phản hồi bám tải nhanh và hỗ trợ lệch pha linh hoạt giúp Solis duy trì vị thế hàng đầu cho các công trình cao cấp.
Hướng dẫn đấu nối và cài đặt bám tải Zero-Export trên Solis
Để tính năng bám tải bám chính xác và không báo lỗi truyền thông, quy trình lắp đặt phần cứng và cài đặt phần mềm trên màn hình LCD của biến tần Solis đòi hỏi sự chính xác tuyệt đối từ phía kỹ thuật viên.

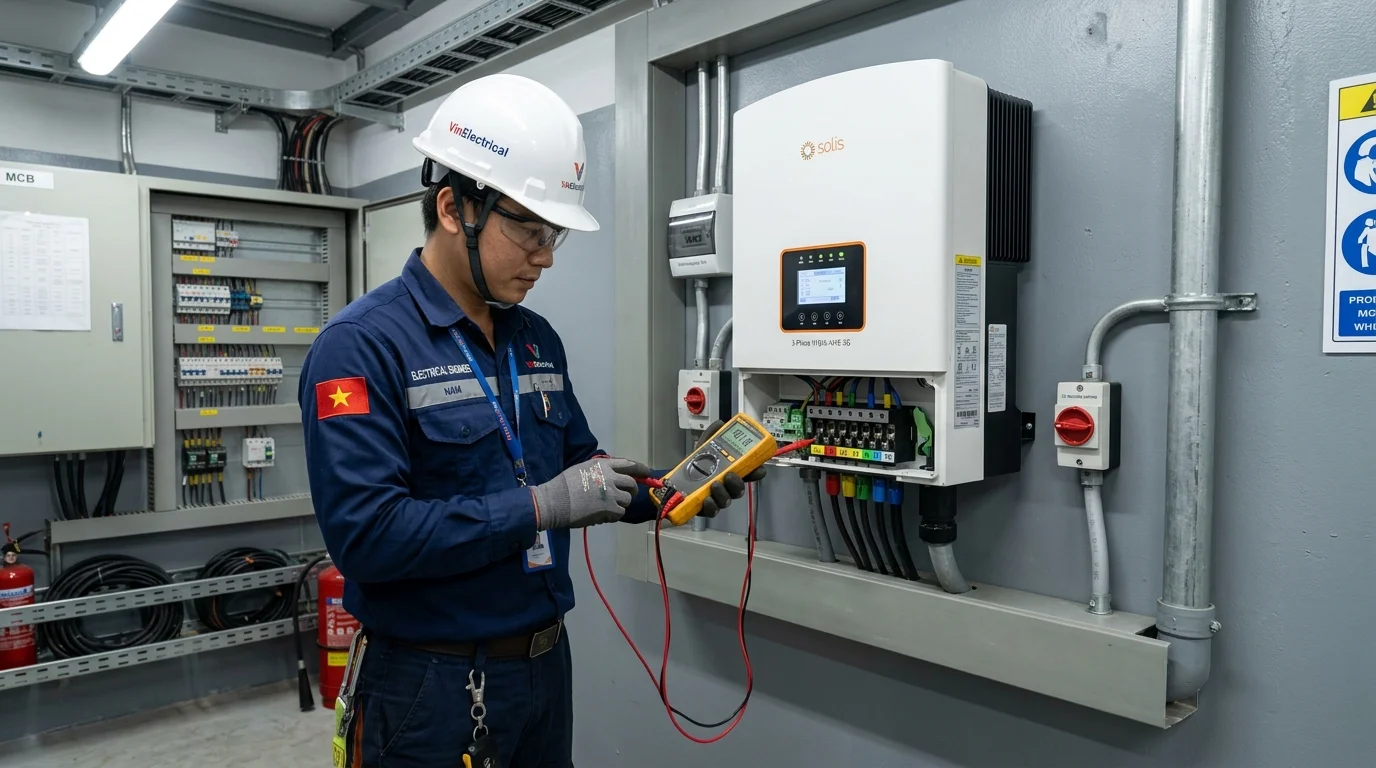

Về đấu nối phần cứng: Bộ cảm biến dòng CT hoặc Smart Meter 3 pha phải được kẹp ngay sau aptomat tổng của điện lực. Chiều mũi tên P1 -> P2 trên thân CT bắt buộc phải hướng từ nguồn lưới EVN đi vào tủ điện nội bộ. Dây truyền thông RS485 nối từ Meter về cổng Meter/CT trên biến tần Solis phải dùng dây xoắn đôi chống nhiễu, nối đúng cực A(+) và B(-).
Về quy trình cài đặt trên màn hình biến tần Solis S6 / RHI:
- Bước 1: Nhấn giữ phím Enter để truy cập Menu -> Chọn mục Advanced Settings -> Nhập mật khẩu kỹ thuật mặc định 0010.
- Bước 2: Di chuyển đến mục Internal EPM / External Meter -> Chọn chế độ ON để kích hoạt tính năng quản lý công suất phát.
- Bước 3: Chọn chuẩn thiết bị đo đếm Meter Type (ví dụ chọn SDM630 hoặc Acrel tương ứng với model thực tế đang lắp đặt).
- Bước 4: Vào mục Mode Select -> Chọn Zero Export (hoặc đặt giá trị giới hạn công suất phát lưới Backflow Power Limit: 0W).

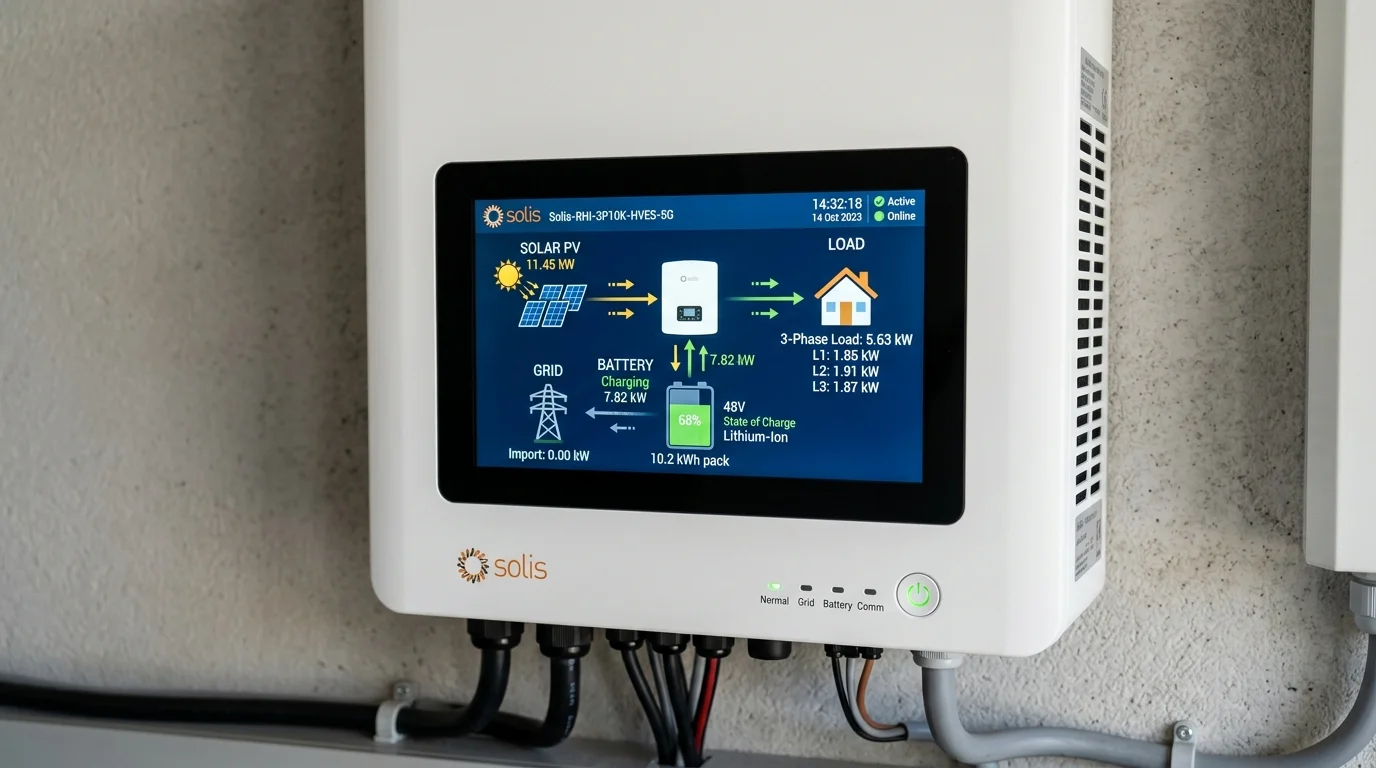

- Bước 5: Lưu lại cấu hình và khởi động lại biến tần. Kiểm tra thông số công suất P_Grid trên màn hình LCD. Nếu dòng điện hiển thị giá trị dương khi lấy điện lưới và về 0W khi điện mặt trời dư thừa thì hệ thống đã bám tải thành công.
Kết luận và lời khuyên đầu tư
Tổng kết lại, Inverter Solis Hybrid 3 pha chứng minh được năng lực bám tải xuất sắc nhờ tốc độ phản hồi nhanh dưới 350ms, thuật toán xử lý lệch pha thông minh và sự hỗ trợ đắc lực từ dòng Smart Meter chính xác cao. Đây là giải pháp cực kỳ đáng tin cậy cho các biệt thự, tòa nhà văn phòng và xưởng sản xuất đang tìm kiếm hệ thống điện mặt trời tự sản tự tiêu chuẩn pháp lý.
Để tối ưu hóa hiệu quả đầu tư, chủ công trình nên lựa chọn dung lượng pin lưu trữ Lithium cao áp phù hợp với biểu đồ phụ tải ban đêm, đồng thời hợp tác với đơn vị thi công uy tín để đảm bảo quy trình đấu nối tín hiệu bám tải RS485 và cấu hình thông số chuẩn kỹ thuật.
