Trong hệ thống lưu trữ năng lượng hiện đại, pin lithium nổi lên như một giải pháp lưu trữ tối ưu nhờ mật độ năng lượng vượt trội và tuổi thọ hoạt động cao. Tuy nhiên, do đặc tính hóa học nhạy cảm, dòng pin này luôn đòi hỏi một cơ chế giám sát cực kỳ khắt khe để đảm bảo an toàn vận hành. Đó là lý do mạch quản lý pin BMS ra đời và đóng vai trò như bộ não điều khiển toàn bộ hệ thống.
Nếu không có bộ phận kiểm soát này, các rủi ro kỹ thuật như quá nhiệt, chênh lệch điện áp cell hay cháy nổ hoàn toàn có thể xảy ra. Trong bài viết dưới đây, đội ngũ kỹ sư Ngọc Thiên sẽ phân tích chi tiết về cấu tạo, nguyên lý hoạt động và tầm quan trọng của hệ thống bảo vệ thông minh này đối với sự bền vững của hệ pin lithium.
Mạch quản lý pin BMS là gì và tại sao hệ pin lithium cần có BMS?
BMS là viết tắt của Battery Management System — hệ thống quản lý pin chuyên dụng. Về mặt bản chất, đây là một bảng mạch điện tử tích hợp các vi xử lý thông minh được kết nối trực tiếp với từng cell pin đơn lẻ bên trong khối pin lithium. Thiết bị này thực hiện nhiệm vụ đo lường, phân tích dữ liệu thời gian thực và điều phối dòng năng lượng sạc xả để hệ pin hoạt động trong vùng an toàn định mức.
Khác với các dòng ắc quy chì truyền thống có cấu trúc hóa học tương đối ổn định khi sạc quá mức, pin lithium (đặc biệt là pin Lithium-ion NMC và Pin Lithium sắt photphat LiFePO4) rất dễ bị tổn hại nghiêm trọng nếu các thông số điện áp vượt ngưỡng cho phép. Sự chênh lệch nhỏ về nội trở hoặc dung lượng giữa các cell pin trong quá trình sử dụng có thể dẫn đến hiện tượng mất cân bằng hệ pin, làm giảm dung lượng thực tế và rút ngắn tuổi thọ nhanh chóng.
Do đó, việc trang bị mạch quản lý pin BMS là yêu cầu bắt buộc đối với mọi hệ thống pin lưu trữ lithium. Nó không chỉ đóng vai trò bảo vệ phần cứng mà còn cung cấp dữ liệu chẩn đoán quan trọng giúp Inverter điều khiển quá trình nạp xả một cách tối ưu. Dưới góc nhìn tối ưu chi phí đầu tư dài hạn, BMS chính là lớp lá chắn bảo vệ khối tài sản lưu trữ năng lượng của doanh nghiệp.

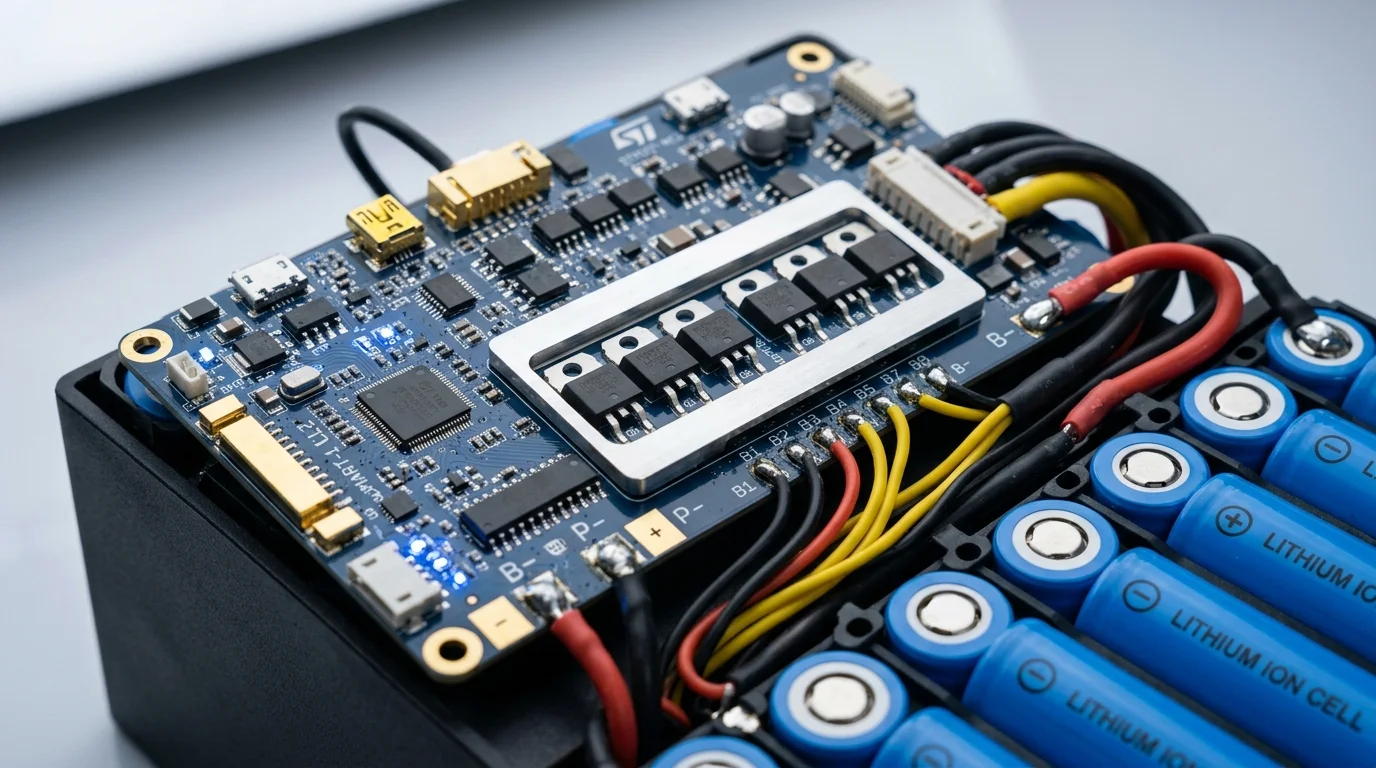

Mạch quản lý pin BMS bảo vệ an toàn cho các cell pin lithium khỏi quá sạc, xả sâu và quá dòng
Các chức năng bảo vệ cốt lõi của hệ thống BMS pin lithium
Xét dưới góc độ kỹ thuật vận hành, hệ thống BMS thực hiện một chuỗi các tác vụ giám sát tự động liên tục. Các tác vụ này được chia thành bốn chức năng bảo vệ cơ bản nhưng cực kỳ quan trọng đối với sự an toàn của toàn bộ tủ pin lưu trữ năng lượng.
Bảo vệ quá sạc (Overcharge Protection)
Khi sạc pin lithium, nếu điện áp của một cell đơn lẻ vượt quá giới hạn an toàn (thường là 3.65V đối với dòng LiFePO4 hoặc 4.2V đối với dòng NMC), cấu trúc hóa học bên trong cell sẽ bắt đầu bị phân hủy. Điều này dẫn đến sự tích tụ nhiệt độ và áp suất khí gas trong cell, tăng cao nguy cơ cháy nổ. Mạch BMS sẽ liên tục giám sát điện áp từng cell sạc. Khi phát hiện cell đạt ngưỡng giới hạn, nó lập tức gửi tín hiệu ngắt dòng sạc hoặc hạ dòng sạc từ bộ nguồn sạc.
Bảo vệ xả sâu (Over-discharge Protection)
Xả sâu quá mức là nguyên nhân hàng đầu khiến pin lithium bị hỏng hoàn toàn. Nếu điện áp cell tụt xuống dưới mức tối thiểu (thường là 2.5V đối với LiFePO4), các phản ứng hóa học không đảo nghịch sẽ xảy ra, làm giảm vĩnh viễn dung lượng lưu trữ của pin. Lúc này, BMS hoạt động giống như một công tắc ngắt tự động, ngắt kết nối tải tiêu thụ ra khỏi hệ pin để duy trì lượng điện áp tối thiểu cần thiết nhằm bảo vệ pin lithium khỏi hư hại cấu trúc.
Kiểm soát dòng điện quá mức (Overcurrent Protection)
Mỗi loại pin lithium đều có giới hạn dòng sạc và dòng xả liên tục định mức. Dòng điện vượt ngưỡng sạc xả cho phép sẽ làm tăng nhiệt độ tức thời trong dây dẫn và cell pin, gây đoản mạch nội bộ. Mạch BMS tích hợp các cảm biến dòng điện độ nhạy cao để theo dõi dòng sạc xả thực tế. Khi phát hiện dòng điện tăng đột biến do sự cố ngắn mạch ngoài hoặc tải khởi động quá lớn, BMS sẽ tự động kích hoạt chế độ ngắt mạch tức thì bảo vệ an toàn phần cứng.
Quản lý nhiệt độ (Thermal Management)
Hiệu suất và tuổi thọ của pin lithium phụ thuộc rất lớn vào nhiệt độ hoạt động xung quanh. Nhiệt độ quá thấp (dưới 0 độ C) làm giảm khả năng nhận sạc, trong khi nhiệt độ quá cao (trên 55 độ C) có thể gây ra hiện tượng thoát nhiệt mất kiểm soát. Hệ thống BMS được trang bị các điện trở nhiệt NTC đặt tại các vị trí xung yếu của khối pin để đo nhiệt độ cell. BMS sẽ kích hoạt quạt tản nhiệt hoặc giảm hiệu suất hoạt động khi nhiệt độ tăng cao vượt mức bình thường.
Cơ chế cân bằng cell pin bms – Chìa khóa duy trì hiệu suất đồng đều
Một khối pin lithium lưu trữ 48V tiêu chuẩn thường được tạo thành từ 15 hoặc 16 cell pin mắc nối tiếp. Dù quy trình sản xuất có chính xác đến đâu, các cell pin này vẫn luôn có sự sai khác nhỏ về dung lượng thực tế và nội trở. Qua nhiều chu kỳ sạc xả liên tục, sự chênh lệch điện áp giữa các cell sẽ ngày càng lớn hơn. Điều này dẫn đến tình trạng một cell đầy trước hoặc cạn trước, làm giới hạn dung lượng khả dụng của toàn bộ hệ thống lưu trữ.
Để giải quyết triệt để hạn chế kỹ thuật này, cơ chế cân bằng cell pin bms được tích hợp để điều phối năng lượng đồng đều giữa các cell đơn lẻ. Hiện nay, có hai phương pháp cân bằng điện áp cell chính được áp dụng rộng rãi trên thị trường năng lượng sạch.

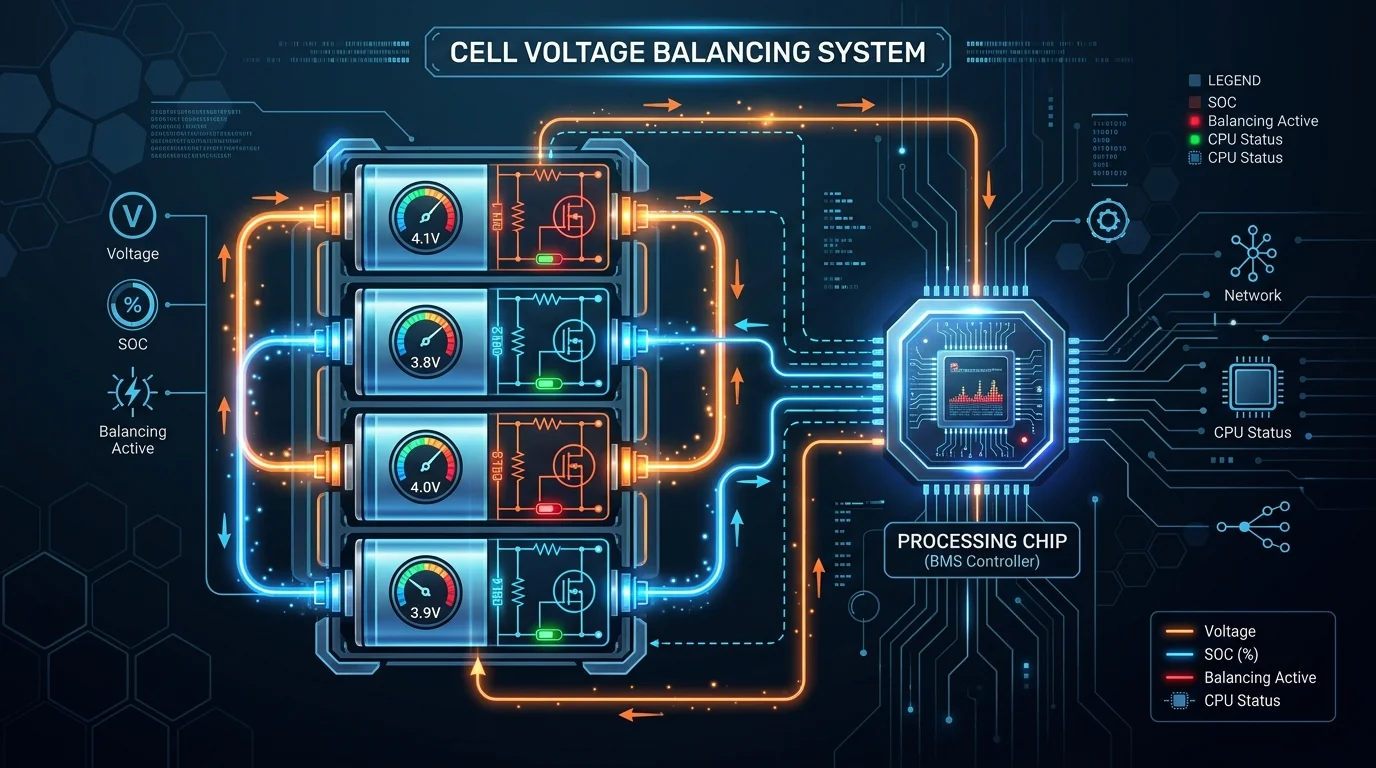

Cơ chế cân bằng cell pin chủ động và thụ động trên mạch quản lý pin BMS
Cân bằng cell thụ động (Passive Balancing)
Phương pháp cân bằng thụ động hoạt động bằng cách tiêu hao năng lượng thừa của những cell có điện áp cao hơn dưới dạng nhiệt thông qua các điện trở xả bypass được tích hợp sẵn trên mạch quản lý. Cơ chế này thường chỉ hoạt động vào giai đoạn cuối của quá trình sạc khi pin sắp đầy. Ưu điểm lớn nhất của cân bằng thụ động là cấu trúc mạch đơn giản, chi phí sản xuất thấp. Tuy nhiên, nhược điểm là gây tổn thất năng lượng và sinh nhiệt trong hộp chứa pin.
Cân bằng cell chủ động (Active Balancing)
Khác với cân bằng thụ động, cơ chế cân bằng chủ động không tiêu tán năng lượng thừa mà thực hiện truyền tải điện tích từ những cell có điện áp cao sang các cell có điện áp thấp hơn thông qua các tụ điện hoặc cuộn cảm lưu động. Quá trình này có thể diễn ra liên tục cả trong lúc sạc, xả và trạng thái tĩnh của pin. Cân bằng chủ động mang lại hiệu suất sạc xả hệ thống cực kỳ tối ưu và dòng cân bằng lớn (thường từ 1A đến 5A), giúp nâng cao hiệu năng và kéo dài tuổi thọ cho khối pin.
Cấu tạo và phân loại mạch quản lý pin BMS phổ biến hiện nay
Một mạch quản lý pin BMS hoàn chỉnh được cấu thành từ nhiều khối linh kiện điện tử chất lượng cao để thực thi các tác vụ kiểm soát phức tạp. Các linh kiện cơ bản bao gồm chip xử lý trung tâm MCU chịu trách nhiệm tính toán trạng thái SOC (dung lượng khả dụng) và SOH (sức khỏe pin), mạch Analog Front End (AFE) để đo đạc thông số điện áp từng cell, và các cổng ngắt mạch MOSFET hoặc Relay công suất lớn để đóng ngắt dòng sạc xả.
Xét theo tính năng hoạt động và phạm vi ứng dụng trong ngành năng lượng, thị trường hiện nay phân chia BMS thành hai nhóm sản phẩm chính với những ưu nhược điểm kỹ thuật khác biệt rõ rệt.
Mạch BMS giao tiếp (Smart BMS)
BMS giao tiếp thông minh là dòng mạch cao cấp được trang bị các cổng giao tiếp chuẩn công nghiệp như RS485, CAN Bus, Modbus. Nhờ các cổng kết nối này, hệ thống bms pin lithium có khả năng truyền trực tiếp toàn bộ dữ liệu đo đạc chi tiết đến bộ điều khiển của inverter hybrid hoặc phần mềm giám sát trung tâm. Người vận hành dễ dàng theo dõi điện áp từng cell, dòng điện sạc xả và nhiệt độ thời gian thực trên màn hình LCD hoặc ứng dụng điện thoại.
Mạch BMS thông thường (Hardware BMS)
Đây là dòng mạch bảo vệ cơ bản sử dụng các linh kiện phần cứng cố định để kiểm soát điện áp mà không tích hợp vi điều khiển lập trình và giao thức truyền thông dữ liệu. Dòng mạch này tự động ngắt dòng điện khi phát hiện sự cố quá dòng hoặc lệch điện áp nhưng không thể giao tiếp thông tin với các thiết bị inverter bên ngoài. Nó thường được ứng dụng cho các nhu cầu công suất nhỏ như xe điện hai bánh, dụng cụ cầm tay hoặc bộ lưu điện UPS nhỏ gọn.

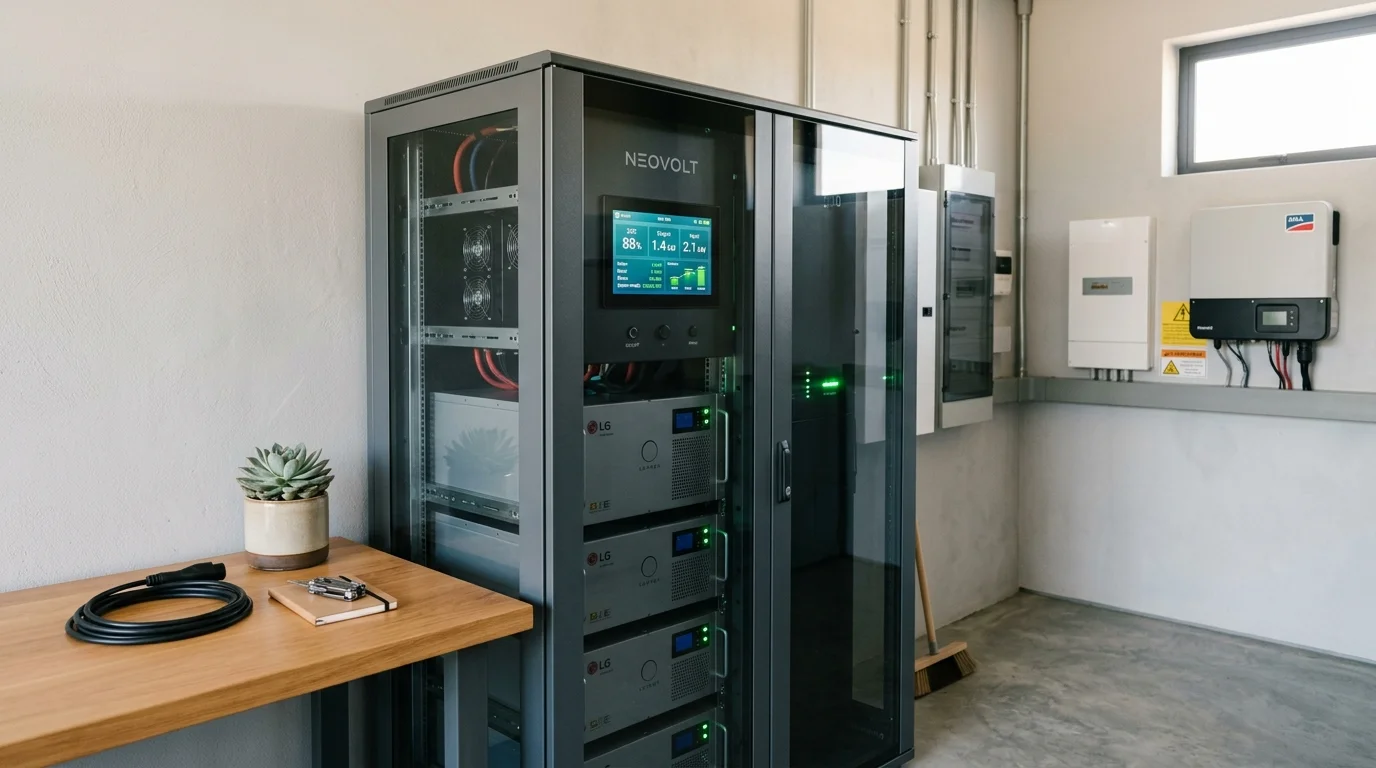

Mạch BMS thông minh giao tiếp trực tiếp với inverter hybrid để đồng bộ dữ liệu SOC và SOH
So sánh BMS giao tiếp (Smart BMS) và BMS thông thường
Nhằm giúp các nhà đầu tư và đơn vị lắp đặt hệ thống lựa chọn đúng giải pháp kỹ thuật tối ưu chi phí và công năng sử dụng, đội ngũ kỹ sư Ngọc Thiên đã lập bảng so sánh chi tiết hai dòng mạch quản lý pin BMS phổ biến dưới đây.
| Tiêu chí so sánh | BMS giao tiếp thông minh (Smart BMS) | BMS thông thường (Hardware BMS) |
|---|---|---|
| Khả năng giao tiếp | Hỗ trợ RS485, CAN Bus, Modbus truyền dữ liệu | Không hỗ trợ truyền thông tin dữ liệu |
| Cập nhật trạng thái | Hiển thị chi tiết SOC (%), SOH (%), lỗi hệ thống | Không hiển thị trạng thái sạc xả chi tiết |
| Độ chính xác đo lường | Rần cao nhờ chip ADC và vi điều khiển xử lý riêng | Trung bình, dựa trên ngưỡng áp linh kiện cứng |
| Tương thích Inverter | Bắt buộc cho hệ hybrid sạc xả thông minh | Sử dụng sạc xả điện áp thả nổi (Voltage control) |
| Giá thành sản phẩm | Cao, yêu cầu chi phí linh kiện lập trình lớn | Thấp, kinh tế, dễ lắp ráp số lượng lớn |
| Ứng dụng tiêu biểu | Pin lưu trữ năng lượng mặt trời ESS, UPS lớn | Pin xe điện, thiết bị cầm tay, đèn đường solar |
Qua bảng so sánh kỹ thuật trên, có thể thấy rõ dòng mạch BMS giao tiếp là linh hồn cho các dự án điện mặt trời hybrid lưu trữ năng lượng hiện nay. Việc giao tiếp liên tục với inverter hybrid giúp tối ưu hóa công suất sạc và xả, nâng cao độ bền hóa học của pin lithium trong suốt quá trình vận hành lâu dài.
Tầm quan trọng của BMS giao tiếp trong hệ thống điện mặt trời lưu trữ
Trong hệ thống điện mặt trời hybrid hoặc điện mặt trời độc lập có lưu trữ, sự đồng bộ thông tin giữa pin lithium và inverter là yếu tố sống còn quyết định hiệu suất hệ thống. Inverter hybrid không chỉ đơn thuần là bộ biến đổi dòng điện AC/DC mà còn là bộ sạc thông minh lấy dữ liệu đầu vào trực tiếp từ mạch quản lý pin BMS thông qua giao thức CAN/RS485.
Khi cổng giao tiếp BMS hoạt động ổn định, inverter sẽ liên tục nhận thông tin chính xác về dung lượng còn lại SOC, nhiệt độ tế bào pin và khuyến nghị dòng sạc tối đa từ pin. Từ đó, inverter sẽ điều tiết dòng sạc từ các tấm pin mặt trời đi xuống pin lithium một cách nhịp nhàng. Ví dụ, khi pin gần đầy (SOC đạt trên 90%), BMS sẽ phát tín hiệu để inverter giảm dòng sạc xuống mức tối thiểu (sạc Float), đảm bảo dòng bms lifepo4 cân bằng điện áp ổn định.
Ngược lại, nếu xảy ra lỗi mất kết nối giao tiếp (BMS Communication Loss), phần lớn các inverter hybrid cao cấp (như Deye, Luxpower, Growatt) sẽ tự động kích hoạt chế độ ngắt dòng sạc xả hoặc hạ công suất xuống mức tối thiểu an toàn để đề phòng sự cố quá sạc nguy hiểm. Điều này cho thấy vai trò trung tâm điều khiển của mạch BMS đối với hoạt động bình thường của toàn bộ hệ thống năng lượng.
Hướng dẫn lựa chọn mạch BMS phù hợp khi thiết kế pin lithium
Để thiết kế và xây dựng một hệ thống pin lithium hoạt động hiệu quả và có tuổi thọ cao, việc lựa chọn dòng mạch quản lý pin BMS tương thích là khâu kỹ thuật cực kỳ quan trọng. Đội ngũ kỹ sư Ngọc Thiên đưa ra các khuyến nghị lựa chọn dựa trên 3 tiêu chí cốt lõi.

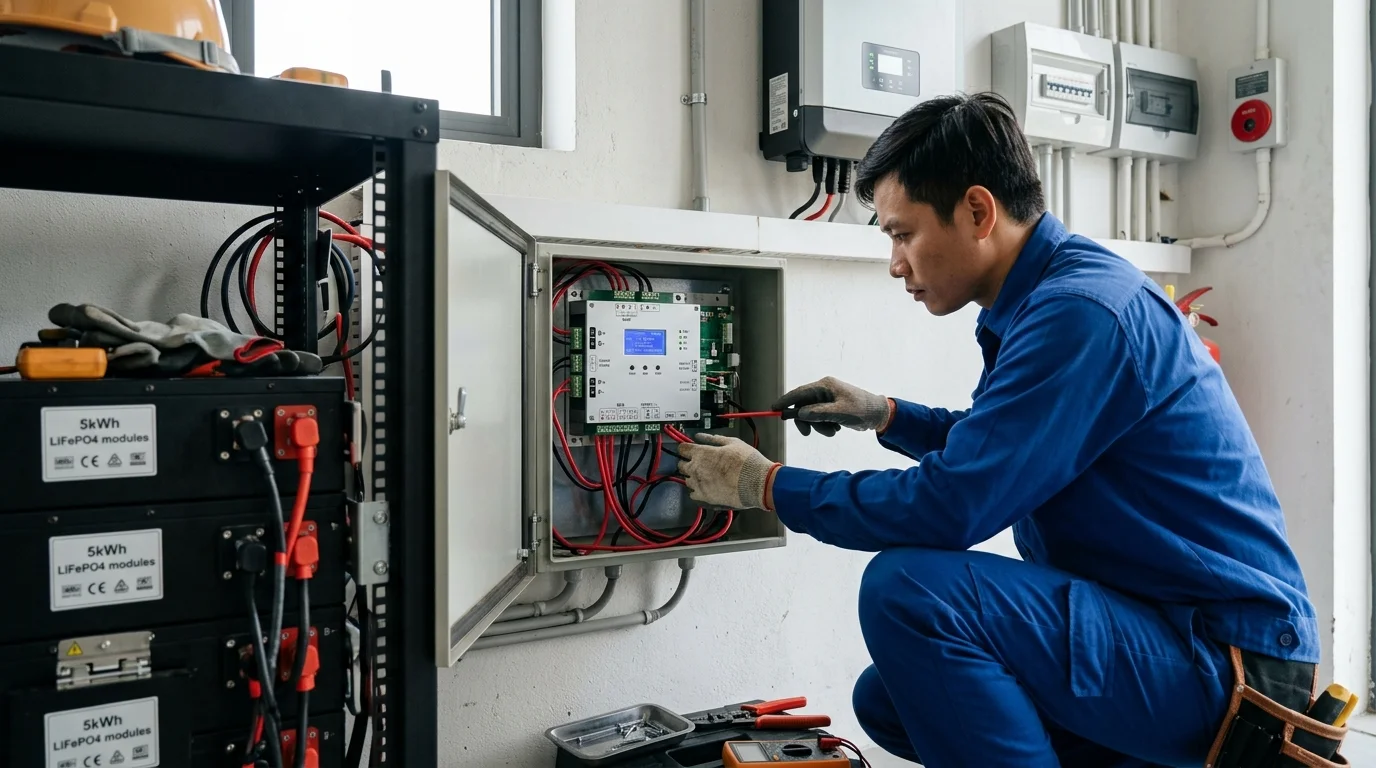

Kỹ sư Ngọc Thiên tiến hành đấu nối và kiểm tra mạch quản lý pin BMS cho tủ pin lithium
Lựa chọn theo điện áp và số lượng cell nối tiếp (S)
BMS được thiết kế cố định theo số lượng cell nối tiếp (ký hiệu là S). Ví dụ, hệ pin lưu trữ LiFePO4 48V/51.2V tiêu chuẩn yêu cầu mạch BMS loại 16S (16 cell mắc nối tiếp) để giám sát chính xác 16 điểm điện áp cell đơn lẻ. Trong khi đó, hệ pin NMC 48V thường sử dụng mạch BMS loại 13S hoặc 14S. Việc lựa chọn sai số lượng S sẽ khiến mạch BMS đo đạc sai thông số điện áp và không thể hoạt động bảo vệ.
Lựa chọn theo dòng sạc xả liên tục tối đa (A)
BMS phải có định mức dòng sạc xả liên tục bằng hoặc lớn hơn công suất tải tối đa của Inverter. Ví dụ, một inverter hybrid công suất 5kW hoạt động ở điện áp 48V sẽ yêu cầu dòng xả tối đa liên tục khoảng 104A (5000W / 48V). Do đó, khối pin lithium đi kèm bắt buộc phải sử dụng mạch BMS có định mức dòng xả liên tục tối thiểu là 100A đến 150A để mạch hoạt động mát mẻ, tránh quá tải nhiệt.
Khả năng tương thích giao thức giao tiếp của Inverter
Khi lắp đặt pin lưu trữ cho các hệ thống hybrid chuyên dụng, BMS được lựa chọn phải có firmware hỗ trợ giao thức đồng bộ với thương hiệu inverter đang sử dụng tại công trình.
Hiện nay, các bo mạch Smart BMS chất lượng cao trên thị trường đã tích hợp nhiều giao thức giao tiếp của những thương hiệu lớn như Deye, Luxpower và Victron. Nhờ đó, việc cấu hình lắp đặt trở nên thuận tiện hơn, đồng thời các thiết bị có thể tự động nhận diện và kết nối nhanh chóng.
Những lưu ý kỹ thuật khi lắp đặt và vận hành mạch quản lý pin BMS
BMS là linh kiện điện tử nhạy cảm với sai sót đấu nối dây. Trong quá trình thi công và vận hành thực tế hệ thống pin lưu trữ lithium, các kỹ sư lắp đặt của Ngọc Thiên khuyến nghị thực hiện đúng các nguyên tắc kỹ thuật an toàn để tránh nguy cơ làm cháy hỏng bo mạch hoặc cell pin.
Quy trình đấu nối dây cáp tín hiệu đo áp cell điện cực
Dây cáp balance đo áp cell điện cực phải được hàn hoặc siết chặt vào các đầu cực cell trước khi cắm giắc cắm tín hiệu vào bo mạch BMS. Tuyệt đối không cắm giắc tín hiệu balance vào mạch khi đang tiến hành hàn dây vì dòng điện cảm ứng hoặc sự tiếp xúc không đồng đều có thể làm chập cháy tức thời các transistor bảo vệ trên mạch đo AFE. Thứ tự đấu nối luôn là: đấu cáp âm nguồn (B-), hàn dây balance, cắm giắc balance, và cuối cùng kết nối cáp sạc xả.
Kiểm tra điện áp các cell pin trước khi khởi động hệ thống
Trước khi kết nối mạch BMS hoạt động lần đầu, người thi công cần dùng đồng hồ vạn năng đo kiểm tra điện áp của từng cell pin đơn lẻ. Đảm bảo độ lệch điện áp giữa các cell không vượt quá 0.05V. Nếu có cell bị lệch áp quá sâu, mạch BMS có dòng cân bằng nhỏ sẽ mất rất nhiều thời gian hoặc không thể tự cân bằng được. Trong trường hợp lệch áp nặng, kỹ thuật viên bắt buộc phải tiến hành sạc cân bằng thủ công từng cell trước khi đóng gói hệ pin.
Thiết lập chính xác thông số sạc xả trên Inverter
Mặc dù BMS có nhiệm vụ ngắt dòng điện bảo vệ khi sự cố xảy ra, nhưng đây chỉ là lớp bảo vệ dự phòng cấp hai. Lớp bảo vệ cấp một luôn là các thông số giới hạn được cấu hình trực tiếp trên inverter hybrid. Người vận hành cần thiết lập điện áp sạc tối đa (Bulk/Absorption voltage), điện áp ngắt xả tối thiểu (Cut-off voltage) thấp hơn ngưỡng ngắt cứng của BMS khoảng 0.1V – 0.2V để hệ thống vận hành trơn tru, tránh tắt đột ngột do BMS ngắt mạch.
Tổng kết và đánh giá vai trò của mạch quản lý pin BMS
Tóm lại, mạch quản lý pin BMS không đơn thuần là một linh kiện phụ trợ mà chính là bộ não điều hành quyết định sự sống còn và hiệu quả hoạt động của toàn bộ hệ pin lithium lưu trữ. Từ việc bảo vệ chống quá sạc xả đến khả năng cân bằng cell thông minh và tương tác đồng bộ dữ liệu với inverter hybrid, BMS đảm bảo mọi hoạt động lưu trữ diễn ra an toàn, ổn định và đạt hiệu suất cao nhất trong hàng ngàn chu kỳ sạc xả.
Việc đầu tư hệ thống pin lithium chất lượng cao luôn cần đi đôi với mạch BMS thông minh tương thích để mang lại hiệu quả kinh tế lâu dài cho gia đình và doanh nghiệp. Hiểu rõ cấu tạo, cơ chế hoạt động và quy trình kỹ thuật vận hành BMS giúp người lắp đặt tối ưu hóa hệ thống năng lượng xanh toàn diện.
