Nhiều hộ gia đình khi tính lắp điện mặt trời thường chỉ hỏi xem pin bao nhiêu Watt, giá bao nhiêu tiền một tấm. Nhưng vấn đề vật lý đầu tiên cần phải giải quyết là diện tích mái nhà thực tế có đủ chỗ để lắp đặt hay không.
Ngọc Thiên nhận định rằng việc tính toán diện tích lắp điện mặt trời 5kw chính xác là bước đi quan trọng hàng đầu. Số liệu này giúp chủ đầu tư chủ động chuẩn bị mặt bằng thi công, tối ưu hóa công suất và tránh lãng phí chi phí gia cố hệ khung giàn đỡ.
Trong bài viết này, đội ngũ kỹ sư Ngọc Thiên sẽ phân tích chi tiết về công thức tính diện tích mái cần thiết, so sánh thực tế giữa các loại tấm pin và chỉ ra những lưu ý kỹ thuật cốt lõi giúp hệ thống 5kW đạt hiệu suất vận hành cao nhất.
Công thức tính diện tích lắp điện mặt trời 5kw tiêu chuẩn
Về mặt bản chất kỹ thuật, diện tích lắp đặt được chia làm hai phần: diện tích thực tế của các tấm pin và diện tích phụ trợ cần thiết. Diện tích tấm pin là phần không gian bị che phủ trực tiếp bởi các tấm tế bào quang điện (cells), còn diện tích phụ trợ là khoảng trống giữa các hàng, lối đi kỹ thuật và khoảng cách biên mái.
Xét dưới góc độ toán học, diện tích thực tế của các tấm pin được tính bằng công thức đơn giản: tổng số lượng tấm pin nhân với diện tích của một tấm pin. Trong khi đó, diện tích phụ trợ thường chiếm từ 10% đến 15% diện tích các tấm pin đối với mái tôn và có thể lên tới 50% đến 100% đối với mái bê tông phẳng do cần khoảng cách chống bóng râm.
Hiện nay, các tấm pin mặt trời thế hệ mới thường có kích thước trung bình khoảng 2,2 mét chiều dài và 1,1 mét chiều rộng, tương đương với diện tích bề mặt khoảng 2,42 mét vuông cho mỗi tấm. Nếu sử dụng các dòng pin có công suất cao từ 550Wp trở lên, số lượng tấm pin cần thiết cho hệ thống 5kWp sẽ dao động từ 9 đến 10 tấm.
Như vậy, diện tích thực tế của các tấm pin sẽ nằm trong khoảng từ 22 đến 24,2 mét vuông. Cộng thêm hệ số diện tích phụ trợ tối thiểu cho thi công trên mái dốc (khoảng 10%), tổng diện tích lắp điện mặt trời 5kw trên thực tế sẽ rơi vào khoảng 24 đến 28 mét vuông mái nhà trống, thoáng gió và không bị đổ bóng.
Công suất tấm pin ảnh hưởng thế nào đến diện tích lắp điện mặt trời 5kw?
Một khía cạnh đáng lưu ý là công suất định mức của từng tấm pin mặt trời (Wp) đóng vai trò quyết định đến diện tích mặt bằng cần sử dụng. Khi công suất của mỗi tấm pin càng cao, số lượng tấm pin cần lắp đặt sẽ giảm đi, từ đó giúp tiết kiệm diện tích mái nhà đáng kể và giảm chi phí mua phụ kiện lắp đặt đi kèm.
Ngọc Thiên nhận định rằng các dự án hiện nay nên ưu tiên sử dụng dòng pin công suất lớn từ 540Wp đến 580Wp để tối ưu hóa không gian. Việc sử dụng các tấm pin công suất nhỏ (dưới 400Wp) là hạn chế kỹ thuật lớn do đòi hỏi số lượng tấm pin nhiều hơn, dẫn đến tăng diện tích lắp đặt và tải trọng đè lên kết cấu mái nhà.
Ví dụ cụ thể, nếu nhà đầu tư lựa chọn tấm pin công suất 450Wp, hệ thống 5kWp sẽ cần ít nhất 11 tấm pin. Tổng diện tích bề mặt pin lúc này là khoảng 26 mét vuông. Tuy nhiên, nếu chuyển sang sử dụng tấm pin công suất 550Wp, số lượng pin giảm xuống chỉ còn 9 tấm, giúp diện tích bề mặt pin giảm xuống còn 21,8 mét vuông.
Sự chênh lệch này cho thấy hiệu quả rõ rệt của việc nâng cấp công nghệ tấm pin thế hệ mới đối với những mái nhà có diện tích hạn chế. Dưới góc nhìn tối ưu chi phí, việc giảm số lượng tấm pin còn giúp rút ngắn thời gian thi công, giảm khối lượng khung kẹp nhôm và dây cáp điện DC cần kết nối.

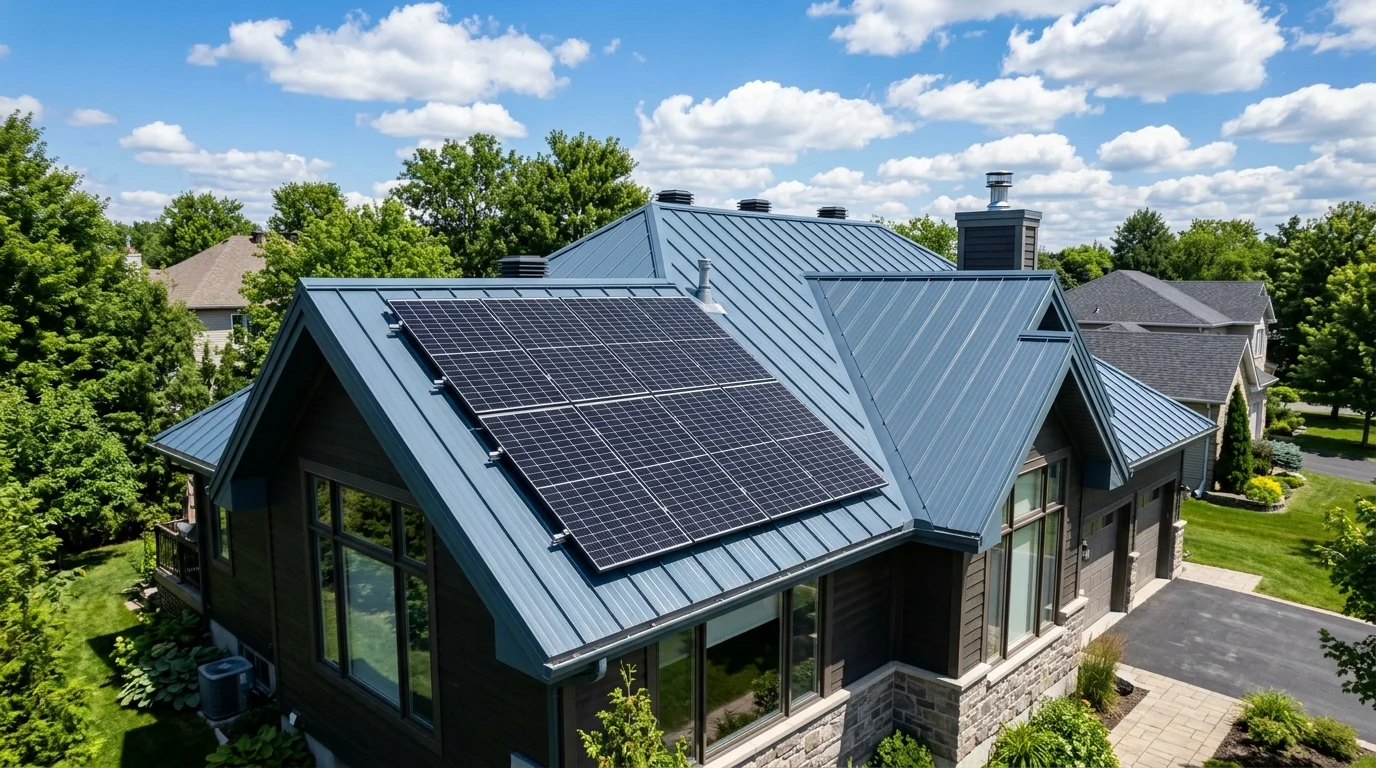

Các tấm pin mặt trời công suất cao được sắp xếp thẳng hàng và cố định chắc chắn bằng khung nhôm chuyên dụng.
Bảng so sánh diện tích lắp đặt thực tế theo các dòng công suất pin
Để giúp khách hàng có cái nhìn tổng quan và trực quan nhất, đội ngũ kỹ sư Ngọc Thiên đã lập bảng so sánh chi tiết. Bảng dưới đây thể hiện mối tương quan giữa công suất pin, số lượng tấm pin cần thiết, diện tích tịnh của pin và tổng diện tích lắp đặt dự kiến sau khi đã tính thêm 10% hệ số phụ trợ.
| Công suất tấm pin (Wp) | Kích thước tấm pin (m) | Số lượng tấm pin (tấm) | Diện tích tịnh pin (m²) | Tổng diện tích lắp đặt (m²) |
|---|---|---|---|---|
| 450Wp | 2,10 x 1,04 | 11 – 12 | 24,0 – 26,2 | 26,4 – 28,8 |
| 500Wp | 2,18 x 1,10 | 10 | 24,0 | 26,4 |
| 550Wp | 2,28 x 1,13 | 9 – 10 | 23,2 – 25,8 | 25,5 – 28,4 |
| 600Wp | 2,44 x 1,13 | 8 – 9 | 22,0 – 24,8 | 24,2 – 27,3 |
Qua bảng số liệu trên, thực tế vận hành cho thấy việc sử dụng các dòng pin công suất 550Wp là phương án cân bằng tối ưu nhất hiện nay. Lựa chọn này vừa đảm bảo hiệu suất phát điện cao ổn định, vừa giữ cho tổng diện tích lắp đặt nằm trong tầm kiểm soát của hầu hết các cấu trúc mái nhà phố và biệt thự.
Các yếu tố kỹ thuật ảnh hưởng đến diện tích lắp đặt thực tế
Kiểu mái nhà (Mái tôn, mái ngói và mái bê tông)
Kiểu cấu trúc mái nhà ảnh hưởng sâu sắc đến cách thức bố trí khung giàn đỡ và tổng không gian thi công. Mái tôn là loại mái dễ thi công nhất vì các tấm pin có thể lắp áp sát song song với mặt mái, đòi hỏi ít không gian phụ trợ và không phải tính khoảng cách chống đổ bóng giữa các hàng pin.
Đối với mái ngói, kỹ thuật lắp đặt tương đối giống mái tôn nhưng trọng lượng hệ thống nặng hơn do phải sử dụng thêm hệ móc treo ngói chuyên dụng. Điều này đòi hỏi kỹ sư phải khảo sát kỹ kết cấu chịu lực của hệ thống xà gồ để tránh rủi ro sụt lún mái ngói sau thời gian dài vận hành.
Hạn chế kỹ thuật lớn nhất nằm ở mái bê tông phẳng. Khi thi công trên mái bê tông, các tấm pin bắt buộc phải được đặt trên hệ khung giàn nghiêng hướng Nam từ 10 đến 15 độ. Để tránh hiện tượng hàng pin phía trước đổ bóng che khuất hàng pin phía sau, kỹ sư phải thiết kế khoảng cách giãn cách giữa các hàng, làm diện tích lắp đặt tăng từ 1,5 đến 2 lần.
Hướng mái và góc nghiêng tối ưu hiệu suất
Tại Việt Nam, hướng mái lý tưởng nhất để lắp đặt pin mặt trời là hướng Nam hoặc Đông Nam nhằm đón lượng bức xạ mặt trời lớn nhất. Nếu hướng mái nhà của khách hàng là hướng Tây hoặc Đông, sản lượng điện thu được có thể giảm từ 5% đến 10%, buộc đội ngũ thiết kế phải cân nhắc tăng thêm số lượng tấm pin để bù đắp sản lượng.
Góc nghiêng tối ưu cho tấm pin thường dao động từ 10 đến 15 độ. Góc nghiêng này vừa giúp tối đa hóa khả năng hấp thụ ánh sáng, vừa giúp nước mưa dễ dàng trôi đi, tự động làm sạch bụi bẩn bám trên bề mặt pin. Thiết kế góc nghiêng chuẩn cũng giúp giảm lực cản gió khi có giông bão xảy ra.
Khoảng cách chống bóng râm (Shading) trên mái
Hiện tượng bóng râm từ các vật thể xung quanh như bồn nước, ống thông hơi, mái nhà bên cạnh hay cây xanh là kẻ thù số một của hiệu suất pin mặt trời. Một điểm cốt lõi cần lưu ý là nếu chỉ một góc nhỏ của tấm pin bị che bóng, công suất của toàn bộ chuỗi pin (string) kết nối nối tiếp có thể bị sụt giảm nghiêm trọng.
Vì vậy, trong quá trình đo đạc diện tích lắp điện mặt trời 5kw, đội ngũ thiết kế bắt buộc phải loại bỏ hoàn toàn các khu vực bị bóng che trong ngày. Điều này có nghĩa là diện tích thực tế cần khảo sát trên mái nhà sẽ lớn hơn diện tích lắp đặt lý thuyết để chọn ra những vị trí đón nắng sạch 100%.

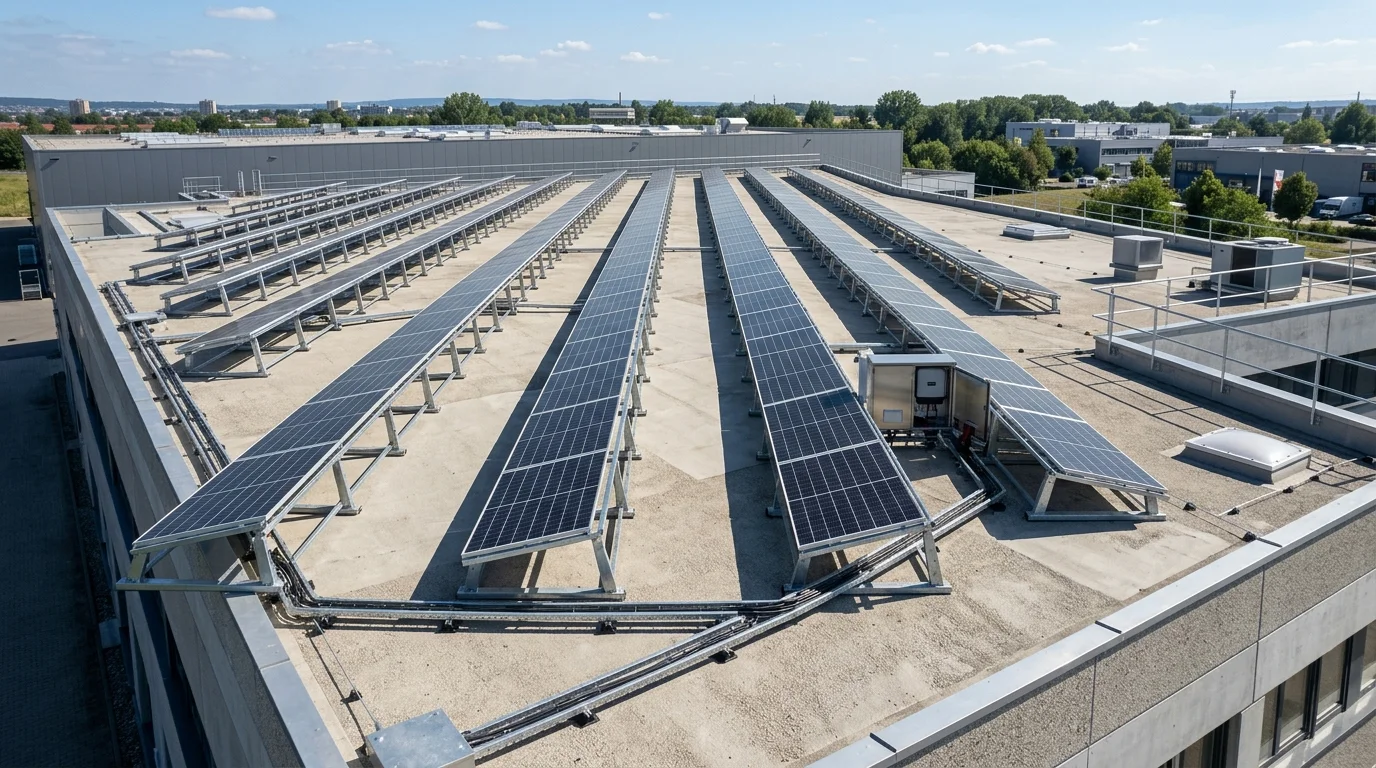

Lắp đặt khung giàn nghiêng và bố trí khoảng cách giữa các hàng pin để tránh hiện tượng đổ bóng tự che.
Quy trình khảo sát và tính toán diện tích của Ngọc Thiên
Để đảm bảo tính chính xác và an toàn tuyệt đối cho công trình, Ngọc Thiên áp dụng quy trình khảo sát kỹ thuật tiêu chuẩn hóa. Chúng tôi không chỉ đo đạc thủ công bằng thước dây thông thường mà ứng dụng các công nghệ trắc địa hiện đại nhằm mô phỏng toàn diện không gian mái nhà của khách hàng trước khi tiến hành thi công.
Bước đầu tiên trong quy trình là sử dụng thiết bị bay không người lái (drone) để quét hình ảnh đa chiều toàn bộ mái nhà. Dữ liệu hình ảnh thu về sẽ được xử lý bằng phần mềm chuyên dụng để dựng mô hình 3D chính xác đến từng milimét. Qua đó, kỹ sư Ngọc Thiên xác định được kích thước thực tế của mái.
Bước tiếp theo là chạy mô phỏng quỹ đạo mặt trời và phân tích bóng đổ theo thời gian thực (shading analysis) trên mô hình 3D. Phần mềm sẽ dự báo chính xác các vùng bị bóng che vào các khung giờ khác nhau trong suốt 365 ngày. Điều này giúp loại bỏ sai số và xác định vùng diện tích lắp điện mặt trời 5kw tối ưu nhất.
Cuối cùng, đội ngũ kỹ sư sẽ thiết kế bản vẽ kỹ thuật chi tiết (layout design) thể hiện rõ vị trí đặt từng tấm pin, khoảng cách giữa các hàng pin và sơ đồ đi dây DC/AC an toàn. Bản vẽ này được bàn giao cho khách hàng duyệt trước khi đội ngũ kỹ thuật tiến hành lắp đặt thiết bị tại công trình.
Lợi ích khi tối ưu hóa diện tích lắp đặt hệ thống 5kw
Việc tối ưu hóa diện tích mang lại nhiều lợi ích thiết thực về mặt kinh tế lẫn kỹ thuật cho chủ đầu tư. Khi các tấm pin được bố trí thông minh, hệ thống sẽ đón được lượng bức xạ mặt trời đều đặn nhất, giúp gia tăng sản lượng điện phát ra hàng ngày và đẩy nhanh thời gian thu hồi vốn đầu tư ban đầu.
Xét dưới góc độ cơ học, tối ưu diện tích giúp giảm thiểu đáng kể khối lượng khung thép và ray nhôm áp mái cần lắp đặt. Điều này trực tiếp làm giảm tải trọng tĩnh đè lên mái nhà, hạn chế nguy cơ hư hại kết cấu công trình sau nhiều năm sử dụng và bảo vệ mái nhà an toàn trước các đợt giông bão lớn.
Ngoài ra, việc tính toán khoa học diện tích lắp điện mặt trời 5kw còn chừa lại không gian dự phòng cần thiết. Không gian trống này rất quan trọng để chủ đầu tư có thể dễ dàng nâng cấp thêm số lượng tấm pin hoặc lắp đặt các thiết bị phụ trợ khác như pin lưu trữ Lithium trong tương lai khi nhu cầu sử dụng điện tăng lên.

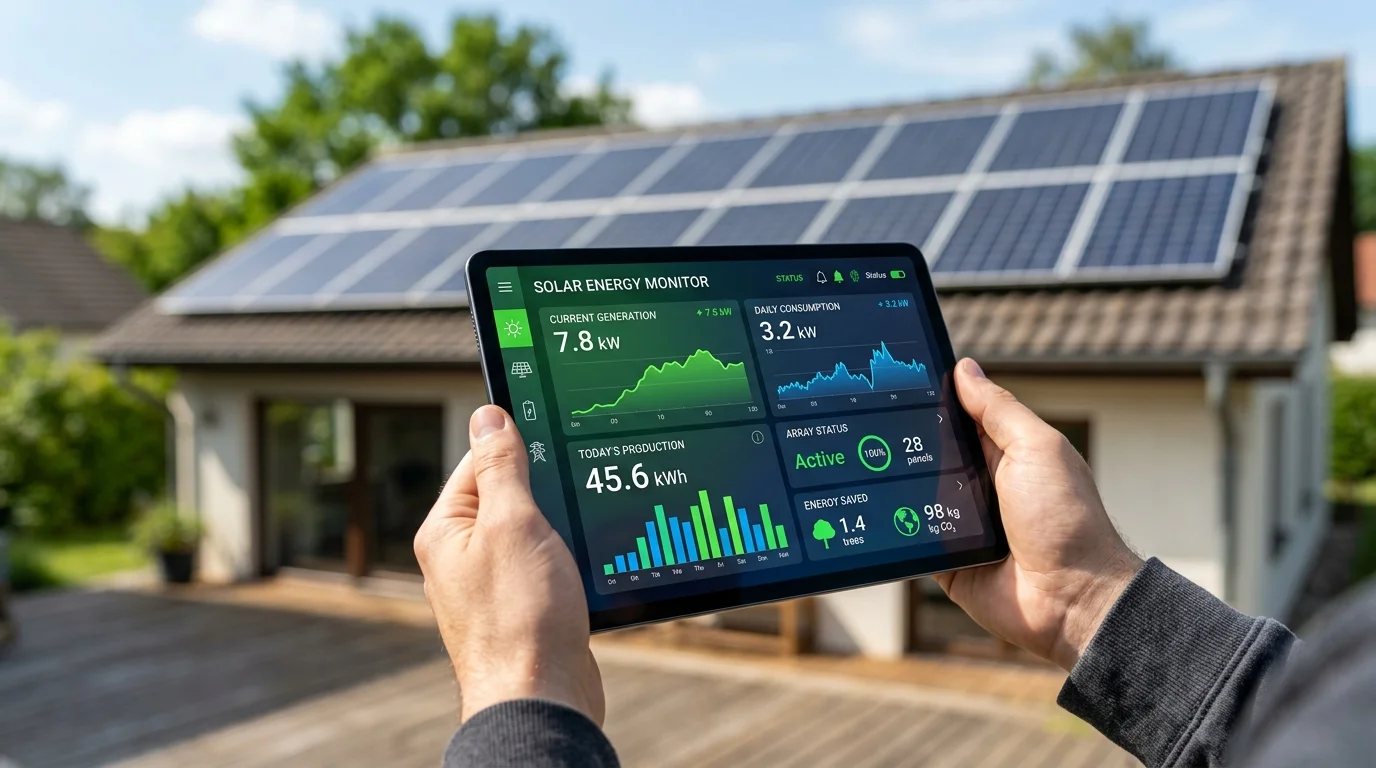

Theo dõi sản lượng điện phát ra và hiệu suất hoạt động của hệ thống điện mặt trời qua ứng dụng di động thông minh.
Những lưu ý an toàn kỹ thuật quan trọng khi thi công
Thi công hệ thống điện mặt trời đòi hỏi sự tuân thủ nghiêm ngặt các tiêu chuẩn an toàn lao động và kỹ thuật điện. Trước khi lắp đặt khung giàn và pin, đội ngũ kỹ thuật bắt buộc phải kiểm tra khả năng chịu lực của hệ thống kèo dầm mái, đảm bảo mái không có dấu hiệu nứt nẻ, mối mọt hay rỉ sét nguy hiểm.
Một vấn đề kỹ thuật cực kỳ quan trọng là chống thấm dột tại các điểm khoan bắt vít định vị chân chữ L trên mái tôn hoặc mái ngói. Ngọc Thiên luôn sử dụng keo silicon chuyên dụng chịu nhiệt ngoài trời kết hợp với các vòng đệm cao su EPDM cao cấp chống lão hóa để đảm bảo khả năng chống thấm dột tuyệt đối cho ngôi nhà.
Bên cạnh đó, toàn bộ hệ thống khung nhôm định hình và vỏ kim loại của thiết bị biến tần (inverter) bắt buộc phải được nối đất (grounding) an toàn. Thiết kế tiếp địa chuẩn xác sẽ giúp triệt tiêu dòng điện rò rỉ, bảo vệ an toàn cho người sử dụng và tăng tuổi thọ hoạt động ổn định cho các thiết bị điện tử nhạy cảm.
Kết luận và tư vấn từ chuyên gia Ngọc Thiên
Tóm lại, diện tích lắp điện mặt trời 5kw thực tế cần từ 24 đến 28 mét vuông đối với mái tôn dốc dốc và từ 35 đến 45 mét vuông đối với mái bê tông phẳng. Việc tính toán chính xác diện tích này đòi hỏi kiến thức chuyên môn kỹ thuật sâu rộng để cân bằng giữa chi phí đầu tư ban đầu và hiệu suất phát điện lâu dài.
Nhà đầu tư nên tìm kiếm các đơn vị có năng lực kỹ thuật và trang thiết bị hiện đại để thực hiện khảo sát. Đội ngũ kỹ sư Ngọc Thiên sẵn sàng đồng hành cùng doanh nghiệp và gia đình để khảo sát thực tế, đo đạc mô phỏng 3D mái nhà và đề xuất giải pháp lắp đặt điện mặt trời tối ưu nhất theo điều kiện thực tế của quý khách hàng.
