Khi tìm hiểu về các giải pháp cung cấp điện mặt trời độc lập hoặc lưu trữ hybrid công suất lớn, câu hỏi biến tần Luxpower chạy song song được bao nhiêu máy luôn là mối quan tâm hàng đầu của các đơn vị vận hành. Việc nâng cấp công suất phụ tải mà không cần thay mới toàn bộ hệ thống biến tần giúp nhà đầu tư tiết kiệm tối đa chi phí.
Tuy nhiên, dưới góc nhìn kỹ thuật, việc đấu nối song song đòi hỏi sự chuẩn xác tuyệt đối để tránh những sự cố chập cháy. Bài viết phân tích chuyên môn dưới đây từ đội ngũ kỹ sư Ngọc Thiên sẽ giải đáp cặn kẽ số lượng máy ghép song song cho từng dòng Luxpower hiện hành.
Khái niệm chạy song song (Parallel) biến tần là gì và lợi ích mang lại
Trong kỹ thuật điện năng lượng mặt trời, chạy song song (Parallel) là phương pháp kết nối nhiều bộ biến tần lại với nhau. Các máy sẽ cùng chia sẻ nguồn cấp từ pin lưu trữ, cùng nhận năng lượng từ các giàn pin mặt trời riêng biệt. Chúng đồng bộ hóa tần số, pha và điện áp để cùng cung cấp cho một tải tiêu thụ chung.
Điểm cốt lõi cần lưu ý là không phải dòng biến tần nào cũng hỗ trợ tính năng này. Việc ghép song song đòi hỏi thiết bị phải có bo mạch điều khiển parallel chuyên dụng. Hệ thống bo mạch này cho phép các máy giao tiếp liên tục với tần số mili giây để phân chia tải đều nhau, tránh hiện tượng máy này gánh tải cho máy kia.
Thực tế vận hành cho thấy việc cấu hình chạy song song mang lại ba lợi ích to lớn cho hệ thống điện mặt trời của doanh nghiệp và gia đình:
- Tăng công suất phụ tải AC: Ghép nhiều máy giúp hệ thống chạy được các thiết bị công suất lớn mà một máy đơn lẻ không gánh nổi.
- Tăng dòng sạc xả pin lưu trữ: Nhiều máy chạy song song giúp tăng tốc độ sạc đầy pin và cho dòng xả lớn hơn khi tải nặng.
- Chuyển đổi pha linh hoạt: Cho phép ghép các máy một pha để tạo thành hệ thống điện ba pha cân bằng hoàn hảo.
Biến tần Luxpower chạy song song được bao nhiêu máy đối với từng dòng?
Thương hiệu Luxpower cung cấp nhiều dòng sản phẩm phục vụ các phân khúc khách hàng khác nhau. Khả năng ghép song song của từng dòng cũng được thiết kế riêng biệt để phù hợp với định vị kỹ thuật của thiết bị đó.

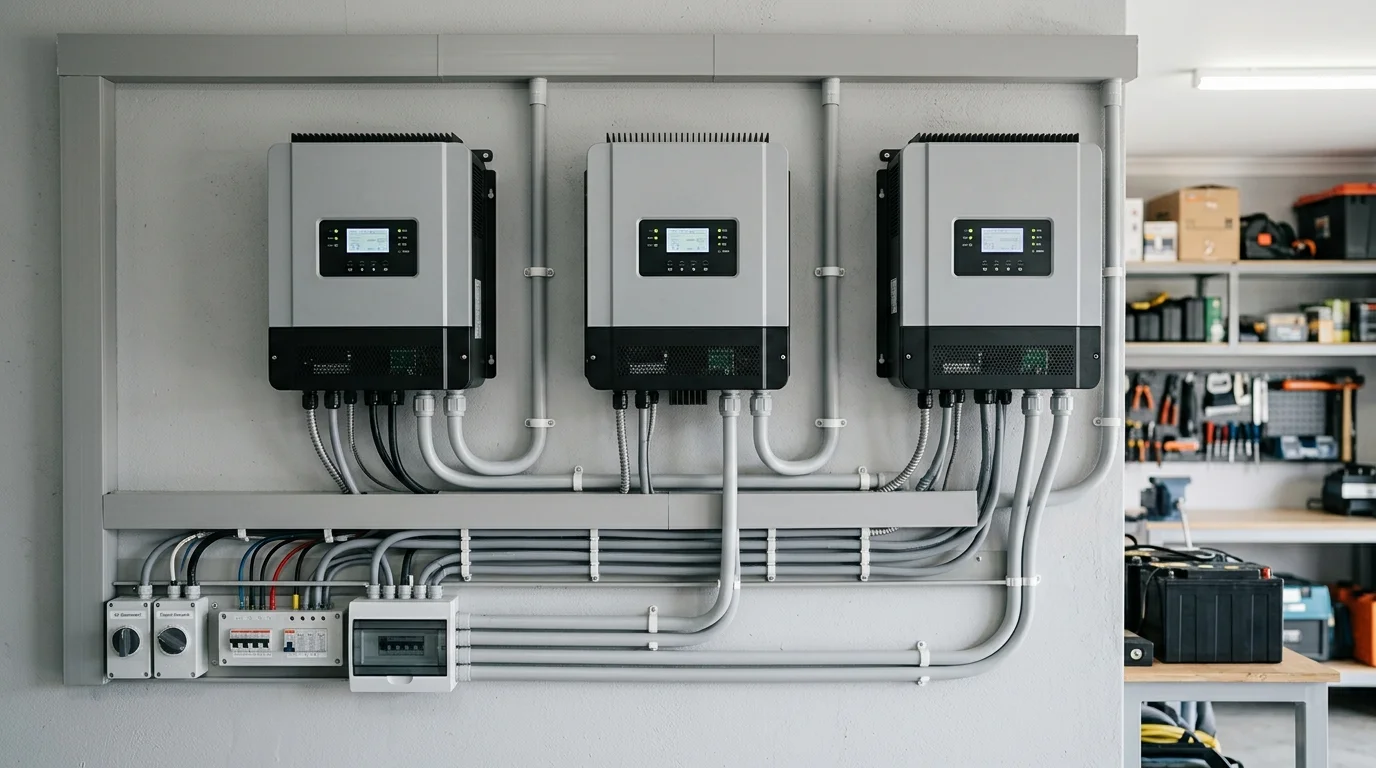

Dòng biến tần Luxpower SNA (Off-Grid & Hybrid phổ thông)
Dòng sản phẩm SNA bao gồm các model phổ biến như SNA 5000 WPV và phiên bản công suất lớn hơn là inverter Luxpower SNA 6kW. Đây là dòng máy off-grid nhưng sở hữu khả năng ghép song song cực kỳ mạnh mẽ mà hiếm đối thủ nào cùng phân khúc đạt được.
Theo tài liệu kỹ thuật hiện hành từ nhà sản xuất LuxpowerTek, dòng biến tần Luxpower SNA hỗ trợ ghép song song tối đa lên tới 16 máy trong một hệ thống. Khả năng này mang lại sự linh hoạt rất cao cho các dự án nâng cấp công suất theo từng giai đoạn.
Với tối đa 16 máy SNA 6kW chạy song song, tổng công suất đầu ra AC của hệ thống có thể đạt tới 96kW. Hệ thống này có thể cấu hình linh hoạt theo hai cách vận hành chính:
- Cấu hình một pha công suất lớn: Đấu song song toàn bộ các máy chung một pha để cấp điện cho các tải tiêu thụ một pha cực nặng.
- Cấu hình ba pha cân bằng: Chia đều các máy cho ba pha độc lập (ví dụ hệ thống 3 pha gồm 15 máy, chia đều mỗi pha 5 máy chạy song song).
Dòng biến tần Luxpower LXP Hybrid (Hybrid cao cấp)
Phân khúc LXP Hybrid bao gồm các dòng máy một pha cao cấp như LXP 5K, LXP 6K, LXP 10K và dòng máy hybrid thế hệ mới Inverter Luxpower SNA2 12K hoặc dòng Inverter Luxpower GEN2 14K. Dòng sản phẩm này hướng tới các biệt thự và hộ gia đình đòi hỏi sự ổn định nguồn điện ở mức tuyệt đối.
Xét dưới góc độ kỹ thuật, dòng biến tần Luxpower LXP Hybrid một pha hỗ trợ đấu nối song song tối đa 10 máy. Điều này cho phép mở rộng công suất hệ thống hybrid lên tới 140kW khi sử dụng model GEN2 14K.
Sự kết hợp song song của dòng LXP mang lại khả năng phản hồi chuyển mạch UPS cực nhanh (dưới 4ms), đảm bảo các thiết bị điện nhạy cảm trong biệt thự như máy chủ, camera giám sát không bị khởi động lại khi mất điện lưới đột ngột.
Dòng biến tần Luxpower TriP Hybrid (3 Pha áp cao)
Đối với phân khúc thương mại và công nghiệp nhẹ, dòng máy ba pha áp cao Luxpower TriP (ví dụ TriP 20K, TriP 30K HV) là lựa chọn tối ưu. Dòng máy này được thiết kế chuyên dụng cho các nhà xưởng có phụ tải ba pha lớn.
Qua nghiên cứu thực tế, dòng biến tần Luxpower TriP ba pha áp cao hỗ trợ ghép song song tối đa 10 máy. Với model TriP 30K, hệ thống có thể đạt tổng công suất AC định mức lên tới 300kW, đáp ứng hoàn hảo cho các nhà máy sản xuất quy mô vừa.
Hệ thống TriP chạy song song quản lý điện áp pin lưu trữ áp cao (High Voltage Battery) từ 160V đến 800V, giúp nâng cao hiệu suất chuyển đổi năng lượng và giảm thiểu hao hụt dòng điện trên đường truyền.
Điều kiện kỹ thuật bắt buộc để ghép song song biến tần Luxpower an toàn
Đấu nối song song nhiều bộ biến tần không đơn giản là việc nối các dây điện lại với nhau. Để hệ thống vận hành an toàn và đạt hiệu suất cao nhất, đơn vị lắp đặt bắt buộc phải tuân thủ các điều kiện kỹ thuật nghiêm ngặt sau.
Sự đồng nhất về phần cứng và phiên bản phần mềm (Firmware)
Hạn chế kỹ thuật lớn nhất ở đây là việc không thể ghép song song các máy khác công suất hoặc khác thế hệ phần cứng. Ví dụ, nhà đầu tư không được phép ghép song song một máy SNA 5kW với một máy SNA 6kW, hoặc ghép model LXP GEN1 với LXP GEN2.
Bên cạnh phần cứng, phiên bản phần mềm (firmware) cài đặt trong các bo mạch điều khiển của tất cả các máy trong hệ thống song song bắt buộc phải giống nhau 100%. Nếu lệch firmware, các biến tần sẽ không thể nhận diện truyền thông của nhau và hệ thống sẽ báo lỗi CAN Communication Fault lập tức.
Kết nối cáp truyền thông song song và cáp chia sẻ dòng điện
Để các máy có thể phối hợp nhịp nhàng, hệ thống yêu cầu hai loại cáp kết nối đặc thù đi kèm máy:
- Cáp truyền thông song song (Parallel Cable): Thường là cáp mạng RJ45 chuẩn đấu chéo truyền tín hiệu điều khiển CAN giữa các máy.
- Cáp chia sẻ dòng điện (Current Sharing Cable): Cáp chuyên dụng giúp truyền thông tin về cường độ dòng điện tải thực tế để các máy tự cân bằng dòng đầu ra.
Tuyệt đối không được cắm nóng (cắm khi máy đang hoạt động) các loại cáp này. Việc cắm nóng có thể gây xung điện làm hỏng bo mạch giao tiếp parallel của biến tần ngay lập tức.
Thiết lập hệ thống pin lưu trữ chung qua Busbar
Theo kinh nghiệm triển khai thực tế của đội ngũ kỹ sư Ngọc Thiên, khi chạy song song biến tần Luxpower, khuyến nghị tốt nhất là kết nối tất cả các máy vào một hệ thống pin lưu trữ lithium chung thông qua thanh cái đồng (Busbar) chịu dòng lớn.
Việc sử dụng chung một hệ thống pin lưu trữ giúp điện áp đầu vào DC của các máy luôn cân bằng tuyệt đối. Nếu sử dụng các tủ pin độc lập cho từng máy, sự chênh lệch điện áp DC giữa các tủ pin sẽ dẫn đến dòng điện chạy ngược giữa các biến tần, làm giảm tuổi thọ thiết bị.
Hướng dẫn quy trình đấu nối song song biến tần Luxpower chuẩn kỹ sư
Quy trình đấu nối song song cần được thực hiện tuần tự theo các bước kỹ thuật tiêu chuẩn để đảm bảo an toàn cho thiết bị và con người vận hành.
Bước 1: Chuẩn bị và kiểm tra thiết bị
Trước khi lắp đặt, kỹ sư cần ngắt toàn bộ nguồn điện AC input, DC input từ pin mặt trời và tắt hoàn toàn công tắc nguồn trên tất cả các máy biến tần Luxpower. Đảm bảo các máy đều đã được xả hết điện tụ bên trong trước khi đấu nối dây dẫn.
Bước 2: Đấu nối phần động lực (Dây điện AC và DC)
Tiến hành kết nối cáp DC từ cực dương (+) và cực âm (-) của các biến tần vào Busbar chung của hệ thống pin lưu trữ lithium. Độ dài và tiết diện dây dẫn từ mỗi biến tần đến Busbar phải bằng nhau tuyệt đối để tránh lệch trở kháng.

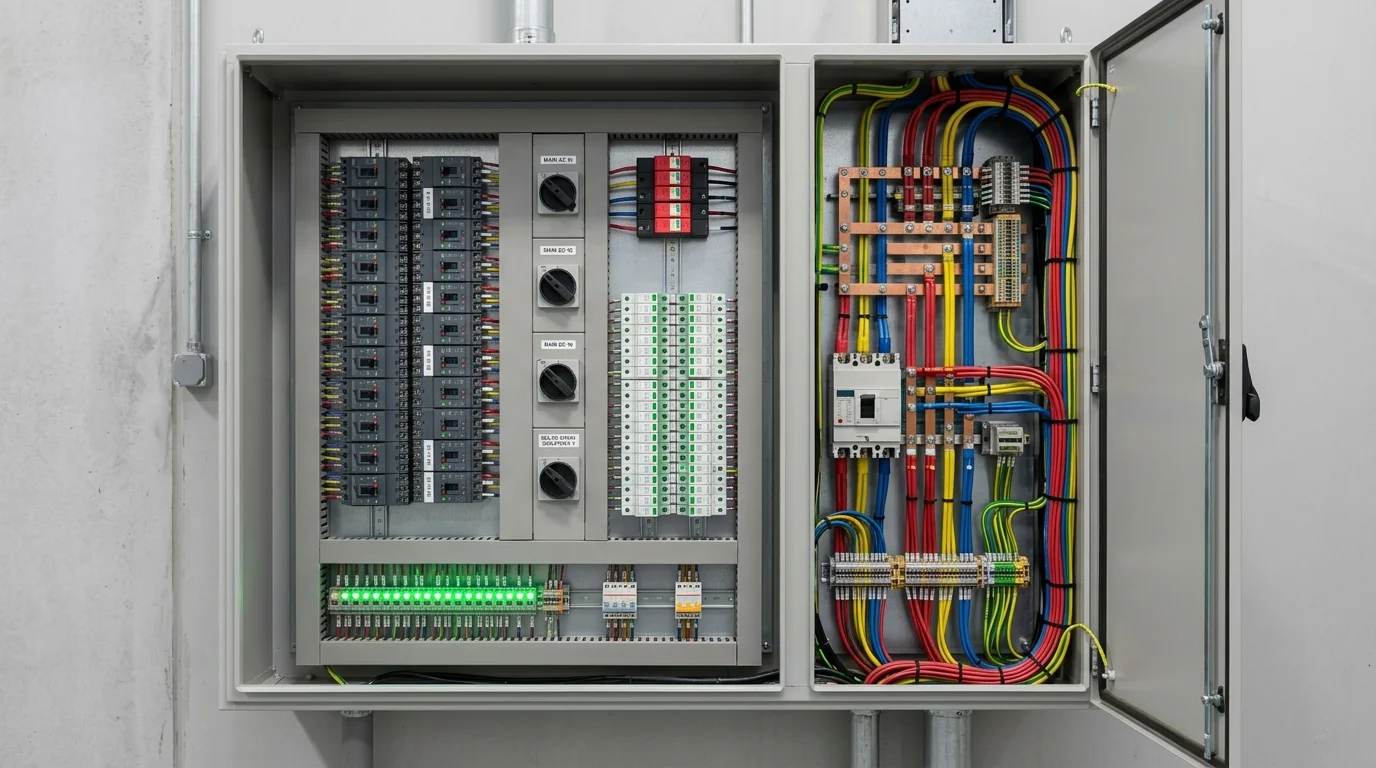

Đối với phần AC, đấu song song các ngõ AC Input (Grid) của các máy chung một nguồn lưới thông qua các CB bảo vệ độc lập. Tương tự, đấu song song ngõ AC Output (EPS) của tất cả các máy lại với nhau để cấp điện cho tủ phân phối tải chung.

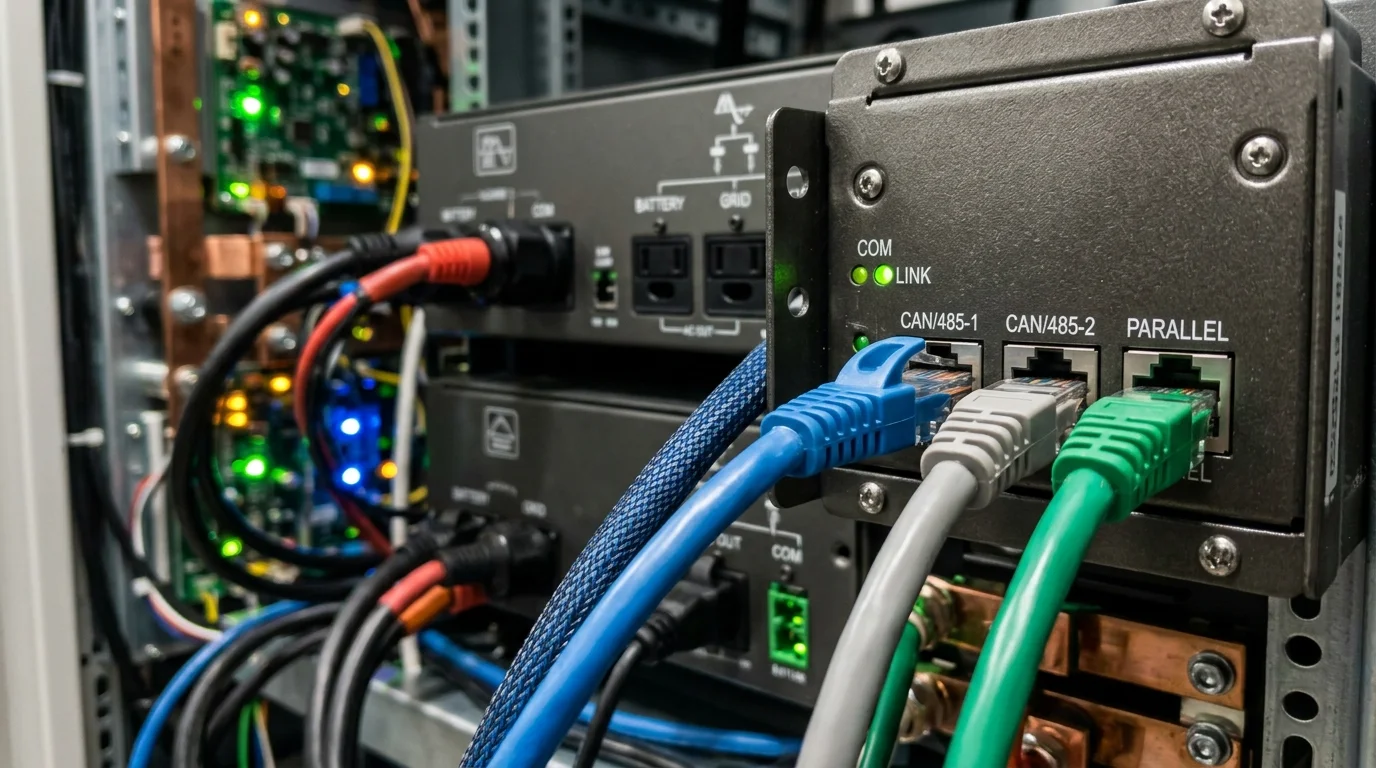

Bước 3: Đấu nối cáp truyền thông song song
Sử dụng cáp truyền thông parallel đi kèm máy để kết nối các cổng Parallel giao tiếp CAN giữa các biến tần. Quy tắc kết nối là nối tiếp tạo thành một vòng khép kín hoặc nối tiếp từ máy này sang máy khác theo đúng sơ đồ chỉ dẫn của Luxpower.
Tiếp theo, cắm cáp chia sẻ dòng điện (Current Sharing Cable) vào các cổng tương ứng trên máy. Đảm bảo các jack cắm mạng RJ45 đã được cắm chặt và khóa lẫy an toàn để tránh bị tuột lỏng khi máy hoạt động gây rung động.
Bước 4: Cấu hình phần mềm trên hệ thống
Đóng điện DC từ hệ thống pin lưu trữ để khởi động màn hình điều khiển của các biến tần (chưa đóng điện AC và PV). Truy cập vào mục cài đặt nâng cao (Advanced Settings) trên màn hình LCD hoặc thông qua ứng dụng giám sát Luxpower Cloud.
Tiến hành thiết lập các thông số cấu hình cốt lõi sau để hệ thống chạy song song hoạt động bình thường:
- Kích hoạt tính năng chạy song song: Chuyển trạng thái cài đặt Parallel từ Disable sang Enable.
- Cài đặt địa chỉ ID: Đặt ID cho từng máy chạy song song (ví dụ máy 1 đặt ID: 0, máy 2 đặt ID: 1, máy 3 đặt ID: 2…).
- Cấu hình pha AC: Đối với hệ thống 1 pha, thiết lập tất cả các máy cùng chạy ở chế độ 1 Phase. Đối với hệ thống 3 pha, gán cụ thể từng máy vào các pha tương ứng là Phase A (L1), Phase B (L2) hoặc Phase C (L3).
- Chọn máy Master: Hệ thống tự động hoặc thủ công gán 1 máy làm Master điều khiển, các máy còn lại đóng vai trò Slave chấp hành.
Bước 5: Khởi động và nghiệm thu đồng bộ
After saving settings, turn off DC power and restart all Luxpower inverters to apply parallel configurations synchronously. Next, switch on the grid AC Input breaker and the solar PV switches.

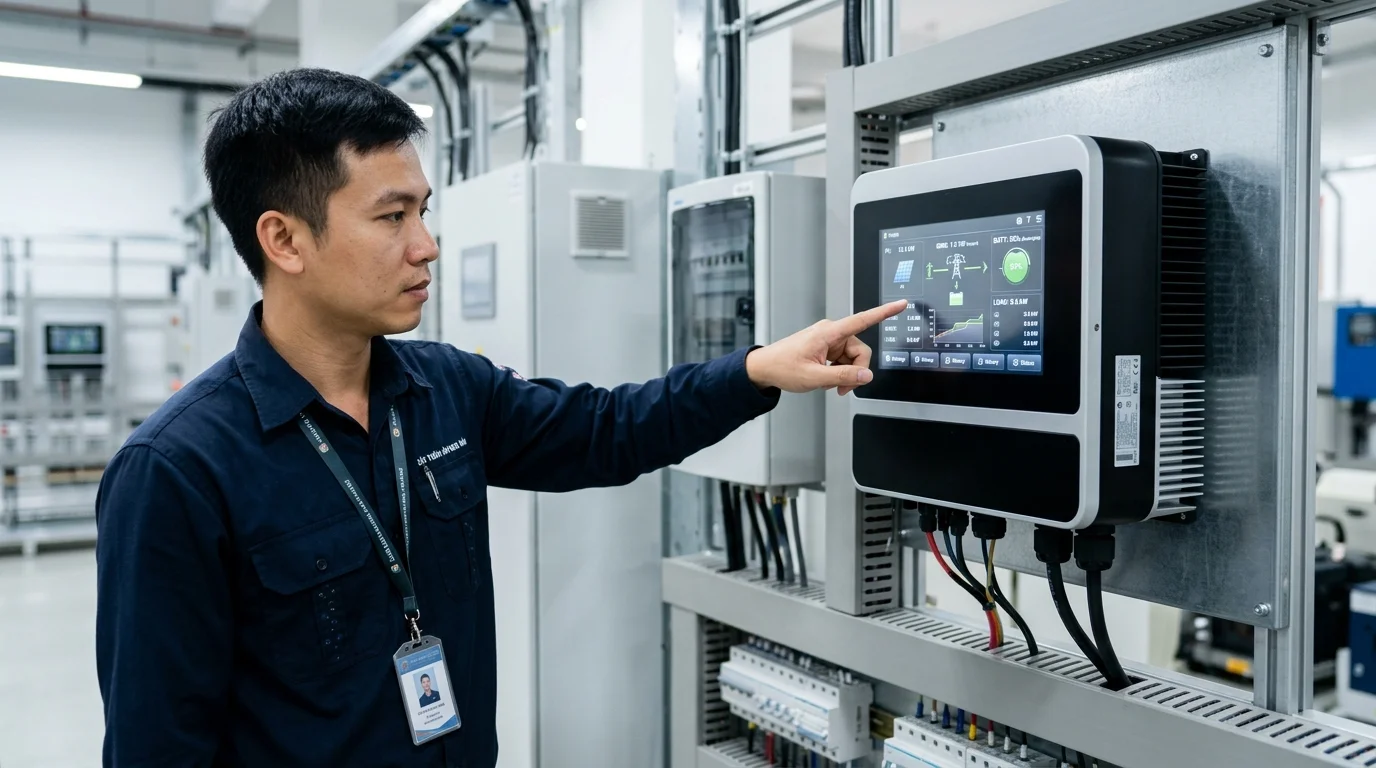

Kiểm tra trạng thái hiển thị trên màn hình LCD của máy Master. Nếu hệ thống nhận diện đủ số lượng máy phụ thuộc (Slave) và không phát sinh bất kỳ cảnh báo lỗi nào, kỹ sư mới tiến hành đóng CB tải đầu ra để bắt đầu cấp điện cho phụ tải.
Một số lỗi thường gặp khi chạy song song biến tần Luxpower và cách xử lý nhanh
Trong quá trình vận hành thực tế, hệ thống chạy song song có thể gặp một số cảnh báo lỗi do cài đặt sai hoặc kết nối cáp lỏng lẻo. Dưới đây là bảng tổng hợp các lỗi phổ biến và phương án khắc phục nhanh chóng.
| Mã cảnh báo / Hiện tượng lỗi | Nguyên nhân kỹ thuật | Giải pháp khắc phục từ kỹ sư |
|---|---|---|
| E021: CAN Communication Fault | Cáp truyền thông song song RJ45 bị lỏng hoặc đấu sai chuẩn giao tiếp CAN. | Tắt hệ thống, kiểm tra lại jack cắm cáp mạng RJ45, thay cáp mới chuẩn hãng đi kèm. |
| E022: Shared Current Fault | Cáp chia sẻ dòng điện (Current Sharing Cable) bị đứt ngầm hoặc cắm nhầm cổng. | Kiểm tra kết nối cáp chia sẻ dòng, đảm bảo cắm đúng cổng Share Current ở đáy máy. |
| E025: Phase abnormal Fault | Cài đặt pha AC giữa các máy không đồng bộ hoặc đấu lộn pha AC Output đầu ra. | Kiểm tra lại cài đặt cấu hình pha (Phase A/B/C) trên màn hình LCD và đo kiểm tra dây AC. |
| Lệch dòng sạc xả giữa các máy | Độ dài dây cáp DC nối từ các máy đến thanh Busbar chung không bằng nhau. | Đo đạc và làm lại các đoạn dây cáp DC từ biến tần đến Busbar có độ dài bằng nhau tuyệt đối. |
