Nếu điện mặt trời áp mái truyền thống thường là các module đặt lên một mái đã hoàn thiện, BIPV đi xa hơn: phần tử quang điện được đưa vào chính lớp vỏ hoặc cấu kiện của công trình. Vì vậy, khi tìm hiểu BIPV là gì, điểm quan trọng không nằm ở việc tấm pin có gắn trên tòa nhà hay không, mà ở chỗ nó có đồng thời đảm nhiệm một chức năng xây dựng hoặc kiến trúc hay không.
BIPV có thể xuất hiện dưới dạng mái phát điện, mặt dựng quang điện, kính bán trong suốt, skylight, canopy, lan can hoặc lam che nắng. Cách tiếp cận này giúp mở rộng diện tích khai thác năng lượng mặt trời và kết hợp thẩm mỹ với phát điện, nhưng cũng đòi hỏi kiến trúc, kết cấu, MEP và solar phải phối hợp ngay từ giai đoạn đầu.
Câu trả lời nhanh: BIPV là viết tắt của Building-Integrated Photovoltaics – quang điện tích hợp vào công trình. Một phần tử BIPV vừa tạo điện, vừa thực hiện ít nhất một nhiệm vụ của cấu kiện xây dựng như che mưa, tạo lớp bao che, lấy sáng, che nắng hoặc hoàn thiện mặt dựng. Nếu tháo phần tử PV ra mà công trình vẫn giữ nguyên chức năng lớp vỏ, hệ đó thường gần với BAPV – PV gắn thêm lên công trình – hơn là BIPV.
BIPV là gì trong thiết kế công trình?
Để hiểu đúng khái niệm, cần tách BIPV khỏi cách nghĩ “cứ gắn pin lên tòa nhà là BIPV”. IEA PVPS mô tả BIPV theo tiêu chí chức năng kép: phần tử quang điện vừa phát điện, vừa tham gia vào lớp vỏ công trình; khi tháo ra, phải thay bằng một cấu kiện xây dựng tương đương để duy trì chức năng của công trình.
BIPV có hai vai trò cùng lúc
BIPV vừa phát điện qua tế bào quang điện, inverter và hệ bảo vệ, vừa tham gia vào công trình dưới dạng mái, mặt dựng, kính, lan can hoặc cấu kiện che nắng. Vì thế, dự án phải đồng thời xét công suất, kích thước, màu sắc, độ truyền sáng, tải gió, chống nước, đường cáp và khả năng thay thế.
BIPV khác BAPV ở mức độ tích hợp
BAPV (Building-Applied/Attached Photovoltaics) thường là hệ PV được bổ sung lên một công trình đã có lớp bao che hoàn chỉnh. Module có thể tháo đi mà mái hoặc mặt dựng bên dưới vẫn hoạt động bình thường.
Ngược lại, BIPV được xem như một phần của giải pháp kiến trúc. Sự khác biệt này ảnh hưởng đến thiết kế, mua sắm, nghiệm thu và bảo trì. Có thể tóm tắt như sau:
| Tiêu chí | BIPV | PV áp mái/BAPV |
|---|---|---|
| Vai trò | Phát điện và là một phần của công trình | Chủ yếu phát điện |
| Vị trí | Mái, mặt dựng, kính, canopy, lan can | Chủ yếu trên mái hoặc khung phụ |
| Thời điểm thiết kế | Nên tích hợp từ sớm | Có thể bổ sung sau |
| Tùy biến | Cao về kích thước, màu, kính, độ trong | Thường dùng module tiêu chuẩn |
| Bảo trì | Cần tính cùng lớp vỏ công trình | Thường dễ tiếp cận hơn |
| Bài toán chi phí | So với vật liệu được thay thế + giá trị điện | So chủ yếu với hệ PV thông thường |
Nếu muốn nắm nền tảng hệ PV truyền thống trước, bạn có thể xem thêm bài hệ thống điện mặt trời hòa lưới là gì trên ntes.vn.
BIPV được tích hợp vào những vị trí nào?
Không gian ứng dụng của BIPV rộng hơn mái nhà. Bộ Năng lượng Hoa Kỳ nêu các ví dụ như mái, skylight, lan can, mái che, mặt dựng và cửa sổ. Việc chọn vị trí cần dựa đồng thời vào kiến trúc, bức xạ, bóng che và công năng của bề mặt.
Mái BIPV
Mái BIPV có thể dùng module kính-kính, ngói quang điện hoặc cấu kiện mái tích hợp tế bào PV. Khác với hệ áp mái đặt trên vật liệu lợp, BIPV có thể thay thế một phần lớp mái hoàn thiện. Vì vậy chi tiết nối tấm, chống nước, khe giãn nở, thoát nước và liên kết chịu gió là vấn đề cốt lõi.
Mái thường có lợi thế về bức xạ, nhưng BIPV vẫn phải cân bằng giữa hình khối, công năng và năng lượng thay vì chỉ tối đa kWh.
Mặt dựng quang điện
Mặt dựng BIPV đáng chú ý ở công trình nhiều tầng, nơi diện tích façade có thể lớn hơn mái. Module có thể tạo thành cladding, spandrel hoặc một phần curtain wall tùy hệ kết cấu và sản phẩm.
Mặt dựng thẳng đứng không phải lúc nào cũng có suất phát cao như mái tối ưu, nhưng có thể khai thác diện tích vốn không dùng cho PV.
Kính BIPV, skylight và canopy
Kính quang điện có thể từ đục đến bán trong suốt. Với skylight, façade kính hoặc canopy, nhà thiết kế cần cân bằng phát điện với ánh sáng ban ngày, chói, tải nhiệt và chức năng che mưa hoặc che nắng.
Một số công nghệ quang điện mới hướng tới khả năng linh hoạt về màu sắc hoặc độ trong. Bài nguyên lý hoạt động và ứng dụng pin mặt trời Perovskite trên ntes.vn có đề cập tiềm năng của vật liệu này trong các ứng dụng kiến trúc.
Thiết kế BIPV cần phối hợp những yếu tố nào?
BIPV không chỉ là “module đẹp hơn”. Hệ thống vẫn cần chuỗi DC, inverter, bảo vệ và giám sát như PV thông thường, đồng thời phải đáp ứng yêu cầu của một sản phẩm xây dựng. Vì vậy thiết kế cần phối hợp kiến trúc, điện, kết cấu, lớp vỏ và vận hành.

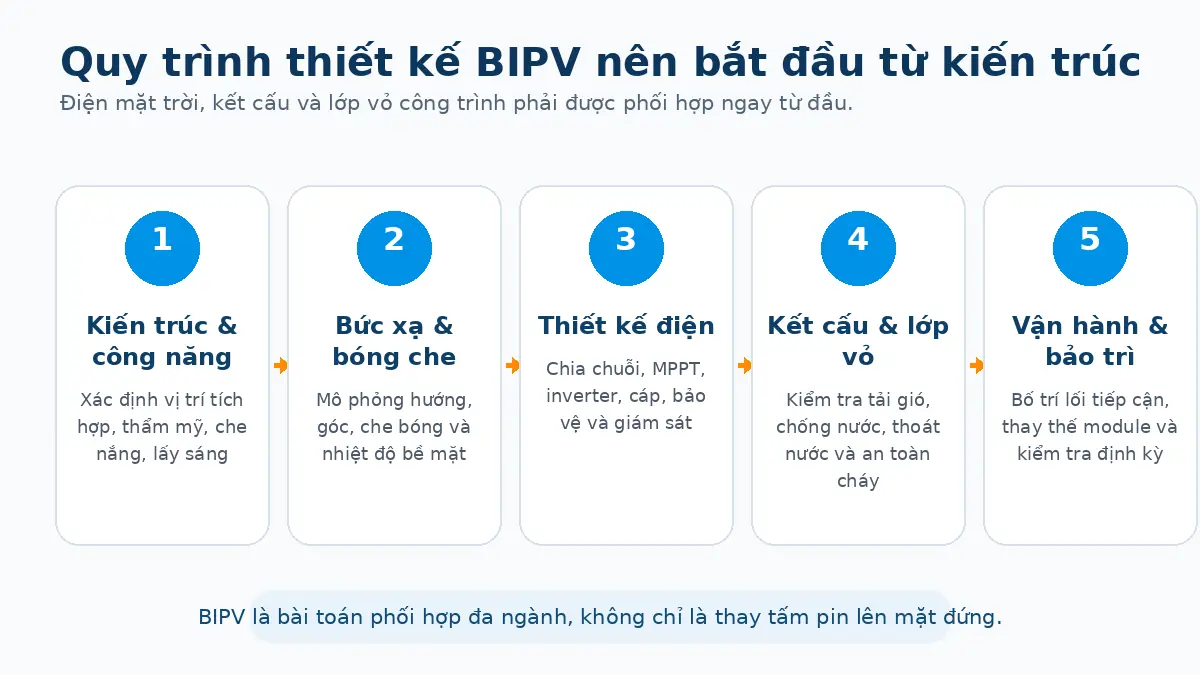

1. Chốt vai trò kiến trúc trước công suất
Trước tiên cần xác định BIPV thay thế hoặc đảm nhiệm cấu kiện nào: mái, kính, cladding, canopy hay lam che nắng. Từ đó mới xây dựng yêu cầu về màu, kích thước, độ trong, lưới module, khe nối và cách hòa vào hình khối công trình.
BIPV phát huy giá trị khi dự án đồng thời cần vật liệu hoàn thiện, thẩm mỹ hoặc khai thác thêm diện tích façade; nếu chỉ ưu tiên kWh và chi phí, PV áp mái có thể đơn giản hơn.
2. Mô phỏng bức xạ và bóng che theo từng bề mặt
Mái và các mặt đứng khác hướng cần được mô phỏng riêng theo hướng, góc nghiêng, công trình lân cận, cây xanh, ban công, lam và bóng đổ theo mùa. Kết quả này nên được dùng để phân vùng điện.
3. Phân nhóm điện theo hướng và điều kiện chiếu sáng
Các nhóm module có hướng hoặc bóng che khác nhau nên được cân nhắc tách MPPT hoặc dùng kiến trúc điện phù hợp. Cấu hình chuỗi phải kiểm tra điện áp, dòng điện và dải MPPT theo datasheet của module và inverter.
Nếu công trình cần lưu trữ hoặc tăng tỷ lệ tự dùng, BIPV có thể kết hợp pin lưu trữ như các hệ PV khác. Bài hệ thống điện mặt trời hòa lưới có lưu trữ Hybrid giúp hiểu cách lưu trữ tham gia quản lý dòng năng lượng.
4. Đồng bộ kết cấu, chống nước và an toàn
Hệ mái và mặt dựng phải làm rõ tải gió, khe nối, thoát nước, sealant, thông gió phía sau và vùng chuyển tiếp giữa BIPV với vật liệu truyền thống.
Yêu cầu điện, phòng cháy, kính an toàn và kết cấu phải kiểm tra theo hồ sơ sản phẩm cùng quy chuẩn áp dụng cho dự án. Có thể tham khảo bài tiêu chuẩn lắp đặt điện mặt trời và quy chuẩn TCVN để rà soát các nhóm yêu cầu kỹ thuật liên quan.
5. Thiết kế cho bảo trì và thay thế
Nếu module nằm trong façade hoặc mái kính, việc thay thế có thể cần gondola, giàn giáo hoặc tháo cấu kiện lân cận. Bản vẽ phải xác định lối tiếp cận, junction box, đường cáp, thiết bị cô lập và vật tư dự phòng cho các module tùy biến.
Lợi ích của BIPV không chỉ là tạo điện
Đánh giá BIPV chỉ bằng kWh/kWp có thể bỏ sót phần lớn giá trị. IEA PVPS đề xuất cách nhìn đa chiều gồm năng lượng, kinh tế, môi trường và yếu tố thị giác/kiến trúc, phù hợp với một sản phẩm vừa thuộc ngành năng lượng vừa thuộc ngành xây dựng.
Khai thác thêm diện tích công trình
Tòa nhà nhiều tầng có thể có diện tích mái nhỏ so với façade. BIPV mở rộng vùng phát điện sang mặt dựng, canopy, atrium hoặc lam che nắng. Dĩ nhiên không phải bề mặt nào cũng nên phủ PV; bức xạ và hiệu quả kinh tế vẫn phải được mô phỏng.
Kết hợp vật liệu xây dựng và thiết bị phát điện
Khi BIPV thực sự thay thế một vật liệu khác, phân tích tài chính nên xem chi phí tăng thêm so với cấu kiện truyền thống, thay vì so toàn bộ giá BIPV với một hệ PV rời rạc. Ví dụ, façade quang điện nên được đặt cạnh phương án façade thông thường cộng với giá trị điện tạo ra.
Điều này cũng giải thích vì sao BIPV thường thuận lợi hơn ở dự án xây mới hoặc công trình đang cải tạo lớn: một phần ngân sách lớp vỏ đã tồn tại trong kế hoạch xây dựng.
Tạo ngôn ngữ kiến trúc đồng nhất
Module có thể được tổ chức theo lưới mặt dựng, màu sắc và tỷ lệ để hòa vào hình khối, phù hợp các công trình coi hình ảnh kiến trúc là một phần giá trị thương hiệu.
Hạn chế và rủi ro cần tính trước
BIPV không phải lựa chọn mặc định cho mọi dự án. Các tổng hợp của DOE và IEA PVPS đều đề cập rào cản về chi phí, mức độ tùy biến, tiêu chuẩn hóa, chuỗi cung ứng và phối hợp nhiều bên. Những điểm này cần được đánh giá từ concept chứ không đợi đến hồ sơ thi công.
Chi phí và sản phẩm tùy biến
Module BIPV có thể yêu cầu kích thước, màu, kính hoặc hệ gá riêng. Sản phẩm không tiêu chuẩn thường làm tăng chi phí thiết kế, sản xuất và thay thế. Khi so sánh kinh tế, cần tính cả vật liệu xây dựng được thay thế để tránh nhìn phiến diện.
Nhiệt độ và thông gió
Một số cấu hình tích hợp sát lớp vỏ có đường thoát nhiệt khác hệ PV áp mái có khe thoáng lớn. Nhiệt độ module ảnh hưởng đến công suất, do đó khoang thông gió và cấu tạo phía sau cần theo hệ sản phẩm cụ thể.
Bóng che và nhiều hướng
Façade chịu bóng từ ban công, lam, cây xanh hoặc công trình lân cận. Các mặt đứng nhận bức xạ khác nhau theo hướng và mùa. Nếu không chia nhóm điện hợp lý, các vùng có điều kiện chiếu sáng rất khác nhau có thể làm giảm hiệu quả hệ thống.
Bảo trì phức tạp hơn
Đường dây ẩn và module ở vị trí cao khiến việc kiểm tra có thể khó hơn mái thấp. Dự án nên lưu bản vẽ hoàn công, đánh số chuỗi, quy trình cô lập điện và phương án thay thế module ngay từ khi bàn giao.
Khi nào nên chọn BIPV thay vì PV áp mái?
Câu trả lời phụ thuộc mục tiêu dự án. BIPV đáng cân nhắc khi giá trị kiến trúc, diện tích lớp vỏ và khả năng thay thế vật liệu truyền thống quan trọng không kém sản lượng điện. Nếu mục tiêu chính là triển khai nhanh và giảm chi phí điện, PV tiêu chuẩn có thể đơn giản hơn.
Bảng dưới đây giúp định hướng sơ bộ:
| Tình huống | Mức phù hợp với BIPV | Lý do |
|---|---|---|
| Tòa nhà thương mại xây mới | Cao | Dễ phối hợp mặt dựng, kính, điện và kết cấu từ đầu |
| Cao ốc diện tích mái nhỏ | Khá cao | Có thể khai thác thêm façade |
| Canopy/bãi đỗ xe cần mái che mới | Cao | Một bề mặt vừa che nắng vừa phát điện |
| Nhà ở cải tạo nhanh | Tùy trường hợp | Cần so chi phí và khả năng tương thích mái |
| Nhà xưởng mái tôn đang vận hành | Cần so sánh kỹ | PV áp mái tiêu chuẩn thường đơn giản hơn |
| Công trình yêu cầu thẩm mỹ cao | Cao nếu ngân sách phù hợp | Có thể đồng bộ vật liệu và kiến trúc |
Đối với công trình mái tôn hiện hữu, bài điện mặt trời cho nhà xưởng mái tôn: lưu ý kỹ thuật cho thấy cách tiếp cận retrofit khác đáng kể so với BIPV thiết kế cùng lớp vỏ.
Cách đánh giá một phương án BIPV trước khi đầu tư
Một concept BIPV tốt cần trả lời đồng thời câu hỏi về kiến trúc, năng lượng và vòng đời. Không nên quyết định chỉ dựa trên hình phối cảnh hoặc công suất danh định.
Trước khi chốt phương án, nên kiểm tra:
- Bề mặt nào thực sự cần vật liệu mới và có thể tích hợp PV?
- Hướng, độ nghiêng và bóng che theo mùa ra sao?
- Màu, kích thước, độ trong và lưới module có phù hợp kiến trúc không?
- Hệ kết cấu chịu tải gió và tải bản thân như thế nào?
- Chi tiết chống nước, thoát nước và khe giãn nở đã rõ chưa?
- Chuỗi DC, MPPT, inverter, bảo vệ và đường cáp được bố trí ra sao?
- Có lối tiếp cận để vệ sinh, kiểm tra và thay module không?
- Phương án kinh tế đã trừ phần vật liệu xây dựng được thay thế hay chưa?
- Có nguồn vật tư dự phòng cho màu/kính/kích thước tùy biến không?
Nếu các câu hỏi trên chưa có câu trả lời, dự án vẫn đang ở mức ý tưởng chứ chưa đủ dữ liệu để so sánh kỹ thuật và tài chính.
Câu hỏi thường gặp về BIPV
Dưới đây là các câu hỏi thường gặp khi chủ đầu tư hoặc kiến trúc sư bắt đầu tìm hiểu điện mặt trời tích hợp công trình. Cấu hình thực tế vẫn cần dựa trên hồ sơ sản phẩm và điều kiện dự án.
Không. Kính quang điện chỉ là một nhóm ứng dụng. BIPV còn có thể là mái, ngói, tấm ốp façade, canopy, lan can hoặc cấu kiện che nắng tích hợp chức năng phát điện.
Không thể kết luận như vậy chỉ từ khái niệm BIPV. Hiệu suất phụ thuộc công nghệ cell, kính, màu sắc, độ trong, nhiệt độ, hướng lắp và sản phẩm cụ thể. Nên so theo datasheet và mô phỏng dự án.
Có thể, nhưng retrofit thường phức tạp hơn xây mới vì phải kiểm tra lớp vỏ hiện hữu, tải trọng, chống nước, liên kết và đường điện. Nếu mục tiêu chủ yếu là giảm tiền điện, nên so song song với PV áp mái.
BIPV vẫn cần inverter và hệ bảo vệ phù hợp như các hệ PV khác. Số MPPT và loại inverter phụ thuộc điện áp chuỗi, dòng điện, số hướng lắp và đặc tính module; không có một loại inverter “BIPV” bắt buộc cho mọi dự án.
Có thể đáng cân nhắc nếu diện tích façade lớn, hướng nhận nắng phù hợp và giá trị kiến trúc cao. Tuy nhiên cần mô phỏng bức xạ và bóng che theo từng mặt; không nên giả định sản lượng tương đương mái tối ưu.
Không. Độ trong là một biến thiết kế. Mức phù hợp phụ thuộc nhu cầu daylight, chói, tải nhiệt, riêng tư và mục tiêu điện của khu vực sử dụng kính.
Có thể khó hơn nếu module nằm trong façade, mái kính hoặc vị trí cao. Vì vậy khả năng thay từng module, thiết bị cô lập, đường cáp và phương án tiếp cận phải được tính từ đầu.
Kết luận
Hiểu đúng BIPV là gì giúp phân biệt một hệ PV gắn thêm với giải pháp quang điện thực sự tích hợp vào công trình. BIPV có giá trị khi nó đồng thời tạo điện và đảm nhiệm chức năng của lớp vỏ hoặc cấu kiện kiến trúc. Điều đó mở ra tiềm năng về thẩm mỹ, khai thác diện tích và công trình xanh, nhưng cũng làm bài toán phức tạp hơn về kết cấu, điện, chống nước, an toàn và bảo trì.
Thay vì bắt đầu bằng câu hỏi “cần bao nhiêu kWp”, dự án BIPV nên bắt đầu từ bề mặt nào cần tích hợp, chức năng xây dựng nào phải duy trì, bức xạ thực tế ra sao và hệ thống sẽ được bảo trì – thay thế như thế nào trong vòng đời công trình.
