Pin Dyness Tower: Cấu hình và khả năng mở rộng

Pin Dyness Tower là hệ lưu trữ điện áp cao dạng xếp chồng, trong đó dung lượng và điện áp hệ thống thay đổi theo số lượng module pin được lắp trong một tower. Đây là điểm quan trọng nhất cần hiểu trước khi chọn T7, T10, T14, T17 hay T21: các model không phải năm loại cell hoàn toàn khác nhau, mà được xây dựng từ cùng nền tảng module HV9637 với số lượng module tăng dần từ 2 đến 6. Nhờ vậy, người dùng có thể chọn dung lượng sát nhu cầu hơn và có một lộ trình mở rộng rõ ràng ngay từ bước thiết kế.

Theo trang sản phẩm và datasheet chính thức của Dyness, dòng Tower hiện gồm T7, T10, T14, T17 và T21, với năng lượng danh định tương ứng 7,10; 10,66; 14,21; 17,76 và 21,31 kWh. Hệ sử dụng cell LiFePO4, DoD khuyến nghị 95%, cấp bảo vệ IP54 và tuổi thọ công bố từ 6.000 chu kỳ theo điều kiện thử của hãng. Dyness cũng nêu khả năng ghép song song tối đa 12 tower, nhưng việc triển khai thực tế vẫn phải kiểm tra đúng inverter, firmware, BMS và hướng dẫn lắp đặt của cấu hình cụ thể.

Câu trả lời nhanh: T7–T10 phù hợp hơn với nhu cầu lưu điện hoặc backup vừa phải; T14–T21 phù hợp khi tải đêm lớn hoặc cần thời gian dự phòng dài hơn. Tuy nhiên, vẫn phải kiểm tra công suất sạc/xả, dải điện áp inverter và tải backup trước khi chọn.

Pin Dyness Tower là gì?

Để hiểu đúng dòng sản phẩm này, nên bắt đầu từ kiến trúc điện áp cao và thiết kế module. Tower là hệ Battery Energy Storage System dùng hóa học LiFePO4, được Dyness định vị cho các ứng dụng dân dụng công suất cao, không gian lắp đặt hạn chế và yêu cầu vòng đời dài.

Khác với pin 48 V dạng treo tường hoặc rack, Tower ghép nhiều module điện áp cao nối tiếp trong một cụm. Khi số module tăng, tổng điện áp danh định và tổng năng lượng lưu trữ tăng theo. BMS điều phối trạng thái sạc/xả, bảo vệ quá sạc, quá xả, quá dòng và nhiệt độ, đồng thời giao tiếp với inverter tương thích.

Người dùng không cần đổi sang một dòng pin hoàn toàn khác khi nhu cầu từ khoảng 7 kWh tăng lên trên 20 kWh; thay vào đó, ngay từ khâu thiết kế có thể chọn số module phù hợp trong dải được hãng quy định.

Nếu bạn muốn xem đánh giá tổng quan hơn về thương hiệu, công nghệ LFP và các dòng Dyness khác, có thể tham khảo bài review pin lưu trữ Dyness.

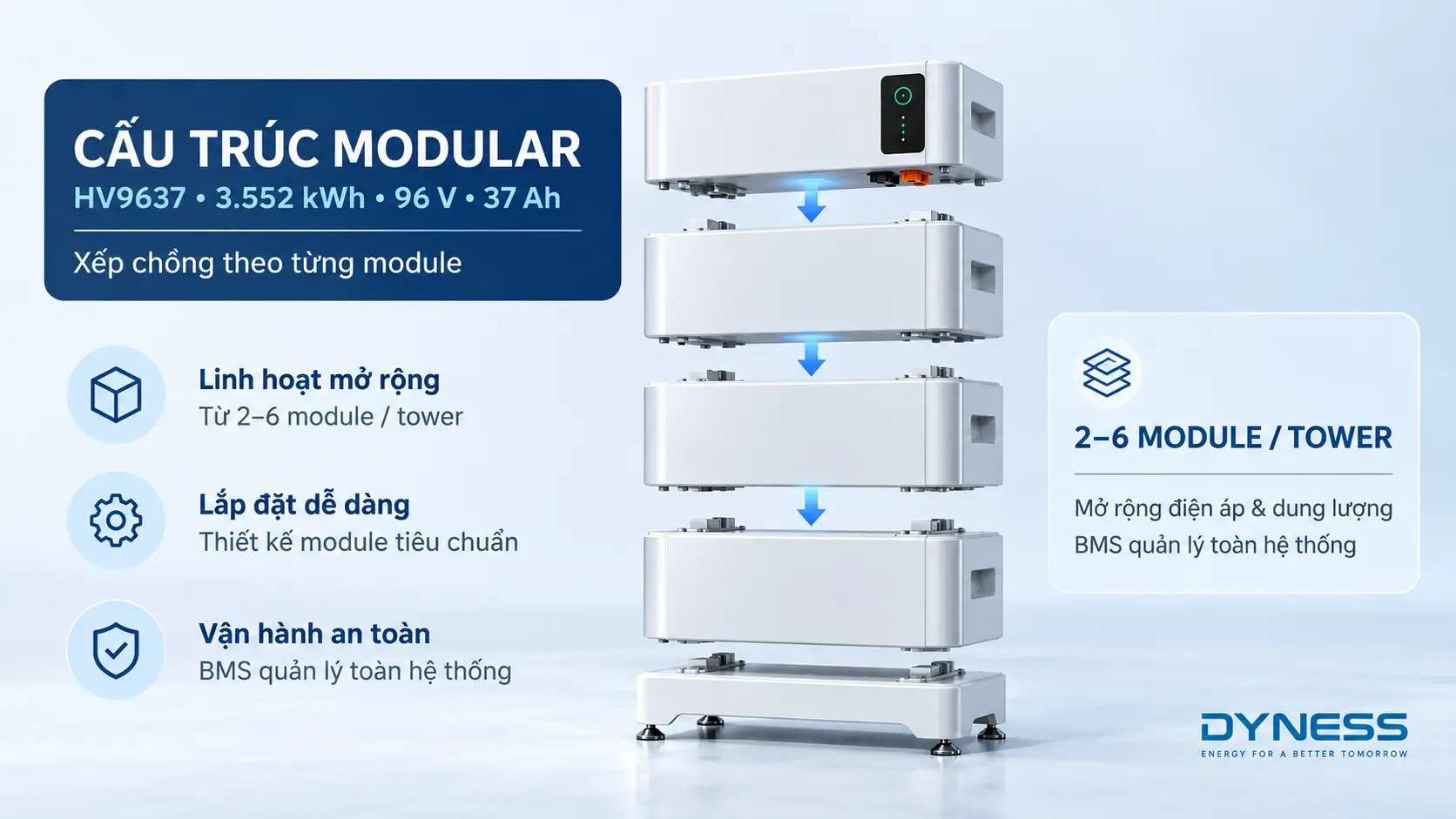

Một module HV9637 bên trong Tower có gì đáng chú ý?

Toàn bộ dải T7–T21 được xây dựng quanh module HV9637. Theo user manual, một module có năng lượng khoảng 3,552 kWh, điện áp danh định 96 V và dung lượng 37 Ah. Khi tăng số module mắc nối tiếp, cả điện áp và năng lượng của tower tăng theo.

Có thể ước tính:

E_nominal ≈ N_module × 3,552 kWh

T10 dùng 3 module nên đạt khoảng 10,656 kWh và được Dyness công bố 10,66 kWh; T21 dùng 6 module, tương ứng khoảng 21,31 kWh. Vì điện áp cũng tăng theo từng cấp, không thể tự ý thêm module nếu inverter không hỗ trợ cấu hình điện áp mới.

So sánh cấu hình Tower T7, T10, T14, T17 và T21

Bảng dưới đây tổng hợp các thông số cốt lõi từ tài liệu chính thức của Dyness. Đây là các số liệu dùng để hiểu cấu trúc series; khi mua hàng vẫn cần kiểm tra datasheet phiên bản được nhà cung cấp giao cùng đúng model và thị trường.

Model	Số module HV9637	Năng lượng danh định	Năng lượng khả dụng	Điện áp danh định	Công suất sạc/xả liên tục tối đa*	Kích thước W×D×H	Khối lượng
Tower T7	2	7,10 kWh	6,745 kWh	192 V	4,26 kW	504×380×700 mm	105 kg
Tower T10	3	10,66 kWh	10,127 kWh	288 V	6,39 kW	504×380×900 mm	146 kg
Tower T14	4	14,21 kWh	13,499 kWh	384 V	8,52 kW	504×380×1100 mm	187 kg
Tower T17	5	17,76 kWh	16,872 kWh	480 V	10,65 kW	504×380×1300 mm	228 kg
Tower T21	6	21,31 kWh	20,245 kWh	576 V	12,78 kW	504×380×1500 mm	269 kg

* Dyness ghi chú công suất sạc/xả liên tục tối đa khi giao tiếp với inverter tương ứng mức 0,6C trong datasheet Tower hiện hành.

Điểm thú vị là chiều rộng và chiều sâu gần như giữ nguyên, còn chiều cao tăng khoảng 200 mm mỗi khi thêm một module. Điều này làm Tower phù hợp với nơi hạn chế diện tích sàn nhưng vẫn có đủ chiều cao và khả năng chịu tải nền.

Khối lượng cũng tăng nhanh: từ 105 kg ở T7 lên 269 kg ở T21. Vì vậy, dù tên gọi “xếp chồng” nghe đơn giản, việc nâng cấp không phải thao tác DIY. Kỹ thuật viên cần đánh giá mặt nền, khoảng thao tác, quy trình cô lập điện, thiết bị nâng và hướng dẫn của Dyness.

Khả năng mở rộng của pin Dyness Tower hoạt động theo hai cấp

Khi nói “mở rộng”, cần phân biệt hai việc khác nhau. Cấp thứ nhất là tăng số module trong một tower; cấp thứ hai là ghép nhiều tower song song. Hai cấp mở rộng này có mục tiêu và điều kiện kỹ thuật khác nhau.

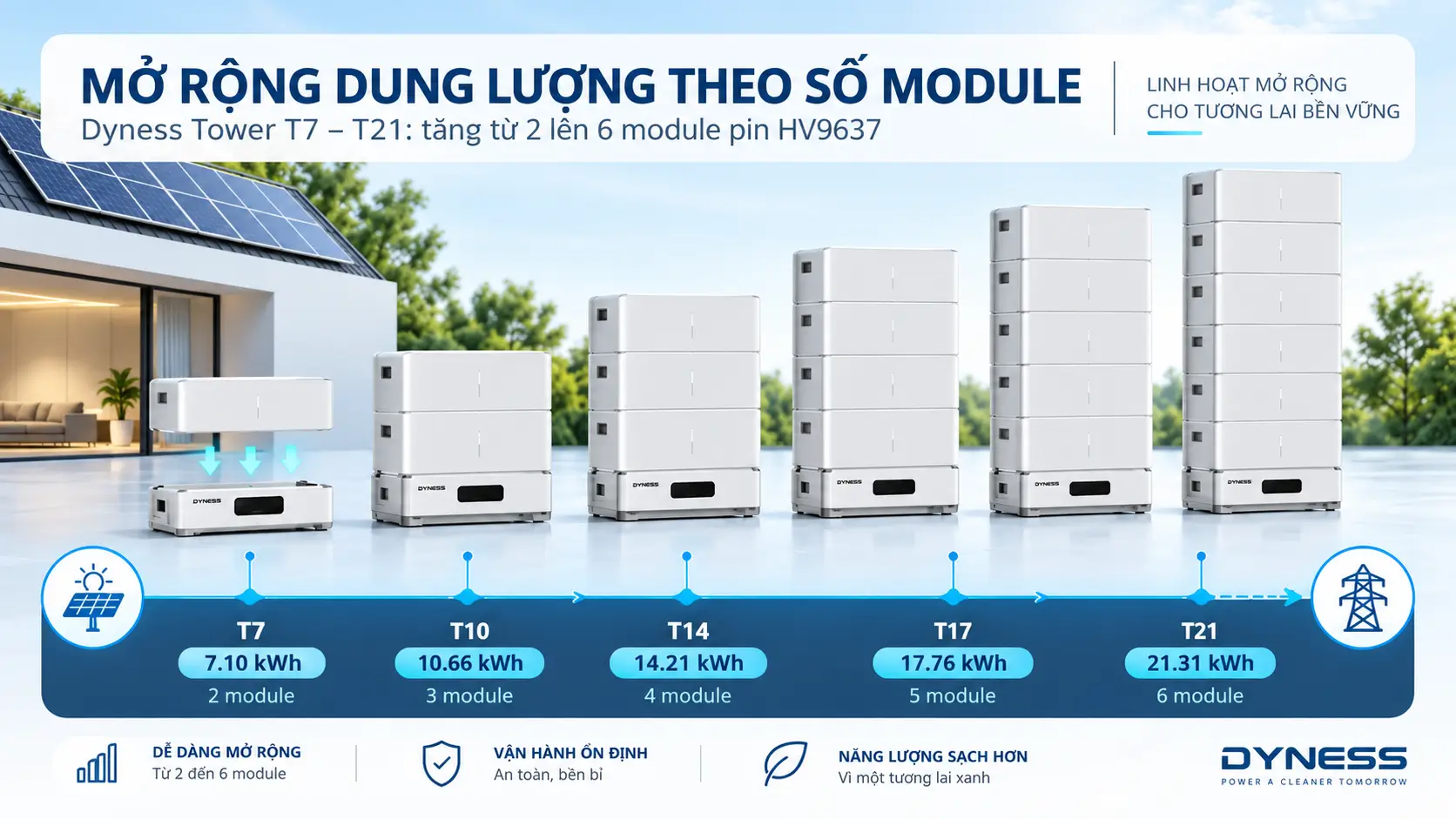

Cấp 1: tăng số module trong một tower

Một tower có thể được cấu hình từ 2 đến 6 module HV9637, tạo thành các model T7–T21. Cách này làm tăng điện áp và dung lượng của chính cụm pin. Vì điện áp thay đổi mạnh, inverter phải nằm trong dải tương thích của cấu hình mới.

Về mặt quy hoạch đầu tư, đây là lý do người dùng nên chọn inverter trước hoặc đồng thời với pin. Nếu inverter chỉ chấp nhận một cửa sổ điện áp hẹp, việc “mua T7 trước rồi sau này thêm thành T21” có thể không còn khả thi dù về cơ học tower có thể xếp thêm module.

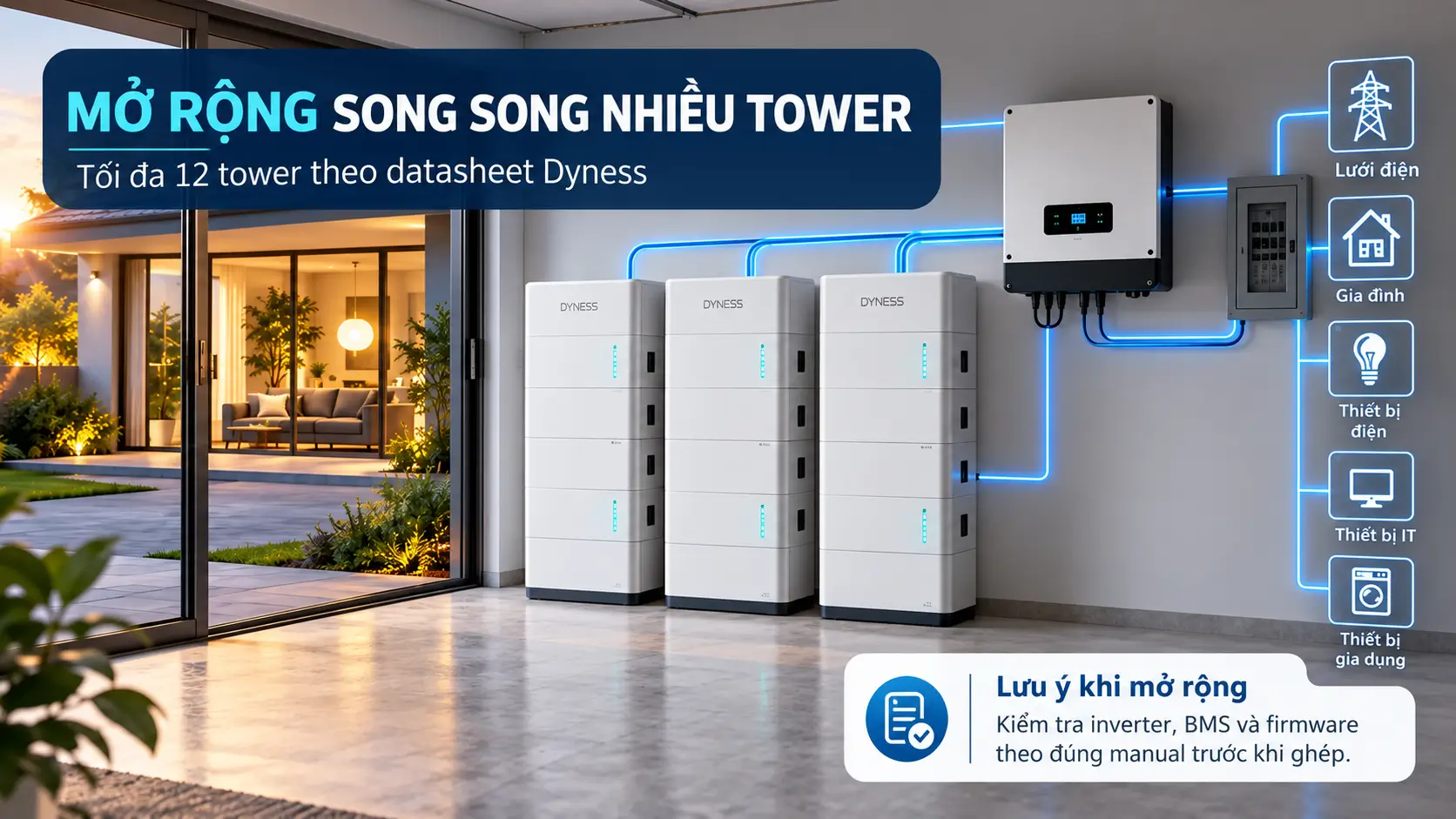

Cấp 2: ghép song song nhiều tower

Datasheet Dyness nêu tối đa 12 tower có thể kết nối song song. Mở rộng song song tăng tổng năng lượng và khả năng đáp ứng quy mô hệ thống mà không nhất thiết đẩy điện áp một tower lên cao hơn nữa.

Tuy nhiên, con số “12 tower” không có nghĩa mọi inverter trên danh sách tương thích đều cho phép khai thác đủ 12 cụm trong mọi cấu hình. Giới hạn thực tế còn phụ thuộc số cổng battery, dòng sạc/xả inverter, giải pháp combiner, firmware, communication topology và tài liệu thiết kế của Dyness/inverter tại thời điểm triển khai.

Nếu đang chuẩn bị một hệ Hybrid mới, nên xem thêm bài hệ thống điện mặt trời hòa lưới có lưu trữ để đặt dung lượng pin vào đúng bối cảnh của PV, inverter, tải và điện lưới.

Nên chọn T7, T10, T14, T17 hay T21?

Không nên chọn model chỉ bằng hóa đơn điện tháng. Dung lượng phù hợp phụ thuộc lượng điện cần dịch chuyển sang buổi tối, nhóm tải backup, thời gian muốn duy trì và công suất inverter.

T7 và T10: từ tải thiết yếu đến nhu cầu gia đình phổ biến

T7 có 7,10 kWh danh định và khoảng 6,745 kWh khả dụng, phù hợp hơn với hệ chỉ cần duy trì các tải thiết yếu như đèn, Wi-Fi, camera, tủ lạnh hoặc thiết bị văn phòng. T10 tăng lên 10,66 kWh danh định và 10,127 kWh khả dụng, tạo biên dự phòng tốt hơn cho gia đình dùng nhiều điện vào buổi tối.

Nếu tải backup trung bình là 2 kW, 10 kWh năng lượng không đồng nghĩa dùng được 10 giờ; thời gian thực tế còn bị giới hạn bởi công suất tải, hiệu suất inverter và SOC dự phòng. Có thể tham khảo bài cách tính dung lượng pin lithium lưu trữ cho gia đình để tính sát hơn.

T14, T17 và T21: khi cần nhiều kWh hoặc thời gian backup dài hơn

T14, T17 và T21 lần lượt đạt 14,21; 17,76 và 21,31 kWh danh định. Các cấu hình này phù hợp hơn khi tải đêm lớn, cần duy trì thêm điều hòa inverter, bơm, thiết bị làm việc hoặc muốn tăng tỷ lệ tự dùng điện mặt trời.

T21 cao khoảng 1,5 m và nặng 269 kg, vì vậy vị trí đặt pin phải được tính từ đầu. Dù dung lượng lớn hơn, tải backup cực đại vẫn phụ thuộc inverter; tăng kWh chủ yếu giúp chạy lâu hơn, không tự động làm inverter cấp được tải công suất lớn hơn.

Đừng nhầm dung lượng kWh với công suất kW

kWh cho biết pin chứa được bao nhiêu năng lượng, còn kW cho biết hệ có thể cấp hoặc nhận năng lượng nhanh đến mức nào. Datasheet Tower công bố công suất sạc/xả liên tục tối đa tăng từ 4,26 kW ở T7 lên 12,78 kW ở T21 khi giao tiếp với inverter.

Công suất thực tế vẫn bị giới hạn bởi thành phần thấp nhất trong hệ, thường là battery, inverter hoặc mạch backup. Vì vậy, nếu mục tiêu là chạy lâu hơn thì tăng kWh có ý nghĩa; nếu muốn chạy tải công suất lớn hơn, có thể phải nâng cả inverter và thiết kế bảo vệ.

DoD 95% và tuổi thọ ≥6.000 chu kỳ nên hiểu thế nào?

Dyness công bố DoD khuyến nghị 95% và tuổi thọ từ 6.000 chu kỳ cho Tower hiện hành. DoD 95% giải thích vì sao năng lượng khả dụng thấp hơn năng lượng danh định khoảng 5%; chẳng hạn T10 có 10,66 kWh danh định và khoảng 10,127 kWh khả dụng.

Con số chu kỳ cần đọc kèm điều kiện thử của hãng, gồm nhiệt độ và C-rate. Trong sử dụng thực tế, tuổi thọ còn chịu ảnh hưởng của nhiệt độ môi trường, độ sâu xả, công suất sạc/xả và thời gian pin duy trì ở SOC cao. Vì vậy không nên quy đổi 6.000 chu kỳ thành một số năm cố định cho mọi công trình.

Nếu nhu cầu chính là backup, bài pin lưu trữ dùng được bao lâu khi mất điện giúp minh họa rõ hơn tác động của tải và DoD tới thời gian sử dụng.

Tương thích inverter là điều kiện bắt buộc trước khi mở rộng

Tower dùng giao tiếp CAN/RS485/RS232 theo datasheet. Dyness liệt kê nhiều nhóm inverter tương thích như Ingeteam, Kostal, GoodWe, Solis, SAJ, Sinexcel, ATESS, Deye, Sunways và Ecactus, nhưng điều đó không có nghĩa mọi model của các hãng này đều dùng được với mọi cấu hình Tower.

Trước khi chốt pin hoặc thêm module, cần kiểm tra dải điện áp battery, dòng sạc/xả, firmware/giao thức BMS và số tower song song mà inverter hỗ trợ. Chỉ cần một giới hạn không phù hợp thì việc mở rộng có thể không khả thi dù các module lắp vừa về cơ khí.

Tower và Tower Pro không phải cùng một sản phẩm

Dyness hiện có cả Tower và Tower Pro nhưng hai series dùng module và thông số khác nhau. Tower dùng HV9637 3,552 kWh, dải T7–T21 đạt 7,10–21,31 kWh, IP54 và ≥6.000 chu kỳ theo datasheet. Tower Pro dùng HV9640, dải TP7–TP23 đạt 7,68–23,04 kWh, IP55 và được hãng công bố ≥8.000 chu kỳ. Khi báo giá hoặc mở rộng hệ, cần kiểm tra đúng mã model trên nameplate để tránh lấy nhầm datasheet.

8 lưu ý khi lên kế hoạch mở rộng Dyness Tower

Khả năng modular chỉ thực sự hữu ích nếu hệ thống được quy hoạch ngay từ đầu. Trước khi chọn model, nên kiểm tra checklist sau:

1. Chừa chiều cao và khoảng thao tác cho cấu hình dự kiến.
2. Tính tải trọng nền theo khối lượng tower sau khi mở rộng.
3. Chọn inverter có dải điện áp HV phù hợp với cấu hình tương lai.
4. Kiểm tra công suất sạc/xả và output backup của inverter.
5. Đồng bộ firmware và giao thức BMS.
6. Không trộn module Tower với Tower Pro.
7. Xác định mục tiêu mở rộng là tăng thời gian backup hay tăng tỷ lệ tự dùng.
8. So chi phí theo kWh khả dụng thay vì chỉ theo kWh danh định.

Nếu đang so ngân sách giữa các mức dung lượng, có thể tham khảo báo giá pin lưu trữ lithium cho hệ Hybrid để đặt Tower vào bối cảnh chi phí toàn hệ.

Ví dụ chọn dung lượng theo nhu cầu sử dụng

Một gia đình muốn duy trì tải trung bình 1,2 kW trong 6 giờ sẽ cần khoảng 7,2 kWh AC. Nếu giả định hiệu suất tổng thể inverter và hệ là 90%, năng lượng cần rút từ pin xấp xỉ 8,0 kWh.

Trong trường hợp này, T7 với 6,745 kWh khả dụng có thể thiếu nếu mục tiêu là đủ 6 giờ, còn T10 với 10,127 kWh khả dụng tạo biên hợp lý hơn. Ngược lại, nếu chỉ duy trì 500 W tải thiết yếu trong 6 giờ, nhu cầu AC khoảng 3 kWh và T7 đã có dư địa đáng kể.

Ví dụ chỉ dùng để minh họa cách suy luận. Cấu hình thực tế cần dùng profile tải, hiệu suất inverter, reserve SOC và công suất đỉnh của thiết bị.

FAQ về pin Dyness Tower

Phần dưới đây giải đáp nhanh các câu hỏi thường gặp nhất khi người dùng cân nhắc cấu hình Tower và kế hoạch mở rộng dung lượng.

Kết luận

Pin Dyness Tower nổi bật ở cấu trúc module điện áp cao rõ ràng: từ 2 module ở T7 đến 6 module ở T21, tương ứng dải năng lượng danh định 7,10–21,31 kWh. Với module HV9637 làm nền tảng, người dùng dễ hiểu cách dung lượng và điện áp tăng theo từng cấp, đồng thời có thể quy hoạch nhu cầu mở rộng từ đầu.

Giá trị lớn nhất của thiết kế này không phải chỉ là “xếp thêm pin”, mà là khả năng chọn cấu hình phù hợp với tải và mở rộng có kế hoạch. Khi muốn nâng dung lượng, cần kiểm tra đồng thời dải điện áp inverter, công suất sạc/xả, BMS, firmware, không gian lắp đặt và điều kiện ghép song song. Việc chọn đúng T7, T10, T14, T17 hay T21 vì vậy nên bắt đầu từ dữ liệu tải thực tế, không phải từ mức kWh lớn nhất.

Nếu Quý khách hàng cần tính dung lượng pin, kiểm tra inverter tương thích hoặc lập phương án mở rộng cho hệ Hybrid, hãy liên hệ Ngọc Thiên qua 02877798999. Đội ngũ kỹ thuật có thể hỗ trợ rà phụ tải, thời gian backup, dải điện áp và cấu hình pin phù hợp trước khi triển khai.
