Nhiều chủ đầu tư nhà xưởng và hộ gia đình khi lắp điện mặt trời thường chỉ quan tâm đến hiệu suất tấm pin hay giá thành bộ biến tần. Thực tế vận hành cho thấy, một trong những mối nguy lớn nhất đe dọa trực tiếp đến an toàn của toàn bộ công trình là sự cố cháy nổ do hồ quang điện gây ra. Để giải quyết triệt để rủi ro này, công nghệ phát hiện hồ quang AFCI đã ra đời và trở thành tiêu chuẩn bắt buộc giúp bảo vệ hệ thống solar luôn an toàn.
Sự cố hồ quang điện DC phát sinh từ các lỗi vật lý nhỏ như hở cáp, giắc kết nối MC4 bị lỏng hoặc môi trường ẩm ướt tích tụ lâu ngày. Nếu không được ngăn chặn kịp thời, dòng hồ quang có thể duy trì liên tục và tạo ra nguồn nhiệt lượng cực lớn. Qua bài viết này, đội ngũ kỹ sư Ngọc Thiên sẽ phân tích chi tiết về nguyên lý hoạt động của công nghệ bảo vệ này và giải pháp chống cháy nổ hệ solar hiệu quả cho doanh nghiệp.
Sự nguy hiểm của hồ quang điện DC trong hệ thống điện mặt trời
Trong hệ thống điện mặt trời, dòng điện một chiều (DC) được sinh ra từ các tấm pin năng lượng mặt trời và dẫn về inverter. Khác với dòng điện xoay chiều (AC) có biên độ liên tục đi qua điểm 0 (giúp hồ quang dễ tự dập tắt), dòng điện một chiều DC có xu hướng duy trì liên tục ở một điện áp cao ổn định. Khi xảy ra khe hở trong mạch điện, dòng điện DC sẽ ion hóa không khí và tạo ra tia lửa điện tự duy trì, gọi là hồ quang điện DC.
Nhiệt độ của một tia hồ quang điện DC khi phát sinh có thể vượt quá 3.000 độ C trong thời gian cực ngắn. Mức nhiệt này dễ dàng làm nóng chảy lớp vỏ nhựa cách điện của cáp solar, các hộp đấu nối và lan rộng ra các vật liệu dễ cháy xung quanh như mái tôn, lớp chống thấm hay khung giàn. Rủi ro cháy nổ do hồ quang điện DC luôn là mối đe dọa hàng đầu đối với sự an toàn của tài sản và tính mạng con người.
Hiện nay, các hệ thống solar áp mái thương mại và công nghiệp thường hoạt động ở điện áp DC rất cao, dao động từ 1.000V đến 1.500V. Điện áp càng lớn thì khoảng cách phóng điện càng xa và tia hồ quang càng khó dập tắt. Điều này khiến cho công tác kiểm soát rủi ro trở nên vô cùng phức tạp, đòi hỏi phải có một cơ chế phát hiện chủ động ngay từ khi tia lửa điện mới bắt đầu nhen nhóm.

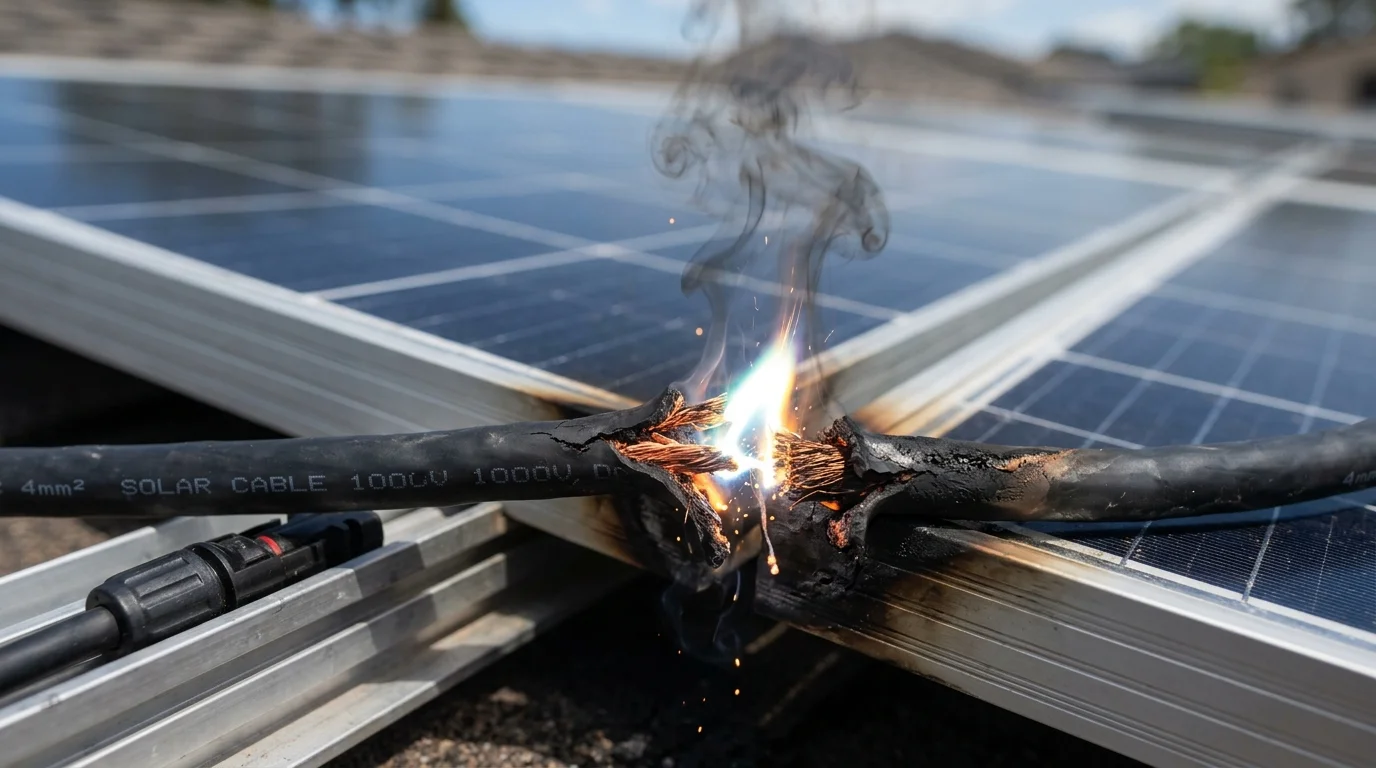

Sự cố hồ quang điện DC có thể sinh ra nhiệt độ cực cao gây nóng chảy thiết bị và cháy nổ nhà xưởng
Phân loại các dạng hồ quang điện DC thường gặp
Để xây dựng giải pháp phòng ngừa hiệu quả, người vận hành cần hiểu rõ các loại sự cố hồ quang điện DC có thể xảy ra trong hệ thống solar. Về mặt kỹ thuật, hồ quang điện DC được phân loại thành ba nhóm chính dựa trên vị trí và cách thức dòng điện phóng qua không khí.
Hồ quang nối tiếp (Series Arc)
Đây là dạng sự cố phổ biến nhất trong các hệ thống điện mặt trời. Hồ quang nối tiếp xảy ra khi có một điểm đứt gãy hoặc tiếp xúc kém trên đường dẫn dòng điện DC của một chuỗi pin (string). Dòng điện chạy dọc chuỗi pin bị gián đoạn, phóng điện qua khe hở vật lý nhỏ để duy trì mạch kín. Dạng hồ quang này thường xuất hiện ở các điểm giắc kết nối MC4 bị lỏng, mối hàn lỏng bên trong hộp junction box tấm pin, hoặc cáp DC bị nứt gãy.
Hồ quang song song (Parallel Arc)
Hồ quang song song xảy ra khi lớp cách điện giữa hai dây dẫn có cực tính ngược nhau (dây dương + và dây âm -) bị hỏng, khiến dòng điện phóng trực tiếp từ dây này sang dây kia. Khác với hồ quang nối tiếp, dòng điện của hồ quang song song không bị giới hạn bởi điện trở của chuỗi pin mà phụ thuộc vào dòng ngắn mạch của hệ thống. Do đó, hồ quang song song có mức năng lượng hủy diệt rất lớn và cực kỳ nguy hiểm.
Hồ quang với đất (Ground Arc)
Dạng sự cố này xuất hiện khi có sự phóng điện giữa dây dẫn DC mang dòng điện (dương hoặc âm) với hệ khung giàn kim loại được nối đất của hệ thống solar. Nguyên nhân thường do dây cáp bị trầy xước vỏ cách điện do cọ xát với cạnh sắc của khung nhôm hoặc do động vật cắn phá. Khi gặp trời mưa hoặc độ ẩm cao, dòng điện dễ dàng rò rỉ ra khung giàn và kích hoạt hồ quang điện nối đất.
| Tiêu chí so sánh | Hồ quang nối tiếp (Series Arc) | Hồ quang song song (Parallel Arc) | Hồ quang với đất (Ground Arc) |
|---|---|---|---|
| Vị trí phát sinh | Trên cùng một đường cáp hoặc điểm kết nối tiếp xúc kém | Giữa hai đường cáp có cực tính ngược nhau (+ và -) | Giữa cáp DC bị hở vỏ và hệ khung giàn kim loại nối đất |
| Mức năng lượng | Bị giới hạn bởi điện trở của toàn chuỗi tấm pin solar | Rất cao, phụ thuộc vào dòng ngắn mạch của hệ thống | Trung bình đến cao, tùy thuộc vào độ ẩm và điện trở đất |
| Mức độ nguy hiểm | Nguy cơ gây cháy nổ tại điểm tiếp xúc cục bộ | Cực kỳ nguy hiểm, có thể làm nóng chảy toàn bộ đường máng cáp | Nguy hiểm, có nguy cơ gây giật điện cho người vận hành |
| Khả năng phát hiện | Dễ phát hiện qua tính năng phát hiện hồ quang AFCI tích hợp | Khó phát hiện hơn do đòi hỏi cảm biến đo dòng rò nhạy bén | Thường được phát hiện qua hệ thống giám sát cách điện (ISO) |
Nguyên nhân phát sinh sự cố hồ quang điện DC
Thực tế vận hành tại các dự án áp mái cho thấy, sự cố hồ quang điện DC hiếm khi tự nhiên xuất hiện mà thường là kết quả của một chuỗi các tác động vật lý, môi trường hoặc sai sót kỹ thuật tích tụ theo thời gian. Hiểu rõ các nguyên nhân này giúp doanh nghiệp chủ động hơn trong khâu phòng ngừa, đảm bảo an toàn điện mặt trời.
- Lỗi đấu nối giắc MC4 không đồng bộ: Việc sử dụng các đầu nối MC4 từ các nhà sản xuất khác nhau hoặc bấm đầu cốt không chặt tay là nguyên nhân hàng đầu. Các điểm tiếp xúc lỏng lẻo này sẽ sinh nhiệt lớn khi hệ thống chạy full tải, lâu ngày gây biến dạng vỏ nhựa MC4 và tạo ra hồ quang nối tiếp.
- Dây cáp DC bị lão hóa và hư hại vật lý: Dây cáp solar chạy trên mái nhà phải chịu bức xạ UV cường độ cao và nhiệt độ thay đổi liên tục. Theo thời gian, lớp vỏ cách điện sẽ bị giòn nứt. Thêm vào đó, sự cắn phá của chuột hoặc gió bão làm cọ xát cáp vào khung kim loại cũng làm tăng nguy cơ rò rỉ điện.
- Sự cố đọng nước và oxy hóa điểm đấu nối: Nếu tủ điện ngoài trời hoặc các giắc cắm MC4 không đạt tiêu chuẩn kháng nước bụi IP67/IP68, nước mưa có thể xâm nhập. Độ ẩm cao kết hợp với muối trong không khí gây oxy hóa các bề mặt kim loại tiếp xúc, làm tăng điện trở tiếp xúc và phát sinh hồ quang.
- Sai sót trong quá trình thi công lắp đặt: Đội ngũ kỹ thuật thiếu kinh nghiệm kéo cáp quá căng, uốn cong cáp vượt bán kính tối thiểu cho phép, hoặc không cố định cáp solar vào máng cáp chắc chắn dẫn đến hiện tượng cáp bị kéo giãn, đứt ngầm mối nối.
Công nghệ phát hiện hồ quang AFCI và nguyên lý hoạt động
AFCI là viết tắt của Arc Fault Circuit Interrupter — Thiết bị ngắt mạch sự cố hồ quang. Trong ngành điện mặt trời, công nghệ phát hiện hồ quang AFCI được tích hợp như một giải pháp bảo vệ chủ động. Thay vì đợi sự cố chập cháy xảy ra rồi mới ngắt cầu chì hay aptomat thông thường (vốn không thể dập được hồ quang DC), AFCI ngăn chặn hiểm họa ngay từ giai đoạn sơ khởi.
Nguyên lý hoạt động của công nghệ này dựa trên việc phân tích các đặc trưng tần số của dòng điện. Khi dòng điện DC chảy bình thường qua hệ thống, dạng sóng của nó tương đối phẳng và ổn định. Tuy nhiên, khi một tia hồ quang điện xuất hiện, nó sẽ tạo ra các dao động tần số cao dị thường (thường từ vài chục kHz đến vài MHz) chồng lên dòng điện DC chính.
Bộ xử lý tín hiệu số DSP (Digital Signal Processor) đặt bên trong inverter sẽ liên tục quét và lọc các tín hiệu nhiễu tần số cao này. Bằng cách áp dụng các thuật toán phân tích toán học tiên tiến, hệ thống phát hiện hồ quang AFCI sẽ phân tách dạng sóng hồ quang đặc trưng ra khỏi các loại nhiễu thông thường của inverter (như nhiễu do đóng cắt IGBT hay nhiễu từ lưới điện).
Khi phát hiện dạng sóng trùng khớp với hồ quang điện DC trong khoảng thời gian quy định (thường dưới 0.5 giây), bộ điều khiển trung tâm của inverter sẽ ngay lập tức phát lệnh ngắt mạch DC. Việc ngắt dòng điện này khiến tia hồ quang mất nguồn cấp năng lượng và tự dập tắt hoàn toàn, loại bỏ nguy cơ gây cháy nổ vật liệu xung quanh. Đồng thời, inverter tích hợp tính năng phát hiện hồ quang AFCI sẽ phát cảnh báo lỗi hồ quang lên hệ thống giám sát để người vận hành kiểm tra vị trí sự cố.

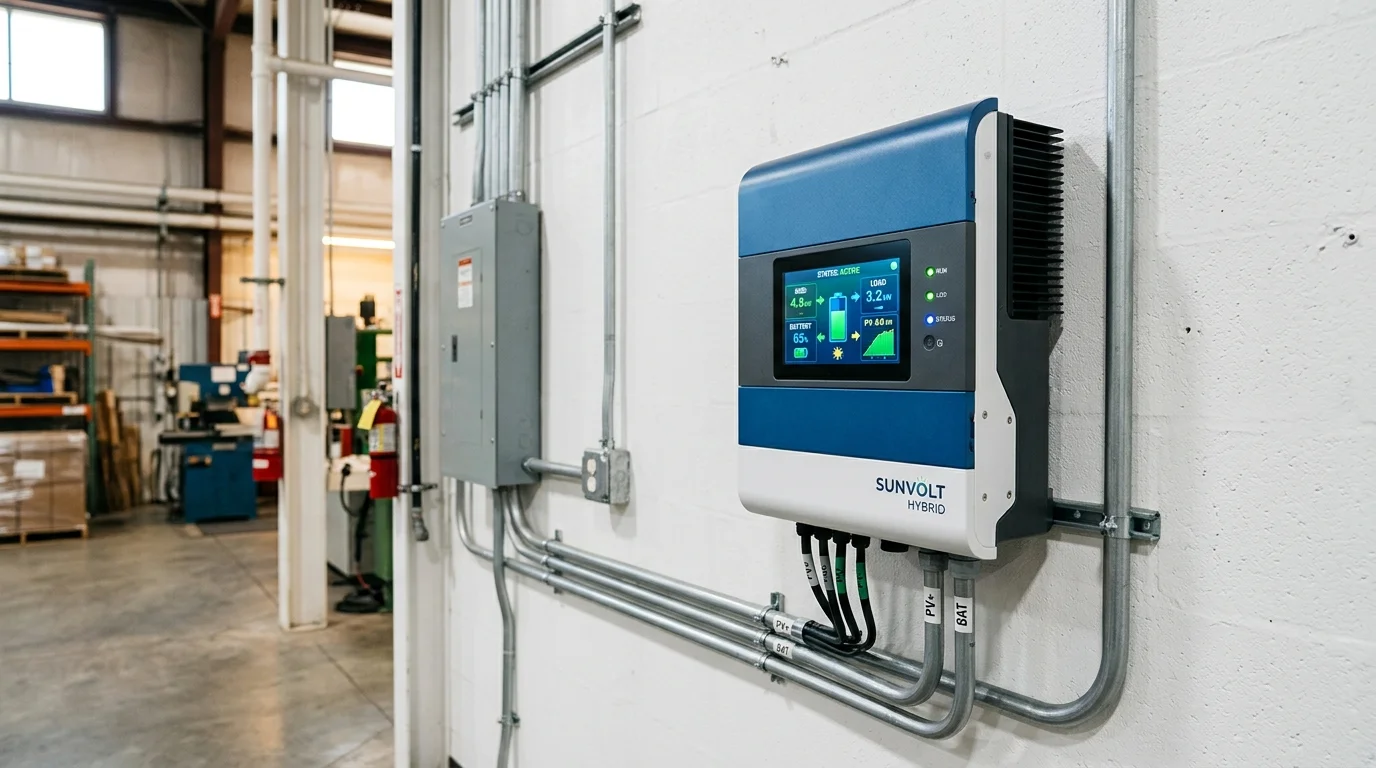

Nguyên lý hoạt động của công nghệ phát hiện hồ quang AFCI thông qua phân tích tín hiệu số tần số cao
Các tiêu chuẩn quốc tế và quy chuẩn Việt Nam về AFCI
Nhận thức được mức độ nguy hiểm của hồ quang điện DC đối với công tác phòng cháy chữa cháy, nhiều quốc gia phát triển đã đưa AFCI vào luật định bắt buộc đối với các hệ thống điện mặt trời áp mái. Việc tuân thủ các tiêu chuẩn này giúp đảm bảo tính đồng bộ và chất lượng vận hành an toàn của dự án.
Tiêu chuẩn NEC 690.11 (Mỹ)
Tại Mỹ, Bộ luật Điện lực Quốc gia (NEC) từ phiên bản 2011 đã bắt buộc các hệ thống điện mặt trời lắp đặt trên mái tòa nhà có điện áp DC từ 80V trở lên phải trang bị hệ thống phát hiện và dập tắt sự cố hồ quang điện DC. Thiết bị này phải được chứng nhận theo tiêu chuẩn kiểm định UL 1699B nghiêm ngặt.
Tiêu chuẩn quốc tế IEC 63027
Ủy ban Kỹ thuật Điện Quốc tế (IEC) đã ban hành tiêu chuẩn IEC 63027 quy định chi tiết về các yêu cầu kỹ thuật và phương pháp thử nghiệm đối với thiết bị phát hiện hồ quang điện DC trong các hệ thống PV. Đây là thước đo chuẩn mực để đánh giá hiệu quả hoạt động của các thuật toán AFCI trên inverter toàn cầu.
Quy chuẩn PCCC tại Việt Nam
Mặc dù trước đây quy định về AFCI tại Việt Nam chưa thực sự rõ ràng, tuy nhiên trong những năm gần đây, Bộ Công an và các cơ quan chức năng đã thắt chặt các hướng dẫn về an toàn điện mặt trời và phòng chống cháy nổ. Các dự án điện mặt trời áp mái doanh nghiệp, đặc biệt là tại các khu công nghiệp lớn, hiện nay đều được khuyến nghị hoặc bắt buộc phải có thiết bị inverter tích hợp tính năng AFCI đạt chuẩn quốc tế để được phê duyệt nghiệm thu PCCC.
Dòng inverter có AFCI chất lượng cao được ưa chuộng hiện nay
Để đảm bảo khả năng bảo vệ hệ thống solar tối ưu, việc lựa chọn thương hiệu inverter có AFCI tin cậy là bước đi chiến lược của doanh nghiệp. Dưới đây là các thương hiệu inverter có AFCI nổi bật trên thị trường mà đội ngũ Ngọc Thiên thường tin dùng cho các dự án.
Bộ biến tần Deye Hybrid & Grid-tied
Thương hiệu Deye đã tích hợp thành công tính năng này, tạo ra dòng inverter có AFCI thông minh trên cả hai dòng sản phẩm biến tần hòa lưới và biến tần hybrid. Thuật toán của Deye cho phép phát hiện tia hồ quang DC ở khoảng cách lên tới 200m dọc theo chuỗi pin, phản ứng ngắt mạch chỉ trong vòng chưa đầy 0.5 giây. Tính năng phát hiện hồ quang AFCI của Deye hoạt động ổn định và có khả năng tự động thiết lập lại sau sự cố kiểm tra an toàn.
Bộ biến tần Luxpower Tek
Luxpower cũng là cái tên được giới kỹ thuật đánh giá cao nhờ tích hợp tính năng phát hiện hồ quang AFCI phần cứng chất lượng cao trên các dòng inverter hybrid phổ thông và cao cấp. Khả năng lọc nhiễu chủ động giúp Luxpower hạn chế tối đa tình trạng tắt inverter ngoài ý muốn do nhiễu tần số của thiết bị điện trong nhà, đảm bảo sản lượng điện phát ra luôn tối ưu mà vẫn giữ vững độ an toàn cháy nổ cao.
Biến tần Huawei Smart PV Inverter
Huawei đi đầu trong việc ứng dụng trí tuệ nhân tạo (AI) vào tính năng phát hiện hồ quang AFCI. Bằng cách huấn luyện mô hình học sâu (Deep Learning) trên cơ sở dữ liệu hàng triệu dạng sóng hồ quang thực tế, thuật toán AI AFCI của Huawei có thể nhận dạng chính xác nguồn gốc tia lửa điện, tự động ngắt mạch trong vòng 0.5 giây và xác định vị trí lỗi chính xác đến từng tấm pin thông qua bộ tối ưu hóa optimizer.

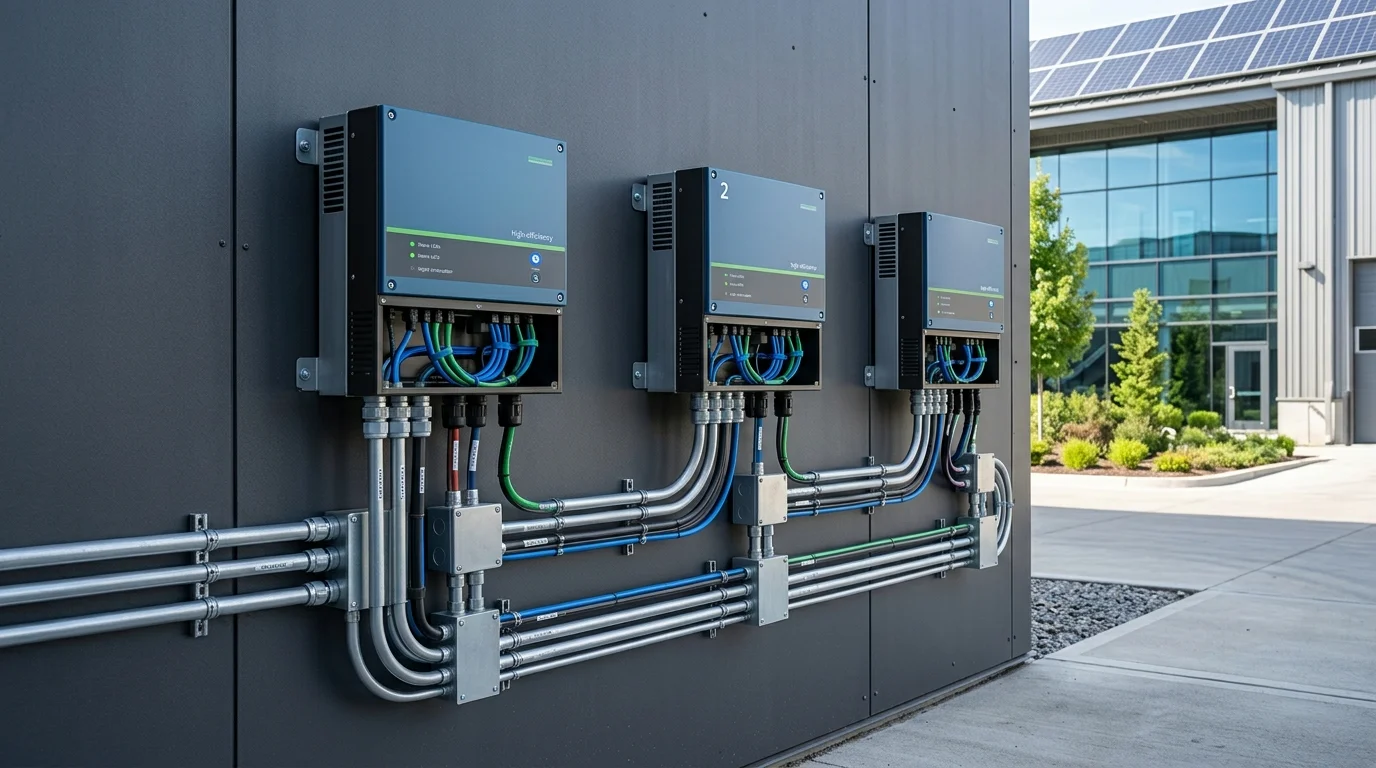

Các dòng inverter hiện đại được trang bị tính năng phát hiện hồ quang AFCI chủ động
Giải pháp bảo trì và nâng cao an toàn điện mặt trời từ Ngọc Thiên
Công nghệ AFCI trên inverter là lớp bảo vệ cuối cùng vô cùng hiệu quả, tuy nhiên để đạt được mức độ an toàn cháy nổ tuyệt đối, doanh nghiệp cần kết hợp đồng bộ với một quy trình thiết kế, thi công tiêu chuẩn và chế độ bảo trì định kỳ chuyên nghiệp. Ngọc Thiên cung cấp gói giải pháp kỹ thuật toàn diện giúp khách hàng yên tâm vận hành, nâng cao an toàn điện mặt trời cho doanh nghiệp.
Đầu tiên, trong khâu thi công nhằm chống cháy nổ hệ solar, đội ngũ kỹ sư Ngọc Thiên luôn sử dụng các loại cáp DC chống cháy chuyên dụng từ các thương hiệu uy tín, luồn dây trong ống thép hoặc máng cáp kim loại có nắp đậy để cách ly hoàn toàn với kết cấu mái tôn của nhà xưởng. Các mối nối MC4 được bấm bằng kìm chuyên dụng lực cơ khí và quét lớp keo chống thấm bảo vệ.
Thứ hai, chúng tôi áp dụng công nghệ Thermography (chụp ảnh nhiệt hồng ngoại) định kỳ để rà soát toàn bộ bề mặt hệ thống solar. Bằng cách sử dụng các camera nhiệt chuyên dụng tầm xa, kỹ sư Ngọc Thiên có thể phát hiện sớm các điểm nóng (hotspot) bất thường trên tấm pin hay đầu nối MC4 ngay cả khi chúng chưa phát sinh dòng hồ quang điện. Việc này giúp xử lý triệt để nguy cơ cháy nổ từ trong trứng nước.
Cuối cùng, Ngọc Thiên hỗ trợ kiểm tra và thử nghiệm định kỳ tính năng phát hiện hồ quang AFCI của inverter bằng các thiết bị tạo dòng hồ quang giả lập chuyên nghiệp. Điều này đảm bảo thuật toán AFCI luôn trong trạng thái hoạt động nhạy bén, không bị trễ hay tê liệt do bụi bẩn ẩm ướt bám vào các cổng kết nối DC của bộ biến tần theo năm tháng vận hành.

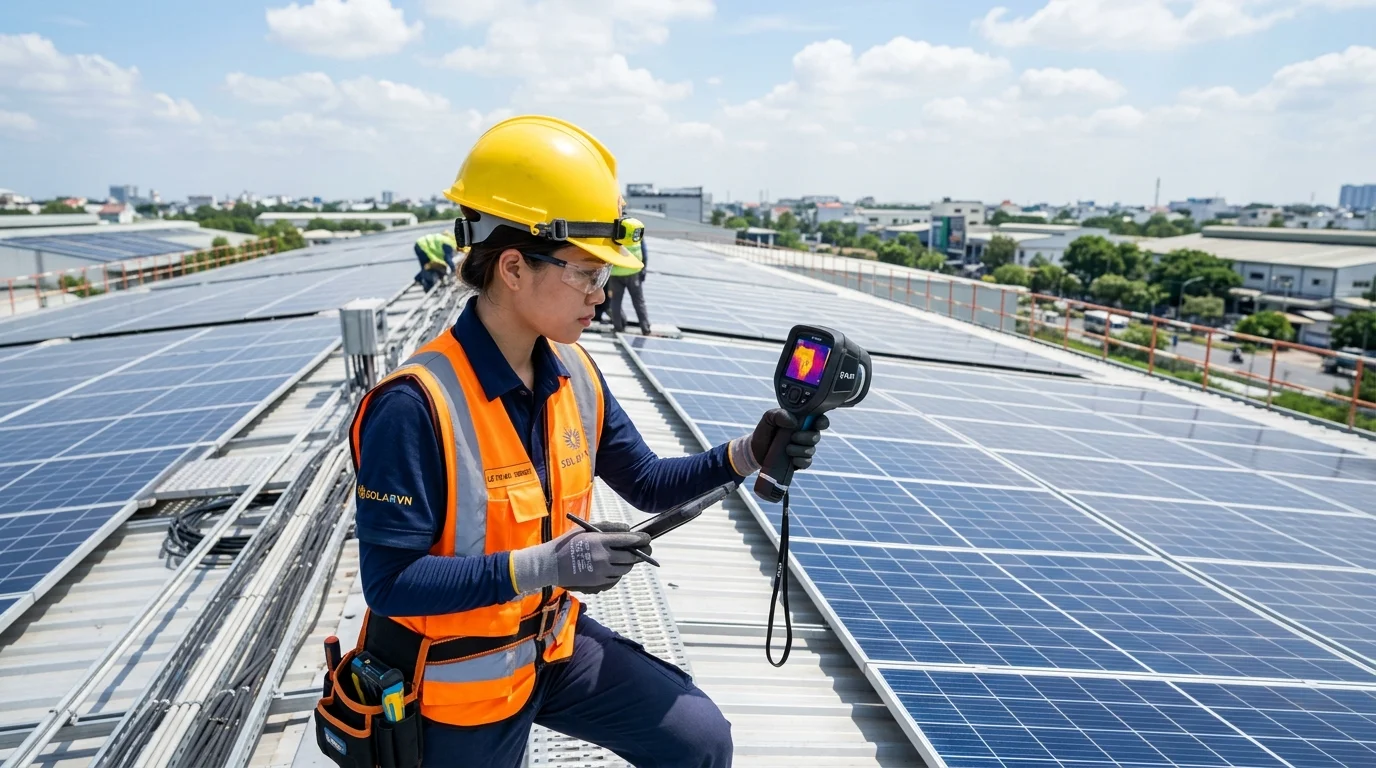

Kỹ sư tiến hành kiểm tra nhiệt hồng ngoại phát hiện hotspot trên hệ pin mặt trời
Kết luận và khuyến nghị từ kỹ sư Ngọc Thiên
Công nghệ phát hiện hồ quang AFCI không còn là một tính năng đi kèm tùy chọn mà đã trở thành tiêu chuẩn kỹ thuật bắt buộc để bảo vệ sự bền vững của các dự án điện mặt trời áp mái. Đối với các doanh nghiệp, việc đầu tư inverter tích hợp AFCI đạt chuẩn giúp bảo vệ khối tài sản nhà xưởng hàng chục tỷ đồng trước nguy cơ cháy nổ, đồng thời đảm bảo quy trình kiểm duyệt an toàn PCCC diễn ra nhanh chóng.
Dưới góc nhìn tối ưu chi phí và phòng ngừa rủi ro lâu dài, việc chọn một đơn vị thiết kế thi công uy tín là yếu tố then chốt để chống cháy nổ hệ solar toàn diện. Ngọc Thiên cam kết cung cấp các thiết bị biến tần tích hợp công nghệ AFCI thông minh hàng đầu và quy trình lắp đặt, bảo trì kỹ thuật chuẩn mực nhất, mang lại sự an tâm tuyệt đối cho quá trình chuyển dịch năng lượng xanh của doanh nghiệp.
