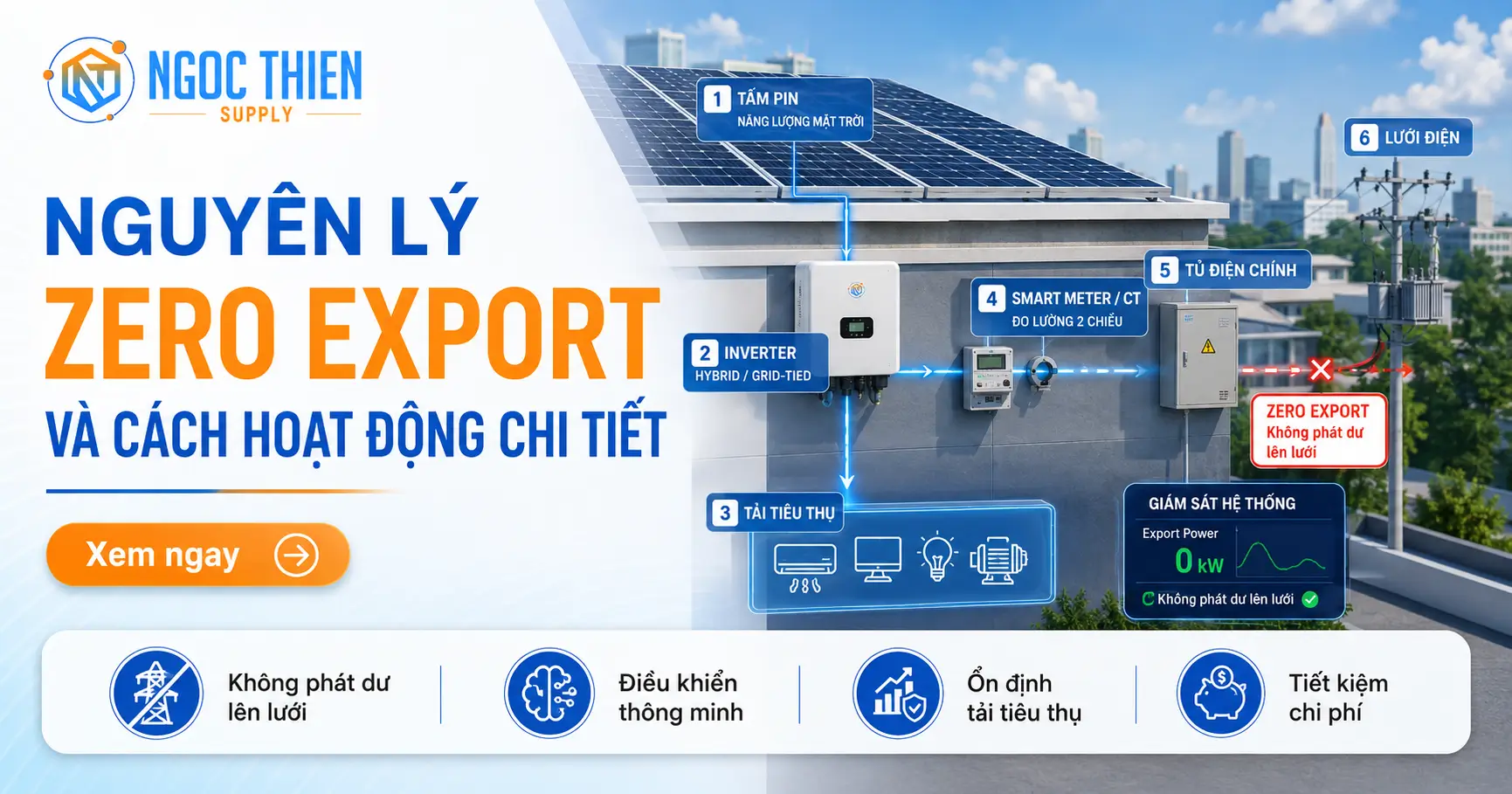

Nguyên lý Zero Export và cách hoạt động chi tiết

Theo Nghị định 135/2024/NĐ-CP về khuyến khích phát triển điện mặt trời mái nhà tự sản xuất, tự tiêu thụ, việc nắm rõ nguyên lý Zero Export (hòa lưới chống phát ngược) là cơ sở kỹ thuật quan trọng giúp các doanh nghiệp, nhà xưởng được miễn trừ giấy phép hoạt động và tối ưu hóa hệ thống tự sản tự tiêu. Thuật ngữ này hiện diện trong hầu hết các hồ sơ thiết kế kỹ thuật của nhà xưởng, doanh nghiệp và hộ gia đình.

Vậy nguyên lý zero export là gì và cơ chế hoạt động của bộ thiết bị chống phát ngược thông minh này diễn ra như thế nào trong thực tế? Làm sao để đảm bảo hệ thống không phát ngược bất kỳ kWh điện thừa nào lên lưới điện EVN để tránh các rắc rối pháp lý? Bài viết dưới đây của Ngọc Thiên sẽ phân tích chi tiết cấu tạo, nguyên lý vận hành và những lưu ý kỹ thuật quan trọng của giải pháp Zero Export này.

Nguyên lý zero export là gì?

Zero Export (hay còn gọi là giải pháp chống phát ngược) là một cơ chế điều khiển thông minh được tích hợp vào hệ thống điện mặt trời hòa lưới. Mục đích cốt lõi của giải pháp này là đảm bảo toàn bộ lượng điện năng do dàn pin mặt trời sản sinh ra sẽ chỉ được tiêu thụ bởi các phụ tải điện trong nhà hoặc nạp vào pin lưu trữ (nếu có), tuyệt đối không để dòng điện dư thừa chảy ngược qua công tơ điện lực ra ngoài lưới điện quốc gia.

Bối cảnh ra đời của giải pháp Zero Export tại Việt Nam

Trước đây, các hệ thống điện mặt trời hòa lưới sử dụng công tơ hai chiều để ghi nhận sản lượng điện phát ngược lên lưới và doanh nghiệp được EVN chi trả tiền theo giá FIT. Tuy nhiên, sau khi các quyết định về giá FIT hết hiệu lực, điện lực địa phương kiểm soát nghiêm ngặt việc phát điện lên lưới khi chưa có thỏa thuận đấu nối thương mại.

Việc lắp đặt hệ thống hòa lưới thông thường không có bám tải sẽ khiến lượng điện dư thừa đi qua công tơ 2 chiều. EVN sẽ ghi nhận đây là dòng điện phát ngược không hợp lệ và có thể tiến hành ngừng cấp điện hoặc phạt kỹ thuật. Do đó, tích hợp thiết bị Zero Export là giải pháp bắt buộc để hệ thống điện mặt trời hoạt động an toàn và hợp pháp.

Cấu tạo của hệ thống chống phát ngược Zero Export

Hệ thống chống phát ngược Zero Export không hoạt động độc lập mà là sự phối hợp nhịp nhàng giữa các thiết bị đo đếm dòng điện và bộ điều khiển trung tâm của inverter.

Thiết bị đo đếm năng lượng thông minh (Smart Meter)

Smart Meter (hay đồng hồ thông minh) là thiết bị đo đếm điện năng đa năng được lắp đặt trực tiếp tại điểm đấu nối điện tổng của ngôi nhà hoặc nhà xưởng (ngay sau công tơ điện của EVN). Thiết bị này có nhiệm vụ đo đạc liên tục các thông số dòng điện, điện áp, góc lệch pha và tính toán chiều của dòng điện (nhập khẩu điện lưới hay xuất khẩu điện mặt trời) theo thời gian thực.

Biến dòng cảm biến dòng điện (Current Transformer – CT)

Vòng cảm biến dòng CT là các cuộn cảm kẹp bao quanh dây điện nguồn tổng của ngôi nhà. Cảm biến CT liên tục đo lường cường độ dòng điện chạy qua dây dẫn bằng nguyên lý cảm ứng điện từ và gửi tín hiệu analog về cho Smart Meter xử lý. Đối với hệ thống điện 1 pha sẽ sử dụng 1 cuộn CT, hệ thống 3 pha sử dụng 3 cuộn CT kẹp tương ứng với 3 dây pha nóng.

Bộ xử lý và điều khiển trung tâm của Inverter

Biến tần Inverter (hòa lưới hoặc hybrid) đóng vai trò là cơ cấu chấp hành nhận dữ liệu từ Smart Meter thông qua đường truyền thông cáp RS485 (giao thức Modbus RTU). Chip xử lý tín hiệu số bên trong inverter liên tục chạy thuật toán điều chỉnh để thay đổi công suất phát của các chuỗi pin mặt trời tương ứng với dữ liệu nhận được.

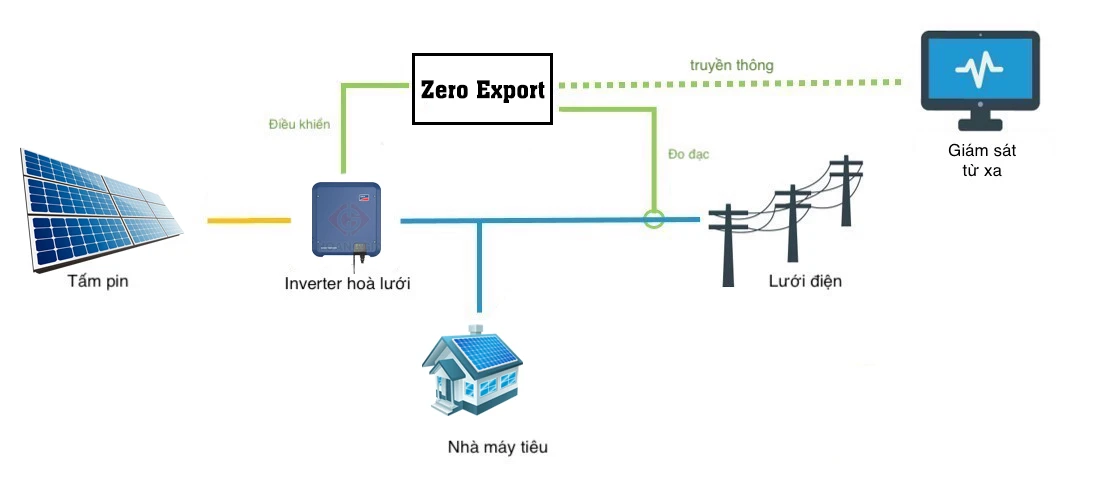

Nguyên lý zero export hoạt động như thế nào trong thực tế?

Cơ chế điều khiển bám tải của Zero Export hoạt động theo một vòng lặp kín (Closed Loop Control) diễn ra liên tục với chu kỳ phản hồi cực kỳ nhanh (dưới 1 đến 2 giây). Quy trình vận hành tuần tự được mô tả chi tiết qua các bước dưới đây:

Giải thuật điều khiển :

• Bước 1: Module Zero Export lấy công suất P từ tải trong thời gian T1.
• Bước 2: Module Zero Export tính toán và so sánh công suất P tải và P phát điện từ hệ thống điện mặt trời trong khoảng thời gian T2.
• Bước 3: Module Zero Export gởi lệnh điều khiển tới các Inverter để tăng/giảm công suất phát so với P tải tại bước 1.

Tổng thời gian điều khiển t = (T1+T2)*N + T3;

Trong đó

N – số Inverter trên chuỗi điều khiển.

Thời gian đáp ứng lệnh sau khi Inverter thực hiện tăng hoặc giảm công suất dao động từ 5-15s từ khi nhận được lệnh từ Zero_Export Module tùy hãng sản xuất Inverter.

Như vậy chúng ta có thể hiểu một cách đơn giản về Zero Export như sau:

Trường hợp P phát solar < P tải: Công suất phát từ hệ thống điện mặt trời nhỏ hơn công suất tải tiêu thụ nên giống các hệ thống Solar đơn thuần và hệ thống điện lưới cấp thêm phần còn thiếu vào.

Trường hợp P phát solar > P tải: Công suất phát từ hệ thống điện mặt trời > Công suất phụ tải tải tiêu thụ thì Module Zero Export sẽ gởi các lệnh tới Inverter thông qua giao thức Modbus để thực hiện giảm việc phát điện mặt trời phù hợp với phụ tải tiêu thụ và ngăn không cho phát ngược lên lưới điện.

Thời gian điều khiển của Zero Export phụ thuộc vào:

• Tốc độ Baudrate của các thiết bị setting Modbus bao gồm đồng hồ Kwh Meter, biến tần Inverter…
• Khoảng cách dây dẫn đến khoảng cách giữa các biến tần Inverter
• Chủng loại cáp điện dùng được dùng kết nối Modbus.
• Phụ thuộc vào số lượng Points ( điểm lấy dữ liệu điều khiển/hiển thị/ tính toán…)

Các hãng inverter tích hợp sẵn Zero Export

Để bắt kịp xu hướng lắp điện mặt trời, một số loại Inverter hiện nay đều được cải tiến phát triển thêm chức năng này để đáp ứng như cầu của thị trường. Trong đó Luxpower, SMA và Sungrow là các thương hiệu được Ngọc Thiên ưu tiên sử dụng vì khả năng bám công suất, độ bền cũng như tối ưu hóa công suất cực đại.

• Inverter Hybrid Luxpower là một sản phẩm đến từ thương hiệu Lux Power Technology. Sản phẩm hỗ trợ hoạt động hoà lưới và không hoà lưới, hoạt động tương thích với Máy phát điện, dải điện áp pin: 90-450V.
• Bộ inverter SMA được sản xuất bới thương hiệu hàng đầu thế giới SMA ( Đức), tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế. Được ứng dụng phổ biến cho tòa nhà thương mại và các hộ gia đình. Sản phẩm nổi bật với tính năng giám sát mở rộng, mọi tính năng và thông số vận hành được điều chỉnh từ xa để cải thiện thời gian hoạt động của hệ thống, hiệu suất chuyển đổi cao.
• Inverter Sungrow với nhiều ưu điểm vượt trội: Dải điện áp của pin lưu trữ điện rộng từ 150 ~ 600V; chuyển đổi sang chế độ dự phòng nhanh chóng đảm bảo cung cấp điện khi mất điện; sạc/xả nhanh đáp ứng nhu cầu tải tiêu thụ và lưu chuyển điện năng lưu trữ tốt hơn. Inverter cũng được thiết kế gọn nhẹ, tiết kiệm thời gian lắp đặt và có thể cài đặt cấu hình trực tiếp trên điện thoại…

Ưu điểm nổi bật của giải pháp Zero Export

Lắp đặt thiết bị chống phát ngược mang lại nhiều giá trị pháp lý và kinh tế quan trọng cho chủ đầu tư:

• Tuân thủ pháp luật, tránh rắc rối pháp lý: Đảm bảo hệ thống điện mặt trời tự sản tự tiêu hoạt động đúng quy chuẩn kỹ thuật của điện lực EVN địa phương, không bị phạt ngừng cấp điện do phát ngược điện bất hợp pháp.
• Chi phí đầu tư hợp lý: Giải pháp bám tải Zero Export chỉ yêu cầu lắp đặt thêm Smart Meter và cảm biến dòng CT (chi phí chỉ từ vài triệu đồng), rẻ hơn rất nhiều so với việc phải đầu tư hệ thống hybrid có kèm pin lưu trữ Lithium đắt tiền.
• Bảo vệ an toàn lưới điện nội bộ: Tự động khống chế công suất phát giúp tránh hiện tượng tăng điện áp cục bộ trên đường dây truyền tải nội bộ của nhà xưởng, giảm thiểu nguy cơ quá tải cháy chập thiết bị bảo vệ.
• Hiệu quả cao cho phụ tải ban ngày: Rất thích hợp cho các nhà xưởng, văn phòng dùng nhiều điện ban ngày, tận dụng trực tiếp năng lượng sạch tối đa.

Nhược điểm và hạn chế của giải pháp Zero Export

Mặc dù là giải pháp bắt buộc và tối ưu, Zero Export vẫn tồn tại một số điểm hạn chế kỹ thuật mà chủ đầu tư cần thấu hiểu:

• Hao phí sản lượng điện mặt trời tiềm năng (Curtailment): Vào những thời điểm trời nắng to nhưng nhu cầu sử dụng điện của nhà xưởng giảm (như giờ nghỉ trưa, ngày chủ nhật nghỉ sản xuất), inverter buộc phải giảm công suất phát. Năng lượng mặt trời dư thừa bị lãng phí do không được lưu trữ hay phát bán lên lưới.
• Phụ thuộc vào tốc độ truyền thông cáp tín hiệu: Nếu dây tín hiệu RS485 nối giữa Smart Meter và inverter bị đứt, lỏng đầu nối hoặc bị nhiễu điện từ, inverter sẽ mất kết nối với đồng hồ đo. Lúc này, để bảo đảm an toàn, inverter sẽ tự động ngắt phát điện hoàn toàn hoặc giảm công suất phát về mức an toàn tối thiểu (thường cài đặt ở mức 0% – 10%), làm gián đoạn sản lượng điện sạch của công trình.

Các thương hiệu thiết bị chống phát ngược phổ biến hiện nay

Ngọc Thiên luôn ưu tiên sử dụng các thiết bị đo đếm bám tải đồng bộ chính hãng theo inverter để đảm bảo độ nhạy phản hồi tốt nhất:

1. Growatt Smart Meter (Dòng SPM / TP-90): Đồng hồ đo đếm 1 pha và 3 pha chuyên dụng của hãng Growatt, kết nối hoàn hảo với các dòng inverter hòa lưới MIN, MOD và MAX công nghiệp.
2. Deye Smart Meter (Dòng Eastron SDM630 / Chint): Thiết bị đo đếm chất lượng cao, tích hợp màn hình LCD hiển thị thông số trực quan, kết nối truyền thông cực nhanh với inverter hòa lưới và hybrid của Deye.
3. Sungrow Smart Meter (Dòng DTSD1352): Đồng hồ đo đếm 3 pha chuyên dụng lắp đặt cho các dự án nhà xưởng lớn sử dụng inverter Sungrow.

Những lưu ý kỹ thuật quan trọng khi thi công và cấu hình Zero Export

Việc thi công hệ thống bám tải đòi hỏi tính chính xác tuyệt đối từ đội ngũ kỹ sư điện, bởi chỉ cần sai sót nhỏ sẽ khiến hệ thống không hoạt động hoặc hoạt động sai lệch:

• Chiều kẹp của cuộn cảm biến dòng CT: Trên mỗi vòng CT luôn có mũi tên ký hiệu chỉ hướng dòng điện chạy qua (thường ký hiệu $P1 \rightarrow P2$ hoặc mũi tên chỉ từ nguồn điện lưới vào tải tiêu thụ). Kỹ sư thi công bắt buộc phải kẹp đúng hướng mũi tên này. Nếu kẹp ngược, Smart Meter sẽ hiểu sai dòng điện lưới đi vào thành dòng điện phát ngược ra, khiến inverter lập tức ngắt toàn bộ công suất phát của dàn pin.
• Lựa chọn cáp tín hiệu RS485 chống nhiễu: Đường đi dây tín hiệu từ Smart Meter đặt ở tủ điện tổng ngoài cổng đến inverter đặt trên mái nhà xưởng có thể dài từ vài chục đến hàng trăm mét. Kỹ sư phải sử dụng cáp xoắn đôi chống nhiễu chuyên dụng có bọc giáp (shielded twisted pair) đi trong ống luồn độc lập, tránh đi chung máng cáp lực AC cao áp để ngăn ngừa nhiễu sóng làm gián đoạn truyền thông.
• Cài đặt đúng tỷ số biến dòng CT trên Inverter: Inverter cần được khai báo thông số tỷ số của cuộn CT sử dụng (ví dụ CT 100A/5A hoặc CT 200A/5A) để tính toán chính xác giá trị dòng điện thực tế chạy qua dây nguồn tổng.

Góc nhìn chuyên gia về tương lai của giải pháp Zero Export

Dưới đây là những chia sẻ công nghệ từ đội ngũ kỹ sư trưởng của Ngọc Thiên về xu hướng bám tải trong những năm tới:

• Kết hợp Zero Export với pin lưu trữ nhỏ (Hybrid hóa): Để khắc phục nhược điểm lãng phí sản lượng điện dư thừa vào buổi trưa hoặc ngày nghỉ, xu hướng hiện nay là lắp đặt thêm một bộ pin lưu trữ Lithium dung lượng vừa phải. Điện mặt trời dư thừa thay vì bị cắt giảm sẽ được inverter chuyển hướng nạp đầy vào pin lưu trữ này để sử dụng vào giờ chiều tối, tối ưu hóa tối đa hiệu quả kinh tế.
• Quản lý phụ tải thông minh (Smart Load Control): Inverter hybrid thế hệ mới sẽ tích hợp tính năng tự động kích hoạt các tải phụ có công suất lớn (như máy bơm nước, máy sạc xe điện, hệ thống đun nước nóng) khi phát hiện hệ thống chuẩn bị dư thừa điện mặt trời để tránh việc phải giảm công suất phát của dàn pin.

Các câu hỏi thường gặp (FAQ) về nguyên lý zero export

Kết luận và giải pháp năng lượng sạch từ Ngọc Thiên

Nguyên lý Zero Export chính là chìa khóa công nghệ giúp mở ra giải pháp tự sản tự tiêu điện mặt trời an toàn, hợp pháp và hiệu quả kinh tế cho các gia đình và doanh nghiệp hiện nay. Việc lựa chọn thiết bị bám tải chính hãng đồng bộ cùng biện pháp thi công chống nhiễu tín hiệu chuẩn kỹ thuật của Ngọc Thiên sẽ đảm bảo hệ thống vận hành bền bỉ trên 20 năm, đem lại lợi ích tối ưu cho công trình của bạn.

Quý khách hàng đang cần tư vấn giải pháp chống phát ngược Zero Export cho nhà xưởng hoặc gia đình của mình tại Gia Lai và các tỉnh khu vực miền Trung? Hãy liên hệ ngay với công ty Ngọc Thiên hôm nay để được các kỹ sư hàng đầu của chúng tôi khảo sát thực tế và lên phương án thiết kế báo giá tối ưu nhất.
