Trong bản đồ bức xạ, báo cáo giám sát và phần mềm thiết kế điện mặt trời, Irradiance và Irradiation thường xuất hiện cạnh nhau nhưng mang ý nghĩa khác nhau. Nhầm hai thuật ngữ có thể khiến người đọc sai đơn vị, giờ nắng đỉnh và sản lượng dự kiến.
Trả lời ngắn: Irradiance cho biết công suất bức xạ mặt trời tới một đơn vị diện tích tại một thời điểm, thường đo bằng W/m². Irradiation cho biết tổng năng lượng bức xạ nhận được trên một đơn vị diện tích trong một khoảng thời gian, thường đo bằng Wh/m² hoặc kWh/m².

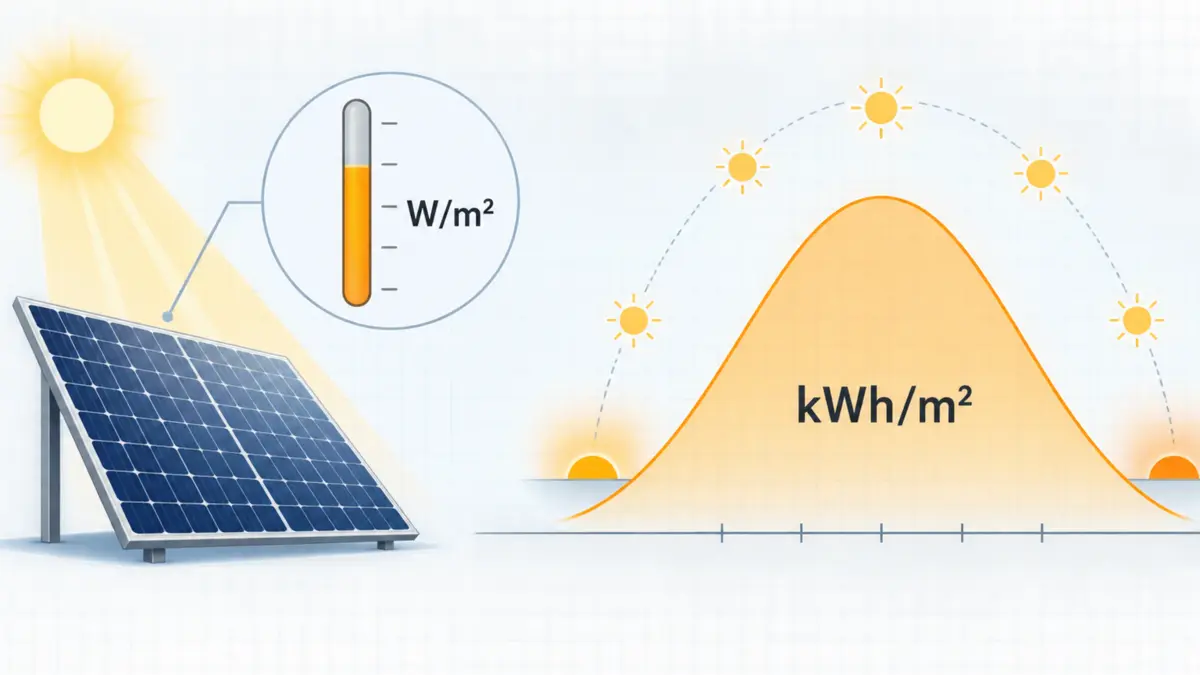

Irradiance giống “tốc độ nước chảy”; Irradiation giống “tổng lượng nước đã hứng”. Chuyển từ công suất sang năng lượng phải tính thời gian.
Tóm tắt nhanh: Irradiance và Irradiation
Bảng dưới đây giúp nhận diện đúng hai thuật ngữ trước khi đi sâu vào công thức và ứng dụng.
| Tiêu chí | Irradiance | Irradiation |
|---|---|---|
| Đại lượng vật lý | Công suất bức xạ trên một đơn vị diện tích | Năng lượng bức xạ tích lũy trên một đơn vị diện tích |
| Bản chất | Giá trị tại một thời điểm hoặc trung bình trong một bước đo ngắn | Tổng theo giờ, ngày, tháng, năm hoặc khoảng thời gian xác định |
| Đơn vị thường gặp | W/m², kW/m² | Wh/m², kWh/m², MJ/m² |
| Câu hỏi trả lời | “Nắng đang mạnh đến đâu?” | “Trong khoảng thời gian này nhận được bao nhiêu năng lượng?” |
| Dạng dữ liệu điển hình | Chuỗi số liệu mỗi giây, phút hoặc giờ | Tổng ngày, tổng tháng, tổng năm |
| Ứng dụng chính | Theo dõi tức thời, kiểm tra cảm biến, phân tích công suất PV | Đánh giá tài nguyên, ước tính sản lượng, so sánh mùa và địa điểm |
| Sai lầm thường gặp | Gọi W/m² là “lượng bức xạ trong ngày” | Bỏ mất khoảng thời gian đi kèm kWh/m² |
Hai cột không tách rời nhau. Irradiation chính là phần tích lũy của Irradiance theo thời gian trên cùng mặt phẳng đo.
Irradiance là gì?
Irradiance có thể dịch là suất bức xạ hoặc mật độ công suất bức xạ. Trong lĩnh vực điện mặt trời, thuật ngữ này chỉ công suất của bức xạ điện từ từ Mặt Trời nhận trên một đơn vị diện tích bề mặt. Đơn vị SI thường dùng là watt trên mét vuông, viết là W/m².
Hiểu đúng giá trị W/m²
Nếu cảm biến ghi 800 W/m² lúc 10 giờ 30 phút, điều đó có nghĩa mỗi mét vuông trên mặt phẳng của cảm biến đang nhận công suất bức xạ 800 W tại thời điểm hoặc trong khoảng lấy mẫu đó. Con số này chưa cho biết cả buổi sáng đã nhận bao nhiêu năng lượng.
Irradiance thay đổi liên tục theo vị trí Mặt Trời, mây, hơi nước, bụi khí quyển, góc nghiêng bề mặt, hướng đặt cảm biến và bóng che. Vì vậy, cùng một ngày, dữ liệu có thể tăng nhanh sau bình minh, đạt vùng cao quanh giữa trưa rồi giảm về chiều; mây đi qua tạo các đoạn sụt ngắn.
Giá trị 1.000 W/m² có ý nghĩa gì với tấm pin?
Mức 1.000 W/m² là điều kiện bức xạ được dùng trong bộ điều kiện thử tiêu chuẩn của module PV, nhưng không phải công suất điện mà một mét vuông tấm pin chắc chắn tạo ra. Công suất điện còn phụ thuộc diện tích module, hiệu suất chuyển đổi, nhiệt độ cell, phổ ánh sáng, góc tới và tổn hao hệ thống.
Ví dụ, tấm pin 550 W được đo trong điều kiện chuẩn. Ngoài thực địa, dù cảm biến cho 1.000 W/m², nhiệt độ cell cao hoặc góc tới không thuận lợi vẫn có thể khiến công suất DC thấp hơn mức danh định.
Irradiance thường được đo bằng thiết bị nào?
Pyranometer thường đo bức xạ trên mặt phẳng ngang hoặc đồng phẳng với giàn pin. Pyrheliometer đo thành phần trực tiếp theo phương vuông góc với tia nắng và cần cơ cấu bám Mặt Trời.
Irradiation là gì?
Irradiation là năng lượng bức xạ nhận được trên một đơn vị diện tích trong một khoảng thời gian. Trong tài liệu solar, từ insolation cũng thường được dùng với nghĩa gần tương đương khi nói về năng lượng mặt trời tích lũy. Đơn vị phổ biến là Wh/m² hoặc kWh/m²; đôi khi dữ liệu khí tượng dùng MJ/m².
Khoảng thời gian là phần bắt buộc của dữ liệu
Một giá trị “5 kWh/m²” chỉ đầy đủ khi biết đó là tổng trong ngày, tháng hay khoảng nào. Trong thiết kế điện mặt trời, cách ghi “5 kWh/m²/ngày” thường biểu thị năng lượng bức xạ trung bình mỗi ngày trên một mặt phẳng xác định. Với báo cáo năm, dữ liệu có thể được trình bày là kWh/m²/năm.
Không nên gọi kWh/m² là “cường độ” vì đây là năng lượng tích lũy. Cũng không nên bỏ mặt phẳng: tổng trên mặt phẳng ngang khác tổng trên mặt phẳng nghiêng theo hướng của giàn pin.
Từ Irradiance sang Irradiation
Về toán học, Irradiation là tích phân của Irradiance theo thời gian:
H = ∫ G(t) dt, tính từ t₁ đến t₂
Trong đó:
- H: tổng Irradiation, tính bằng Wh/m² hoặc kWh/m²;
- G(t): Irradiance tại từng thời điểm, tính bằng W/m²;
- dt: khoảng thời gian rất nhỏ dùng để cộng dồn năng lượng từ t₁ đến t₂.
Với dữ liệu rời rạc, phần mềm thường cộng các giá trị công suất trung bình trong từng bước thời gian. Nếu cảm biến ghi trung bình 600 W/m² trong 15 phút, năng lượng của bước đó xấp xỉ 600 × 0,25 = 150 Wh/m².
Ví dụ tính cho một ngày đơn giản
Giả sử mức bức xạ trung bình trên mặt phẳng tấm pin là 700 W/m² trong 2 giờ, 500 W/m² trong 3 giờ và 200 W/m² trong 2 giờ. Khi đó:
Công thức chung: Irradiation = Irradiance × Thời gian
Tính riêng từng khoảng:
- 700 W/m² × 2 giờ = 1.400 Wh/m²
- 500 W/m² × 3 giờ = 1.500 Wh/m²
- 200 W/m² × 2 giờ = 400 Wh/m²
Tổng Irradiation = 1.400 + 1.500 + 400 = 3.300 Wh/m² = 3,3 kWh/m²
Như vậy, tổng năng lượng bức xạ nhận được là 3,3 kWh/m².
GHI, DNI, DHI và POA liên quan thế nào?
Phân biệt Irradiance và Irradiation mới là bước đầu. Khi đọc dữ liệu solar, người dùng còn phải xác định thành phần bức xạ và mặt phẳng tiếp nhận.
GHI: bức xạ tổng trên mặt phẳng ngang
GHI, viết tắt của Global Horizontal Irradiance, là bức xạ tổng nhận trên bề mặt nằm ngang. Nó gồm thành phần trực tiếp chiếu lên mặt phẳng ngang và thành phần khuếch tán từ bầu trời. GHI thường xuất hiện trong bản đồ tài nguyên mặt trời và bộ dữ liệu khí tượng.
Khi GHI được cộng dồn theo ngày hoặc năm, đại lượng thu được về bản chất là irradiation trên mặt phẳng ngang. Một số cổng dữ liệu vẫn giữ tên trường GHI, vì vậy phải đọc cả đơn vị và mô tả trường.
DNI: bức xạ trực tiếp pháp tuyến
DNI, hay Direct Normal Irradiance, đo thành phần tia trực tiếp trên bề mặt luôn vuông góc với tia Mặt Trời. DNI đặc biệt quan trọng với hệ thống nhiệt điện mặt trời tập trung và các mô hình chuyển đổi bức xạ sang mặt phẳng nghiêng.
DHI: bức xạ khuếch tán trên mặt phẳng ngang
DHI, hay Diffuse Horizontal Irradiance, là phần bức xạ đến bề mặt ngang sau khi bị tán xạ trong khí quyển, không đi thẳng từ đĩa Mặt Trời. Vào ngày nhiều mây, tỷ trọng khuếch tán có thể tăng dù tổng bức xạ giảm.
POA: bức xạ trên mặt phẳng giàn pin
POA, viết tắt của Plane of Array, là bức xạ trên đúng mặt phẳng tấm pin. POA có thể gồm thành phần trực tiếp, khuếch tán từ bầu trời và phản xạ từ mặt đất. Với hệ PV mái nghiêng, POA thường liên hệ với sản lượng sát hơn GHI vì nó phản ánh hướng và độ nghiêng thực tế của module.
Khi đánh giá dự án, cần ghi rõ POA irradiance (W/m²) hay POA irradiation (kWh/m² trong một kỳ).
Giờ nắng đỉnh có phải số giờ Mặt Trời chiếu sáng?
Không. Giờ nắng đỉnh hay Peak Sun Hours là cách quy đổi tổng irradiation trong ngày về số giờ tương đương ở mức irradiance chuẩn 1.000 W/m². Nó không phải tổng số giờ từ lúc bình minh đến hoàng hôn.
Nếu irradiation trên mặt phẳng giàn pin trong ngày là 4,5 kWh/m², ngày đó tương đương 4,5 giờ nắng đỉnh:

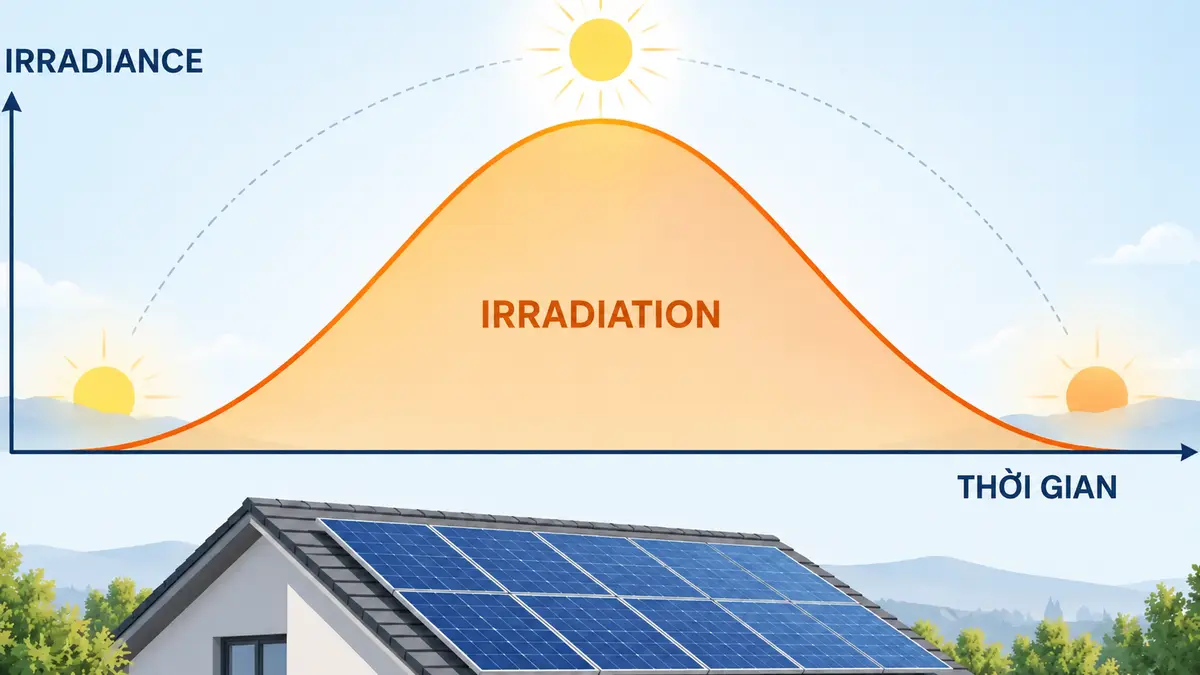

Trong thực tế, nắng có thể kéo dài 10–12 giờ nhưng cường độ biến thiên. Diện tích dưới đường cong cả ngày tương đương 4,5 giờ nếu “nén” toàn bộ năng lượng về mức 1 kW/m².
Khái niệm này hữu ích khi ước tính nhanh sản lượng, nhưng sản lượng AC còn phụ thuộc nhiệt độ, bóng che, bụi bẩn, dây dẫn và inverter. Xem thêm cách ntes.vn đưa bức xạ vào bài toán thực tế tại bài 10 tấm pin tạo bao nhiêu điện mỗi ngày.
Ứng dụng trong thiết kế và vận hành điện mặt trời
Hai đại lượng phục vụ các câu hỏi khác nhau. Dùng đúng dữ liệu giúp dự báo sản lượng có căn cứ và phát hiện bất thường chính xác hơn.
Khảo sát tài nguyên và ước tính sản lượng
Irradiation theo tháng hoặc năm cho biết tài nguyên năng lượng mặt trời của địa điểm. Kỹ sư kết hợp dữ liệu này với mặt phẳng giàn pin, công suất lắp đặt và tổn hao để ước tính sản lượng. Dữ liệu nhiều năm đáng tin cậy hơn một vài ngày đo tại chỗ.
Khi sơ bộ chọn quy mô hệ thống cho hộ gia đình, cần đặt tài nguyên bức xạ cạnh biểu đồ phụ tải, diện tích mái và tỷ lệ tự dùng. Bài chọn công suất điện mặt trời gia đình cung cấp thêm bối cảnh về bước lựa chọn công suất theo nhu cầu.
Theo dõi hiệu suất theo thời gian thực

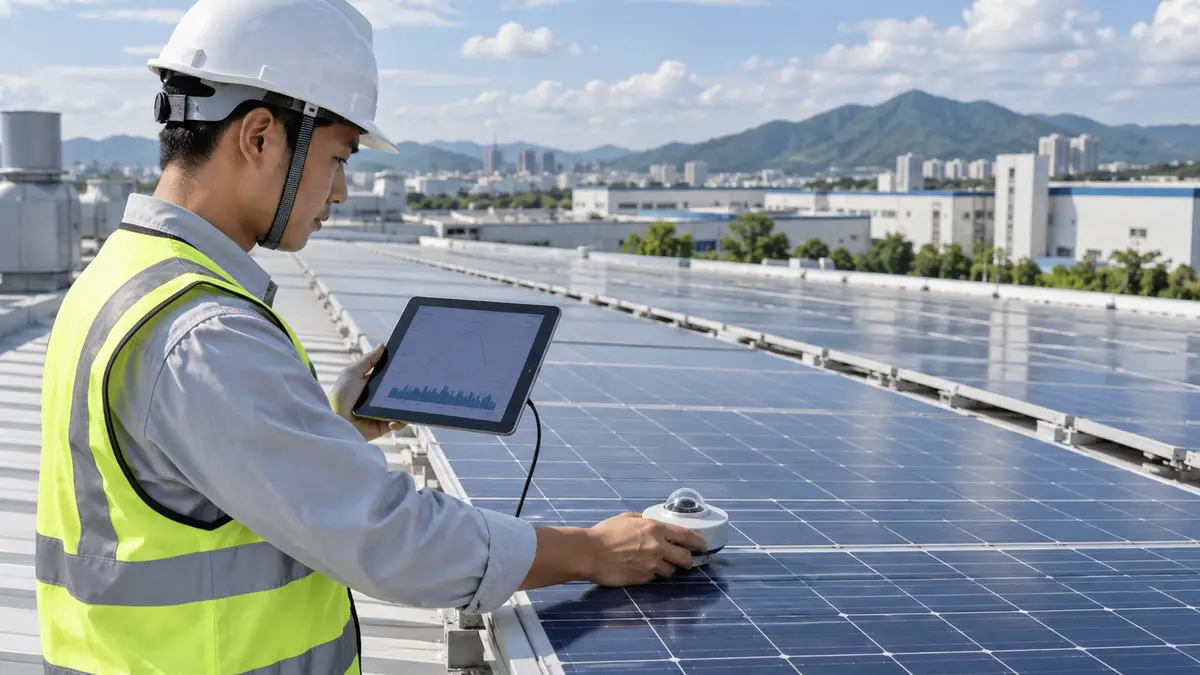

Irradiance tức thời giúp so sánh công suất PV với điều kiện nắng cùng thời điểm. Nếu POA irradiance cao nhưng công suất thấp bất thường, kỹ thuật viên sẽ kiểm tra nhiệt độ module, lỗi chuỗi, inverter, bóng che và bụi bẩn.
Không kết luận hệ thống lỗi từ một điểm đo; cần đồng bộ thời gian và đối chiếu chất lượng cảm biến, nhiệt độ cùng trạng thái vận hành.
Đánh giá hiệu suất theo ngày, tháng và năm
Irradiation tích lũy phù hợp để chuẩn hóa sản lượng theo kỳ. Các chỉ số như yield hoặc performance ratio cần dữ liệu đúng mặt phẳng, đúng khoảng thời gian và đủ độ phủ.
Nếu mất dữ liệu cảm biến trong hai giờ nắng mạnh nhưng vẫn cộng tổng ngày, irradiation bị thiếu và chỉ số hiệu suất có thể bị thổi phồng. Do đó, báo cáo phải nêu tỷ lệ dữ liệu hợp lệ và phương pháp bù dữ liệu nếu có.
Lựa chọn thiết bị không thể chỉ dựa vào irradiation
Irradiation cao cho thấy tiềm năng năng lượng, nhưng chưa đủ để chọn tấm pin hay inverter. Thiết kế còn cần biên độ nhiệt độ, điện áp chuỗi, dòng vào MPPT, tỷ lệ DC/AC, bóng che và phụ tải. Người đọc có thể xem thêm cách đọc thông số kỹ thuật datasheet inverter solar và phân tích tấm pin mặt trời N-type TOPCon để hiểu vai trò của thông số thiết bị bên cạnh tài nguyên bức xạ.
Tình huống thực tế: hai ngày có Irradiance đỉnh giống nhau
Giả sử hai ngày đều đạt đỉnh 1.000 W/m² vào khoảng trưa. Chỉ nhìn giá trị đỉnh, người dùng có thể nghĩ hai ngày tương đương.
Ngày A trời quang và duy trì bức xạ cao nhiều giờ, tổng POA irradiation đạt 5,8 kWh/m². Ngày B nhiều mây, chỉ chạm 1.000 W/m² trong khoảnh khắc và tổng ngày đạt 2,9 kWh/m².
Hai ngày có cùng Irradiance cực đại nhưng Irradiation ngày A gấp đôi ngày B. Sản lượng ngày A vì thế thường cao hơn, dù còn phụ thuộc nhiệt độ và tình trạng hệ thống.
Giá trị đỉnh phù hợp để xem điều kiện tức thời; tổng ngày phù hợp để đánh giá năng lượng thu được.
Checklist đọc dữ liệu bức xạ không nhầm đơn vị
Trước khi đưa một con số bức xạ vào báo cáo hoặc mô hình, hãy kiểm tra lần lượt các điểm sau:
- Đại lượng: dữ liệu là irradiance hay irradiation?
- Đơn vị: W/m², Wh/m², kWh/m² hay MJ/m²?
- Khoảng thời gian: tức thời, trung bình 1 phút, tổng giờ, ngày, tháng hay năm?
- Mặt phẳng: nằm ngang, pháp tuyến theo tia nắng hay đồng phẳng với giàn pin?
- Thành phần: global, direct, diffuse hay tổng trên mặt phẳng giàn pin?
- Dấu thời gian: mốc đầu kỳ, cuối kỳ hay trung tâm khoảng lấy mẫu; dùng múi giờ nào?
- Chất lượng dữ liệu: có cờ lỗi, khoảng trống, giá trị âm hoặc dữ liệu ban đêm bất thường không?
- Nguồn dữ liệu: đo tại chỗ, vệ tinh, tái phân tích khí tượng hay mô hình năm khí tượng điển hình?
- Mục đích dùng: theo dõi tức thời, tính tổng năng lượng, dự báo sản lượng hay so sánh hiệu suất?
Nếu bất kỳ mục nào chưa rõ, không nên quy đổi hoặc so sánh ngay. Hãy đọc metadata của nguồn dữ liệu hoặc hỏi đơn vị cung cấp.
Những sai lầm và rủi ro cần tránh
Các lỗi sau có thể làm sai dự báo sản lượng hoặc đánh giá vận hành dù phép tính nhìn có vẻ hợp lý.
Nhầm W/m² với kWh/m²
W/m² là mật độ công suất; kWh/m² là mật độ năng lượng. Không thể đổi trực tiếp nếu thiếu thời gian. Việc thêm chữ “mỗi ngày” vào W/m² cũng không biến nó thành năng lượng ngày.
Dùng một giá trị đỉnh để đại diện cho cả ngày
Đỉnh 1.000 W/m² có thể chỉ kéo dài vài phút. Sản lượng ngày phụ thuộc toàn bộ đường cong. Hãy dùng irradiation ngày thay vì irradiance cực đại khi ước tính năng lượng.
So sánh GHI với POA mà không chuyển đổi mặt phẳng
Giàn pin nghiêng nhận bức xạ theo hình học khác mặt phẳng ngang. So sánh trực tiếp hai dữ liệu có thể dẫn đến kết luận sai về hiệu suất. Cần mô hình chuyển vị hoặc cảm biến POA được lắp đúng hướng.
Bỏ qua bước thời gian khi cộng dữ liệu
Cộng các giá trị W/m² trong chuỗi 15 phút không cho ra Wh/m² nếu không nhân với 0,25 giờ. Với bước 5 phút, hệ số thời gian là 5/60 giờ. Dữ liệu bất đều càng cần tích phân theo đúng khoảng giữa các mẫu.
Nhầm năng lượng bức xạ với điện năng đầu ra
kWh/m² là năng lượng mặt trời tới một đơn vị diện tích, không phải kWh điện mà hệ thống xuất ra. Chuyển đổi sang điện năng cần mô hình module, diện tích/công suất lắp đặt và các tổn hao.
Khuyến nghị theo nhu cầu sử dụng
Không phải người dùng nào cũng cần cùng mức chi tiết. Chọn đúng loại dữ liệu sẽ tiết kiệm thời gian và giảm sai số.
Với hộ gia đình đang cân nhắc lắp đặt
Ưu tiên irradiation tháng/năm trên mặt phẳng phù hợp, biểu đồ phụ tải và khảo sát bóng che. Không chọn công suất chỉ từ “số giờ nắng” chung của tỉnh; hãy yêu cầu giải thích nguồn dữ liệu và giả định tổn hao.
Với doanh nghiệp và chủ đầu tư
Yêu cầu báo cáo sản lượng tháng, nguồn dữ liệu nhiều năm và mô tả rõ GHI/POA. Dự án lớn nên xét biến thiên; cảm biến vận hành cần được lắp, hiệu chuẩn và bảo trì phù hợp.
Với kỹ thuật viên vận hành
Đồng bộ thời gian giữa cảm biến, inverter và công tơ; kiểm tra góc, độ sạch và dữ liệu lỗi. Dùng irradiance cho phản ứng tức thời, irradiation cho tổng theo kỳ.
Câu hỏi thường gặp về Irradiance và Irradiation
Dưới đây là những thắc mắc phổ biến giúp bạn phân biệt và sử dụng hai đại lượng đúng cách.
Không. Irradiance đo công suất bức xạ trên diện tích bằng W/m² và xét năng lượng điện từ. Lux là đơn vị độ rọi có trọng số theo độ nhạy của mắt người. Hai đại lượng phục vụ mục đích khác nhau và không có hệ số đổi cố định cho mọi phổ ánh sáng.
Trong tài liệu năng lượng mặt trời, insolation thường được dùng để chỉ năng lượng bức xạ mặt trời tích lũy trên diện tích trong một khoảng thời gian, gần với solar irradiation. Tuy nhiên, nên đọc định nghĩa và đơn vị của từng nguồn vì cách dùng thuật ngữ có thể khác nhau.
Có, nếu irradiance thực sự giữ không đổi ở 1 kW/m² trong toàn bộ 5 giờ trên cùng mặt phẳng. Khi irradiance biến thiên, phải tích phân hoặc cộng năng lượng của từng bước thời gian.
GHI mô tả thành phần và mặt phẳng bức xạ. Khi GHI được tích lũy theo ngày, đơn vị trở thành kWh/m²/ngày. Vì vậy tên GHI vẫn được giữ, nhưng đại lượng trình bày lúc này là năng lượng tích lũy chứ không phải công suất tức thời.
Ưu tiên irradiation theo tháng trên mặt phẳng giàn pin hoặc dữ liệu GHI/DNI/DHI đủ để mô hình hóa sang POA, kết hợp nhiệt độ và tổn hao hệ thống. Không nên dùng duy nhất một giá trị irradiance tại buổi trưa.
Tùy mục tiêu. Trạm khí tượng có thể đo GHI trên mặt phẳng ngang; giám sát hiệu suất giàn PV thường cần cảm biến POA đồng phẳng với module. Hệ thống chuyên sâu có thể dùng cả hai để phục vụ nhiều phân tích.
Không thể chỉ từ một con số irradiation. Cần thêm công suất và đặc tính module, nhiệt độ, hướng/nghiêng, bóng che, tổn hao DC/AC, hiệu suất inverter, giới hạn vận hành và độ khả dụng hệ thống. Kết quả luôn là ước tính có giả định và sai số.
Kết luận: phân biệt đúng để tính đúng
Điểm cốt lõi khi phân biệt Irradiance và Irradiation là: Irradiance cho biết mật độ công suất bức xạ tại thời điểm đo bằng W/m²; Irradiation cho biết mật độ năng lượng tích lũy trong một khoảng thời gian bằng Wh/m² hoặc kWh/m². Irradiation là kết quả tích phân Irradiance theo thời gian, nhưng phép tính chỉ có ý nghĩa khi cùng mặt phẳng, cùng thành phần bức xạ và dữ liệu có chất lượng phù hợp.
Nếu bạn cần đánh giá mái, ước tính sản lượng hoặc xây dựng cấu hình điện mặt trời cho gia đình và doanh nghiệp, đội ngũ Ngọc Thiên có thể hỗ trợ khảo sát điều kiện thực tế, phân tích tài nguyên bức xạ và đề xuất phương án phù hợp với phụ tải. Hãy gửi yêu cầu tư vấn điện mặt trời hoặc gọi 02877798999 để được trao đổi cụ thể.
