Inverter clipping là hiện tượng công suất AC đầu ra của inverter bị giới hạn ở mức tối đa mà thiết bị cho phép, dù giàn pin DC tại thời điểm đó còn có khả năng tạo nhiều công suất hơn. Trên biểu đồ giám sát, đường công suất thường xuất hiện phần đỉnh bị “cắt phẳng” vào thời điểm bức xạ cao.
Clipping không đồng nghĩa inverter bị hỏng. Trong nhiều hệ PV, giàn pin DC được thiết kế lớn hơn công suất AC danh định của inverter để khai thác tốt hơn buổi sáng, buổi chiều và các thời điểm bức xạ không đạt đỉnh. Đổi lại, vào một số khoảng thời gian nắng tốt, phần công suất vượt giới hạn inverter sẽ không được chuyển hết thành điện AC.
Điều cần đánh giá không phải chỉ là “có clipping hay không”, mà là clipping xảy ra bao lâu, mất bao nhiêu kWh trong năm và phần năng lượng bị mất có nhỏ hơn lợi ích do oversizing giàn pin mang lại hay không.
Inverter clipping là gì?
Trong hệ điện mặt trời, module tạo ra điện DC và inverter chuyển đổi sang AC để cấp tải hoặc đưa vào hệ thống điện. Mỗi inverter có giới hạn công suất AC danh định.
Nếu công suất DC và hiệu suất chuyển đổi tại một thời điểm cho thấy inverter có thể tạo ra AC lớn hơn giới hạn danh định, inverter sẽ giới hạn đầu ra. NREL PVWatts mô hình hóa theo nguyên tắc: khi AC dự đoán vượt công suất nameplate, đầu ra được cắt tại giá trị nameplate.
Sandia PV Performance Modeling Collaborative mô tả inverter saturation/clipping là trạng thái công suất DC từ mảng PV vượt mức đầu vào mà inverter có thể xử lý cho đầu ra tối đa. Nhiều inverter sẽ dịch điểm vận hành DC ra khỏi điểm công suất cực đại để giảm lượng công suất nhận từ giàn pin.
Ví dụ đơn giản:
- Giàn pin có khả năng cung cấp mức công suất đủ để inverter tạo khoảng 5,4 kW AC.
- Inverter có công suất AC tối đa 5 kW.
- Đầu ra bị giới hạn quanh 5 kW.
- Khoảng 0,4 kW công suất tức thời tiềm năng không được chuyển thành AC tại thời điểm đó.
Dấu hiệu nhận biết inverter clipping trên biểu đồ
Clipping thường dễ thấy nhất vào ngày trời quang, bức xạ cao và hệ thống hoạt động ổn định. Tuy nhiên, chỉ nhìn một đường ngang trên biểu đồ chưa đủ để kết luận.

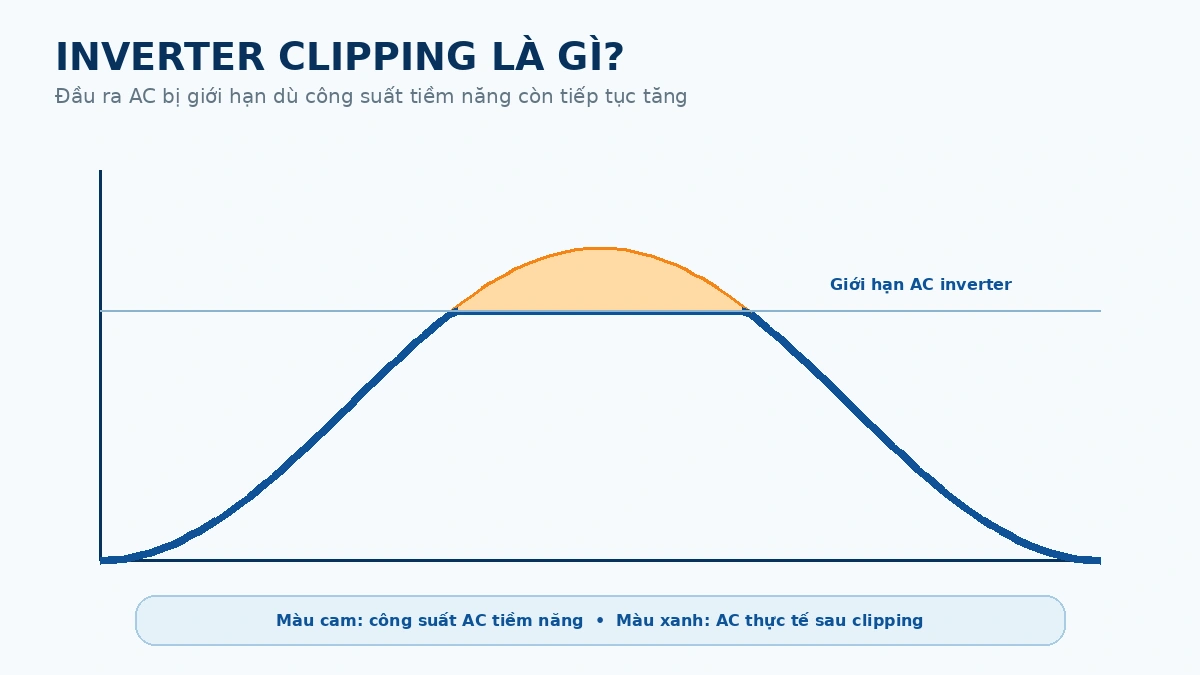

Một mẫu clipping điển hình có các đặc điểm:
- Công suất AC tăng từ buổi sáng.
- Gần trưa, đầu ra chạm đúng hoặc rất gần công suất AC tối đa của inverter.
- Đường công suất duy trì thành một đoạn bằng phẳng trong khi điều kiện nắng vẫn cải thiện.
- Sau đó công suất giảm khi bức xạ buổi chiều đi xuống.
- Hiện tượng lặp lại vào các ngày có điều kiện tương tự.
Ví dụ inverter 5 kW thường xuyên xuất hiện plateau gần 5 kW vào khoảng giữa trưa có thể là clipping. Nhưng nếu plateau chỉ ở 3,8 kW, nguyên nhân có thể là giới hạn xuất lưới, thermal derating, cài đặt công suất hoặc một cơ chế khác.
Nếu đang xem dữ liệu giám sát, nên đối chiếu cùng lúc:
- Công suất DC đầu vào.
- Công suất AC đầu ra.
- Nhiệt độ inverter.
- Điện áp và dòng DC.
- Điện áp lưới.
- Trạng thái giới hạn xuất lưới.
- Log cảnh báo hoặc trạng thái derating.
DC/AC ratio liên quan thế nào đến inverter clipping?
Khái niệm quan trọng nhất khi phân tích clipping là DC/AC ratio, còn được gọi là inverter loading ratio trong nhiều tài liệu kỹ thuật.
Công thức:
DC/AC ratio = Công suất STC của giàn pin DC / Công suất AC danh định của inverter
Ví dụ:

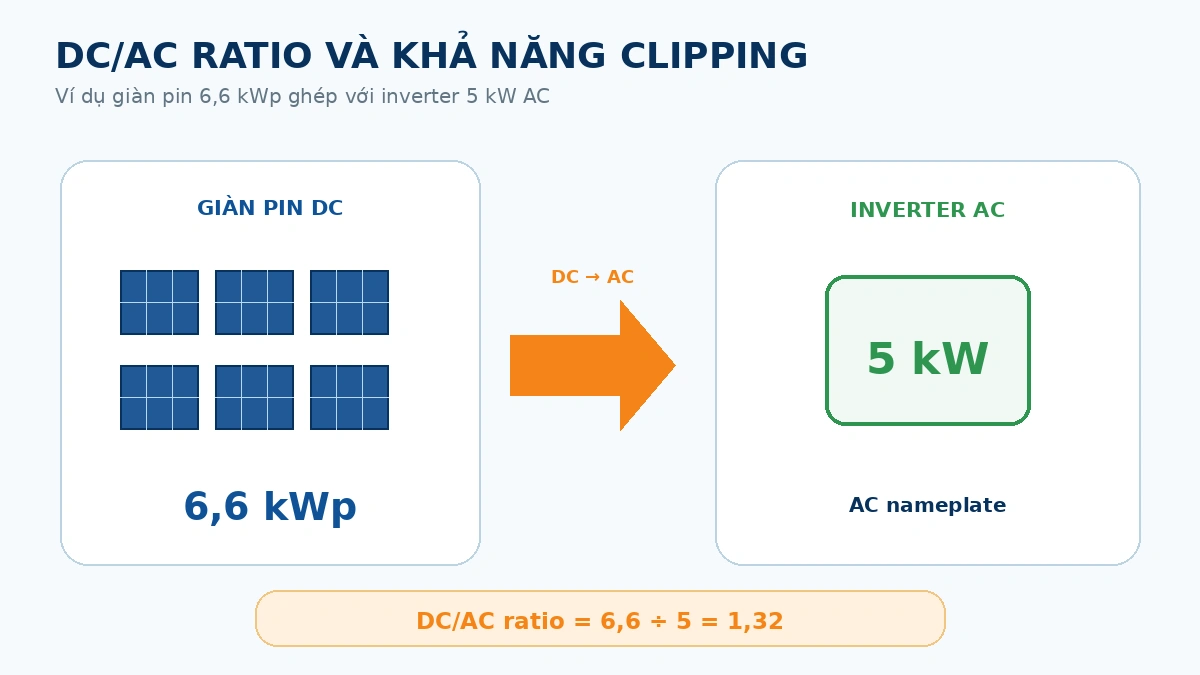

- Giàn pin: 6,6 kWp.
- Inverter: 5 kW AC.
Khi đó:
DC/AC ratio = 6,6 / 5 = 1,32
Tỷ lệ lớn hơn 1 nghĩa công suất danh định DC của giàn pin lớn hơn công suất AC inverter.
Điều này không có nghĩa hệ thống luôn bị mất 1,6 kW. Module hiếm khi duy trì đúng công suất STC ngoài thực tế vì bức xạ, nhiệt độ cell, góc tới, bụi, mismatch và tổn hao điện đều thay đổi. Oversizing DC có thể giúp inverter hoạt động gần vùng công suất hiệu quả lâu hơn vào sáng và chiều.
ntes.vn đã đề cập nền tảng DC/AC ratio trong bài cách tính công suất tấm pin năng lượng mặt trời. Khi áp dụng cho dự án thực tế, tỷ lệ phù hợp phải dựa trên datasheet inverter, khí hậu, góc mái, mục tiêu tài chính và mô phỏng sản lượng — không nên lấy một tỷ lệ cố định áp cho mọi hệ.
Vì sao hệ solar thường cố ý oversize giàn pin?
Giàn pin và inverter không nhất thiết phải có nameplate 1:1. Module hiếm khi duy trì công suất STC ngoài thực tế, nên tăng công suất DC có thể giúp hệ đạt mức hữu ích sớm hơn vào buổi sáng, duy trì tốt hơn về chiều và tận dụng inverter nhiều hơn trong năm.
Oversizing còn bù một phần ảnh hưởng của nhiệt độ, bụi bẩn, góc chiếu và lão hóa module. SolarEdge cũng nêu mục tiêu của DC oversizing là giúp inverter hoạt động gần công suất đầy đủ thường xuyên hơn, đồng thời cảnh báo oversizing quá mức sẽ tăng clipping.
Vì vậy, một lượng clipping nhỏ chưa đủ để kết luận thiết kế sai; cần đánh giá sản lượng năm và hiệu quả kinh tế tổng thể.
Nguyên nhân làm inverter clipping xuất hiện nhiều
DC/AC ratio là yếu tố quan trọng, nhưng không phải biến số duy nhất. Một số hệ cùng tỷ lệ DC/AC vẫn có mức clipping khác nhau.
Giàn pin DC lớn so với inverter
Tỷ lệ DC/AC càng cao thì xác suất công suất tiềm năng vượt giới hạn AC càng lớn, nếu các yếu tố khác giống nhau.
Bức xạ cao và nhiệt độ module tương đối thấp
Module có thể tạo công suất cao trong những thời điểm nắng mạnh nhưng cell chưa quá nóng, ví dụ một số buổi trưa trời quang sau thời tiết mát.
Hướng và góc lắp tạo đỉnh công suất tập trung
Một giàn pin đồng nhất hướng có thể tạo đỉnh công suất tập trung hơn gần giữa trưa. Hệ nhiều hướng Đông–Tây có thể tạo đường cong rộng hơn và đỉnh thấp hơn dù tổng kWp tương đương.
Inverter bị giới hạn ở công suất AC thấp hơn kỳ vọng
Một số model có giới hạn output khác nhau theo pha, điện áp lưới, chế độ vận hành hoặc tiêu chuẩn cài đặt. Phải đọc đúng datasheet và cấu hình.
Nhiệt độ inverter cao
Sandia lưu ý một số inverter tự giới hạn đầu ra khi nhiệt độ bên trong cao để bảo vệ linh kiện. Trường hợp này thường được gọi là thermal derating hơn là clipping do DC oversizing, nhưng trên biểu đồ người dùng dễ nhầm hai hiện tượng.
Clipping khác thermal derating và zero-export ra sao?

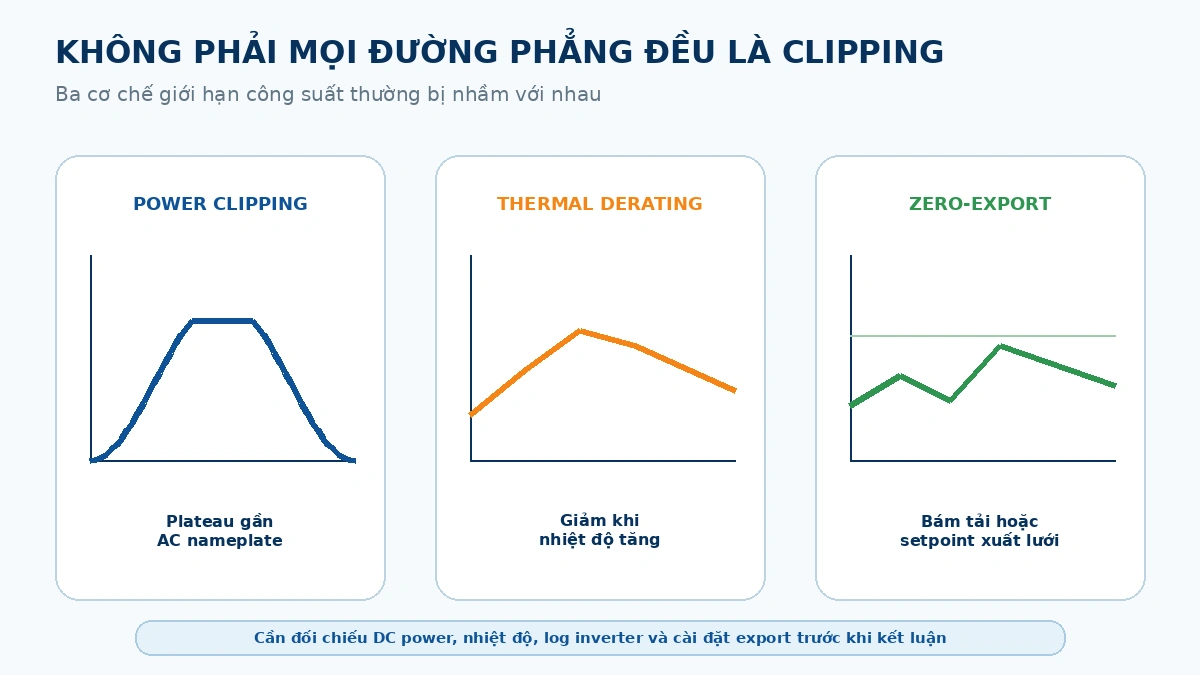

Khi thấy đường công suất phẳng, không nên vội kết luận inverter clipping. Bảng dưới đây giúp phân biệt các tình huống phổ biến.
| Hiện tượng | Dấu hiệu thường gặp | Mức giới hạn | Cần kiểm tra |
|---|---|---|---|
| Power clipping | Plateau khi nắng cao | Gần AC nameplate | DC/AC ratio, DC power, công suất AC tối đa |
| Thermal derating | Công suất giảm/cap khi inverter nóng | Có thể thấp hơn nameplate | Nhiệt độ, quạt, khe thông gió, log derating |
| Zero-export / export limit | Công suất bám theo tải hoặc mức xuất cài đặt | Theo setpoint | Smart meter, CT, cài đặt export |
| Grid curtailment | Giảm công suất khi lưới bất thường hoặc có lệnh giới hạn | Thay đổi theo điều kiện lưới | Điện áp, tần số, mã lỗi/lệnh điều độ |
| MPPT clipping | Công suất DC bị ảnh hưởng do điện áp ra ngoài vùng MPPT | Không nhất thiết tạo plateau AC nameplate | Điện áp string và dải MPPT |
NREL SAM phân biệt rõ power clipping do inverter saturation với MPPT clipping khi điện áp string nằm ngoài vùng MPPT của inverter.
Nếu hệ sử dụng inverter hybrid, bài chọn inverter hybrid giảm chi phí mua pin mặt trời trên ntes.vn cũng giải thích thêm về chế độ bám tải và zero-export — hai cơ chế rất dễ bị nhầm với clipping khi chỉ nhìn biểu đồ AC.
Cách tính mức tổn thất clipping
Clipping loss là phần năng lượng AC lẽ ra có thể tạo ra nếu inverter không bị giới hạn công suất, nhưng đã bị mất do đầu ra chạm trần.
Ở từng khoảng thời gian:
P_clipping = max(0, P_AC-không-giới-hạn − P_AC-max)
Năng lượng clipping:
E_clipping = Σ(P_clipping × Δt)
Một cách biểu diễn tỷ lệ:
Clipping loss (%) = E_clipping / E_AC-không-giới-hạn × 100%
Cần lưu ý mỗi phần mềm có thể sử dụng cách báo cáo hoặc mẫu số hơi khác nhau. Khi so sánh giữa PVWatts, SAM và phần mềm hãng, nên kiểm tra định nghĩa metric trước.

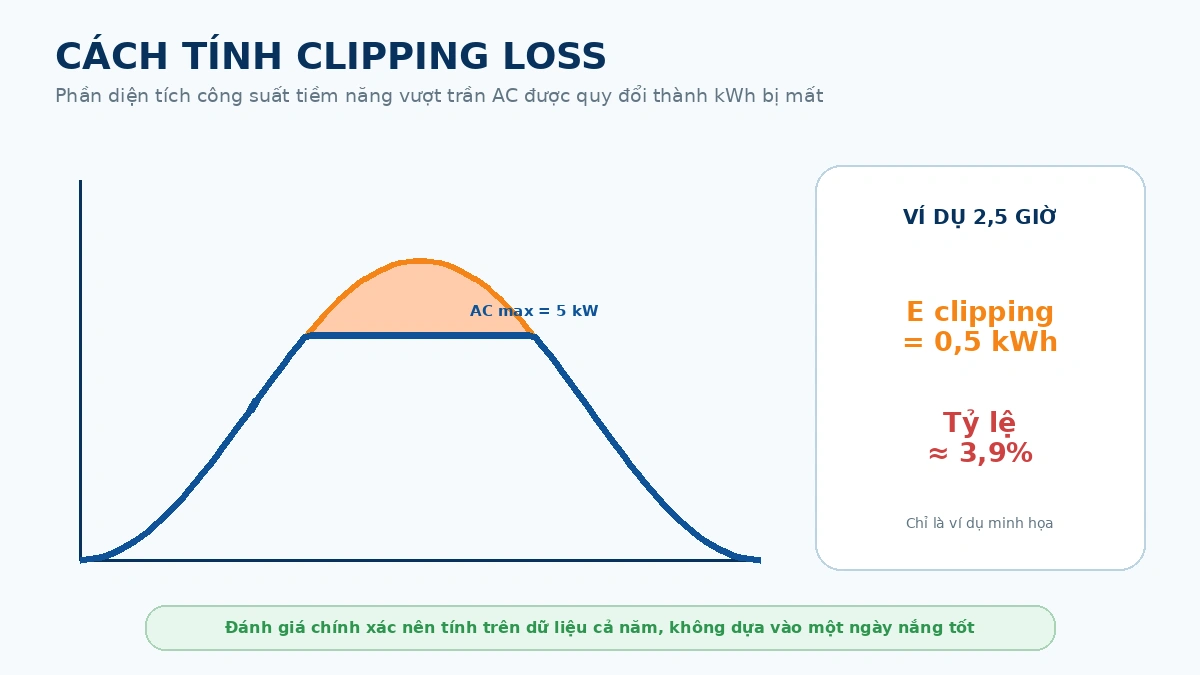

Ví dụ tính bằng dữ liệu 30 phút
Giả sử inverter có giới hạn AC 5 kW và mô hình cho biết AC tiềm năng trong 5 khoảng 30 phút như sau:
| Khoảng đo | AC tiềm năng nếu không clipping | AC thực tế bị giới hạn | Công suất bị cắt |
|---|---|---|---|
| 1 | 4,6 kW | 4,6 kW | 0 |
| 2 | 5,2 kW | 5,0 kW | 0,2 kW |
| 3 | 5,5 kW | 5,0 kW | 0,5 kW |
| 4 | 5,3 kW | 5,0 kW | 0,3 kW |
| 5 | 4,8 kW | 4,8 kW | 0 |
Tổng năng lượng clipping trong 2,5 giờ:
(0 + 0,2 + 0,5 + 0,3 + 0) × 0,5 = 0,5 kWh
Năng lượng AC giả định nếu không clipping:
(4,6 + 5,2 + 5,5 + 5,3 + 4,8) × 0,5 = 12,7 kWh
Tỷ lệ clipping trong đoạn thời gian này:
0,5 / 12,7 × 100% ≈ 3,9%
Đây chỉ là ví dụ ngắn. Để đánh giá hệ thống, nên tính theo dữ liệu cả năm vì một ngày có clipping mạnh không đại diện cho tổn thất năm.
Làm sao biết clipping loss cả năm là bao nhiêu?
Chỉ nhìn biểu đồ monitoring thường không đủ để biết “năng lượng lẽ ra có thể tạo ra”, vì inverter đã chủ động giới hạn công suất DC khi clipping.
Ba cách thường dùng:
Mô phỏng bằng PVWatts
PVWatts cho phép nhập công suất DC, DC/AC ratio, inverter efficiency, tilt, azimuth, tổn hao và dữ liệu khí tượng; mô hình sẽ giới hạn AC tại nameplate khi cần.
Mô phỏng bằng SAM
SAM báo cáo chi tiết inverter clipping loss và kiểm tra thêm các giới hạn điện áp DC/string.
Phân tích dữ liệu độ phân giải cao
Với dữ liệu DC, AC và bức xạ theo 5–15 phút, có thể dựng “unclipped power” để so với AC thực tế. Dữ liệu sub-hourly thường hữu ích hơn dữ liệu theo giờ khi clipping chỉ xuất hiện ở các đỉnh ngắn.
Mức inverter clipping bao nhiêu là chấp nhận được?
Không có một tỷ lệ clipping loss duy nhất phù hợp cho mọi dự án.
Một thiết kế có clipping vào vài giờ nắng tốt vẫn có thể tạo nhiều năng lượng năm hơn và có chi phí/kWh tốt hơn một hệ DC nhỏ hơn. Ngược lại, clipping kéo dài và mất nhiều năng lượng có thể cho thấy inverter quá nhỏ so với giàn pin hoặc cấu hình chưa tối ưu.
Nên đánh giá đồng thời:
- Năng lượng AC năm.
- Năng lượng clipping năm.
- Chi phí tăng thêm nếu nâng công suất inverter.
- Giá trị của phần điện tăng thêm.
- Giới hạn AC của điểm đấu nối.
- Hướng mái và phân bố bức xạ theo giờ.
- Chi phí module so với inverter.
- Giới hạn oversizing của nhà sản xuất.
Thay vì hỏi “clipping có xấu không?”, câu hỏi tốt hơn là:
Nếu tăng inverter từ cấu hình A sang cấu hình B, phần năng lượng thu hồi thêm có đáng với chi phí đầu tư tăng thêm hay không?
Nếu đang ở bước chọn thiết bị, bài chọn công suất inverter Luxpower: cách tính cho gia đình có thể dùng như một ví dụ về các thông số cần kiểm tra khi sizing inverter. Với thương hiệu khác, phải dùng datasheet tương ứng.
Khi nào nên tăng inverter hoặc giữ DC oversizing?
Không nên đổi inverter chỉ vì thấy một đoạn plateau ngắn. Việc tăng công suất AC đáng xem xét khi clipping kéo dài, mô phỏng cho thấy mất nhiều năng lượng năm, giàn pin đã mở rộng hoặc phần điện thu hồi thêm đủ giá trị để bù chi phí inverter lớn hơn.
Ngược lại, có thể giữ thiết kế oversize nếu inverter cho phép theo datasheet, điện áp/dòng vẫn trong giới hạn và clipping loss nhỏ hơn lợi ích năng lượng tăng thêm vào sáng, chiều hoặc điều kiện bức xạ thấp.
Do đó, chỉ so “6,6 kWp pin với inverter 5 kW” bằng nameplate chưa đủ để kết luận. Bài chọn công suất điện mặt trời gia đình trên NTES có thể giúp nối bài toán sizing inverter với nhu cầu điện thực tế.
Giới hạn kỹ thuật bắt buộc khi oversize DC
Oversize giàn pin không được vượt qua các giới hạn điện của inverter.
Tối thiểu phải kiểm tra:
Điện áp DC tối đa
Voc của string trong điều kiện nhiệt độ thấp không được vượt điện áp DC tối đa inverter.
Dải điện áp MPPT
Điện áp vận hành string phải nằm trong vùng MPPT phù hợp để inverter theo dõi điểm công suất tối ưu.
Dòng vào MPPT
Tổng dòng của các string song song không được vượt giới hạn đầu vào/MPPT theo datasheet.
Dòng ngắn mạch tối đa
Sandia lưu ý dòng ngắn mạch của giàn pin không được vượt mức inverter cho phép.
Giới hạn oversizing do hãng công bố
Nhiều hãng quy định công suất PV tối đa hoặc tỷ lệ oversizing cho từng model. Đây là giới hạn phải ưu tiên hơn mọi “quy tắc kinh nghiệm” chung.
Inverter clipping có thể che giấu lỗi hệ thống
Clipping có thể làm một số suy hao DC khó nhìn thấy từ phía AC. Ví dụ, nếu giàn pin đủ khả năng tạo tương đương 5,5 kW AC nhưng inverter đã bị giới hạn ở 5 kW, một phần tổn thất do bụi bẩn vẫn có thể bị “che” vì AC tiếp tục giữ ở 5 kW.
Nghiên cứu NREL/Sandia về masking cũng cảnh báo rằng clipping có thể che khuất vấn đề hiệu suất. Với hệ cần O&M nghiêm túc, nên theo dõi thêm DC power, bức xạ, nhiệt độ module và expected power thay vì chỉ nhìn kWh AC.
Checklist kiểm tra khi thấy biểu đồ bị cắt đỉnh
Khi phát hiện plateau trên monitoring, hãy kiểm tra theo thứ tự:
- Inverter AC nameplate là bao nhiêu?
- Plateau có đúng gần công suất AC tối đa không?
- DC/AC ratio hiện tại là bao nhiêu?
- DC power có đang cao khi plateau xuất hiện không?
- Hiện tượng xảy ra trong những giờ bức xạ cao hay bất kỳ thời điểm nào?
- Nhiệt độ inverter có cao bất thường không?
- Có cảnh báo thermal derating không?
- Hệ có bật zero-export hoặc export limit không?
- Điện áp lưới có vượt ngưỡng hoặc dao động không?
- Điện áp string có nằm trong dải MPPT không?
- Mức clipping loss theo mô phỏng năm là bao nhiêu?
Nếu không có dữ liệu đủ sâu để kết luận, nên xuất dữ liệu monitoring hoặc để kỹ thuật viên kiểm tra trực tiếp thay vì thay inverter ngay.
Câu hỏi thường gặp về inverter clipping
Inverter clipping thường bị hiểu nhầm là lỗi hoặc quá tải nguy hiểm. Các câu hỏi dưới đây giúp phân biệt hiện tượng vận hành bình thường với trường hợp cần kiểm tra kỹ thuật.
Clipping công suất trong phạm vi thiết kế của inverter không đồng nghĩa thiết bị bị hỏng. Tuy nhiên, hệ thống vẫn phải tuân thủ giới hạn DC voltage, current, short-circuit current và oversizing do nhà sản xuất công bố.
Vì công suất AC inverter có giới hạn. Khi công suất DC đủ lớn để vượt mức AC tối đa, inverter sẽ giới hạn đầu ra.
Thông thường power clipping do oversizing xuất hiện gần thời gian bức xạ cao. Nếu output bị giới hạn ở nhiều thời điểm khác, cần kiểm tra thêm zero-export, nhiệt độ, lưới hoặc cài đặt.
Không nhất thiết. Tỷ lệ DC/AC cần được tối ưu theo điều kiện dự án và giới hạn hãng. Thiết kế 1:1 không mặc định tốt hơn thiết kế oversize DC.
Không. Thermal derating, export limit hoặc grid curtailment cũng có thể tạo output bị giới hạn. Cần đối chiếu log và thông số DC/AC.
Không chính xác trong nhiều trường hợp, vì phần công suất tiềm năng đã bị inverter giới hạn. Tốt hơn là dùng mô phỏng hoặc dữ liệu DC + bức xạ.
Không. Nếu clipping hiện tại thấp, inverter lớn hơn có thể chỉ thu hồi một lượng năng lượng nhỏ. Cần mô phỏng trước khi quyết định.
Kết luận
Inverter clipping là hiện tượng inverter giới hạn công suất AC khi nguồn DC có khả năng tạo ra nhiều điện hơn mức đầu ra tối đa của thiết bị. Dấu hiệu điển hình là đường công suất AC bị cắt phẳng gần nameplate vào thời điểm bức xạ cao.
Clipping không mặc định là lỗi thiết kế. Một mức oversizing DC hợp lý có thể giúp hệ tạo nhiều điện hơn vào sáng, chiều và các điều kiện không đạt đỉnh, dù phải chấp nhận mất một phần năng lượng trong một số thời điểm giữa trưa.
Để đánh giá đúng, hãy xem DC/AC ratio, clipping loss theo năm, giới hạn điện áp/dòng của inverter, điều kiện mái và giá trị kinh tế của phần năng lượng bị mất. Đồng thời phải phân biệt clipping với thermal derating, zero-export và giới hạn lưới.
Nếu hệ thống của bạn thường xuyên xuất hiện đường công suất bị cắt đỉnh và chưa rõ đây là clipping bình thường hay dấu hiệu cấu hình chưa phù hợp, hãy liên hệ Ngọc Thiên để được hỗ trợ kiểm tra dữ liệu giám sát, đối chiếu datasheet và đánh giá lại cấu hình giàn pin – inverter.
