Lắp đặt hệ thống điện mặt trời hybrid lưu trữ đang là xu hướng được nhiều hộ gia đình và doanh nghiệp lựa chọn nhằm chủ động nguồn năng lượng sạch. Trong số các thiết bị hiện nay, sự kết hợp giữa biến tần Luxpower và pin lithium Dyness được đánh giá rất cao về hiệu suất và tính kinh tế. Tuy nhiên, để hệ thống vận hành ổn định và đạt tuổi thọ tối đa, việc kết nối chính xác giữa hai thiết bị này là bắt buộc.

Việc kết nối pin Dyness với Luxpower đòi hỏi sự chuẩn xác từ khâu đấu nối phần cứng đến cấu hình phần mềm trên inverter. Bài viết này sẽ hướng dẫn chi tiết cách bấm cáp giao tiếp, gạt switch và thiết lập thông số trên biến tần giúp bạn tự tin làm chủ công nghệ. Hãy cùng đi sâu vào từng bước kỹ thuật để đảm bảo hệ thống lưu trữ của bạn hoạt động đồng bộ và an toàn.

Tại sao cần kết nối pin Dyness với Luxpower qua giao tiếp BMS?

Nhiều người dùng khi lắp đặt hệ thống hybrid thường thắc mắc tại sao không đấu nối pin và inverter trực tiếp theo điện áp (chế độ Lead-Acid) mà phải kết nối giao tiếp BMS. Thực tế, pin lithium-ion nói chung và pin Dyness nói riêng có đặc tính xả nạp rất khắt khe. Nếu không có sự giao tiếp thông tin liên tục, inverter sẽ không nắm bắt được trạng thái hoạt động thực tế của từng cell pin bên trong.

Khi bạn thực hiện kết nối pin Dyness với Luxpower thông qua cáp truyền thông, hệ thống quản lý pin (BMS) của Dyness sẽ liên tục gửi các dữ liệu quan trọng như điện áp, dòng điện sạc xả tối đa cho phép, nhiệt độ cell pin và trạng thái dung lượng (SOC) về cho bộ xử lý của biến tần Luxpower.

Nhờ những dữ liệu thời gian thực này, inverter Luxpower sẽ tự động điều chỉnh dòng sạc xả tối ưu, tránh hiện tượng quá sạc (overcharge) hoặc quá xả (overdischarge). Điều này không chỉ bảo vệ an toàn cháy nổ mà còn kéo dài tuổi thọ của pin lên đến hàng chục năm. Việc chạy không giao tiếp chỉ nên là giải pháp tạm thời khi gặp sự cố cáp và cần được khắc phục sớm.

Nếu bạn muốn tìm hiểu kỹ hơn về chất lượng và các dòng sản phẩm của hãng pin này trước khi lắp đặt, hãy tham khảo bài viết review pin lưu trữ Dyness để có góc nhìn khách quan từ chuyên gia thực tế.

Chuẩn bị sơ đồ đấu nối pin Dyness Luxpower

Bước đầu tiên và quan trọng nhất trong việc cài đặt pin Dyness cho Luxpower là chuẩn bị cáp giao tiếp truyền thông. Cả pin Dyness và biến tần Luxpower đều sử dụng cổng vật lý RJ45 (đầu cáp mạng thông thường) để truyền dữ liệu. Tuy nhiên, sơ đồ chân pinout truyền thông của hai hãng có sự khác biệt rõ rệt và bạn không thể sử dụng cáp mạng bấm thẳng thông thường.

Hệ truyền thông BMS giữa pin Dyness và inverter Luxpower thường hỗ trợ cả hai phương thức là cổng CAN và cổng RS485. Trong đó, kết nối qua giao thức CAN luôn được khuyến nghị vì tốc độ truyền dữ liệu nhanh, khả năng chống nhiễu vượt trội và tương thích hoàn hảo với phần mềm điều khiển của Luxpower.

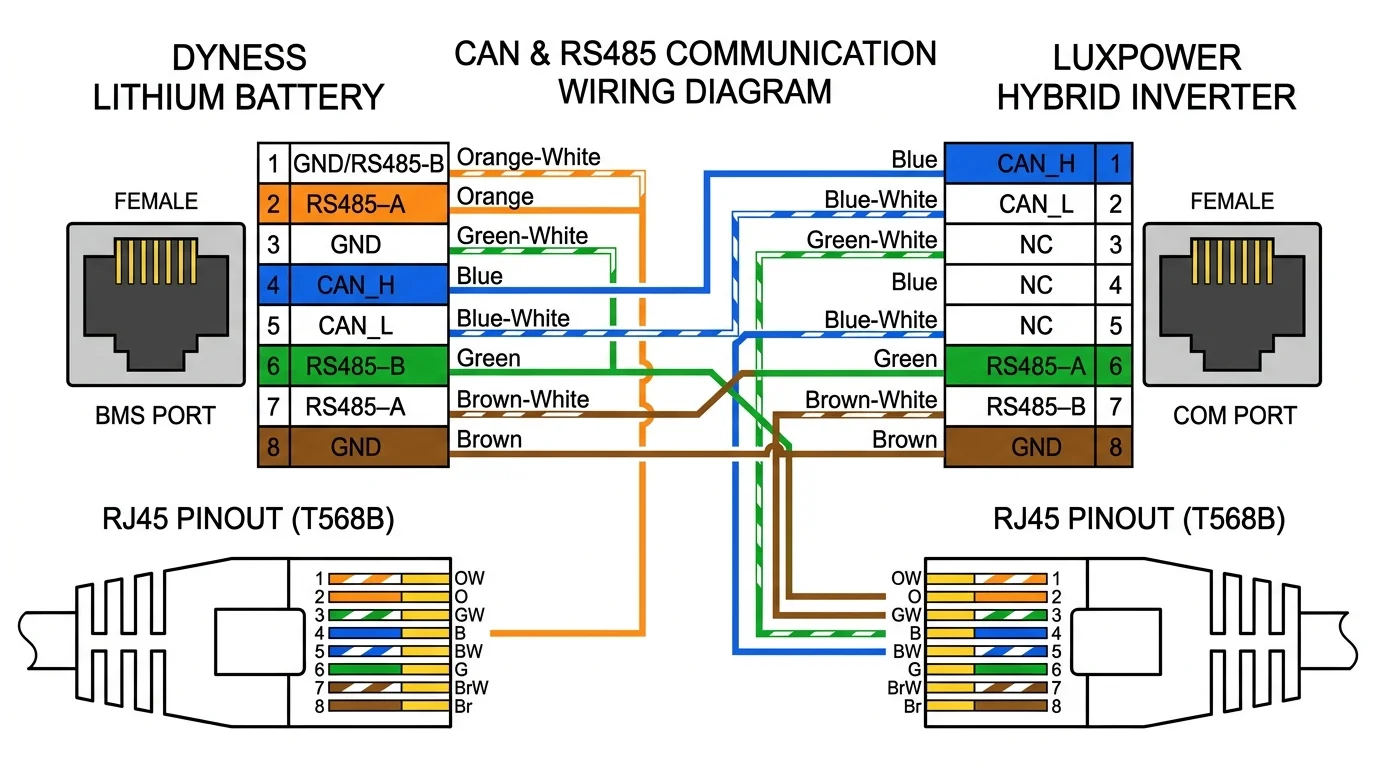

Dưới đây là sơ đồ đấu nối pin Dyness Luxpower chi tiết cho chuẩn cáp giao tiếp CAN truyền thống mà các kỹ thuật viên thường áp dụng:

Đầu kết nối với Inverter Luxpower (Cổng CAN/BMS): Chân số 4 đóng vai trò đường truyền CAN_H (CAN High), chân số 5 đóng vai trò đường truyền CAN_L (CAN Low).
Đầu kết nối với Pin Lithium Dyness (Cổng CAN): Chân số 1 đóng vai trò CAN_H, chân số 2 đóng vai trò CAN_L.

Như vậy, bạn cần chuẩn bị một đoạn cáp mạng Cat5e hoặc Cat6 chất lượng cao. Tiến hành bấm một đầu RJ45 theo chuẩn truyền thông của Luxpower và đầu còn lại đấu chéo sang các chân tương ứng của cổng Dyness. Cụ thể: Chân 4 đầu Luxpower nối với Chân 1 đầu Dyness; Chân 5 đầu Luxpower nối với Chân 2 đầu Dyness. Các chân còn lại có thể bỏ trống hoặc đấu nối đất (GND) ở chân 3 (Luxpower) sang chân 3 (Dyness) để tăng độ ổn định chống nhiễu.

Cài đặt DIP Switch cấu hình pin lithium Dyness Luxpower

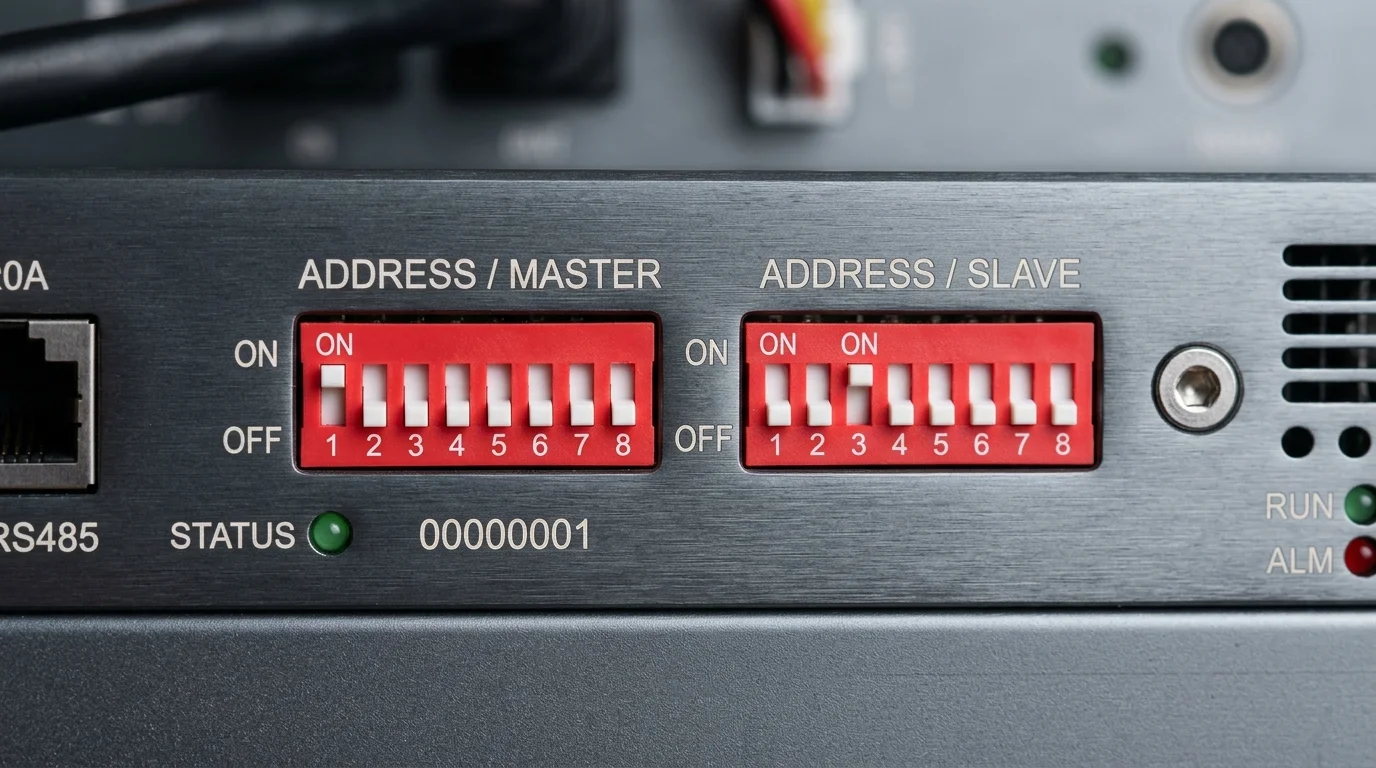

Sau khi chuẩn bị xong dây cáp truyền thông, việc tiếp theo cần làm là thiết lập mã DIP Switch vật lý trên pin. DIP Switch là cụm gồm 4 hoặc 6 công tắc nhỏ màu đỏ nằm ở mặt trước của mỗi pack pin Dyness. Việc gạt các công tắc này giúp xác định vai trò của từng pack pin trong hệ thống (Master hay Slave) và khai báo giao thức giao tiếp pin Dyness và Luxpower.

Tùy thuộc vào model pin Dyness cụ thể mà bạn sở hữu (như Dyness B4850, Dyness B3, Dyness DL5.0C hay tháp pin Dyness Tower), cách gạt mã Switch sẽ có đôi chút khác biệt. Dưới đây là hướng dẫn cấu hình chi tiết cho dòng pin Dyness B4850 và DL5.0C phổ biến:

Cấu hình hệ thống sử dụng một pack pin Dyness duy nhất

Nếu hệ thống điện mặt trời của gia đình bạn chỉ lắp đặt 1 pack pin Dyness duy nhất làm nhiệm vụ lưu trữ, pack pin này mặc định sẽ đóng vai trò là Master. Để thiết lập giao tiếp BMS chuẩn xác với inverter Luxpower, bạn hãy thực hiện gạt công tắc DIP Switch số 1 lên vị trí ON (gạt lên trên), các công tắc còn lại (2, 3, 4) gạt xuống vị trí OFF (gạt xuống dưới). Cấu hình này tương ứng mã nhị phân là 1000.

Cấu hình hệ thống sử dụng nhiều pack pin Dyness song song

Trong trường hợp bạn cần nâng cao dung lượng lưu trữ bằng cách đấu song song từ 2 đến 8 pack pin Dyness, việc phân chia vai trò Master/Slave và thiết lập địa chỉ IP cho từng pack pin là vô cùng quan trọng. Quy tắc chung như sau:

Pack pin Master (nối trực tiếp cáp truyền thông với Luxpower): Bạn gạt công tắc số 1 xuống OFF, công tắc số 2 lên ON, công tắc 3 và 4 gạt xuống OFF. Mã nhị phân thiết lập là 0100. Đây là pack pin chính thu thập dữ liệu từ toàn bộ các bộ pin phụ để truyền về inverter Luxpower.
Pack pin Slave 1 (phụ thứ nhất): Gạt công tắc số 1 lên ON, công tắc số 2 lên ON, công tắc 3 và 4 xuống OFF. Mã nhị phân thiết lập là 1100.
Pack pin Slave 2 (phụ thứ hai): Gạt công tắc số 1 và 2 xuống OFF, công tắc số 3 lên ON, công tắc số 4 xuống OFF. Mã nhị phân thiết lập là 0010.
Pack pin Slave 3 (phụ thứ ba): Gạt công tắc 1 lên ON, công tắc 2 xuống OFF, công tắc 3 lên ON, công tắc 4 xuống OFF. Mã nhị phân thiết lập là 1010.

Hãy lưu ý rằng bạn chỉ cắm dây cáp giao tiếp truyền thông BMS từ cổng CAN của pack pin Master (đã gạt mã 0100) đến cổng CAN trên biến tần Luxpower. Các pack pin còn lại sẽ được kết nối nối tiếp với nhau bằng dây cáp đi kèm thông qua các cổng truyền thông nội bộ Link Port 0 và Link Port 1 để chia sẻ thông tin cell pin.

Hướng dẫn cấu hình pin lithium Dyness Luxpower trên biến tần

Sau khi hoàn tất kết nối phần cứng và gạt switch trên pin, bước tiếp theo là cấu hình trên phần mềm của biến tần Luxpower. Tùy thuộc vào việc bạn sử dụng dòng Luxpower SNA 5000 WPV (Off-grid/Hybrid phổ thông) hay dòng Luxpower LXP Hybrid (phân khúc cao cấp), các bước thiết lập trên màn hình LCD sẽ có sự khác biệt.

Cấu hình trên biến tần Luxpower SNA 5000 WPV

Dòng biến tần Luxpower SNA là một trong những sản phẩm được lựa chọn nhiều nhất tại thị trường Việt Nam nhờ độ bền bỉ và giá thành hợp lý. Để thiết lập giao tiếp BMS với pin Dyness trên dòng SNA, bạn thực hiện theo các bước sau:

Nhấn giữ nút Enter trên mặt máy khoảng 3 giây để truy cập vào menu cài đặt hệ thống.
Sử dụng các phím mũi tên di chuyển đến mục Settings 03 (Battery Type – Chọn kiểu pin lưu trữ).
Nhấn Enter để thay đổi giá trị. Mặc định máy sẽ hiển thị chế độ LEAD (Axit chì). Bạn tiến hành thay đổi giá trị này thành LI (Lithium).
Sau khi chọn chế độ LI, máy sẽ hiển thị một menu phụ yêu cầu chọn giao thức BMS (BMS Protocol). Tại đây, bạn chọn mã giao tiếp là 0 tương ứng với giao thức CAN của pin Dyness. Đối với một số phiên bản firmware cũ của Luxpower SNA sử dụng giao thức RS485, bạn có thể chọn mã 1 hoặc 2. Tuy nhiên, khuyến nghị tối ưu nhất vẫn là dùng cổng CAN (mã 0).
Nhấn nút ESC để lưu lại cài đặt và thoát ra màn hình chính. Biến tần Luxpower SNA sẽ khởi động lại phần truyền thông và tiến hành kết nối với BMS của pin Dyness sau khoảng 30 giây đến 1 phút.

Cấu hình trên dòng inverter Luxpower LXP Hybrid cao cấp

Đối với các dòng máy Luxpower LXP (chẳng hạn như LXP 6K Hybrid hay LXP 10K), giao thức giao tiếp BMS được thiết lập thông minh hơn thông qua màn hình cảm ứng hoặc ứng dụng Luxpower View trên điện thoại di động.

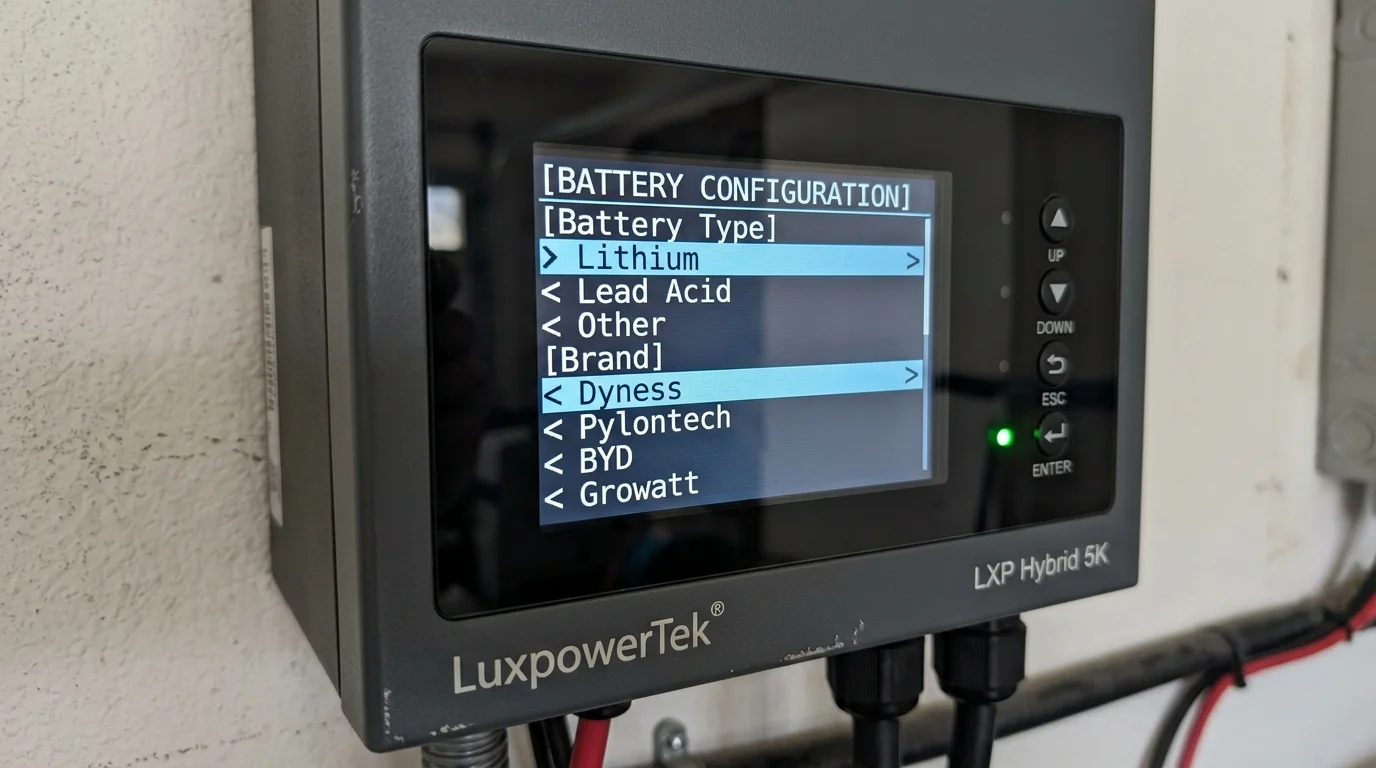

Trên màn hình cảm ứng của biến tần LXP, bạn truy cập vào mục Advanced Settings -> Battery Settings. Tại ô chọn loại pin (Battery Brand), bạn cuộn tìm và chọn đúng thương hiệu Dyness. Inverter LXP sẽ tự động tải cấu hình giao thức truyền thông CAN phù hợp nhất cho dòng pin này mà bạn không cần phải chọn mã protocol thủ công. Sau khi lưu cài đặt, bạn có thể theo dõi trực tiếp điện áp từng cell pin và nhiệt độ hoạt động của pin ngay trên ứng dụng di động.

Để tối ưu hóa hiệu quả hoạt động sau khi hoàn tất giao tiếp truyền thông, việc cấu hình các ngưỡng sạc xả cũng rất quan trọng. Bạn có thể tìm hiểu thêm các cài đặt sạc xả pin lithium để điều chỉnh dòng sạc xả phù hợp với nhu cầu sử dụng thực tế của gia đình.

So sánh kết nối pin Dyness với Luxpower qua cổng CAN và RS485

Hiện nay, cả hai hãng thiết bị đều hỗ trợ cả hai cổng giao tiếp CAN và RS485. Tuy nhiên, tùy vào từng điều kiện lắp đặt thực tế và khoảng cách dây dẫn mà bạn nên chọn giải pháp phù hợp. Bảng dưới đây so sánh chi tiết ưu nhược điểm của hai phương thức kết nối giao tiếp này để giúp bạn đưa ra lựa chọn kỹ thuật tối ưu nhất:

Tiêu chí so sánh	Cổng giao tiếp CAN (Khuyên dùng)	Cổng giao tiếp RS485
Tốc độ truyền dữ liệu	Rất nhanh (lên đến 1 Mbps)	Trung bình (khoảng 9.6 kbps đến 115 kbps)
Độ tương thích BMS	Tối ưu hoàn hảo với firmware Luxpower mới nhất	Tương thích tốt với các dòng máy SNA thế hệ cũ
Khả năng chống nhiễu	Rất cao, giảm thiểu tối đa lỗi mất tín hiệu BMS	Trung bình, dễ bị ảnh hưởng bởi dây cáp động lực DC
Độ phức tạp khi bấm cáp	Đơn giản, chỉ sử dụng 2 sợi chính (CAN_H, CAN_L)	Cần đấu nối cẩn thận chân truyền nhận dữ liệu RX/TX
Khoảng cách truyền truyền dẫn	Tối ưu trong phạm vi ngắn đến trung bình (< 15m)	Có thể truyền xa hơn trong các phòng máy lớn

Nhìn vào bảng so sánh trên, rõ ràng kết nối qua cổng CAN mang lại hiệu suất truyền thông vượt trội hơn hẳn. Nó giúp inverter cập nhật trạng thái pin tức thời, giảm độ trễ điều khiển và triệt tiêu hầu hết các lỗi mất kết nối BMS thường gặp. Bạn chỉ nên dùng cổng RS485 khi cổng CAN trên biến tần hoặc pin bị lỗi vật lý phần cứng.

Các lỗi thường gặp và cách xử lý khi kết nối pin Dyness với Luxpower

Trong quá trình thi công thực tế tại các công trình điện mặt trời, các kỹ thuật viên thường gặp phải một số sự cố truyền thông giữa pin Dyness và Luxpower. Dưới đây là những lỗi phổ biến nhất và quy trình xử lý nhanh giúp bạn tiết kiệm thời gian:

Lỗi cảnh báo “BMS Communication Lost” (Mất kết nối BMS)

Đây là lỗi kinh điển xuất hiện khi biến tần không nhận diện được tín hiệu từ pin Dyness sau khi đã cài đặt chế độ pin Lithium. Lúc này, trên màn hình Luxpower sẽ báo còi và hiển thị mã lỗi truyền thông, đèn cảnh báo Warning sẽ nhấp nháy liên tục.

Để khắc phục lỗi này, bạn cần tiến hành kiểm tra theo trình tự sau:

Kiểm tra lại cáp mạng RJ45: Hãy dùng thiết bị đo thông mạch để chắc chắn rằng sợi cáp không bị đứt ngầm và các chân CAN_H, CAN_L được bấm đúng sơ đồ đấu nối pin Dyness Luxpower đã hướng dẫn ở trên.
Kiểm tra vị trí cắm cáp: Đảm bảo dây cáp giao tiếp được cắm đúng vào cổng CAN trên pin Dyness Master (không cắm nhầm vào cổng Link Port) và cổng BMS/CAN trên Luxpower (không cắm nhầm cổng RS485 hoặc cổng máy tính).
Xác minh lại DIP Switch: Đảm bảo rằng chỉ có duy nhất 1 pack pin được thiết lập làm Master (mã 0100 đối với song song hoặc 1000 đối với độc lập). Nếu có hai pack pin cùng gạt switch Master, xung đột địa chỉ IP sẽ làm sập mạng truyền thông của hệ thống.

Lỗi inverter Luxpower ngắt sạc xả đột ngột

Có những trường hợp hệ thống hoạt động bình thường vào ban ngày nhưng đột ngột ngắt sạc hoặc ngắt xả vào buổi tối, mặc dù dung lượng pin báo vẫn còn khá cao. Lỗi này thường do sự chênh lệch điện áp cell pin quá lớn hoặc nhiệt độ pin vượt quá ngưỡng an toàn cho phép.

Lúc này, BMS của Dyness sẽ kích hoạt chế độ tự bảo vệ và gửi lệnh ngắt khẩn cấp đến biến tần Luxpower qua cáp giao tiếp. Bạn cần đăng nhập vào ứng dụng theo dõi để kiểm tra điện áp của từng cell pin. Nếu phát hiện hiện tượng lệch áp cell (cell voltage imbalance), hãy thực hiện sạc cân bằng pin ở dòng điện nhỏ trong vài giờ để BMS tự động cân bằng lại các cell.

Nếu bạn phân vân không biết nên chọn dòng máy Luxpower hay thương hiệu biến tần Deye cho hệ thống lưu trữ của mình, hãy đọc bài so sánh inverter hybrid Deye và Luxpower để đưa ra quyết định mua sắm chính xác nhất.

Những lưu ý an toàn quan trọng khi lắp đặt và vận hành

Làm việc với hệ thống điện mặt trời hybrid lưu trữ luôn tiềm ẩn những nguy cơ rủi ro cao về điện một chiều (DC) điện áp lớn. Do đó, việc tuân thủ các quy tắc an toàn lao động là bắt buộc đối với cả kỹ sư lắp đặt và người sử dụng.

Trước khi kết nối cáp truyền thông BMS, bạn bắt buộc phải ngắt hoàn toàn aptomat nguồn DC nối từ pin lưu trữ sang biến tần Luxpower. Đồng thời, ngắt nguồn AC lưới điện và aptomat giàn pin mặt trời. Việc cắm nóng cáp giao tiếp khi hệ thống đang chạy công suất lớn có thể gây ra hiện tượng phóng điện hồ quang làm hỏng cổng truyền thông của thiết bị.

Bên cạnh đó, hãy đảm bảo vỏ của biến tần Luxpower và khung giá đỡ của pin Dyness được nối đất (tiếp địa) kỹ lưỡng. Tiếp địa tốt không chỉ triệt tiêu dòng điện rò bảo vệ con người mà còn giảm thiểu hiện tượng nhiễu sóng điện từ lên đường cáp truyền thông CAN, giúp giao tiếp BMS hoạt động ổn định và tin cậy.

Để tìm hiểu thêm về các hướng dẫn lắp đặt và các lưu ý kỹ thuật từ nhà sản xuất, bạn có thể tham khảo tài liệu hướng dẫn cấu hình chính thức trực tiếp từ website của Dyness hoặc trang hỗ trợ của Luxpower.
