Lắp đặt điện mặt trời áp mái mang lại nguồn năng lượng sạch dồi dào nhưng cũng tiềm ẩn nhiều rủi ro về an toàn điện nếu không được trang bị hệ thống bảo vệ đầy đủ. Do nằm ở vị trí cao nhất trên mái nhà và có diện tích bề mặt lớn, các tấm pin rất dễ trở thành mục tiêu phóng điện của sét.
Một cú sét đánh trúng hoặc lan truyền gần có thể phá hủy hoàn toàn giàn pin và các thiết bị điện tử đắt tiền trong nhà. Bài viết này hướng dẫn chi tiết cách thiết lập tiếp địa chống sét cho điện mặt trời áp mái, tìm hiểu vai trò của thiết bị chống sét lan truyền SPD và quy trình thi công chống sét solar chuẩn kỹ thuật.
Vì sao hệ thống solar bắt buộc phải có tiếp địa chống sét?
Hệ thống điện mặt trời hoạt động ngoài trời, kết nối trực tiếp với biến tần và mạng lưới điện gia đình, tạo thành một mạch truyền dẫn điện liên tục.
Khi có sét đánh trực tiếp solar hoặc sét đánh lan truyền trên đường dây điện lưới, dòng điện có điện áp và cường độ cực lớn sẽ xâm nhập vào hệ thống. Nếu không có đường thoát dòng điện xuống đất, luồng điện cao áp này sẽ chạy qua các thiết bị, gây chập cháy biến tần, phá hủy cell pin và thậm chí đe dọa trực tiếp đến tính mạng của các thành viên trong gia đình.
Thiết lập hệ thống tiếp địa điện mặt trời hoàn chỉnh giúp dẫn toàn bộ năng lượng dư thừa này xuống lòng đất một cách an toàn và nhanh chóng, bảo vệ an toàn cho con người và tài sản của bạn.
Các thành phần cốt lõi trong hệ thống chống sét solar
Một hệ thống chống sét toàn diện cho công trình điện mặt trời áp mái bao gồm ba lớp bảo vệ độc lập nhưng phối hợp chặt chẽ với nhau.
Hệ thống chống sét trực tiếp (Direct Lightning Protection)

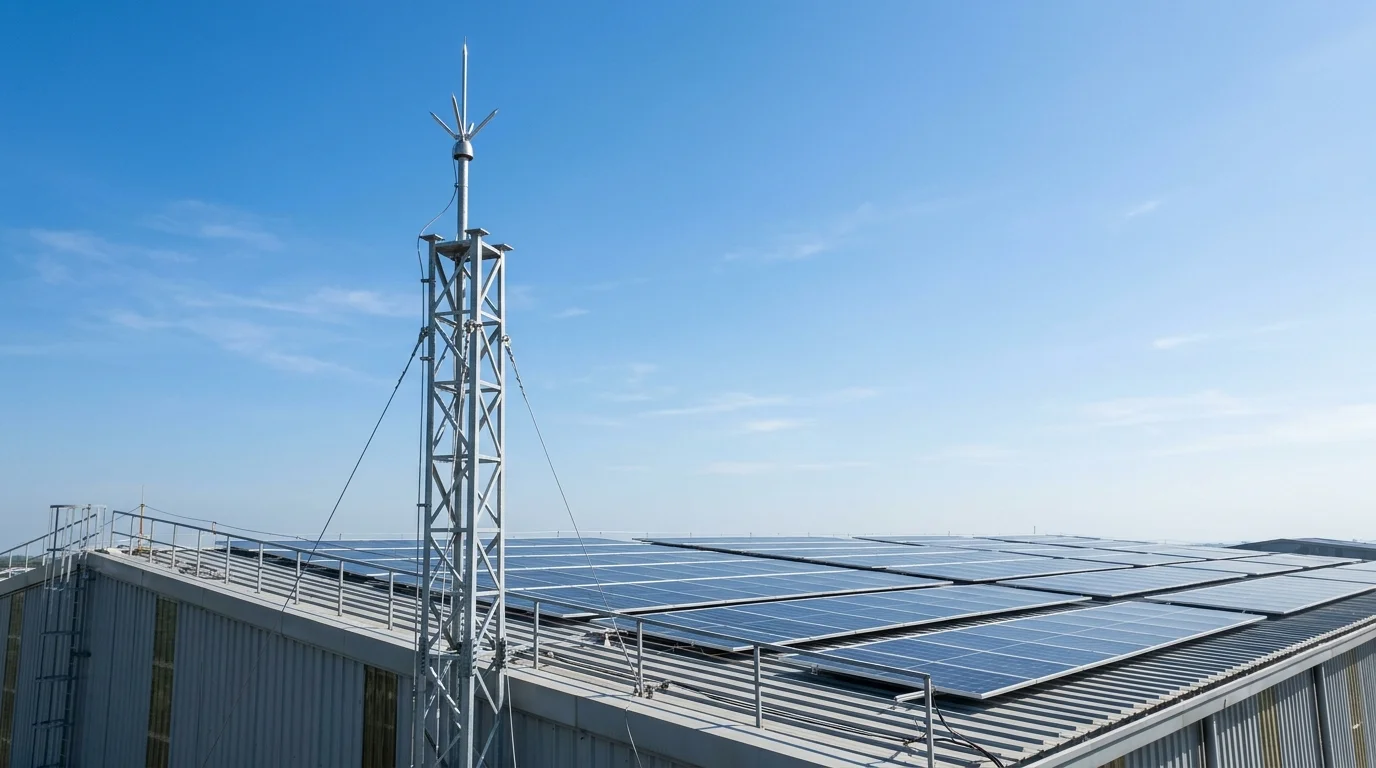

Lớp bảo vệ này bao gồm kim thu lôi phát xạ sớm (ESE) hoặc kim cổ điển lắp đặt trên cột cao, có nhiệm vụ chủ động đón nhận cú sét đánh trực tiếp solar và dẫn dòng điện sét qua dây thoát sét (cáp đồng trần hoặc cáp bọc) đi xuống bãi tiếp địa chuyên dụng dưới đất, ngăn chặn dòng sét đánh trực tiếp vào tấm pin.
Thiết bị chống sét lan truyền SPD (Surge Protective Device)

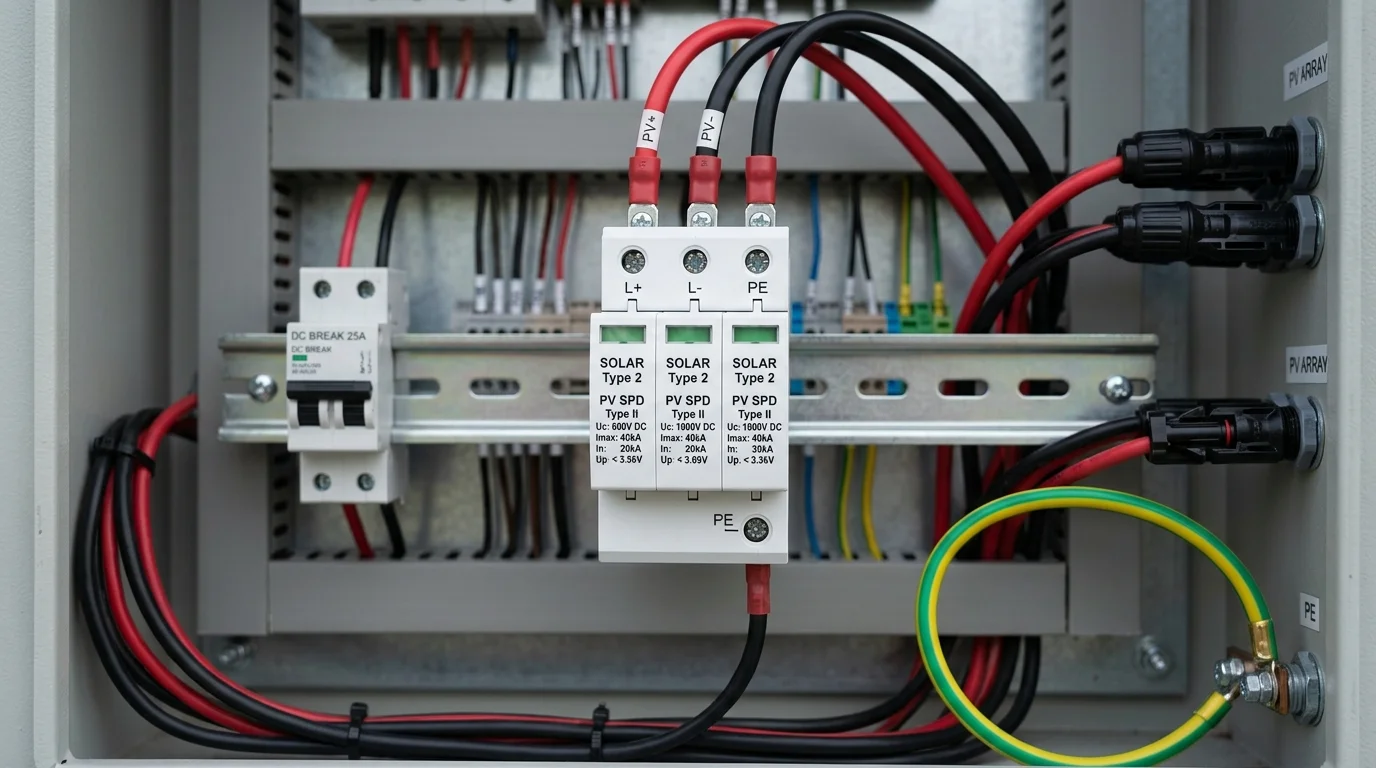

Lớp bảo vệ thứ hai lắp đặt ngay trong tủ điện DC và AC của hệ thống. Thiết bị chống sét lan truyền SPD loại II có nhiệm vụ triệt tiêu các xung điện cao áp đột biến lan truyền trên đường dây cáp điện DC dẫn từ giàn pin về inverter và đường dây AC dẫn từ inverter ra lưới điện gia đình, đảm bảo an toàn cho bo mạch máy.
Hệ thống tiếp địa điện mặt trời (Earthing/Grounding System)
Lớp bảo vệ nền tảng bao gồm bãi cọc đồng chôn sâu dưới đất và dây cáp liên kết, có nhiệm vụ tiếp nhận dòng điện rò rỉ và dòng điện sét từ kim thu sét hoặc các thiết bị SPD để triệt tiêu an toàn vào đất.
Thông số kỹ thuật tiêu chuẩn của hệ thống tiếp địa chống sét
Để đảm bảo hệ thống bảo vệ hoạt động hiệu quả khi có sự cố phóng điện, các chỉ số kỹ thuật cần tuân thủ nghiêm ngặt các quy định tiêu chuẩn quốc gia TCVN dưới đây.
| Hạng mục kỹ thuật | Tiêu chuẩn kỹ thuật bắt buộc | Mục đích bảo vệ an toàn |
|---|---|---|
| Điện trở đất hệ chống sét trực tiếp | < 10 Ohm | Dẫn dòng sét trực tiếp xuống đất nhanh chóng |
| Điện trở đất hệ tiếp địa thiết bị (Inverter) | < 4 Ohm | Triệt tiêu dòng rò rỉ điện, bảo vệ an toàn người |
| Tiết diện cáp đồng trần thoát sét trực tiếp | Tối thiểu 50 mm2 | Chịu được dòng điện sét cực lớn không bị nóng chảy |
| Tiết diện dây cáp tiếp địa vỏ tấm pin (Yellow/Green) | Tối thiểu 6 mm2 | Dẫn điện rò và điện áp tĩnh từ khung pin về hộp đất |

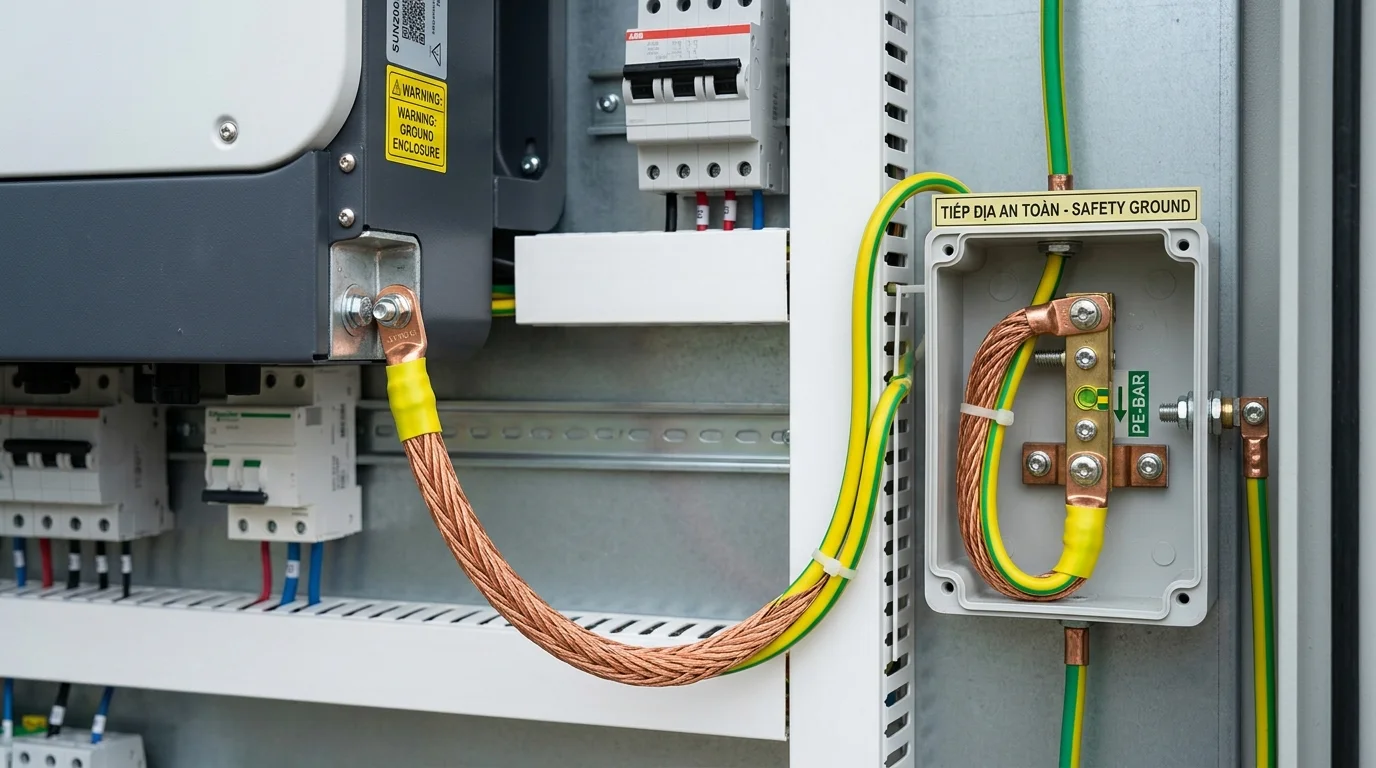

| Tiết diện dây cáp tiếp địa vỏ máy Inverter | Tối thiểu 10 mm2 | Bảo vệ vỏ kim loại inverter không bị nhiễm điện |
Điện trở đất càng nhỏ thì dòng điện sét càng thoát đi nhanh chóng. Do đó, bãi cọc tiếp địa cần được thi công đo đạc cẩn thận bằng đồng hồ đo điện trở đất chuyên dụng để đảm bảo chỉ số luôn đạt tiêu chuẩn an toàn cho phép.
Quy trình thi công chống sét solar chuẩn kỹ thuật
Quy trình thi công b bãi tiếp địa và đấu nối dây dẫn đòi hỏi kỹ thuật viên phải có kinh nghiệm và tuân thủ các bước sau.
- Đào rãnh và đóng cọc tiếp địa: Đào rãnh sâu từ 0.8m đến 1.0m, đóng cọc đồng chuyên dụng dài 2.4m cách nhau 3m xuống lòng đất

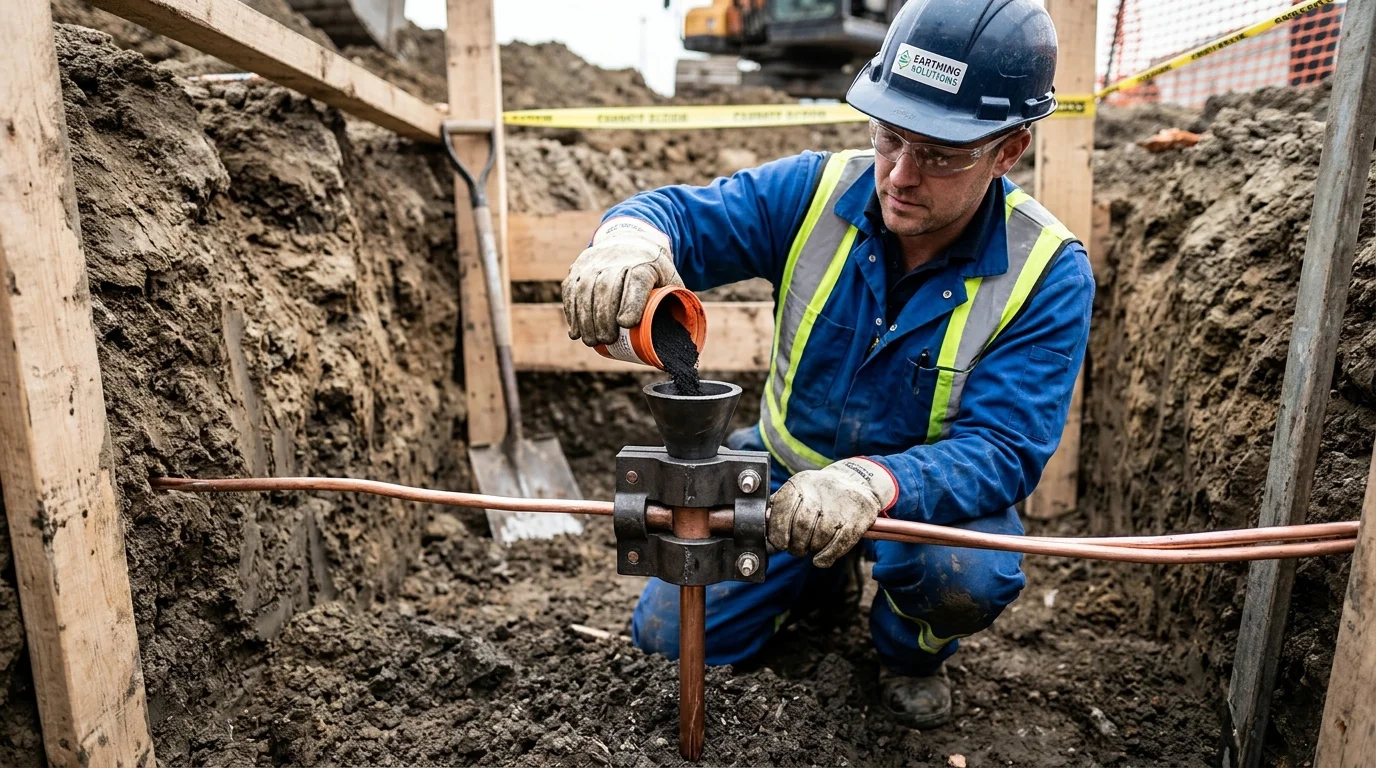

- Kết nối cọc đồng bằng mối hàn hóa nhiệt: Sử dụng thuốc hàn hóa nhiệt để liên kết các đầu cọc đồng với cáp đồng trần thoát sét, đảm bảo mối nối bền vững không bị rỉ sét
- Đi cáp thoát sét lên mái: Đi dây cáp thoát sét từ bãi tiếp địa lên mái nhà, luồn dây vào ống bảo vệ chuyên dụng tránh va đập
- Đấu nối khung giàn pin mặt trời: Kết nối toàn bộ khung nhôm của các tấm pin bằng kẹp tiếp địa chuyên dụng liên kết vào dây cáp đồng tiếp địa chung
Có một chi tiết thú vị là việc dùng kẹp đồng vặn ốc thông thường để liên kết cọc đất dưới lòng đất rất dễ bị ăn mòn rỉ sét sau vài năm, làm mất hoàn toàn tính năng thoát sét. Sử dụng mối hàn hóa nhiệt là giải pháp kỹ thuật bắt buộc để đảm bảo mối nối bền vững vĩnh viễn.
Các lỗi kỹ thuật thường gặp khi làm hệ thống chống sét solar
Trong quá trình giám sát thi công, chúng tôi ghi nhận được một số lỗi kỹ thuật phổ biến làm mất hiệu năng bảo vệ của hệ thống chống sét.
Lỗi thứ nhất là đấu nối chung bãi tiếp địa chống sét trực tiếp (kim thu lôi) và tiếp địa an toàn thiết bị (inverter). Khi sét đánh vào kim thu lôi, dòng điện cao áp từ đất sẽ dội ngược lại vỏ inverter qua dây tiếp địa an toàn chung, phá hủy toàn bộ bo mạch của máy. Hai hệ tiếp địa này bắt buộc phải thi công tách biệt hoặc kết nối qua thiết bị đẳng thế đẳng dòng chuyên dụng.
Lỗi thứ hai là bỏ quên không đấu nối tiếp địa cho khung nhôm của các tấm pin mặt trời. Khung nhôm anode hóa có khả năng cách điện khá tốt, nếu không lắp kẹp tiếp địa chuyên dụng xuyên qua lớp anode này, tĩnh điện tích tụ trên khung pin sẽ không thoát đi được, gây lỗi rò rỉ dòng DC làm sập hệ thống.
Các câu hỏi thường gặp về tiếp địa chống sét cho điện mặt trời
Dưới đây là các câu hỏi thường gặp và giải đáp chi tiết từ chuyên gia kỹ thuật:
Theo tiêu chuẩn kỹ thuật hiện hành, hệ thống tiếp địa an toàn điện và chống sét cho điện mặt trời bắt buộc phải đạt trị số điện trở đất nhỏ hơn hoặc bằng 4 Ohm (4 Ω).
Khung nhôm của các tấm pin lắp đặt ngoài trời rất dễ tích tụ điện áp tĩnh hoặc bị sét đánh cảm ứng. Việc đấu nối đẳng thế toàn bộ khung nhôm bằng cáp đồng trần trỏ về hệ tiếp địa giúp giải phóng tức thì dòng điện rò rỉ xuống đất.
Chống sét trực tiếp sử dụng kim thu sét để dẫn dòng sét đánh thẳng xuống đất an toàn. Chống sét lan truyền sử dụng thiết bị SPD để cắt các xung điện áp cao đột biến lan truyền theo đường dây điện AC/DC, bảo vệ bo mạch inverter.
Kết luận và lời khuyên dành cho chủ đầu tư
Tóm lại, tiếp địa chống sét cho điện mặt trời là hệ thống lá chắn bảo vệ an toàn tối quan trọng không được phép lơ là hay cắt giảm chi phí thi công. Hệ thống hoàn chỉnh giúp bảo vệ tính mạng con người và bảo vệ khoản đầu tư giàn pin năng lượng đắt tiền của gia đình bạn luôn bền vững.
Hãy yêu cầu nhà thầu thi công solar cung cấp bản thiết kế chống sét chi tiết và tiến hành đo đạc trị số điện trở đất thực tế trước khi bàn giao đưa hệ thống vào vận hành thử. Định kỳ kiểm tra bảo trì các đầu đấu nối dây cáp tiếp địa hàng năm là chìa khóa để bảo vệ ngôi nhà của bạn luôn an toàn trước mùa giông bão.
