Hiệu suất thực tế của điện mặt trời thường bị sụt giảm nghiêm trọng khi một vài tấm pin bị đổ bóng hay bám bẩn. Với hệ thống đấu chuỗi thông thường, tấm pin yếu nhất sẽ kéo hiệu suất cả chuỗi đi xuống. Để giải quyết triệt để tổn thất này, việc trang bị bộ tối ưu hóa năng lượng smart pv đang là giải pháp hàng đầu.
Thiết bị thông minh này hoạt động như một bộ chuyển đổi điện áp độc lập cho từng tấm pin riêng lẻ. Nhờ đó, sản lượng điện toàn chuỗi được giải phóng khỏi những hạn chế của tấm pin bị bóng râm. Bài viết này sẽ giúp bạn hiểu rõ nguyên lý hoạt động và quy trình lắp đặt chuẩn kỹ thuật.
Nguyên lý hoạt động của bộ tối ưu hóa năng lượng smart pv
Về cơ bản, bộ tối ưu hóa năng lượng smart pv là thiết bị điện tử công suất cấp tấm pin (MLPE) được lắp trực tiếp vào từng tấm pin mặt trời. Thay vì kết nối nối tiếp truyền thống làm giới hạn dòng điện cả chuỗi, thiết bị này thực hiện dò điểm công suất cực đại (Maximum Power Point Tracking – MPPT) riêng cho từng mô-đun.
Nói một cách dễ hiểu, khi một tấm pin bị đổ bóng hoặc bám bẩn, thiết bị bộ tối ưu hóa năng lượng smart pv sẽ tự động điều chỉnh điện áp ngõ ra của tấm pin đó. Điều này giúp duy trì dòng điện chạy qua chuỗi ở mức tối ưu. Quá trình tự động cân bằng này giúp ngăn chặn tình trạng suy hao điện lan truyền trên toàn chuỗi.
Cơ chế biến đổi điện áp DC-to-DC linh hoạt giúp nâng dòng điện của tấm pin yếu lên bằng với các tấm pin khỏe mạnh. Nhờ thuật toán của bộ tối ưu hóa năng lượng smart pv hoạt động liên tục, toàn bộ hệ thống vẫn vận hành ở công suất cực đại. Người dùng hoàn toàn tránh được tình trạng nghẽn cổ chai năng lượng.
Sự độc lập này giải quyết được sự khác biệt về hướng lắp đặt, độ nghiêng và công suất giữa các tấm pin. Kỹ thuật viên có thể phối hợp nhiều loại pin trên cùng một chuỗi mà không gặp trở ngại. Việc thiết kế hệ thống điện mặt trời trên mái nhà có địa hình phức tạp trở nên đơn giản hơn nhiều.
Giải quyết bài toán đổ bóng nhờ bộ tối ưu hóa năng lượng smart pv
Bóng râm và mây che phủ là những nguyên nhân hàng đầu gây sụt giảm sản lượng của hệ thống điện mặt trời mái nhà. Thiết bị tối ưu hóa công suất giúp giải quyết triệt để thách thức này bằng cách tối đa hóa hiệu suất của từng tấm pin riêng lẻ. Hãy cùng tìm hiểu nguyên lý hoạt động và cách công nghệ này khắc phục sự cố bóng râm:
Hiện tượng hiệu ứng cổ chai trong hệ thống điện mặt trời truyền thống
Trong một chuỗi pin đấu nối tiếp, dòng điện đi qua chuỗi bị giới hạn bởi tấm pin có dòng điện thấp nhất. Khi một tấm pin bị che khuất một phần diện tích bởi bóng cây, toàn bộ các tấm pin khác trong chuỗi dù đón nắng tốt cũng bị kéo giảm công suất theo. Hiện tượng này gây ra sự lãng phí tài nguyên năng lượng nghiêm trọng.
Dòng điện bị nghẽn tại tấm pin đổ bóng sẽ chuyển hóa thành nhiệt năng, tạo ra các điểm nóng phát nhiệt cục bộ làm hỏng cell pin. Vấn đề này làm giảm tuổi thọ hệ thống và tăng chi phí bảo trì. Việc xử lý triệt để ảnh hưởng của bóng râm là yêu cầu cấp thiết của mọi chủ đầu tư.
Tối ưu hóa hiệu suất tấm pin đổ bóng giúp khôi phục sản lượng điện
Hiện nay, việc lắp đặt bộ tối ưu hóa năng lượng smart pv giúp giải quyết triệt để vấn đề bóng râm. Công nghệ tối ưu hóa hiệu suất tấm pin đổ bóng giúp cô lập hoàn toàn sự ảnh hưởng của tấm pin bị che khuất. Tấm pin bị bóng râm vẫn phát điện bình thường theo khả năng thực tế của nó.
Nhiều thử nghiệm thực tế chứng minh hiệu quả của bộ tối ưu hóa năng lượng smart pv trong việc khôi phục sản lượng điện. Đối với mái nhà bị đổ bóng nhiều, giải pháp tối ưu hóa hiệu suất tấm pin đổ bóng giúp tăng sản lượng điện từ mười lăm đến ba mươi phần trăm. Đây là con số ấn tượng giúp rút ngắn thời gian hoàn vốn.
Thiết kế giám sát cấp tấm pin của bộ tối ưu hóa năng lượng smart pv
Một trong những điểm vượt trội của công nghệ tối ưu hóa hiện đại là khả năng cung cấp thông tin chi tiết về từng linh kiện. Thay vì chỉ giám sát chung cho cả hệ thống, kỹ thuật viên giờ đây có thể quản lý chi tiết đến từng cell pin. Dưới đây là cách hệ thống thực hiện giám sát và cảnh báo sự cố:
Giám sát thời gian thực từng tấm pin qua ứng dụng di động
Một ưu điểm nổi bật khác là khả năng cung cấp dữ liệu vận hành chi tiết. Việc trang bị bộ tối ưu hóa năng lượng smart pv mang lại khả năng giám sát ở cấp độ mô-đun. Nhờ thiết kế giám sát cấp tấm pin, người dùng có thể theo dõi điện áp, dòng điện và công suất của từng tấm pin theo thời gian thực.
Dữ liệu vận hành từ bộ tối ưu hóa năng lượng smart pv được truyền không dây qua công nghệ PLC về biến tần, sau đó đưa lên đám mây. Người dùng chỉ cần mở điện thoại để kiểm tra trực quan sơ đồ bố trí vật lý các tấm pin. Sự minh bạch này mang lại sự an tâm tuyệt đối trong suốt quá trình vận hành.
Phát hiện sớm điểm nóng và suy hao hiệu suất
Nhờ thiết kế giám sát cấp tấm pin, việc phát hiện lỗi trở nên vô cùng đơn giản. Khi một tấm pin bị nứt cell hoặc bám bụi bẩn lâu ngày, hệ thống sẽ gửi cảnh báo chính xác vị trí trên sơ đồ. Kỹ thuật viên không cần tốn thời gian đo đạc thủ công ngoài công trường nắng nóng.
Rõ ràng, việc áp dụng thiết kế giám sát cấp tấm pin giúp đơn giản hóa công tác bảo dưỡng hệ thống. Bạn có thể tham khảo thêm các bài viết hữu ích khác trên chuyên mục tin công nghệ của chúng tôi để cập nhật xu hướng mới. Công nghệ này giúp đơn vị kỹ thuật xử lý sự cố từ xa hiệu quả.
An toàn điện mặt trời mức tấm pin và bộ tối ưu hóa năng lượng smart pv
An toàn phòng chống cháy nổ là yếu tố quan trọng hàng đầu khi vận hành hệ thống điện mặt trời trên mái nhà. Bên cạnh việc nâng cao sản lượng, công nghệ tối ưu hóa công suất còn đóng vai trò là lá chắn bảo vệ hệ thống trước các rủi ro chập cháy điện DC. Dưới đây là các cơ chế bảo vệ an toàn chủ động:
Nguy cơ điện áp cao DC trên mái nhà khi xảy ra sự cố
Hệ thống điện mặt trời thông thường sử dụng chuỗi pin nối tiếp với điện áp DC từ sáu trăm đến một nghìn vôn. Ngay cả khi tắt biến tần, các tấm pin vẫn sản sinh điện áp cao dưới ánh nắng. Điều này tạo ra nguy cơ điện giật nguy hiểm cho lính cứu hỏa khi có hỏa hoạn xảy ra.
Đường dây DC điện áp cao kéo dài trên mái nhà nếu bị rò rỉ sẽ dễ phóng điện hồ quang gây cháy nổ. Do đó, các quy chuẩn như NEC của Mỹ về ngắt nhanh cấp tấm pin ngày càng thắt chặt.
Tính năng ngắt nhanh mức tấm pin bảo vệ hệ thống
Khi lắp đặt bộ tối ưu hóa năng lượng smart pv giúp tự động kích hoạt tính năng bảo vệ khẩn cấp. Khi mất lưới hoặc tắt biến tần, thiết bị sẽ hạ điện áp đầu ra của tấm pin xuống mức an toàn (một vôn). Nhờ đó, tổng điện áp cả chuỗi pin giảm xuống dưới ba mươi vôn.
Tính năng an toàn điện mặt trời mức tấm pin này loại bỏ hoàn toàn nguy cơ phóng điện hồ quang. Lực lượng phòng cháy chữa cháy và kỹ thuật viên có thể tiếp cận hiện trường an toàn. Sự có mặt của bộ tối ưu hóa năng lượng smart pv bảo vệ tối đa tính mạng và tài sản.
So sánh giải pháp bộ tối ưu hóa năng lượng smart pv trên thị trường
Hiện nay có nhiều thương hiệu cung cấp thiết bị tối ưu hóa, nổi bật là các dòng bộ tối ưu hóa năng lượng smart pv phổ biến. Mỗi thương hiệu có đặc điểm kỹ thuật và khả năng tương thích riêng biệt. Người dùng cần hiểu rõ để đưa ra lựa chọn phù hợp nhất cho công trình.
Thực tế thì các dòng sản phẩm của Huawei được thiết kế đồng bộ với hệ sinh thái của hãng, mang lại khả năng truyền thông PLC mạnh. Trong khi đó, dòng sản phẩm của Tigo lại nổi tiếng với tính tương thích cao, cho phép lắp chọn lọc ở những tấm pin bị che bóng để tối ưu chi phí.
| Tiêu chí so sánh | Huawei Smart PV Optimizer | Tigo TS4 Flex MLPE | Giải pháp Microinverter |
|---|---|---|---|
| Khả năng tương thích | Chuyên dụng cho Inverter Huawei | Tương thích mọi loại Inverter | Tương thích mọi loại Inverter |
| Kiến trúc lắp đặt | Bắt buộc lắp toàn bộ chuỗi pin | Có thể lắp chọn lọc tấm đổ bóng | Lắp toàn bộ hệ thống tấm pin |
| Phương thức truyền thông | Truyền thông qua đường dây nguồn (PLC) | Truyền thông không dây (RF / TAP) | Wifi hoặc PLC chuyên dụng |
| Tính năng an toàn | Ngắt nhanh mức tấm pin cực tốt | Ngắt nhanh chuẩn NEC-2017/2020 | Ngắt nhanh mức tấm pin tự động |
| Hiệu suất chuyển đổi | Đạt đến 99.5% | Đạt đến 99.6% | Đạt khoảng 97.0% – 98.0% |
Nếu bạn đang sử dụng biến tần Huawei, lựa chọn bộ tối ưu hóa năng lượng smart pv đồng bộ là giải pháp tốt nhất. Đánh giá bộ tối ưu hóa năng lượng smart pv Huawei trên trang chủ Huawei Solar cho thấy hiệu năng vận hành ổn định. Đối với hệ thống dùng biến tần khác, dòng sản phẩm solar optimizer huawei tigo từ Tigo Energy là lựa chọn tối ưu.
Hướng dẫn lắp đặt bộ tối ưu hóa năng lượng smart pv đúng kỹ thuật
Để thiết bị hoạt động ổn định và bền bỉ trong suốt 25 năm vòng đời dự án, việc lắp đặt phần cứng và cấu hình phần mềm phải tuân thủ nghiêm ngặt quy trình kỹ thuật từ nhà sản xuất. Dưới đây là các bước hướng dẫn thi công chi tiết từ định vị thiết bị đến khai báo trên hệ thống:

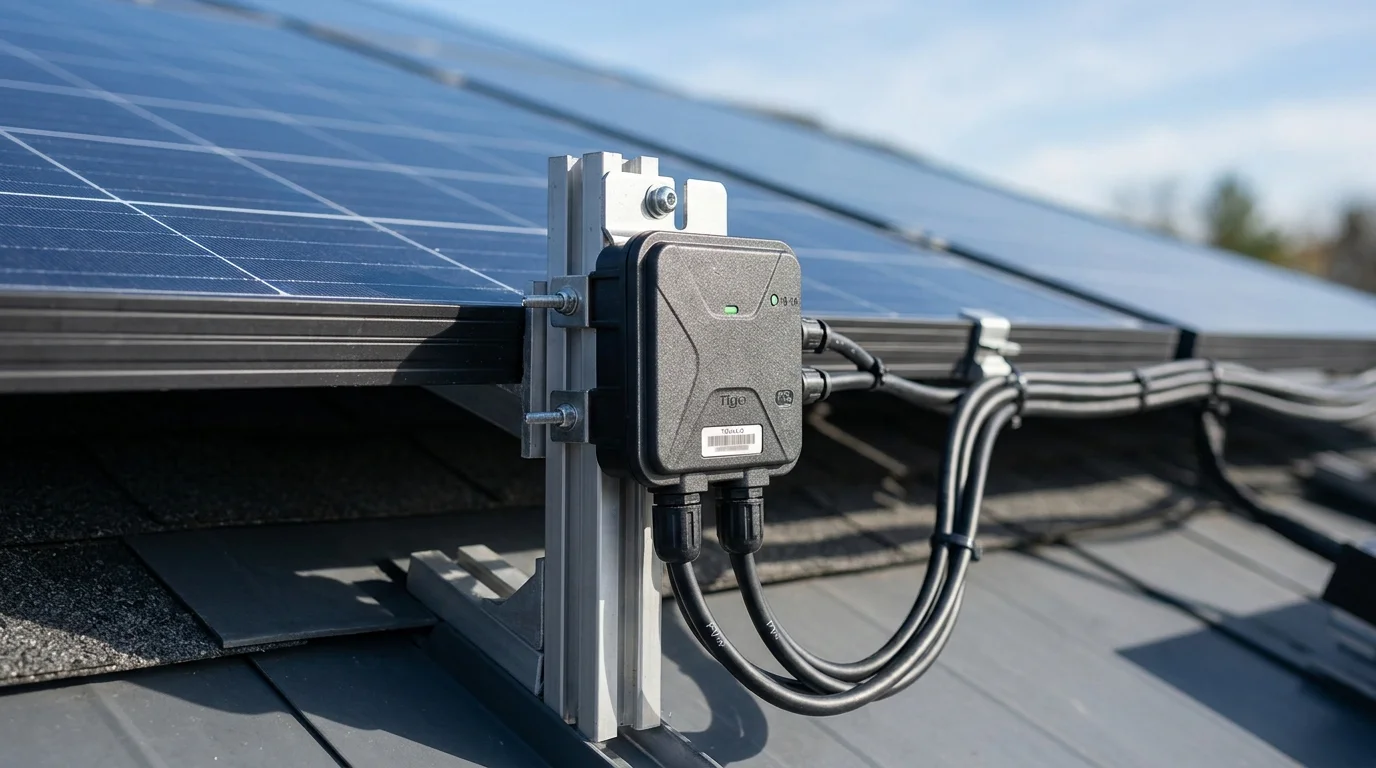

Quy trình lắp đặt phần cứng trên khung nhôm tấm pin
Thực tế, quy trình lắp bộ tối ưu hóa năng lượng smart pv đòi hỏi sự cẩn trọng cao. Đầu tiên, kỹ thuật viên cố định thiết bị vào khung nhôm tấm pin bằng ốc vít chuyên dụng. Vị trí lắp đặt phải nằm phía dưới tấm pin để tránh tác động trực tiếp của mưa nắng.
Khi gắn thiết bị, cần quay phần nhãn chứa mã QR ra phía dễ tiếp cận để phục vụ quét mã sau này. Tránh lắp thiết bị quá sát mái nhà nhằm ngăn ngừa rủi ro ngập nước khi mưa lớn. Việc lắp đặt đúng khoảng cách giúp thiết bị tản nhiệt tốt hơn và tăng độ bền.
Cách đấu nối dây cáp DC và cấu hình phần mềm trên inverter
Sau khi cố định, kỹ thuật viên kết nối bộ tối ưu hóa năng lượng smart pv vào hộp đấu nối của tấm pin. Tiếp theo, kết nối các đầu cáp DC dài của các bộ tối ưu hóa liên tiếp để tạo thành chuỗi. Kiểm tra kỹ các jack nối MC4 để đảm bảo không bị rò rỉ điện.
Sau khi hoàn tất phần cứng, kỹ thuật viên tiến hành cấu hình bộ tối ưu hóa năng lượng smart pv trên phần mềm biến tần. Ứng dụng di động sẽ quét mã QR của từng thiết bị để gán sơ đồ vật lý trực quan. Việc kiểm tra điện áp hở mạch chuỗi giúp xác nhận tính năng an toàn hoạt động tốt.
Những lưu ý quan trọng để tránh suy hao tín hiệu truyền thông PLC
Một lưu ý quan trọng là hiện tượng nhiễu tín hiệu truyền thông PLC qua đường dây DC. Để đảm bảo tín hiệu giao tiếp ổn định, cáp DC trong chuỗi không nên đi quá dài. Hạn chế sử dụng quá nhiều mối nối trung gian để tránh làm suy hao tín hiệu truyền dữ liệu.
Cáp DC âm và dương của chuỗi pin nên được đi song song sát nhau để giảm nhiễu cảm ứng điện từ. Việc tuân thủ quy trình lắp đặt của nhà sản xuất giúp hệ thống vận hành ổn định. Thiết bị sẽ phát huy tối đa khả năng tối ưu hóa sản lượng điện trên mái nhà.
Có nên đầu tư bộ tối ưu hóa năng lượng smart pv không?
Việc đầu tư bộ tối ưu hóa năng lượng smart pv sẽ làm tăng chi phí vật tư ban đầu từ mười đến mười lăm phần trăm. Liên hệ đơn vị lắp đặt điện mặt trời uy tín như Ngọc Thiên sẽ giúp bạn nhận được bảng tính toán lợi ích kinh tế nhanh và chính xác nhất.
Nếu mái nhà của bạn hoàn toàn thông thoáng và các tấm pin lắp cùng một hướng, việc lắp thiết bị tối ưu hóa là không thực sự cần thiết. Hệ thống inverter chuỗi thông thường đã đủ để mang lại hiệu suất cao, giúp bạn tiết kiệm chi phí đầu tư ban đầu.
Ngược lại, nếu mái nhà bị đổ bóng nhiều hoặc có hướng dốc phức tạp, trang bị bộ tối ưu hóa năng lượng smart pv là giải pháp bắt buộc. Khả năng tối ưu hóa hiệu suất tấm pin đổ bóng và tính năng an toàn vượt trội sẽ giúp rút ngắn thời gian hoàn vốn thực tế.
Các câu hỏi thường gặp về bộ tối ưu hóa năng lượng smart pv
Trong quá trình tìm hiểu và triển khai hệ thống năng lượng tái tạo, khách hàng thường gặp một số thắc mắc phổ biến. Dưới đây là giải đáp chi tiết từ đội ngũ kỹ sư chuyên môn của Ngọc Thiên.
Khả năng tương thích của bộ tối ưu hóa năng lượng smart pv phụ thuộc vào thương hiệu bạn chọn. Dòng sản phẩm của Huawei hoạt động đồng bộ tốt nhất với biến tần Huawei. Trong khi đó, dòng sản phẩm solar optimizer huawei tigo của Tigo có khả năng kết nối linh hoạt với hầu hết biến tần bên thứ ba.
Hoàn toàn không. Việc sử dụng bộ tối ưu hóa năng lượng smart pv giúp bảo vệ tấm pin tốt hơn. Nhờ việc triệt tiêu dòng điện nghẽn, thiết bị ngăn chặn hiện tượng điểm nóng phát nhiệt cục bộ trên bề mặt pin khi bị bóng râm che khuất, kéo dài tuổi thọ cell pin.
Bạn có thể dễ dàng kiểm tra bộ tối ưu hóa năng lượng smart pv đang hoạt động thế nào qua ứng dụng. Nhờ thiết kế giám sát cấp tấm pin, khi thiết bị gặp sự cố hoặc mất kết nối, hệ thống sẽ cảnh báo bằng biểu tượng màu đỏ trên sơ đồ và gửi mã lỗi chi tiết.
